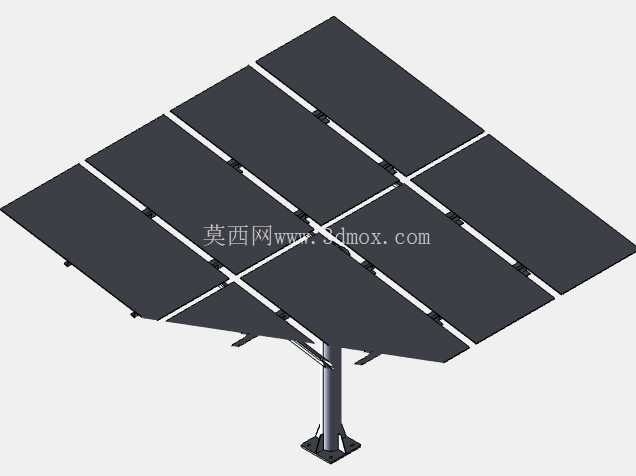

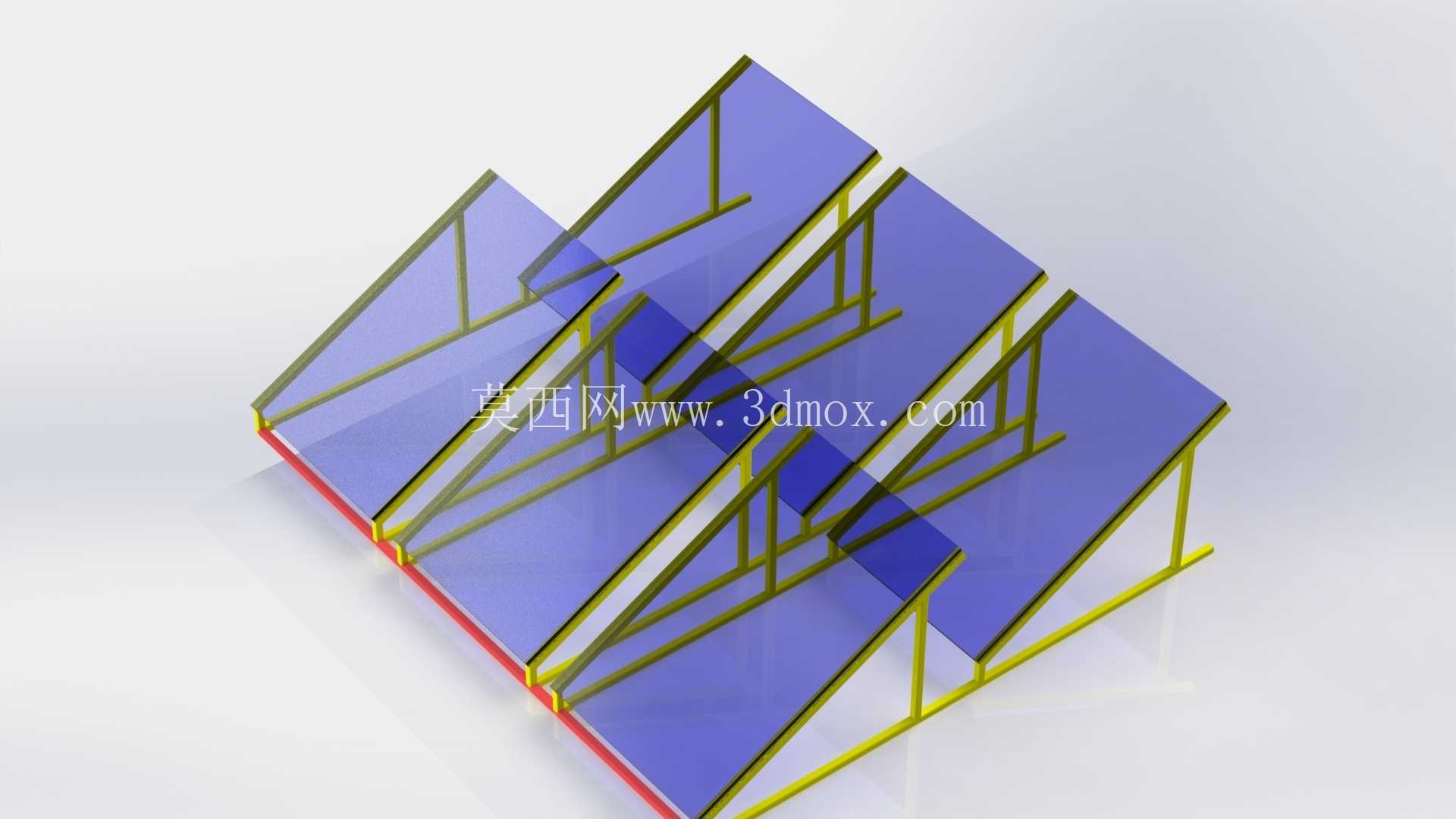

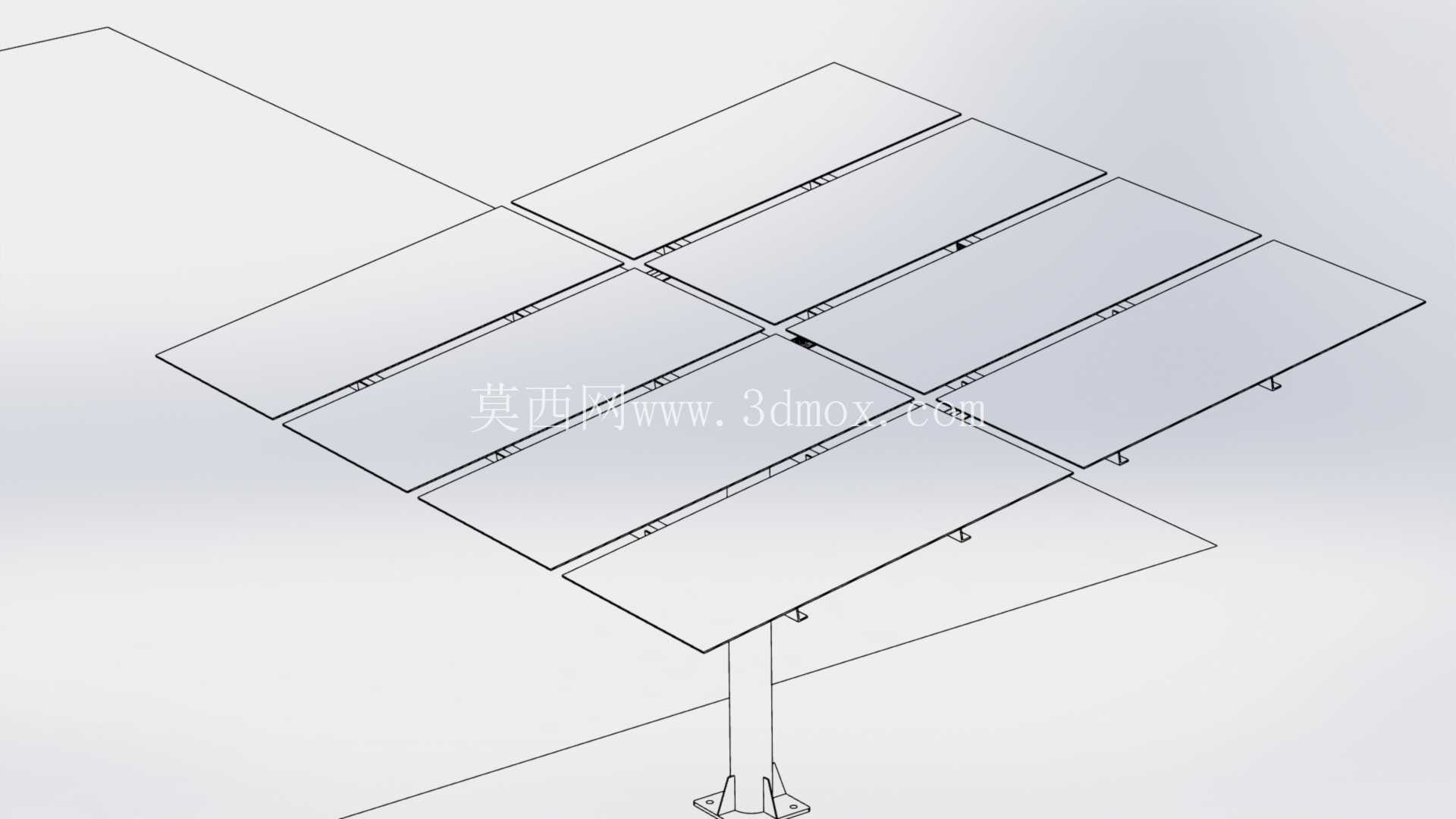

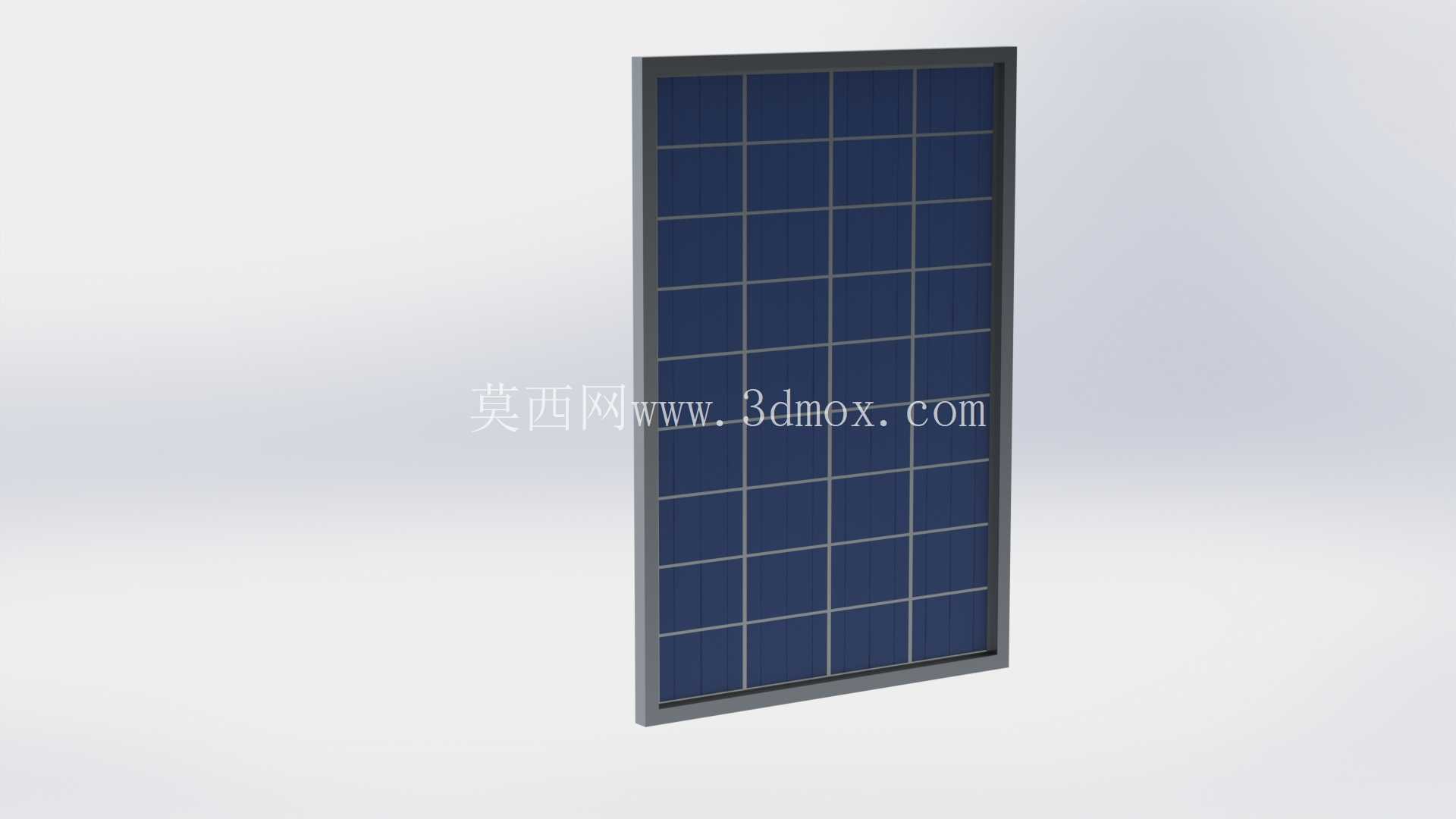

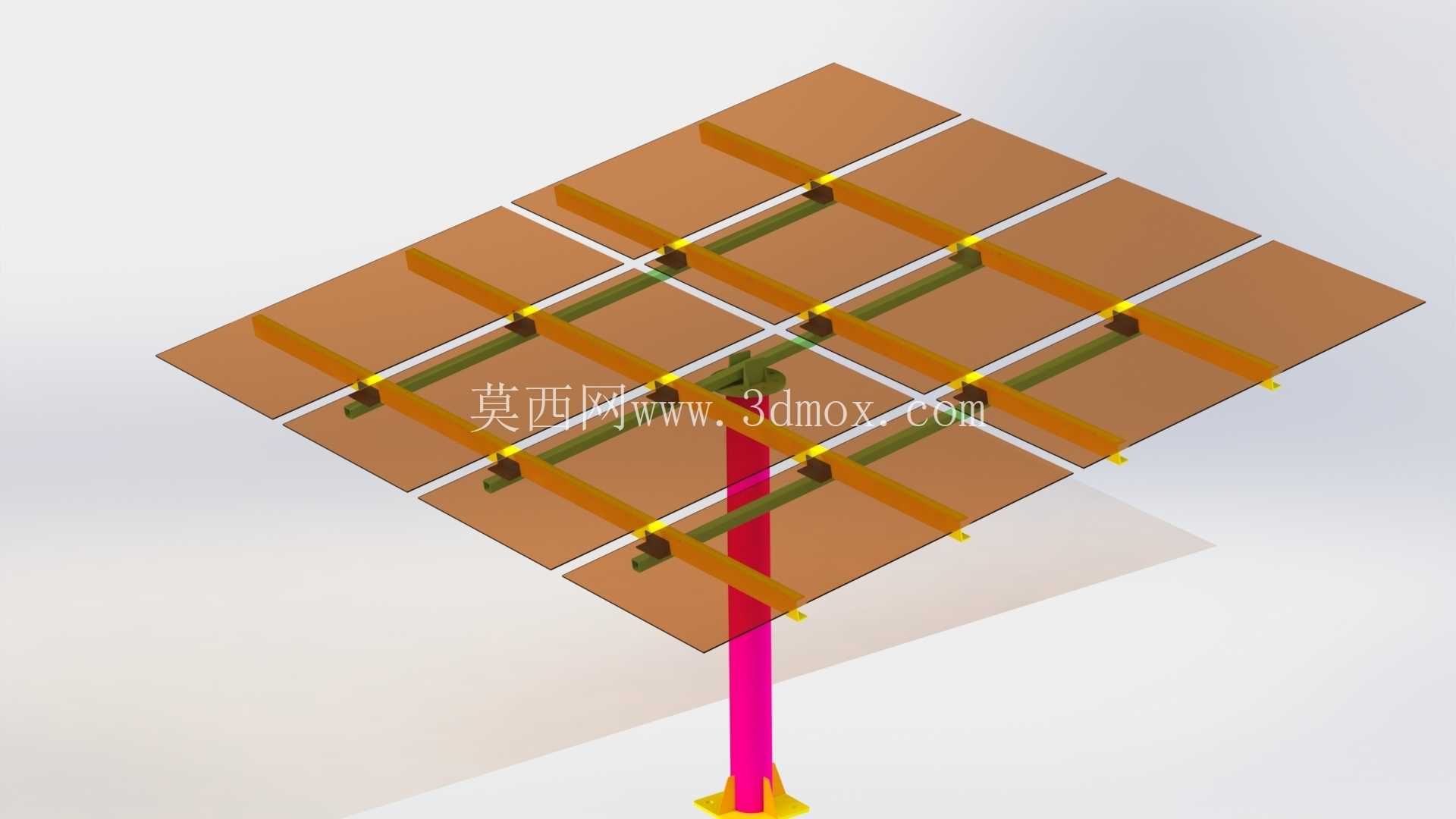

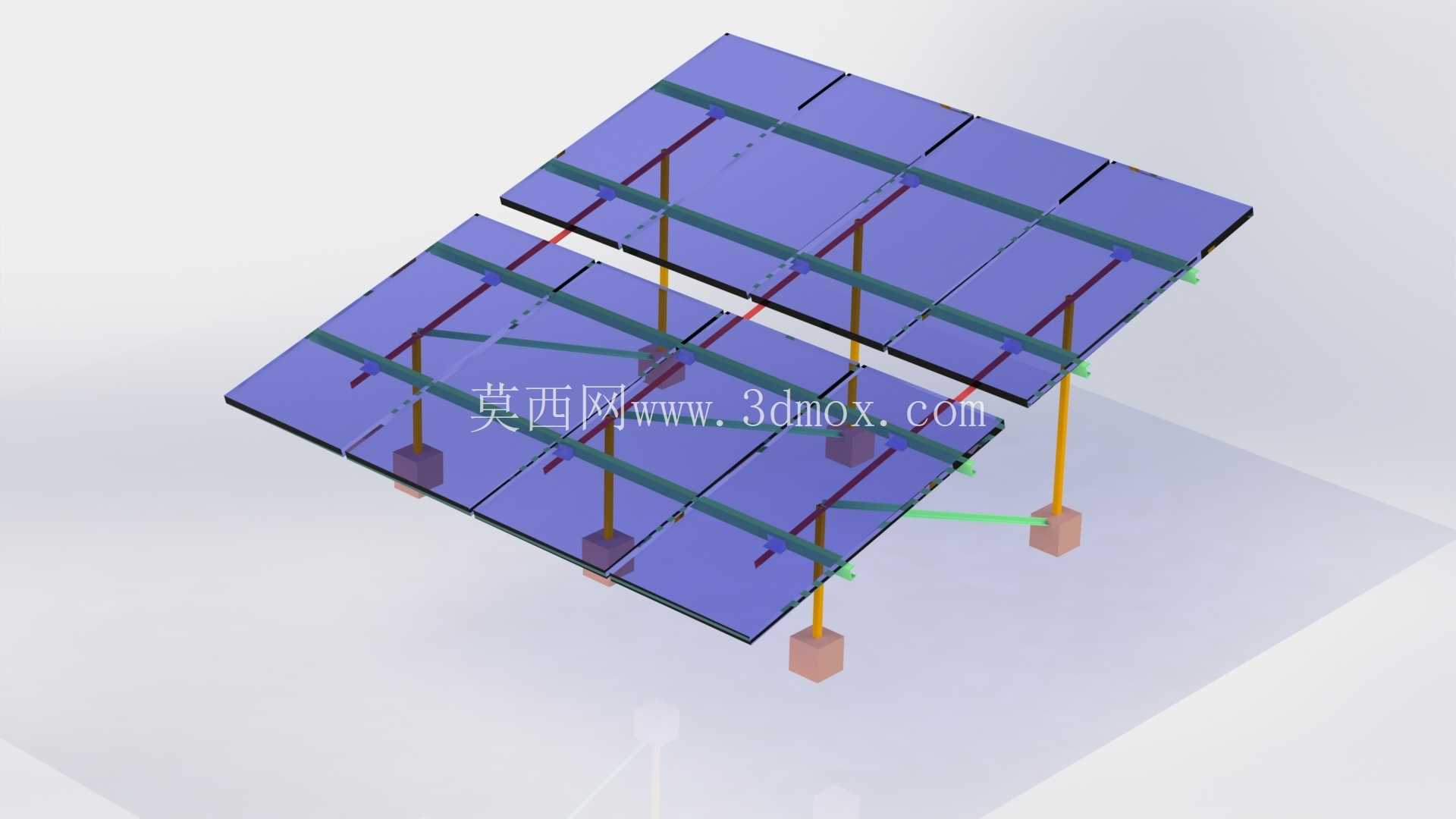

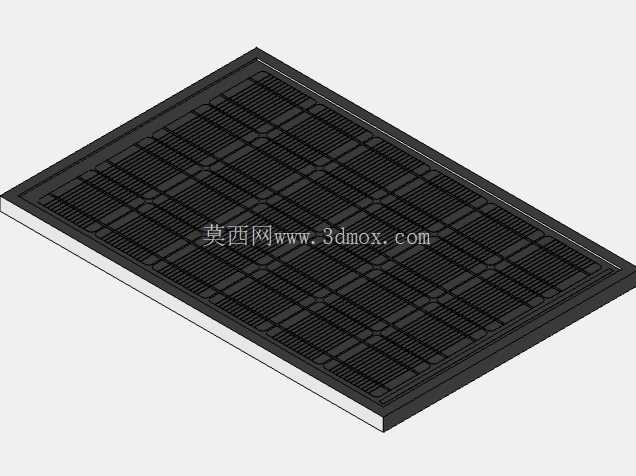

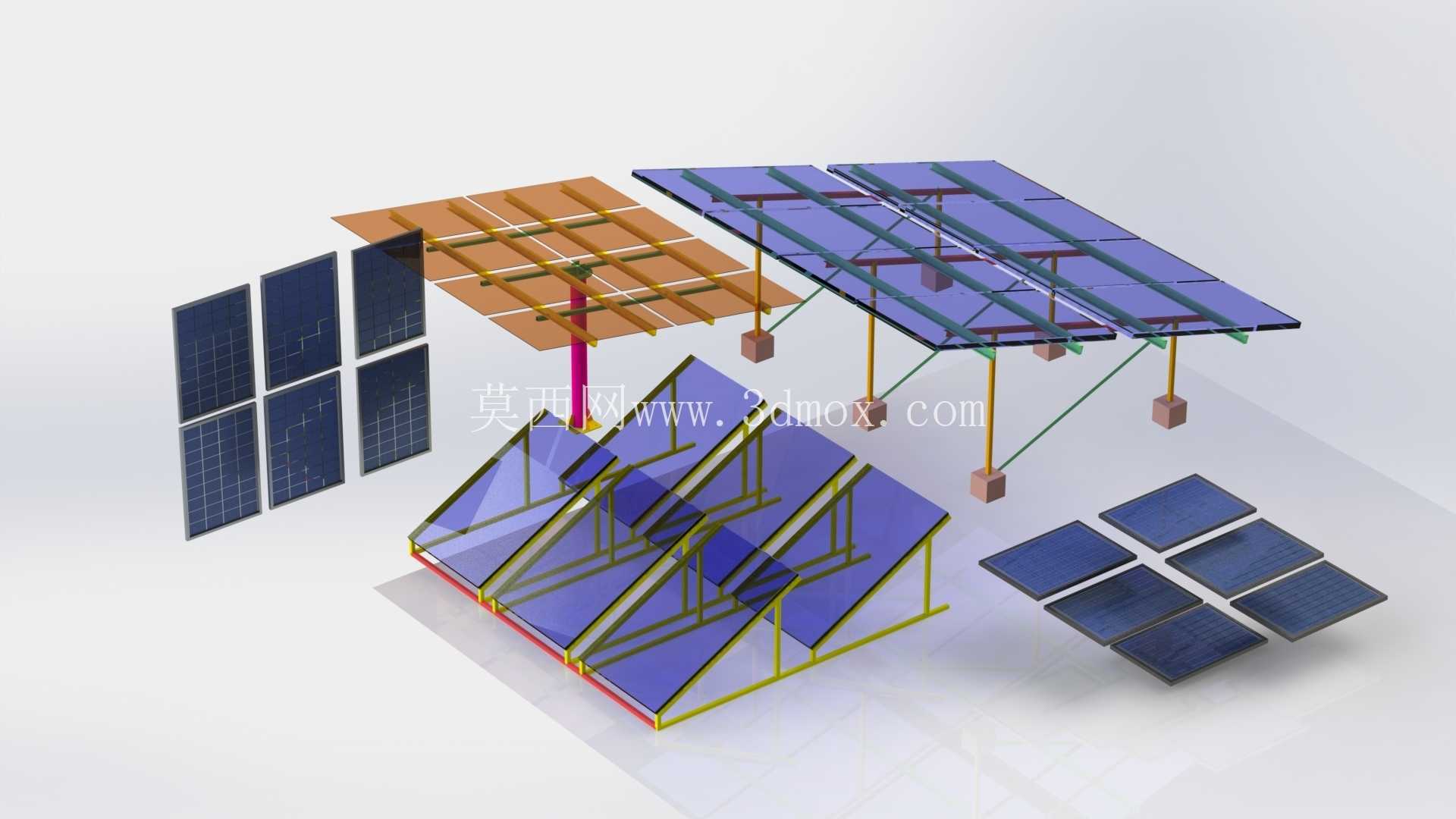

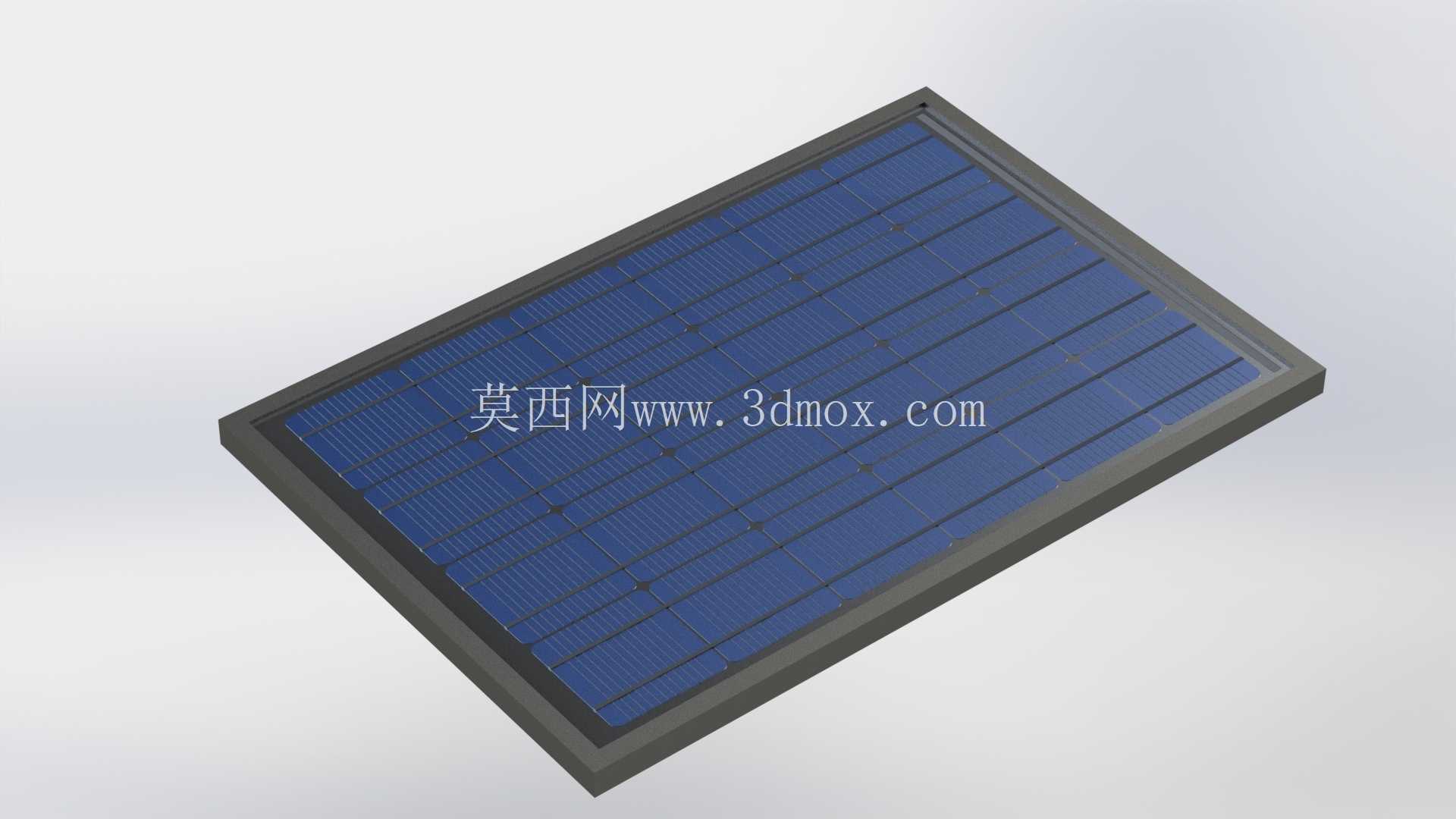

多晶太阳能电池板地面单极安装支架结构

这套地面光伏安装结构，主要面向分布式地面光伏电站、厂区自发自用光伏项目、偏远地区小型离网光伏供电场景设计，适配常规多晶太阳能电池板的安装需求，核心作用是为光伏组件提供稳定的支撑固定，保证组件保持预设倾角以获取最优太阳辐照量，同时抵御户外长期使用中的风载、雪载及自身重力载荷，避免组件出现形变、移位或隐裂问题。整套结构采用单杆支撑的设计逻辑，区别于传统双立柱支架的冗余结构，在满足结构强度要求的前提下尽可能减少钢材用量，降低现场施工的物料搬运与安装工作量，单根主支撑立柱搭配斜向支撑型材与拉索结构，形成稳定的三角受力体系，可将组件承受的竖向载荷、水平风载荷均匀传递至地面基础，基础采用预制混凝土配重块形式，无需大规模开挖浇筑，适配荒地、厂区空地、平缓屋顶等多种不具备深挖条件的安装场地，大幅降低场地施工的成本与周期。结构的面板框架部分采用标准化型材拼接设计，预留了与常规多晶组件边框匹配的安装孔位，可兼容市面主流尺寸的多晶光伏组件，框架与支撑结构之间采用螺栓铰接设计，可根据项目所在地的纬度在一定范围内调整组件安装倾角，无需重新加工构件，适配不同纬度地区的最佳辐照角度需求。支撑型材的选型经过载荷校核，主立柱采用矩形截面型钢，斜撑采用等边角钢，拉索采用镀锌钢绞线，所有金属构件表面均做热浸镀锌处理，可适应户外高温、高湿、盐雾等复杂环境，保证25年以上的使用寿命，构件之间的连接全部采用标准紧固件，现场无需焊接作业，仅需常规扳手即可完成全部组装工作，降低对施工人员的技能要求。从安装边界来看，单组支架的横向跨度适配多块组件并排安装的需求，组件最低点距离地面预留足够的通风间隙，既可以避免地面积水、植被遮挡组件下沿，也能保证组件背面的空气流通，降低组件工作温度，提升发电效率，支架的纵向排布预留了检修通道宽度，方便后期组件清洁、线路检修及部件更换作业。设计过程中重点考量了装配的便利性，所有构件均采用标准化、模块化设计，不同构件之间设置了防呆定位结构，现场安装时无需反复测量定位，按照装配流程即可快速完成拼接，整套结构的三维建模过程严格按照实际加工尺寸搭建，完整还原了每个构件的截面尺寸、孔位位置、连接关系，可直接用于结构受力校核、物料清单统计、施工装配指导，也可作为同类型光伏支架设计的参考模板，帮助设计人员快速调整参数适配不同组件尺寸、不同安装场地的项目需求。结构的受力传递路径清晰，组件承受的载荷首先传递至面板框架，再通过斜撑与主立柱传递至地面配重块，拉索结构主要承担水平方向的风载荷，避免支架在强风天气下出现倾覆或侧向形变，每个连接节点的紧固件规格都经过匹配计算，保证节点强度不低于构件本身的强度，避免出现节点先于构件破坏的情况。在实际项目应用中，这种单极支架相比传统支架可减少约30%的钢材用量，安装效率提升40%以上，尤其适合地形相对平缓、装机规模适中的分布式光伏项目，也可用于临时供电场景的快速搭建，支架的配重块可根据当地的最大风速、最大积雪厚度调整重量，无需改动上部支撑结构，具备较强的场地适配性。建模过程中完整还原了构件之间的装配关系，包括螺栓的穿装方向、紧固件的防松结构、型材的拼接间隙，可直接用于生成装配指导图纸，也可导入有限元分析软件进行不同载荷工况下的应力、形变校核，验证结构设计的合理性，为后续的结构优化提供基础模型支撑。
