无人机单电机推力臂衍生式结构设计

这款衍生式设计的无人机动力臂结构，核心面向多旋翼无人机的单电机动力挂载场景，适配单电机10N额定推力的动力输出需求，主要应用在中小型航拍无人机、巡检无人机、轻型物流配送无人机的动力端结构布局中，替代传统等截面直臂或者简单铣削成型的机臂结构，在保证结构强度的前提下尽可能降低无效重量，提升无人机的有效载荷占比与续航表现。

从实际使用场景来看，这类机臂结构需要同时承受电机运转带来的高频振动、螺旋桨旋转产生的持续拉力、飞行过程中姿态调整带来的交变弯矩，还要在突发的阵风冲击、轻微碰撞场景下保留足够的安全余量，避免结构断裂导致动力失效。传统机臂设计往往采用等直径碳管或者铝合金铣削件，为了满足强度要求会预留较大的安全系数，导致结构冗余重量大，很多非主受力区域的材料完全没有发挥承载作用，反而增加了整机的起飞重量，降低了飞行效率。

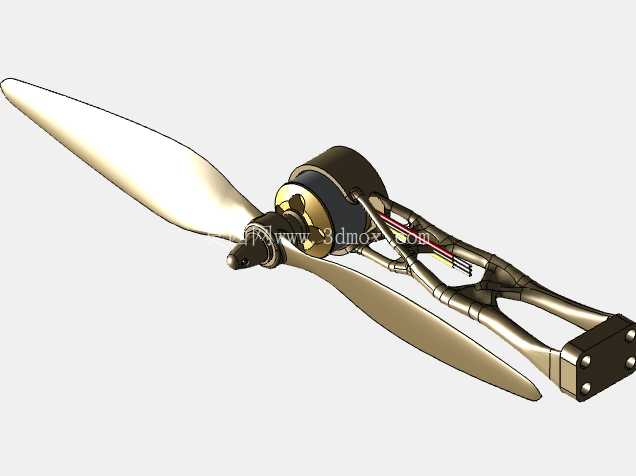

这款结构采用衍生式设计逻辑，首先锁定两个核心安装边界：一端是与电机底座配合的安装面，需要匹配标准无刷电机的孔位布局，保证电机安装后同轴度偏差控制在合理范围内，避免螺旋桨旋转时产生额外的动不平衡振动；另一端是与无人机中心机架连接的安装座，设置了四个对称分布的安装孔，可直接通过螺栓与中心板的预制孔位对接，安装面的平面度公差满足常规装配要求，不需要额外的调整垫片即可完成装配。

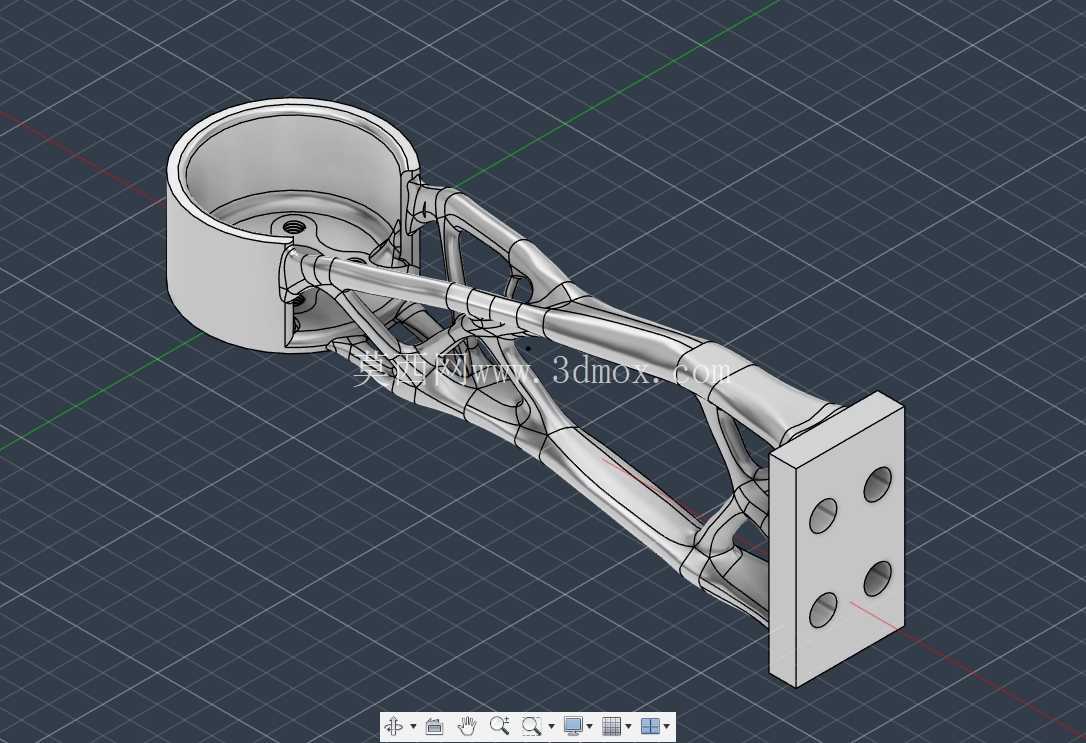

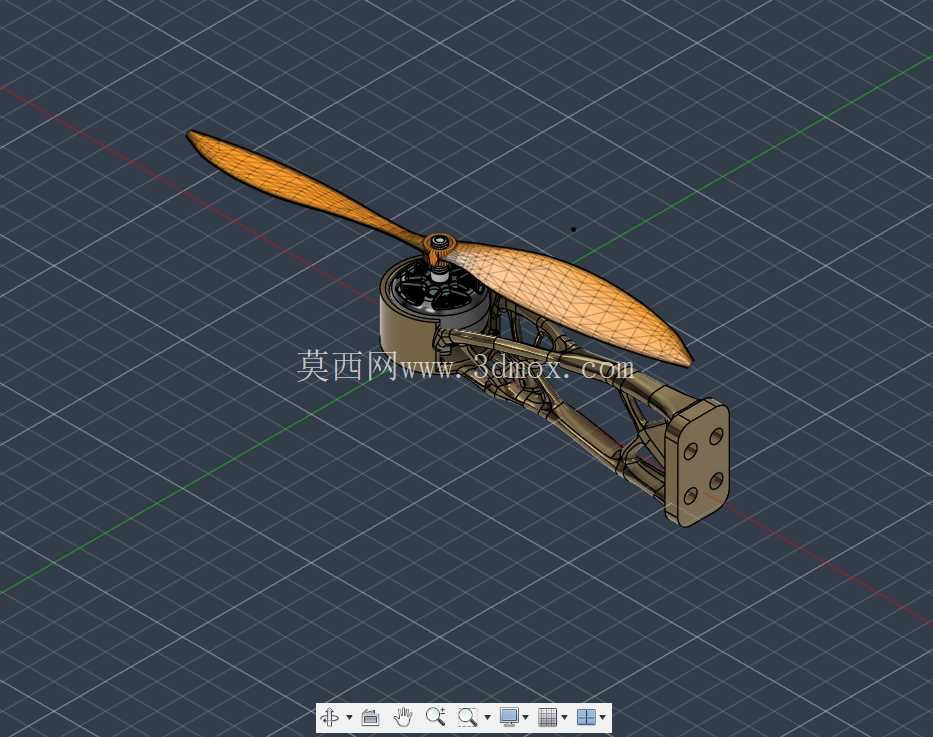

在结构形态生成阶段，设计过程中首先划定了结构的避障空间：螺旋桨旋转平面下方不能有突出结构，避免与桨叶发生运动干涉；机臂下方预留足够的走线空间，方便电机的三相线、电调信号线从臂体内部或者侧面走线，避免线材外露在飞行过程中被气流吹动产生晃动或者磨损。衍生式算法以两个安装端为固定约束，以10N持续拉力、1.5倍过载的冲击载荷为受力边界，以最小化结构重量为优化目标，在给定的设计空间内生成了仿生类的桁架式结构，主受力路径上的材料连续分布，非受力区域的材料全部移除，最终形成的臂体截面是渐变式的，靠近电机端的截面尺寸更小，靠近机架安装端的截面逐步放大，匹配弯矩从电机端到机架端逐步增大的受力分布规律，避免材料的无效浪费。

从功能特性来看，这款臂体结构集成了电机安装座、臂身主体、机架连接座三个部分，不需要额外的连接转接件，减少了装配环节的累积误差，同时也降低了转接结构带来的额外重量。臂身的镂空结构不仅可以减轻重量，还能在飞行过程中让气流顺利穿过，降低臂体本身带来的风阻，减少乱流对螺旋桨下洗气流的干扰，提升动力系统的推力效率。结构表面的过渡全部采用圆角处理，避免应力集中，在交变载荷长期作用下不容易产生疲劳裂纹，相比直角过渡的铣削结构，疲劳寿命有明显提升。

在安装边界的尺寸控制上，电机安装端的定位孔中心距匹配市面上常用的22系列、23系列无刷电机的安装尺寸，不需要额外打孔即可直接装配；机架连接端的安装孔位间距适配常规300mm到450mm轴距的多旋翼无人机中心板布局，替换原有碳管机臂时不需要对中心机架做额外修改，直接替换即可完成升级。臂体的整体长度经过核算，保证相邻机臂上的螺旋桨在旋转过程中不会发生桨间干涉，预留了足够的安全间隙，即使飞行过程中机臂产生小幅振动形变，也不会出现打桨的问题。

从实际应用的角度出发，这类衍生式设计的机臂结构适合采用压铸工艺进行批量生产，材料可以选用高强度铝合金或者镁合金，相比同强度的碳管加转接件的组合，批量生产成本更低，结构一致性更好，不会出现碳管粘接过程中存在的粘接强度不稳定、定位偏差等问题。在结构验证阶段，可以通过有限元仿真对臂体的受力变形量进行校核，保证在最大推力工况下，臂体的形变量控制在允许范围内，不会因为臂体变形导致电机轴倾斜，影响螺旋桨的旋转平面精度，进而影响整机的飞行稳定性。

相比传统机臂结构，这款衍生式设计的动力臂在同等承载能力下重量可以降低30%左右，对于对重量极其敏感的无人机行业来说，这个重量降幅可以直接转化为有效载荷的提升或者续航时间的增加，在巡检、航拍、轻型物流等场景下都有明确的应用价值。同时一体化的结构设计减少了装配零件数量，降低了整机的装配复杂度，也减少了飞行过程中因为连接松动导致的故障点，提升了整机的可靠性。
