生成式拓扑优化三工位连接夹具结构

　　在多工位同步装夹、重载传动链路的连接场景中，这类三工位连接夹具的核心作用是实现三个独立回转副的刚性衔接，同时在交变载荷工况下保持足够的结构强度与抗疲劳性能，常见于自动化生产线的多轴联动机构、重载输送设备的连杆传动组、特种作业装备的铰接点位，需要同时适配三个不同轴径的铰接端，保证各连接点位的同轴度公差、载荷传递路径的均匀性，避免局部应力集中导致的结构失效。

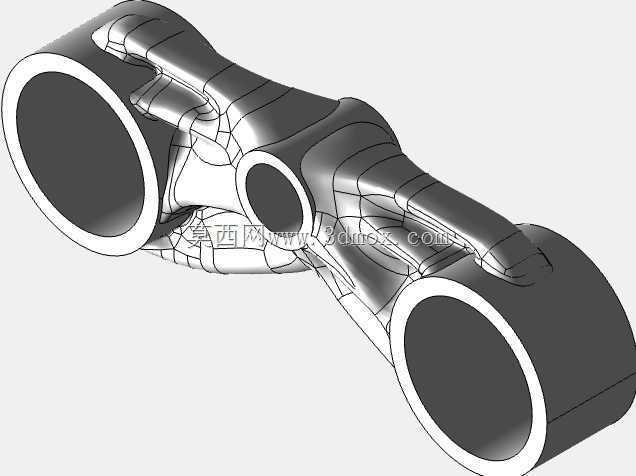

　　从结构设计逻辑来看，该夹具采用生成式拓扑优化思路完成结构迭代，区别于传统等截面、规则加强筋的夹具设计，整个结构的材料分布完全按照载荷传递路径排布：三个带内孔的铰接端作为核心载荷输入输出点位，分别对应三个独立的连接工位，两端的大直径铰接孔适配大载荷传递的主铰接轴，中间位置的小直径铰接孔用于联动辅助机构或者定位限位组件，三个孔位的中心距严格按照安装边界的点位要求设定，孔内壁预留了标准衬套的安装余量，可根据实际工况更换铜衬套、自润滑衬套或者滚针轴承，适配不同转速、不同载荷等级的铰接需求。

　　结构的连接筋板部分完全遵循应力流线分布，没有多余的冗余材料，在保证三个铰接端相对位置精度的前提下，尽可能去除非承载区域的材料，实现结构轻量化的同时，让每一处筋条都沿着主应力方向延伸，避免传统直角连接带来的应力集中问题，筋条与铰接端的过渡位置全部采用大圆角顺滑衔接，在交变载荷作用下可有效降低应力集中系数，提升结构的抗疲劳寿命。从安装边界来看，三个铰接孔的端面都设计了平齐的定位止口，安装时可与配套的轴端挡圈、定位法兰紧密贴合，保证轴向定位精度，整个夹具的外轮廓在运动过程中不会与周边的连杆、机架部件发生运动干涉，所有外凸的筋条都做了圆弧倒角处理，避免装配过程中锐边划伤操作人员，也减少应力集中源。

　　实际应用中，这类三工位夹具可替代传统的分体式多件拼接连接结构，减少装配环节的累计误差，整体式的结构在承受冲击载荷时不会出现拼接面松动、错位的问题，尤其适合在往复摆动、频繁启停的传动机构中使用。设计过程中需要重点校核三个铰接孔的位置度公差，保证安装后各轴系的转动灵活性，同时针对不同工况的载荷大小，可通过调整拓扑优化的载荷边界条件，调整筋条的厚度、铰接端的壁厚，适配从轻载自动化设备到重载工程机械的不同使用需求。结构的内孔加工可采用一次装夹完成镗削，保证三个孔的位置精度，外轮廓的复杂曲面可通过精密铸造、金属3D打印或者五轴铣削完成加工，不同加工工艺对应的表面处理方式也可灵活调整，用于腐蚀环境时可做表面氧化、镀锌处理，用于耐磨场景时可对铰接孔做淬火处理提升表面硬度。

　　在载荷传递层面，该结构的中间连接筋形成了连续的载荷传递通路，两端大孔的载荷可通过多根筋条分流传递到中间小孔位置，避免单根筋承载过大导致的断裂风险，整个结构的刚度分布均匀，在额定载荷下的变形量控制在铰接副允许的间隙范围内，不会因为结构变形导致铰接轴卡滞、磨损加剧的问题。相较于传统的经验式夹具设计，这种生成式设计的结构在同等重量下的承载能力可提升30%以上，在同等承载要求下重量可降低40%左右，对于需要降低运动部件惯量的高速往复机构来说，更低的重量意味着更小的启停冲击，可有效提升整套传动机构的动态响应性能，降低驱动部件的功率损耗。
