自制吉普定制化排气系统结构设计

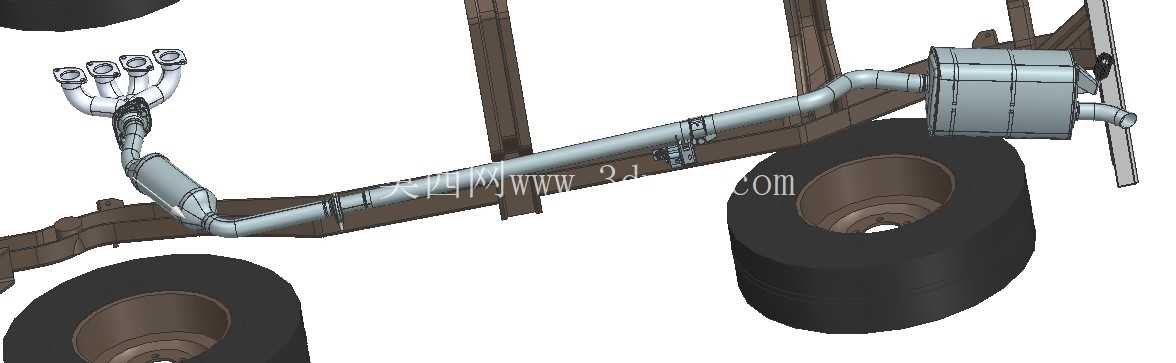

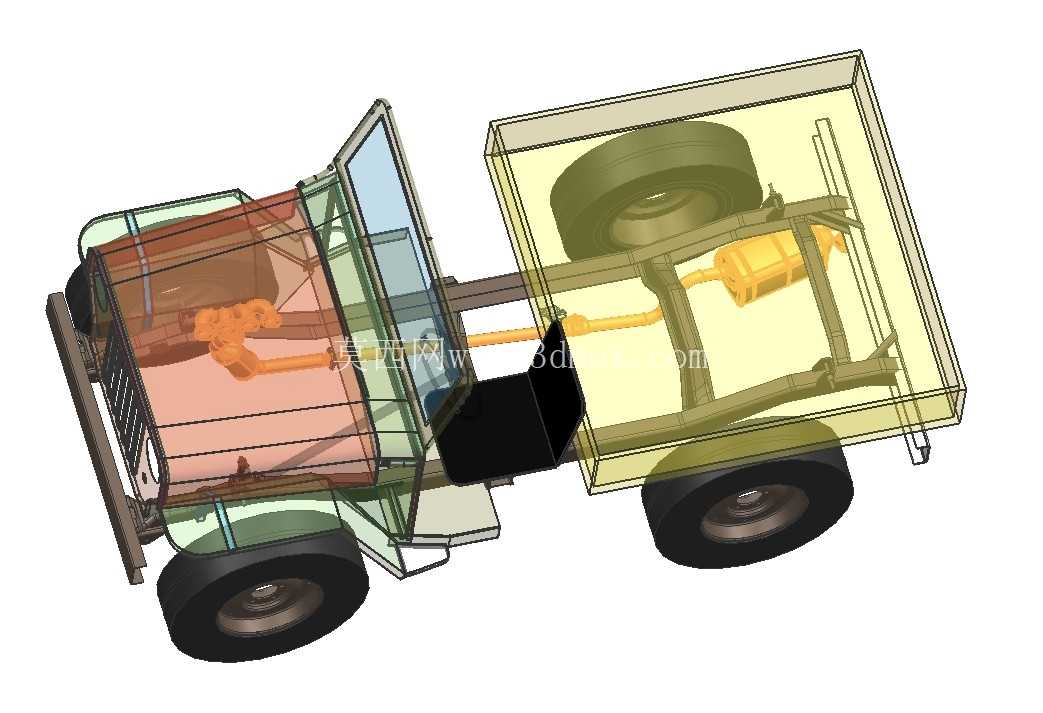

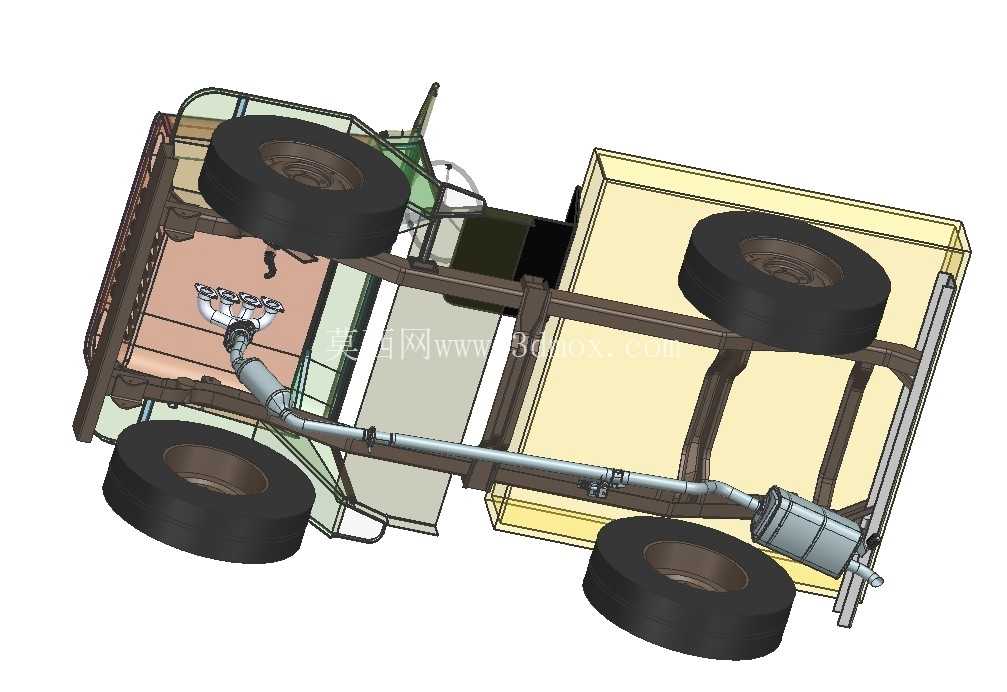

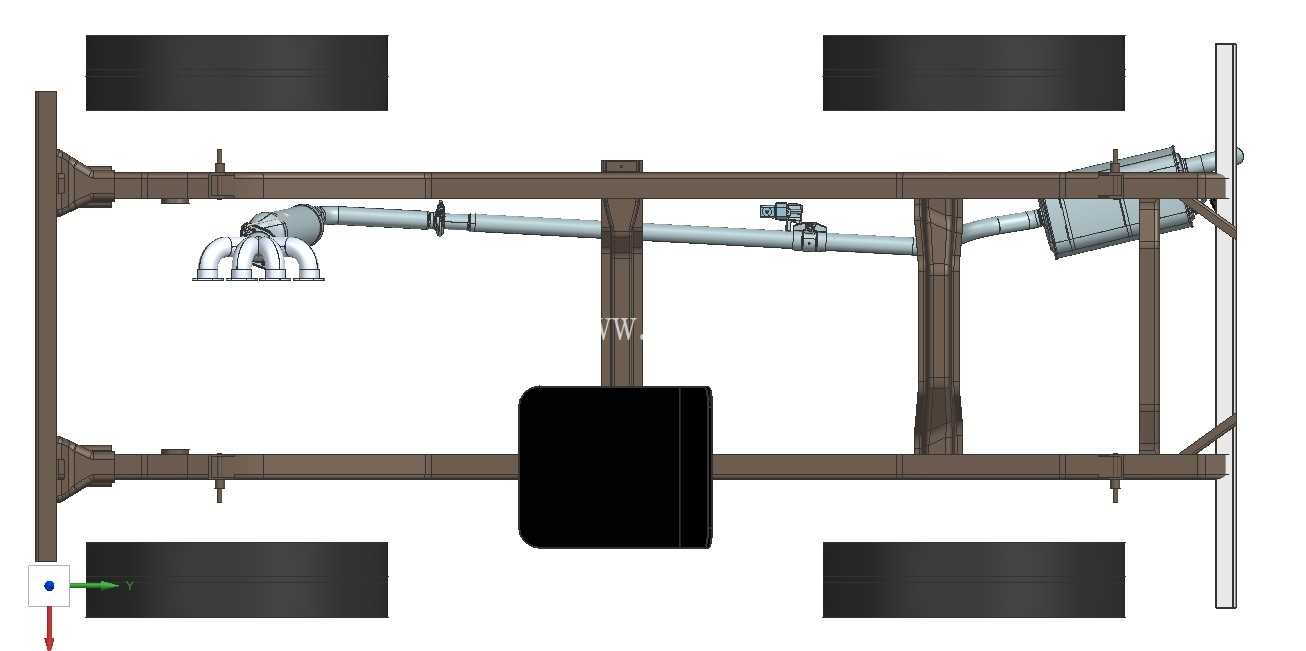

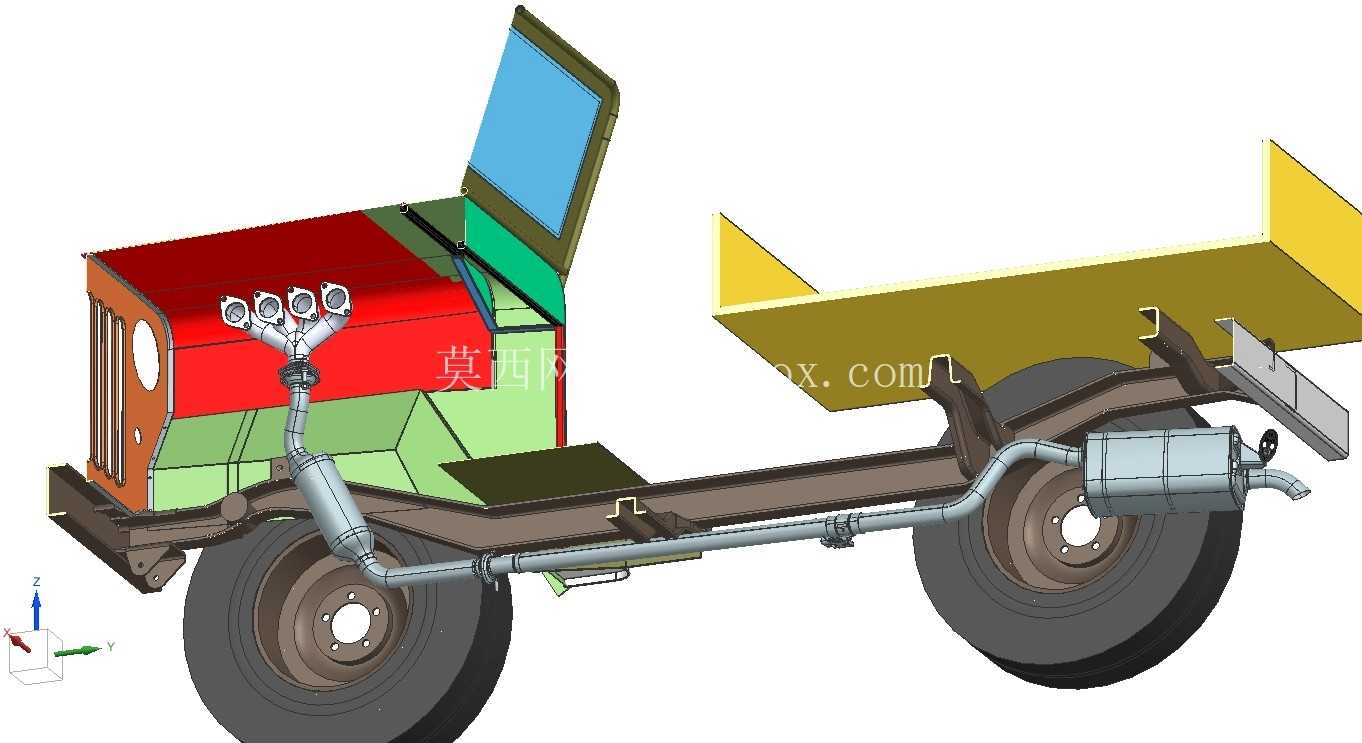

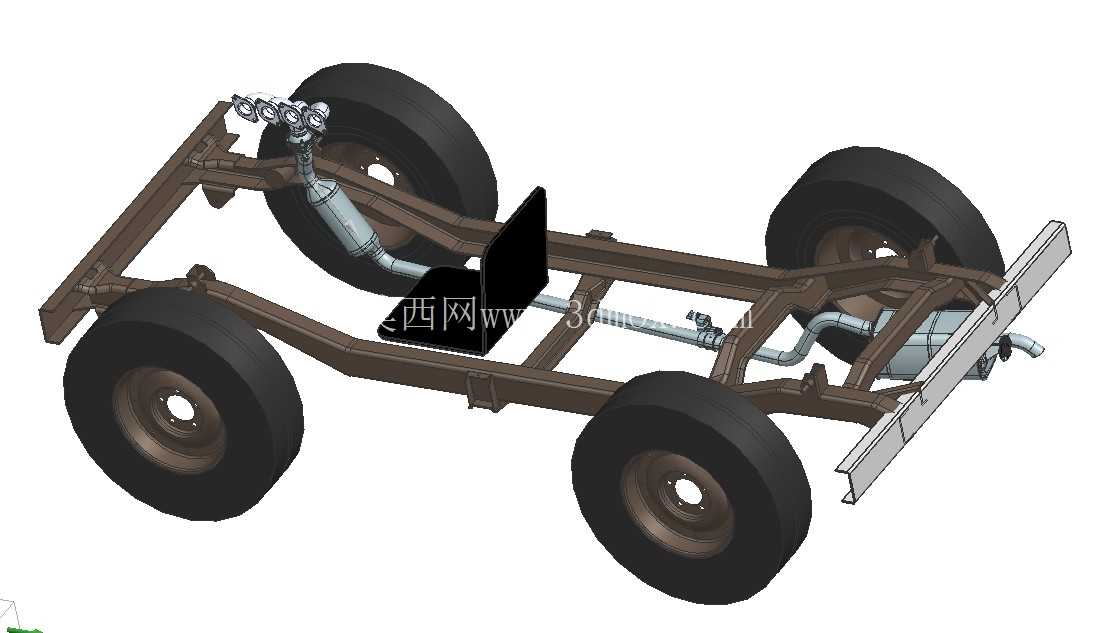

这套排气系统的设计完全围绕自制吉普的实际使用场景展开，不同于量产车型的通用化排气方案，自制车辆往往没有标准化的底盘布局与动力舱空间，很多玩家在搭建吉普类越野车型时，会遇到市售排气件无法匹配安装位、干涉底盘运动部件、排气走向不合理导致托底的问题，这套结构正是针对这类非量产自制车型的适配痛点开发。从实际用途来看，这套排气承担着发动机废气导出、排气脉冲优化、底盘空间避让的核心作用，对于越野取向的自制吉普而言，排气系统的布置直接影响车辆的通过性、动力输出平顺性以及舱内隔热效果，不合理的排气走向不仅会挤占底盘悬挂的运动行程，在越野穿越过程中还容易被路面凸起剐蹭损坏，甚至因为高温管路距离燃油管线、线束过近引发安全隐患。在功能特性设计上，整套排气采用分段式结构布局，从发动机排气歧管出口位置开始，依次衔接三元催化段、中段消音腔体、尾段出气结构，每一段的弯折角度都经过底盘空间的反复校核，避开了车架纵梁、传动轴跳动区间、悬挂摆臂运动包络以及备胎安装位。不同于量产车排气为了成本妥协的弯折弧度，这套结构的管路弯折半径完全匹配底盘预留的间隙，在保证排气背压处于合理区间的前提下，尽可能压缩管路占用的垂直空间，将整个排气系统的最低点控制在底盘车架平面以上，避免越野工况下的托底冲击。设计思路上，整套结构没有追求夸张的外观造型，而是优先保证安装适配性与功能可靠性，首先基于自制吉普的车架三维模型做空间占位分析，先标记出所有不能干涉的硬点位置：包括发动机油底壳最低点、变速箱壳体轮廓、前后桥跳动的极限位置、转向拉杆的运动范围、燃油箱的安装边界，在这些硬点围合出的剩余空间内规划排气的走向。管路的直径选择匹配常用的小排量吉普改装发动机的排气流量需求，避免管径过大导致低转速扭矩损失，也不会因为管径过小造成排气不畅引发动力衰减。连接位置全部采用标准化的法兰对接结构，方便后期拆装维护，消音腔体的位置布置在车架中部的空余区域，既不会因为太靠近驾驶舱导致热量传入车内，也不会因为太靠后影响离去角。从安装边界来看，整套排气的吊挂点全部依托车架原有横梁位置设计，不需要在车架上额外打孔焊接，每个吊挂点都采用带缓冲胶垫的连接结构，过滤发动机运转传递到排气系统的振动，避免长期使用后管路出现疲劳开裂。管路与周边部件的间隙都预留了足够的安全距离，距离燃油管线、制动管线的间隙不小于25mm，距离橡胶衬套、线束等不耐高温部件的位置都预留了隔热层安装空间，防止高温烘烤导致部件老化。在实际装车场景中，这套结构可以适配采用非承载式车身的自制吉普底盘，不管是采用纵置四缸汽油发动机还是小排量柴油动力，都可以通过调整前后段的衔接长度做小幅适配，不需要重新制作整套管路。排气尾段的出气方向做了侧向偏转设计，避免越野时泥水倒灌进消音腔体，同时也不会将废气直接吹向后方的拖车结构或者后保险杠。整套结构的所有弯折处都采用圆滑过渡，没有直角弯折结构，减少排气气流的阻力，让废气排出过程更顺畅，间接优化发动机的进排气效率。对于自制车辆的搭建者而言，这套排气结构省去了从零开始测量空间、反复弯折试装的过程，所有安装位都经过虚拟装配校核，装车时只需要按照对应位置固定吊挂点、对接法兰接口即可，大幅缩短底盘装配的周期，也避免了手工制作排气容易出现的角度偏差、间隙不足等问题。在越野使用场景下，这套排气的离地间隙足够应对常规的非铺装路面穿越，管路的壁厚选择也考虑了户外使用的抗冲击需求，不会因为轻微的飞石击打出现凹陷破损。
