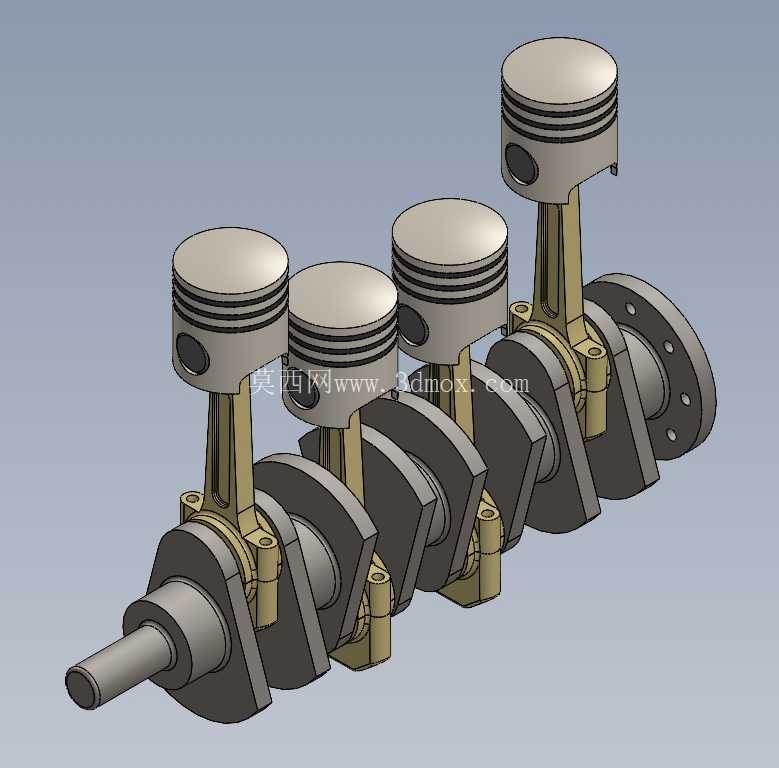

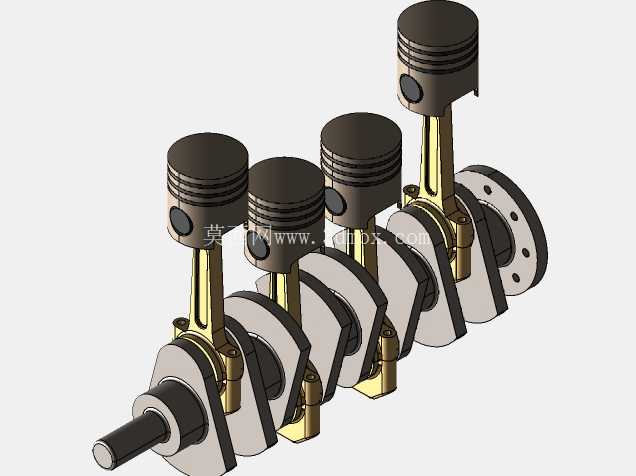

这套直列四缸动力单元的核心运动组件,是民用小排量动力设备里应用最广的结构形式,常见于家用乘用车辆、小型工程机械、固定式发电机组这类需要持续稳定输出动力的场景。整个组件的核心作用是完成燃料化学能到旋转机械能的转换,活塞承接燃烧室内燃气爆发的轴向推力,通过连杆将往复直线运动转化为曲轴的旋转扭矩,最终向外输出动力驱动负载。从结构设计逻辑来看,四个活塞沿曲轴轴向等距排布,相邻气缸的工作冲程错开180度曲轴转角,能保证曲轴每旋转两周就有一个气缸完成做功冲程,相比单缸、双缸结构,动力输出的平顺性有本质提升,同时曲轴的配重块经过对应平衡设计,能抵消大部分往复运动产生的一阶、二阶惯性力,降低整机运行时的振动幅度。设计过程中首先要确定的是缸心距参数,这个尺寸直接决定了整机的横向安装边界,缸心距过小会导致缸体壁厚不足、水套布置空间受限,过大则会增加整机宽度、提升整机重量,这套结构的缸心距按照常规民用1.5-2.0L排量的通用边界设计,适配多数前置前驱横置动力舱的安装尺寸要求。活塞部分采用了三道环槽的设计,上方两道为气环,负责密封燃烧室内的高压燃气,避免燃气下窜到曲轴箱影响动力输出效率,最下方一道为油环,负责刮除气缸壁上多余的润滑油,避免机油进入燃烧室参与燃烧造成积碳。活塞销采用全浮式设计,工作状态下活塞销可在连杆小头衬套和活塞销座孔内自由转动,能让活塞销表面磨损更均匀,延长组件使用寿命。连杆部分采用了工字形截面设计,在保证结构强度、满足往复运动刚度要求的前提下,尽可能降低连杆自身重量,减少往复惯性力带来的额外负载,连杆大头采用剖分式结构,通过连杆螺栓与曲轴的连杆轴颈连接,剖分面设计有定位结构,保证装配时的位置精度,避免运行过程中连杆盖错位引发轴颈磨损。曲轴部分采用整体式锻造结构,四个连杆轴颈按照做功顺序错开布置,每段连杆轴颈两侧都设计有平衡配重块,用来抵消活塞连杆组往复运动和曲轴旋转运动产生的不平衡力矩,曲轴的输出端设计有法兰连接结构,用来连接飞轮或者动力输出端的传动组件,前端则预留了正时驱动、附件驱动的安装轴颈,可适配正时齿轮、皮带轮等附件的安装需求。从安装边界来看,整个曲柄连杆机构的轴向尺寸、径向旋转半径都严格控制在常规四缸动力的通用尺寸范围内,曲轴主轴颈的直径、连杆轴颈的直径都符合行业通用的尺寸规范,可直接适配对应排量的标准缸体、缸盖组件,不需要额外修改安装位。实际装配过程中,需要严格控制活塞的凸出高度、连杆的轴向间隙、曲轴的轴向窜动量,这些参数直接影响整机的压缩比和运行可靠性,间隙过小会导致热态下组件膨胀卡滞,间隙过大则会产生额外的敲击噪声,加剧组件磨损。这套结构的建模过程严格按照实际工程尺寸还原,各运动组件之间的配合间隙都做了对应预留,可直接用于运动仿真演示,直观展示四缸发动机的做功顺序和运动规律,也能作为结构设计参考,用于同类型动力单元的开发设计工作,帮助设计人员快速理解曲柄连杆机构的运动逻辑和尺寸匹配关系,减少前期方案设计阶段的重复建模工作量。
