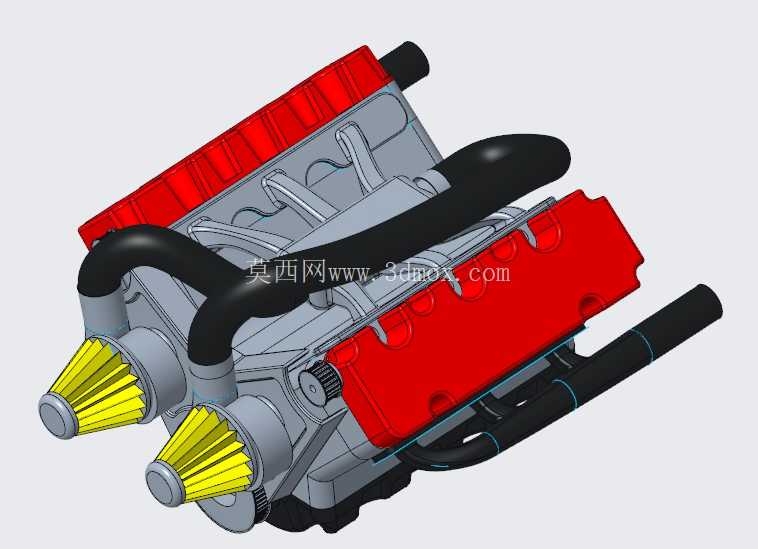

V型六缸双涡轮增压动力装置结构

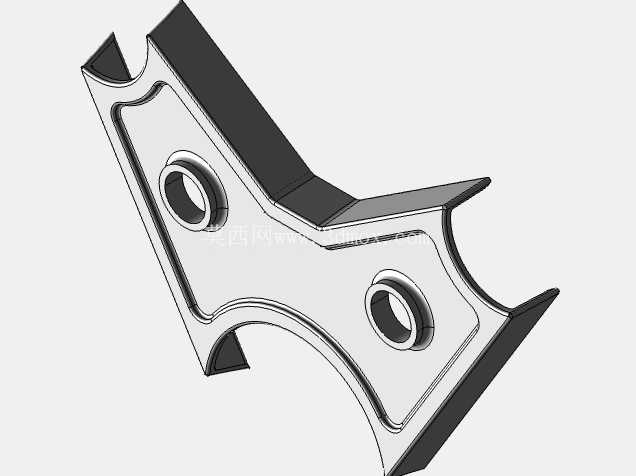

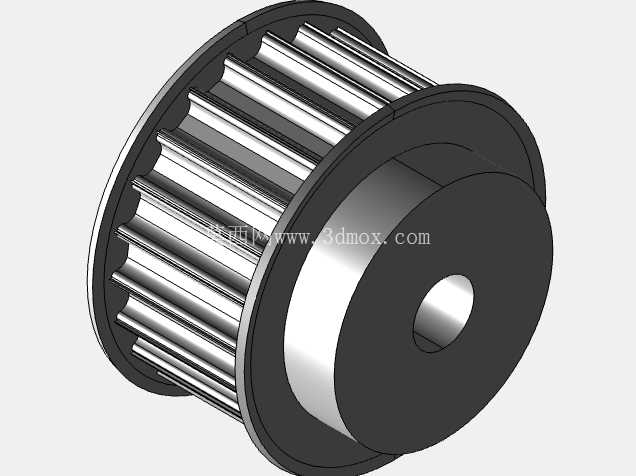

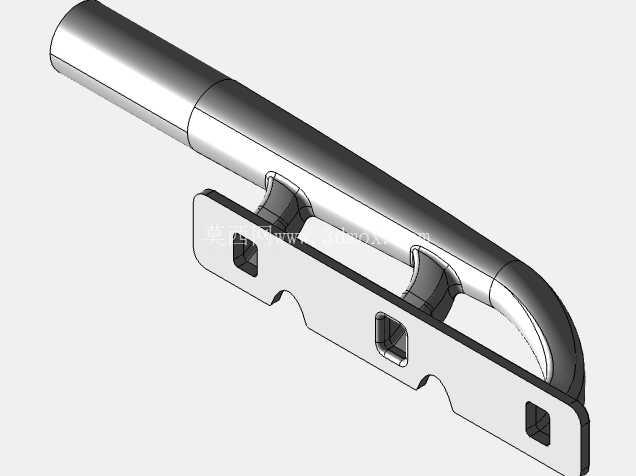

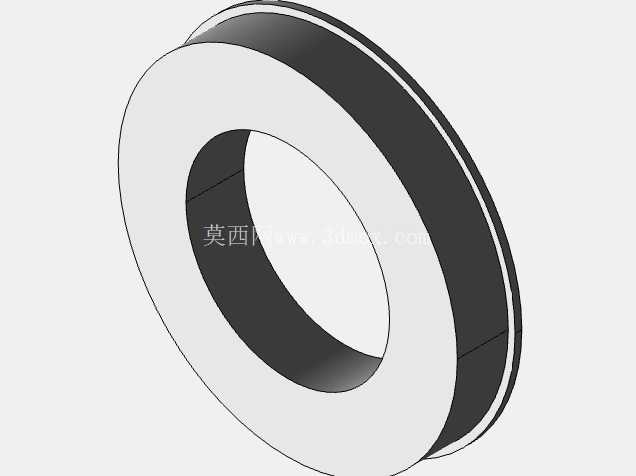

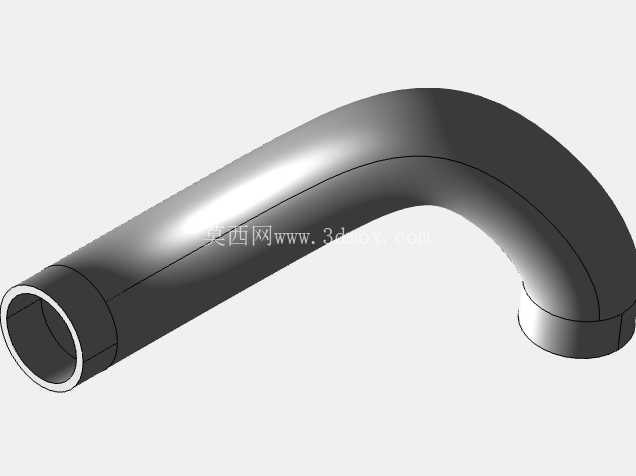

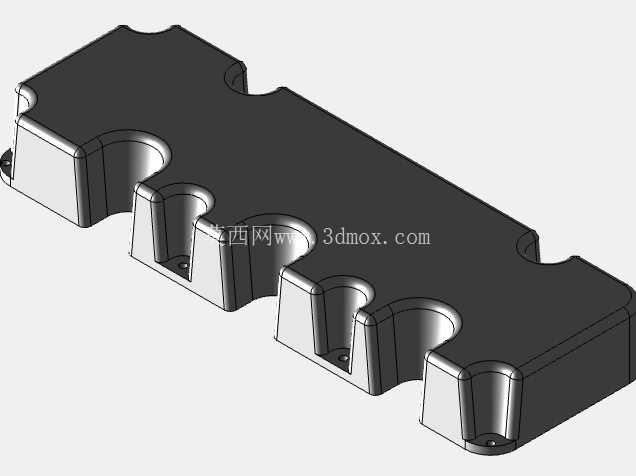

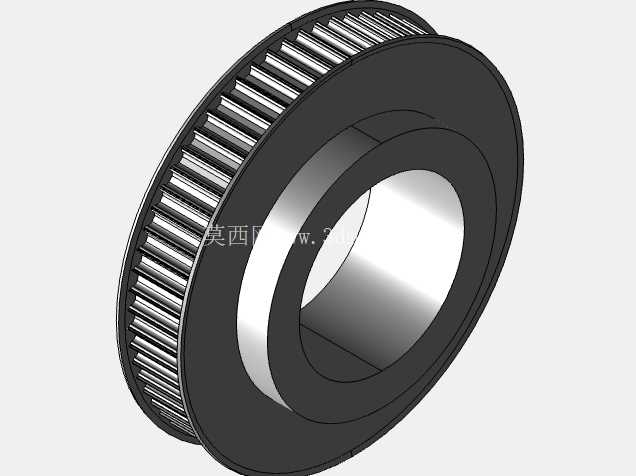

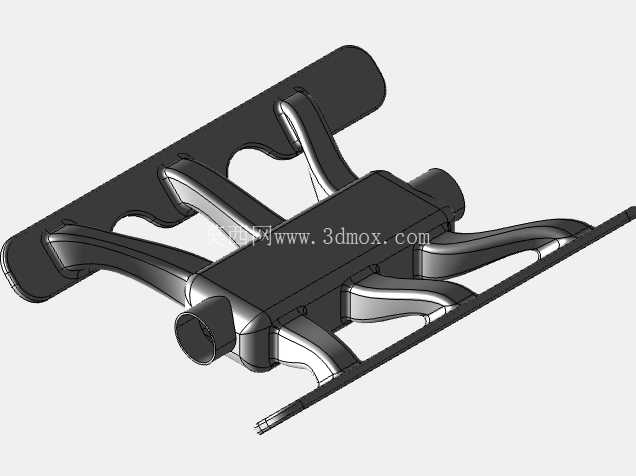

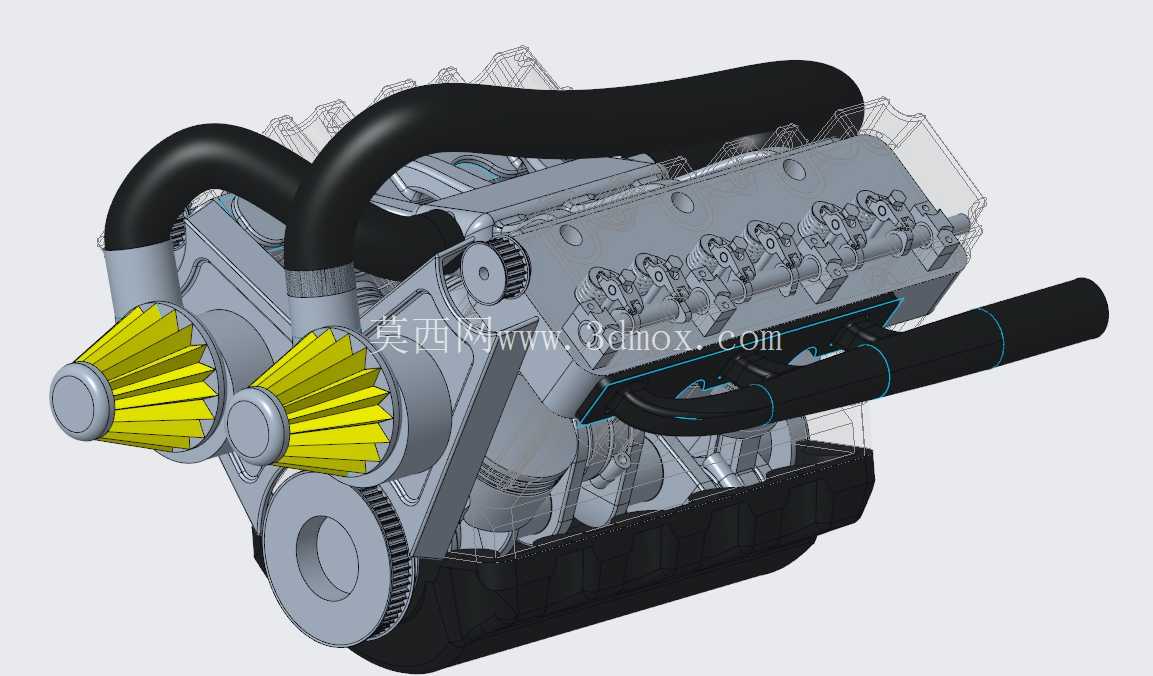

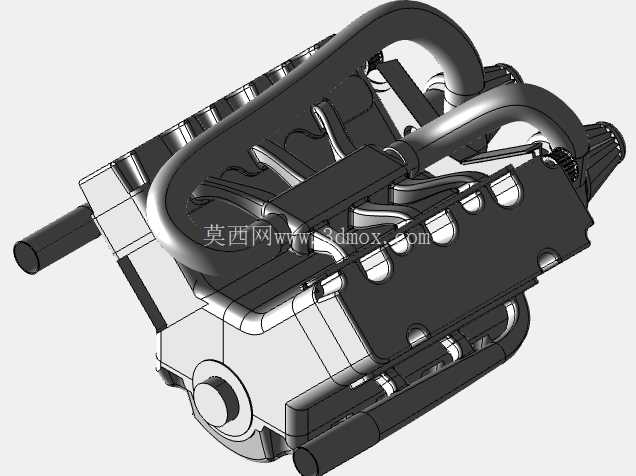

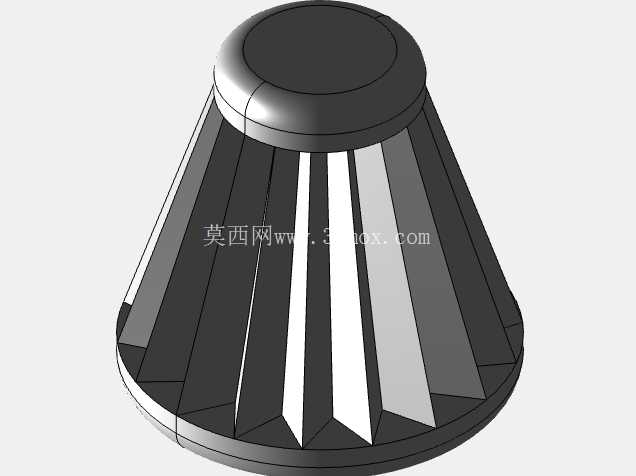

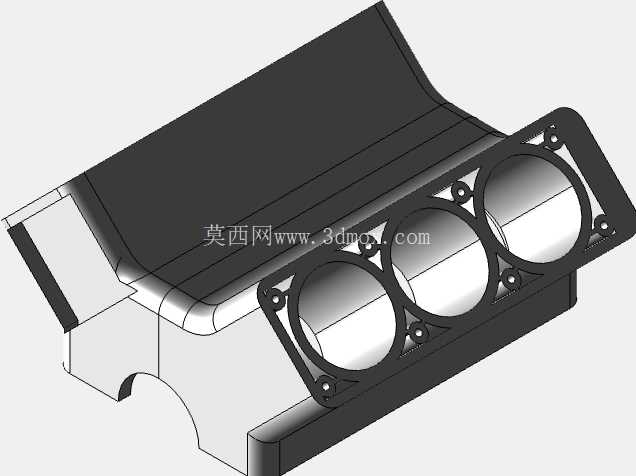

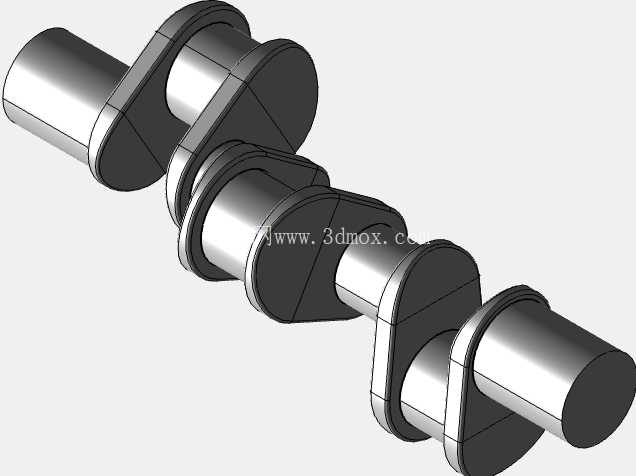

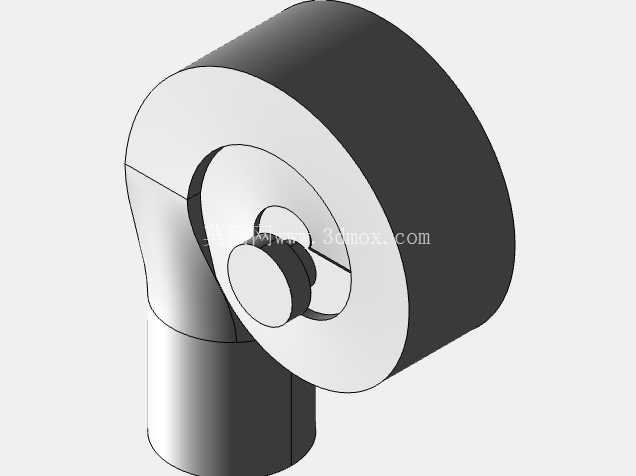

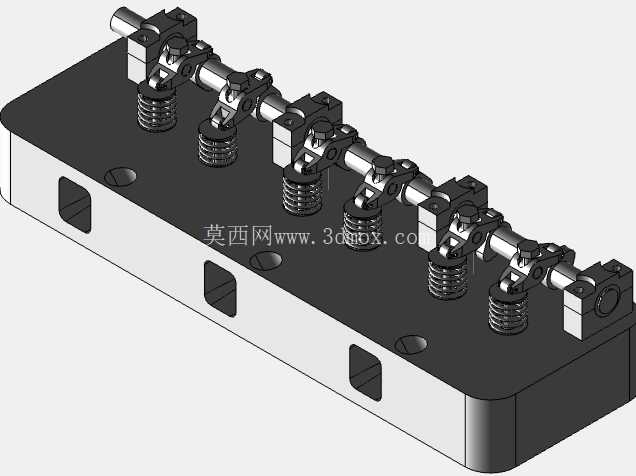

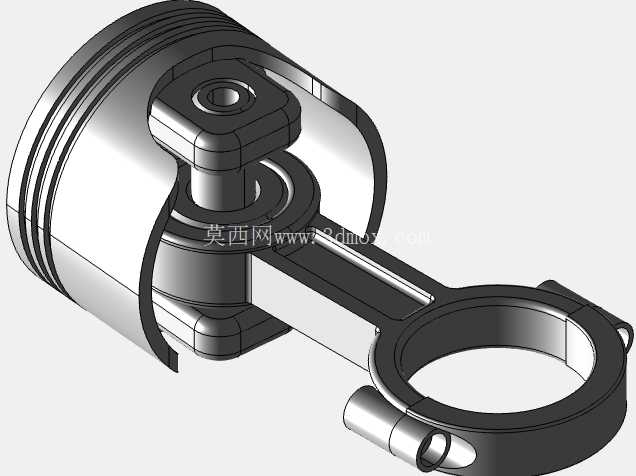

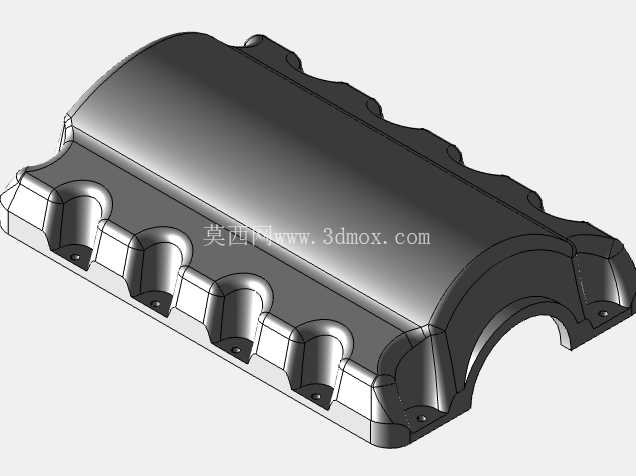

这款V型六缸双涡轮增压动力装置，在民用乘用车、高性能改装车辆、轻型特种作业装备的动力配套场景中应用广泛，作为整套设备的动力输出核心，其承担着将燃油化学能转化为旋转机械能的核心作用，为整套行走或作业设备提供持续稳定的动力输出。从结构布局来看，该动力装置采用60度夹角的V型缸体布局，这种布局方式能够在保证六缸排量基础上有效压缩动力单元的纵向占用空间，相比直列六缸结构，其整机长度可缩短近三分之一，更适配前置后驱、四轮驱动等多种车型的机舱布局需求，同时V型布局的自身动平衡特性更优，运转时的一阶、二阶振动能够通过缸体夹角实现部分自抵消，降低整机运转时的振动传递，提升配套设备的运行平顺性。双涡轮增压器采用对称式布置在V型缸体的夹角外侧，分别对应两侧三缸的排气通路，这种布置方式能够缩短排气歧管到涡轮端的管路长度，减少排气脉冲的能量损耗，让涡轮在更低的发动机转速区间即可建立起有效增压压力，缓解大排量六缸机型常见的低转速扭矩输出滞后问题，同时对称布置的结构能够平衡两侧缸组的排气背压，避免单侧缸组长时间工作在背压偏高的工况下，提升进排气系统的工作一致性。进气管路采用大曲率的成型管路设计，管路内壁光滑过渡，避免急弯产生的进气阻力损失，经过增压后的空气通过管路送入两侧缸盖的进气道内，配合缸盖内集成的进排气门结构，能够实现更高的充气效率，提升整机的动力输出上限。缸体部分采用分体式结构设计，上部为缸盖与气门驱动机构，下部为曲轴箱与油底壳结构，曲轴采用全支撑设计，每个曲柄臂两侧均设置主轴颈支撑，能够承受高增压工况下的爆发压力冲击，避免曲轴出现挠曲变形，保证动力输出的同轴度。前端轮系集成了水泵、发电机、空调压缩机等附件的驱动结构，通过多楔带实现动力传递，轮系的张紧结构采用自动张紧设计，能够在皮带长期使用出现伸长量时自动补偿张紧力，避免皮带打滑出现的附件丢转问题。从安装边界来看，该动力装置的整机安装支点分布在缸体两侧的下部位置，三个主安装点形成稳定的三角支撑结构，安装时可通过悬置软垫与配套设备的机架连接，能够有效过滤整机运转时产生的高频振动，避免振动传递到驾乘舱或者作业端。整机的上部预留了进气系统、冷却系统管路的连接接口，下部预留了油底壳放油、机油滤清器的维护操作空间，侧面布置了启动机、发电机等电气元件的接线位置，能够满足常规前舱布置的维护便利性需求。在设计思路上，该结构优先平衡了动力输出特性与空间占用需求，既保留了六缸机型运转平顺、动力储备充足的优势，又通过双涡轮的布置优化了低转速区间的扭矩响应，同时V型布局的紧凑性能够适配更多不同类型设备的安装空间要求。缸盖部分的配气机构采用顶置凸轮轴设计，凸轮轴通过正时系统由曲轴前端驱动，能够精准控制进排气门的开启与关闭正时，配合增压系统的进气压力调节，可在不同转速工况下匹配最优的进排气效率，兼顾低转速的扭矩输出与高转速的功率储备。涡轮端的排气出口采用统一的汇集管路设计，能够将两侧涡轮排出的废气统一送入后处理系统，简化排气系统的布置复杂度，同时管路的走向避开了机舱内的高温敏感部件，减少热辐射对周边电气元件、橡胶管路的寿命影响。整机的外部附件布局充分考虑了日常维护的操作空间，机油加注口、机油尺、冷却液加注口均布置在整机上部易操作的位置，不需要拆解周边覆盖件即可完成常规的油液检查与加注操作，空气滤清器的安装位置预留了足够的更换操作空间，降低日常维护的操作难度。
