500KVA交流发电机组集成结构设计方案

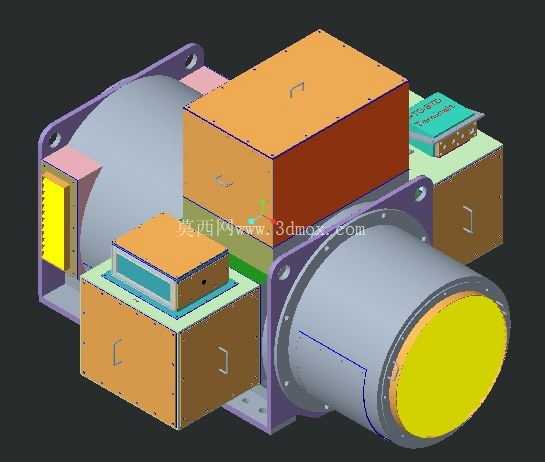

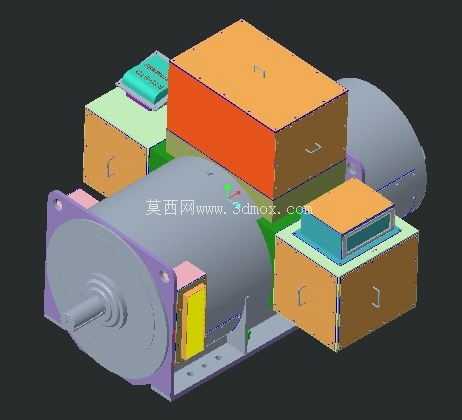

　　在工矿企业临时供电、偏远区域作业供电、重要负荷应急备电场景中，500KVA级别的交流发电机组是核心电力保障设备，本次呈现的集成化结构设计，完整覆盖了主机、辅件、控制单元的布局逻辑，完全匹配现场安装与运维的实际需求。从核心功能来看，该机组以轴伸端作为动力输入/输出衔接位，主体卧式电机本体承担机械能向交流电转换的核心功能，周边堆叠布置的不同功能箱体，分别对应励磁调节、输出配电、控制保护、滤波稳压等不同功能模块，所有模块均围绕主机本体的安装基准面做布局，最大限度压缩整机横向与纵向占用空间，避免零散布置带来的线缆冗余、安装点位分散问题。

　　设计过程中优先考虑安装边界的适配性：主机端采用带安装孔的紫色端盖法兰作为主固定位，底部设置一体化安装支脚，支脚预留的长圆形安装孔可适配不同间距的设备基础槽钢，允许现场安装时存在±5mm的基础预埋偏差，降低现场施工的精度要求。周边功能模块的固定均采用L型支架与主机本体的外壳加强筋连接，无需额外延伸外部安装支架，整机最大外轮廓尺寸控制在常规集装箱运输的宽度限值内，无需拆解即可完成整体转运与吊装，吊点隐藏在顶部模块的连接角件位置，不额外突出整机外轮廓，避免运输过程中出现磕碰变形。

　　从结构设计思路来看，不同功能模块采用差异化的色彩区分，并非单纯的外观美化：黄色侧置模块为日常运维需频繁操作的接线端子舱，橙色大尺寸模块为主开关舱，青绿色模块为弱电控制舱，浅棕色模块为出线舱，现场运维人员可直接通过色彩快速定位操作点位，减少误操作概率。各模块之间的连接线缆全部走主机外壳预留的内部走线槽，外部无裸露线缆，避免户外使用时线缆受日晒雨淋出现老化破损，同时模块与主机的连接面均设置密封胶条，满足户外露天使用的IP54防护等级要求。主机本体的散热筋沿轴向布置，与机组运行时的自然气流方向一致，周边模块的布置特意避开了主机两端的通风路径，不会阻挡冷却风的进出通道，即使在满负荷连续运行状态下，也能保证绕组温度控制在绝缘等级允许的范围内。

　　轴伸端的密封结构采用双唇形油封，可适应长时间连续运转的密封需求，防止轴承润滑脂泄漏同时阻挡外部粉尘进入轴承腔。在实际选型适配过程中，该结构可直接匹配不同品牌的同功率等级电机本体，周边模块的安装支架预留了多组安装孔位，可根据用户实际选配的元器件尺寸调整模块固定位置，无需重新设计主机连接结构。顶部布置的小型模块为电压微调模块，设置在顶部位置既方便运维人员站立操作，又避免底部积水浸泡的风险。各功能模块的门板均采用快拆式铰链连接，无需完全拆下门板即可完成内部元器件的检修更换，门板与箱体之间设置接地跨接线，避免运行过程中产生静电积累。从安装运维的实际角度出发，整机重心落在底部安装支脚的中心区域，吊装时无需额外调整吊点位置即可保持水平状态，安装到基础上后仅需做简单的水平校准即可连接线缆投入使用，无需复杂的现场组装工序。输出接线舱的位置设置在机组侧面靠下位置，与外部电缆沟的高度匹配，电缆从底部进入接线舱后可直接连接到接线端子，无需做大幅度的线缆弯折。控制模块的操作面板朝向机组外侧，操作人员站在机组侧面即可完成所有参数读取与操作，无需探身到机组缝隙中操作。整个结构设计没有冗余的装饰性结构，所有外部凸起结构均为功能所需的安装件、操作件，最大限度压缩了无效空间占用，同时兼顾了生产加工的工艺性：所有钣金件均采用常规折弯工艺加工，无复杂曲面结构，普通钣金加工厂即可完成所有结构件的生产，无需开模或采用特殊加工工艺，有效控制整机的生产制造成本。各模块之间的连接支架采用标准型材焊接，焊接后做镀锌防锈处理，可适应户外高湿度、高盐雾的使用环境，连接螺栓全部采用标准不锈钢件，长期使用不会出现锈蚀卡死的问题，方便后期检修拆解。
