30kW机架式交直流电源转换装置结构设计

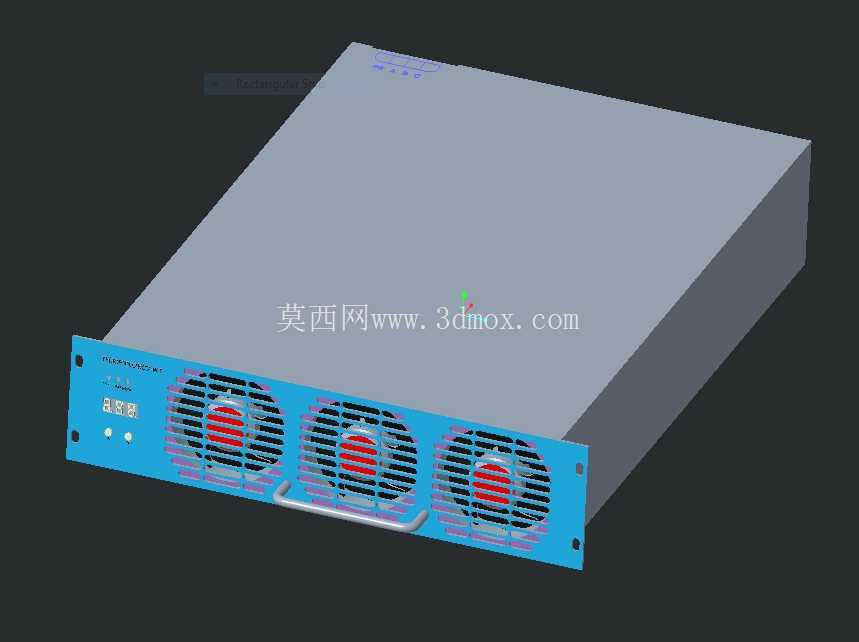

　　在工业供配电、通信基站后备供电、新能源储能并网、工业自动化产线供电改造等场景中，大功率交直流转换设备是衔接交流供电网络与直流负载、储能单元的核心硬件，这类设备的结构设计合理性，直接影响现场安装效率、长期运行稳定性与后期维护便捷度。这款30kW功率等级的交直流转换装置，采用标准19英寸机架式安装形态设计，整体为长方体金属壳体结构，前面板配置三组轴流散热风机，对应设备内部功率变换模块的散热风道，风机外侧加装带防护格栅的金属网罩，既可以避免运维过程中异物触碰高速运转的风机叶片，也能引导气流沿预设路径流经IGBT模块、整流桥、滤波电感等核心发热器件，将器件工作产生的热量快速带出设备外部，保证满功率运行状态下核心器件的结温处于额定工作区间内。前面板左侧预留了状态指示灯安装位与调试接口区域，运维人员无需拆解设备外壳，即可通过指示灯快速判断设备的输入状态、输出状态、故障告警信息，也可通过预留的调试接口直接接入调试终端，完成参数校准、故障日志读取等操作，大幅降低现场运维的时间成本。前面板下方加装了嵌入式金属提手，提手做了圆角钝化处理，既可以在设备上架安装时提供受力支点，方便运维人员将设备推入机柜安装位，也不会突出面板平面占用额外的机柜前部操作空间，避免影响同机柜内其他设备的操作与布线。

　　设备壳体采用冷轧钢板折弯拼接成型，板材厚度根据不同部位的受力需求做差异化选型，主承重侧板采用较厚的冷轧钢板，保证设备长期安装在机柜内不会出现壳体变形，上盖板与侧盖板采用快拆式螺丝固定，后期维护时无需将设备从机柜拆下，即可快速打开盖板完成内部器件的检修与更换。设备后部预留了交流输入接线端子排、直流输出接线端子排、通讯接口安装位，接线区域做了独立的绝缘隔离设计，强电接线端与弱电通讯端之间设置绝缘挡板，避免现场布线时强弱电线路交叉干扰，同时接线端子的排布间距符合电力安全规范要求，保证接线操作时有足够的操作空间，不会出现接线端子间安全距离不足引发的爬电风险。

　　从安装边界来看，设备深度适配常规深度的标准服务器机柜，安装时仅需通过前面板两侧的固定耳与机柜立柱的安装孔位对齐，拧入固定螺丝即可完成安装，无需额外加装支撑导轨，适配绝大多数工业现场、通信机房的标准机柜安装条件。在结构设计过程中，充分考虑了大功率电源设备的电磁屏蔽需求，壳体拼接处做了连续导电接触处理，盖板接缝处加装导电泡棉，避免设备运行时产生的电磁干扰向外泄漏影响周边弱电设备运行，同时也可以阻挡外部环境的电磁干扰进入设备内部，影响控制电路的稳定运行。

　　内部器件的排布遵循功率流走向设计，交流输入端口依次连接EMI滤波模块、整流模块、功率变换模块、直流滤波模块后连接至直流输出端口，功率回路的走线长度尽可能缩短，降低大电流回路的线路损耗与杂散电感，同时高低压电路之间做物理隔离，控制电路板安装在独立的屏蔽腔体内，避免功率回路的开关噪声干扰控制信号的正常传输。散热风道采用直通风设计，冷风从设备前部的风机位置进入，沿内部导风罩直接吹向核心发热器件的散热基板，热风从设备后部的通风孔排出，风道内没有多余的结构阻挡气流，可以在较低的风机转速下实现足够的散热风量，既降低了风机运行的噪音，也延长了风机的使用寿命。设备的边角位置全部做了圆角钝化处理，避免生产装配、现场安装过程中锋利的钣金边角划伤操作人员，所有外露的金属结构件都做了导电氧化与喷塑处理，在保证壳体导电连续性满足电磁屏蔽要求的同时，也提升了壳体的防腐蚀能力，适配多粉尘、轻度潮湿的工业现场使用环境。
