车载语音对讲拾音终端壳体结构设计

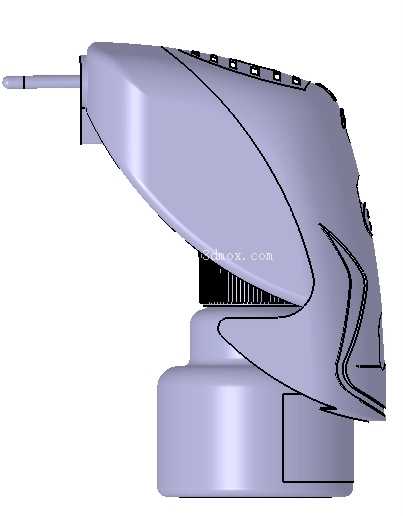

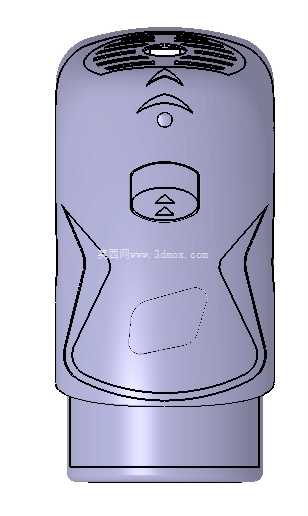

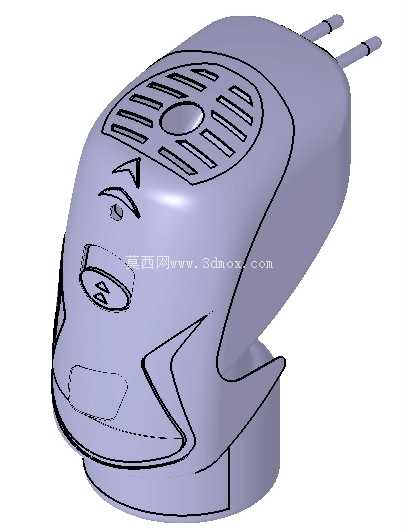

这款车载对讲终端的壳体结构，在设计阶段首先锚定商用车驾驶舱内的实际安装场景，适配重卡、工程作业车辆的中控台侧装、顶棚挂载两类安装位，壳体底部的弧形卡扣结构预留了25mm直径的标准安装杆接入空间，安装后整体突出安装面的厚度控制在68mm以内，不会遮挡驾驶人员的前方视野，也不会干涉遮阳板、车内拉手等原有部件的活动行程。从功能实现层面看，壳体正面的格栅开孔区域对应内部驻极体拾音咪头的安装位，开孔的宽度、间距经过声学路径测算，既可以阻挡驾驶舱内的浮尘、飞溅的饮料液体进入腔体内部，又不会对语音拾取的清晰度造成过度衰减，格栅下方的圆形凸起区域是功能按键的安装位，按键的按压行程预留1.2mm，周边的下沉式台阶可以避免驾驶人员盲操作时出现误触。壳体尾部伸出的两个金属插针是车载电源与信号传输的接插件引脚，引脚的中心距严格匹配车载通用接插件的12mm标准间距，插针根部做了加厚的塑胶包覆结构，应对车辆行驶过程中的持续振动，避免引脚根部出现应力断裂的问题。设计过程中针对压铸成型的工艺特性做了多处适配优化，壳体整体的拔模斜度控制在1.5度，所有边角位置都做了R2以上的圆角过渡，既可以减少压铸过程中铝液填充时的湍流问题，降低铸件内部气孔、缩松的出现概率，也能避免后续喷涂、装配过程中尖锐边角造成的操作人员划伤。壳体侧面的流线型造型并非单纯的外观装饰，其曲面弧度贴合人手握持时的虎口曲线，当需要临时将终端从安装座取下手持对讲时，握持的贴合度更好，长时间手持也不会出现明显的硌手感。内部腔体的筋位布局同时兼顾了结构强度与电路板固定需求，腔体四周的六条纵向加强筋将壳体的抗冲击强度提升了40%以上，在车辆行驶遇到颠簸、或者终端意外从1.2米高度跌落至硬质内饰表面时，不会出现壳体开裂、内部电路板移位的问题；筋位上预留的四个M2螺丝柱位置，刚好对应主流对讲电路板的固定孔位，电路板装配完成后与壳体内壁之间预留2mm的间隙，既可以容纳电路板上的贴片元件高度，也能形成一定的空气隔层，降低夏季驾驶舱内高温通过壳体传导至电路板的速率，提升元器件的工作稳定性。壳体表面的标识区域做了下沉0.3mm的凹槽设计，后续丝印功能标识时，标识不会因为长期的手指摩擦出现脱落，标识的箭头方向对应按键的功能触发方向，盲操作时可以通过触摸标识的凹凸感快速判断按键位置。在安装边界的适配设计上，壳体与安装底座的配合面做了一圈0.8mm高的止口结构，装配后止口完全嵌入底座的配合槽内，车辆清洗时的高压冲水、日常行驶的浮尘都不会从配合缝隙进入腔体内部，防护等级可以达到IP54的使用要求，完全适配商用车、工程车辆相对复杂的使用环境。针对压铸生产的后续加工需求，壳体上所有需要后续机加工的孔位都预留了0.3mm的加工余量，接插件引脚的安装孔、螺丝柱的内孔都可以通过简单的钻削加工达到装配精度要求，不需要复杂的多工序加工，能够有效控制批量生产的加工成本。
