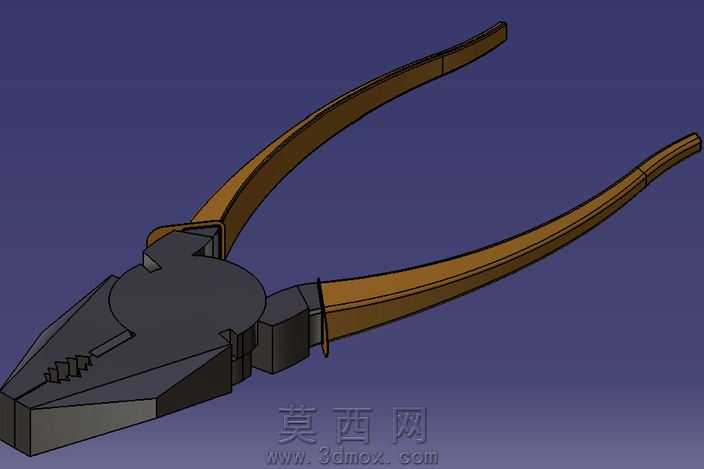

一般用途手动钢丝钳三维结构设计

本作品为一般用途手动钢丝钳的三维结构建模成果，整体采用参数化建模思路完成全零件构建与装配，完整还原了日常通用钢丝钳的功能结构与外观形态。建模过程中首先对钳体的核心功能结构进行拆解，将整体分为左右钳身、铰接销轴、绝缘握柄套三个核心组成部分，先绘制钳头部分的截面轮廓，通过拉伸、切除等特征完成钳口剪切刃、夹持齿纹、压线齿槽的细节构建，其中钳口的剪切刃做了角度收窄处理，匹配实际五金钳的剪切力学角度，夹持区域的齿纹采用阵列特征完成等距排布，还原真实钳具的防滑夹持结构，铰接位置的销轴孔做了同轴度配合约束，保证两个钳身可以围绕铰接点顺畅转动，无结构干涉。握柄部分采用曲面建模完成符合人体工学的弧度设计，握柄整体做了向内收窄的贴合曲线，表面添加了细微的防滑纹理特征，握柄与钳身尾端的连接位置做了嵌套配合结构，还原实际生产中绝缘套与金属钳身的过盈装配关系。材质渲染方面，金属钳身部分采用哑光合金钢材质，调整金属粗糙度参数还原工具钢的磨砂金属质感，边缘位置做了轻微的倒角高光处理，体现金属零件的机加工细节；握柄部分采用棕褐色绝缘橡胶材质，添加轻微的漫反射粗糙度，模拟橡胶握柄的防滑哑光质感，铰接销轴位置做了亮面金属处理，区分销轴与钳身的装配关系。整体装配过程中添加了转动角度的限位约束，还原钢丝钳开合的实际行程范围，所有配合位置均做了间隙校验，保证开合过程中钳身无错位、剪切刃口可以完全贴合，整体结构完全符合通用手动钳的生产制造逻辑，既可以作为五金工具设计的结构参考，也可用于工具类产品的展示渲染素材，完整呈现了通用手动夹持剪切工具的结构设计逻辑与三维建模实现路径。
