曲面结构塑料握持手柄设计

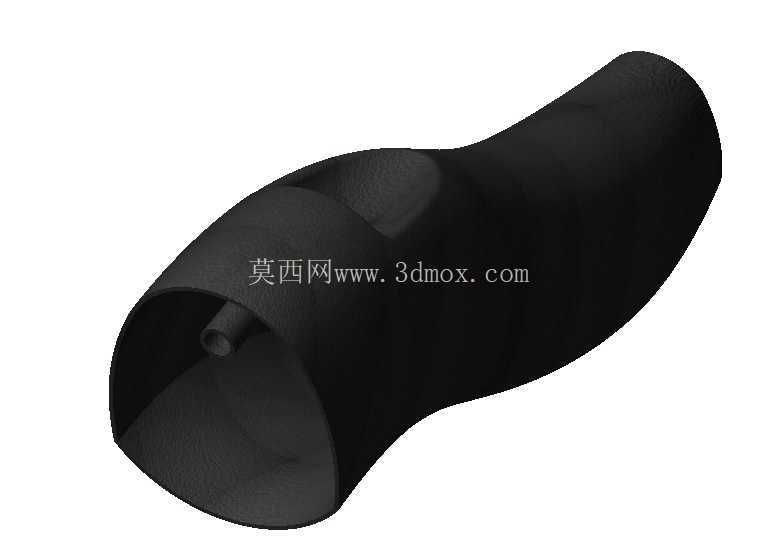

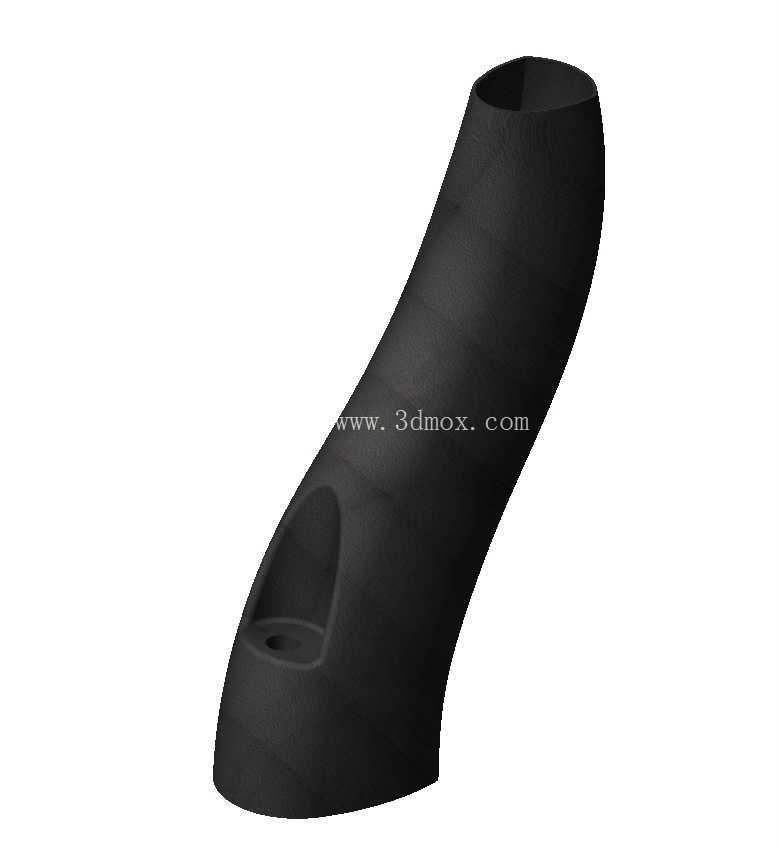

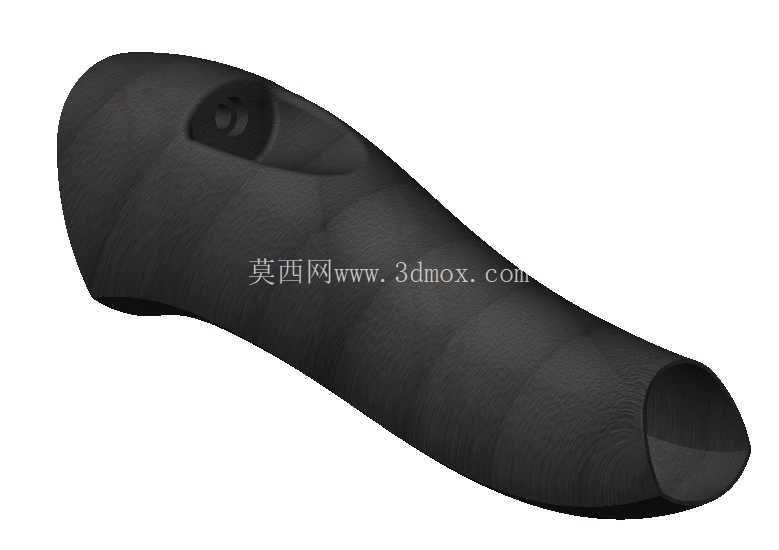

　　日常设备操作场景中，握持类手柄是人与设备交互的核心接触部件，小到手持工具、小型电控装置，大到工业操作台的操作端，手柄的曲面贴合度、结构强度直接决定操作的舒适度与长期使用的可靠性。这款塑料手柄采用连续变曲率曲面设计，整体轮廓顺着人体握持时的手掌自然弧度延展，没有生硬的棱角转折，手掌贴合区域的曲面曲率从靠近指根的位置向指尖方向逐步收窄，匹配握持时手掌从掌丘到指腹的自然贴合曲线，长时间握持操作时不会出现局部应力集中硌手的问题。

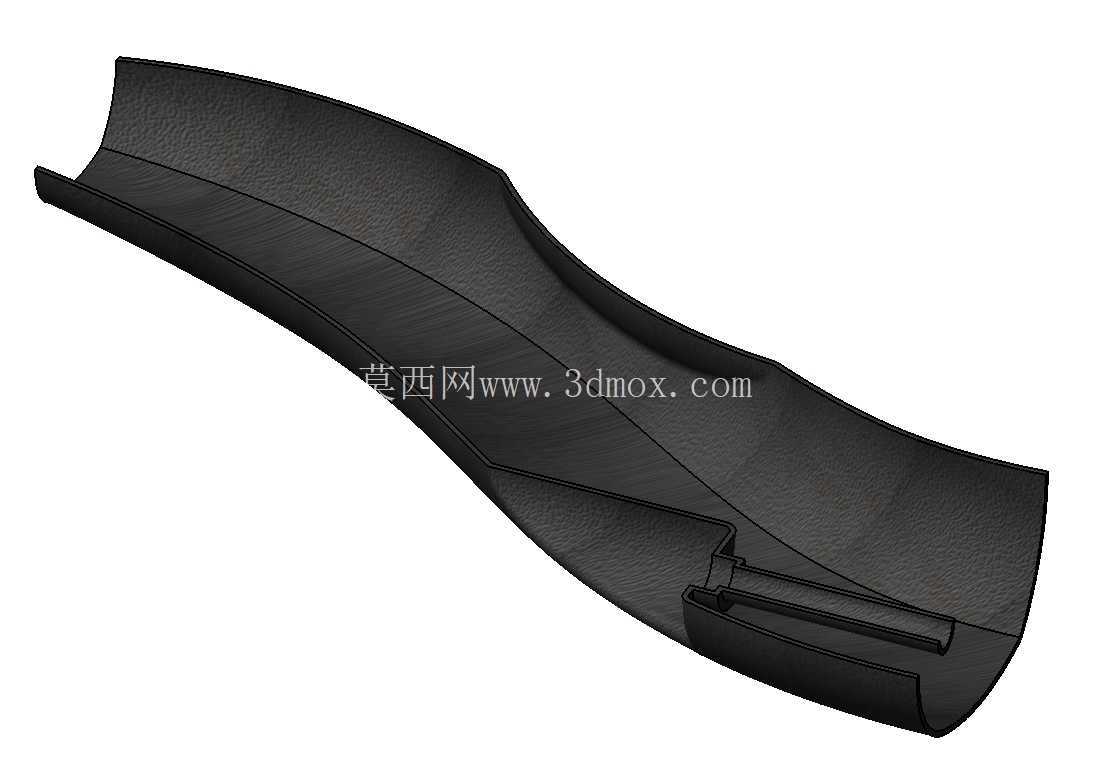

　　从结构设计逻辑来看，这款手柄没有采用传统的等壁厚壳体方案，而是在曲面内侧设置了沿长度方向延伸的加强筋结构，筋条的走向完全顺着曲面的曲率方向排布，既能够在不增加整体壁厚的前提下提升壳体的抗形变能力，避免注塑成型后出现缩痕、翘曲等缺陷，也能让握持时的受力沿着筋条方向均匀分散，在承受较大的扳动、按压载荷时，不会出现局部壳体凹陷、开裂的问题。手柄末端的卡扣式安装结构，采用了对称的卡舌设计，安装时不需要额外的紧固件，直接对准安装基座的卡槽推入即可完成固定，卡舌的根部做了圆弧过渡处理，反复拆装时不会因为应力集中出现卡舌断裂的问题，安装到位后卡舌与卡槽的配合间隙控制在0.1mm以内，不会出现使用时的松动、晃动感。

　　在外形尺寸与安装边界的考量上，这款手柄的整体宽度控制在38mm，刚好匹配成年男性手掌的握持宽度，最厚处的截面尺寸为22mm，握持时手指能够自然环绕，不会出现过粗握不住或者过细捏不稳的问题。安装端的接口尺寸做了通用化设计，能够适配多数小型操作机构的安装基座，不需要对原有设备的安装位做二次修改即可替换使用。曲面表面做了细微的皮纹质感处理，不是光滑的亮面设计，手上有汗液或者少量油污时也能保持足够的摩擦力，操作时不会出现打滑的情况。

　　从实际应用场景出发，这类曲面塑料手柄可以适配多种需要手动操作的设备端，比如小型手持加工工具的握持端、电控柜的操作手柄、小型检测设备的握持部件，甚至是民用产品的操作把手都能适用。设计过程中充分考虑了注塑成型的工艺性，所有曲面的拔模角度都控制在1.5度以上，内侧的加强筋与卡扣结构都没有出现倒扣结构，不需要复杂的抽芯机构即可完成注塑生产，能够有效降低量产时的模具成本与成型不良率。曲面的过渡区域全部采用G2连续的曲面连接，没有曲率突变的位置，一方面是提升握持时的触感，另一方面也能让注塑时的塑料熔体流动更加顺畅，避免出现熔接痕、缺胶等成型缺陷。

　　不同于传统的规则形状手柄，这款手柄的曲面设计不是单纯为了外观造型，每一处曲率变化都对应握持时的手掌受力点：掌根接触的位置曲面做了轻微的内凹，能够承托掌根的压力，拇指按压的位置曲面做了平缓的凸起，刚好贴合拇指指腹的弧度，手指环绕的位置曲面做了细微的收腰，手指扣合时能够自然找到握持位置，不需要刻意调整手势就能达到稳定的握持状态。内侧的空腔结构也预留了足够的空间，如果需要在手柄内部集成控制线路、感应元件，不需要额外修改壳体结构即可完成内置元件的布置，拓展了手柄的应用场景。安装结构的定位面做了0.2mm的预紧量设计，安装到位后手柄与基座之间完全贴合，操作时的力传递直接，不会出现虚位，扳动、按压操作时的手感扎实，没有松散的旷量。
