参数化法兰连接式三通阀体三维设计

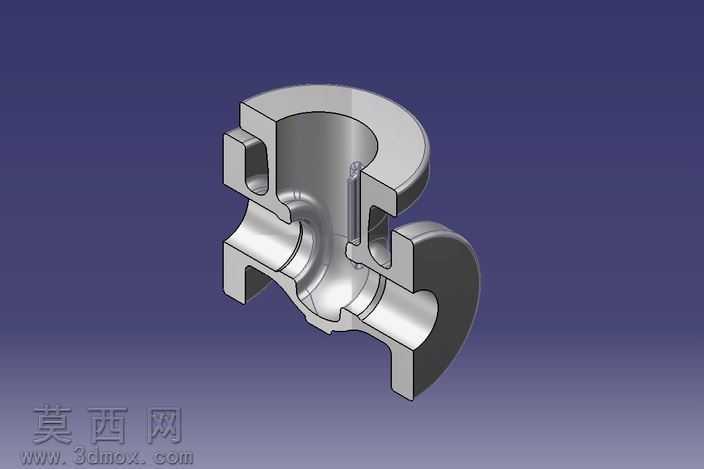

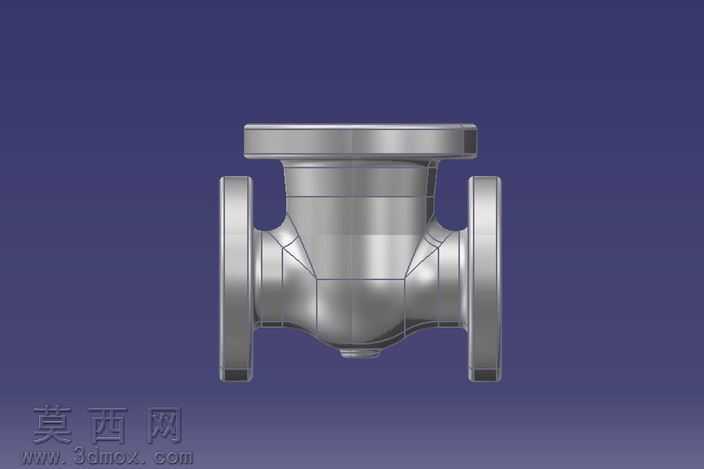

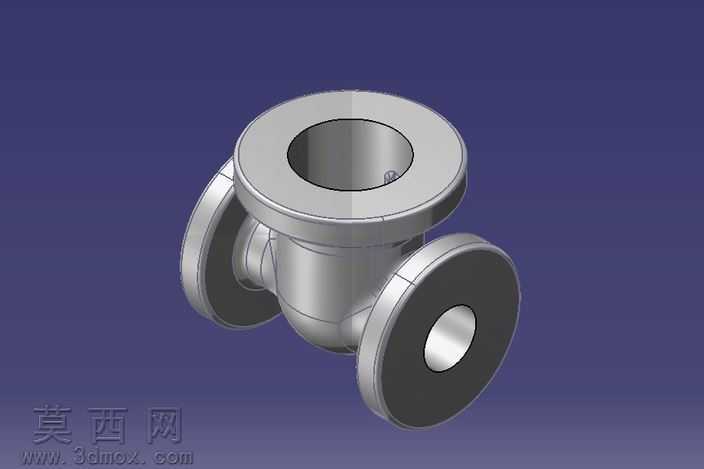

本作品为三通结构的法兰连接阀体三维建模成果，建模过程依托参数化设计逻辑搭建全流程特征树，首先以阀体的对称结构为基准创建主参考平面，明确三个通径的中心轴线位置与法兰端面的定位尺寸，通过参数绑定将通径、法兰盘直径、壁厚、中心距等核心尺寸设置为可驱动变量，后续修改对应参数即可快速生成不同规格的同结构阀体，大幅提升系列化产品的设计效率。建模阶段先绘制各通径的流道截面轮廓，通过旋转特征生成主体流道的基础实体，再分别绘制三个端口的法兰盘截面，拉伸生成带螺栓孔分布的法兰结构，针对阀体中部的腔体过渡区域，采用多截面曲面与实体填充结合的方式完成顺滑过渡，避免流道内壁出现应力集中的锐角结构。布尔运算的应用贯穿建模全程，首先通过布尔加运算将流道主体、三个法兰盘、底部工艺凸台整合为单一基础实体，再通过布尔差运算切除内部流道空腔、法兰盘上的螺栓安装孔、端部的密封槽结构，运算过程中严格保留各特征的历史记录，方便后续对局部结构进行调整优化。材质与渲染阶段，为模型赋予铸造不锈钢材质，调整金属粗糙度与反射参数还原工业铸件的哑光金属质感，对法兰密封面、流道内壁等机加工区域单独设置更高的光洁度参数，通过环境光遮蔽效果凸显阀体表面的铸造分型线、圆角过渡等细节结构，渲染视角选择等轴测视角，完整呈现三个法兰端口的分布位置、阀体中部的腔体轮廓、底部的排污凸台结构，清晰展示产品的整体形态。结构设计上充分考虑阀门的实际工况需求，三个法兰端口的螺栓孔采用圆周均布设计，符合通用管路法兰的安装标准，阀体壁厚根据公称压力等级做均匀过渡，流道转角处采用大圆角设计降低介质流动阻力，底部设置的工艺凸台既可以作为铸造过程的工艺定位基准，也可预留排污口的加工余量，整体结构兼顾安装兼容性、结构强度与流体通过性能，可直接用于后续的阀门装配设计、工程图导出与有限元仿真分析。
