手动螺旋起重千斤顶精密结构设计

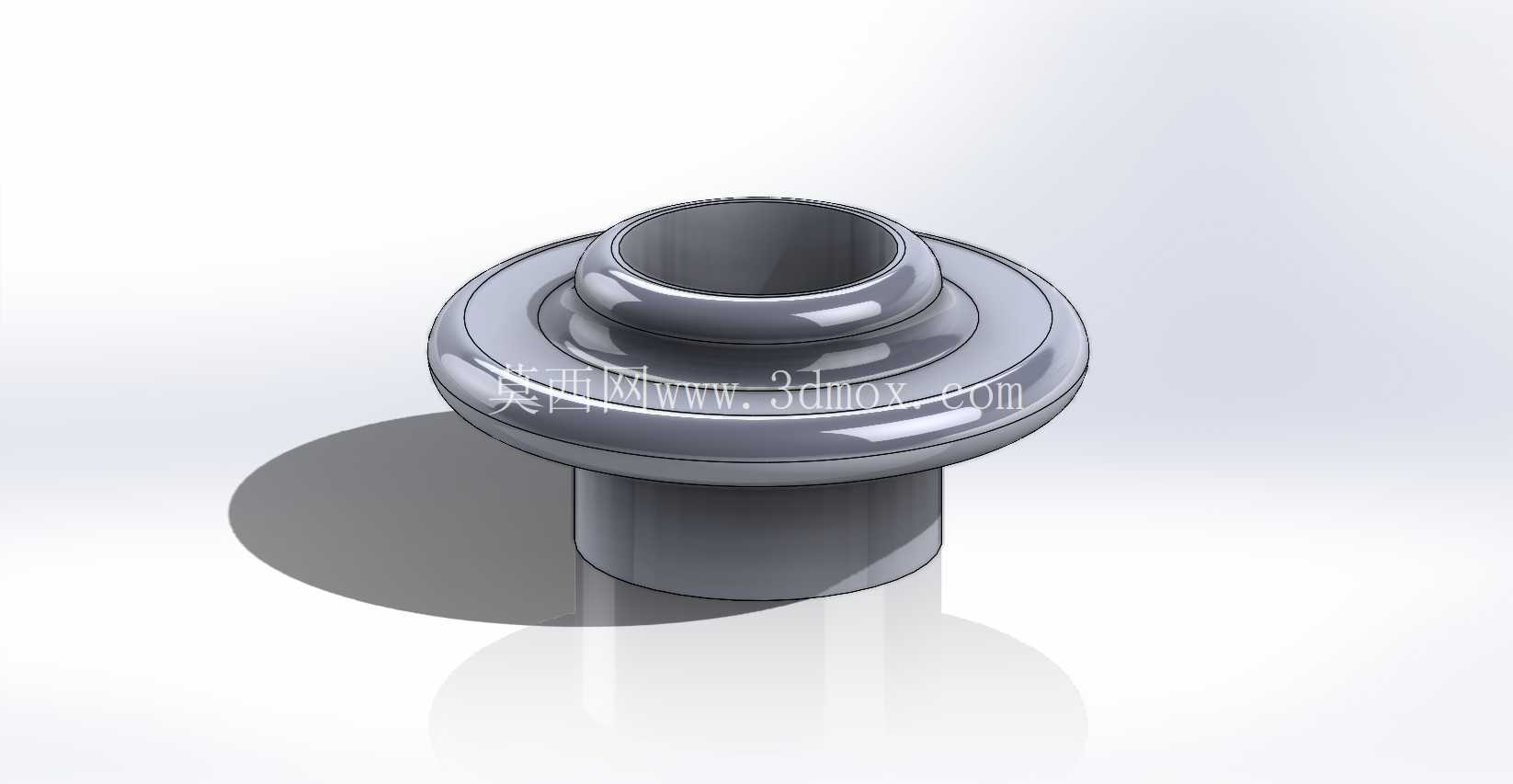

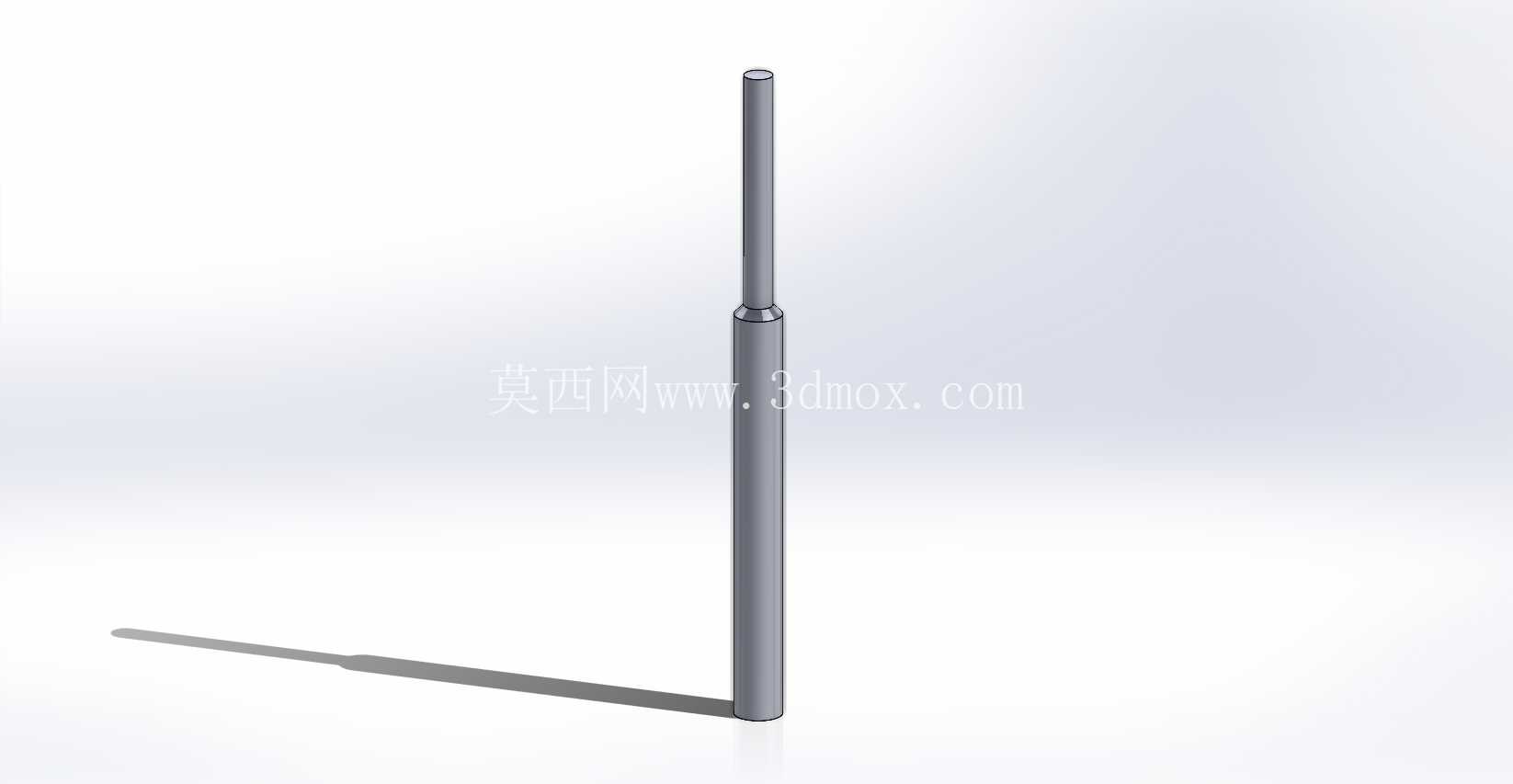

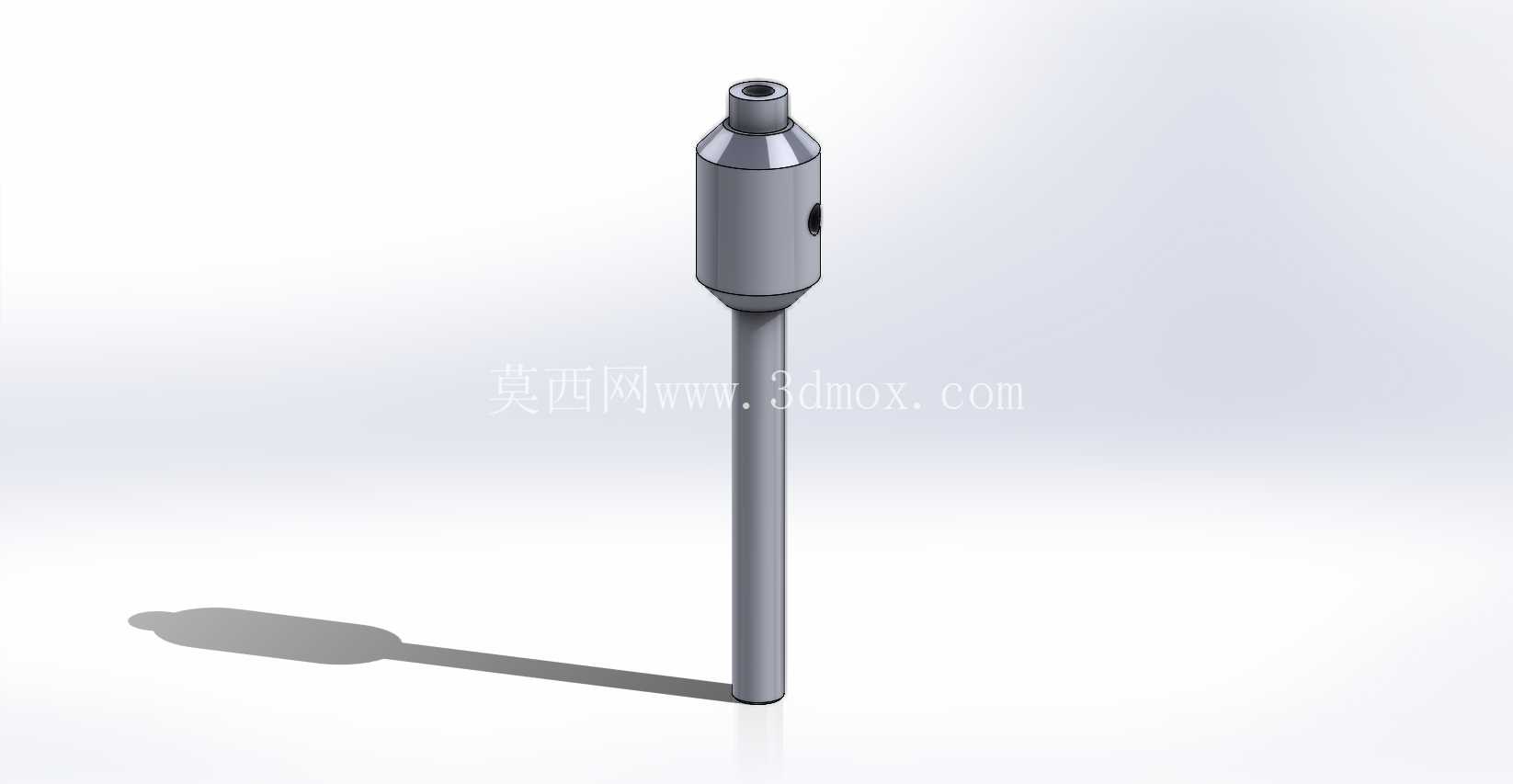

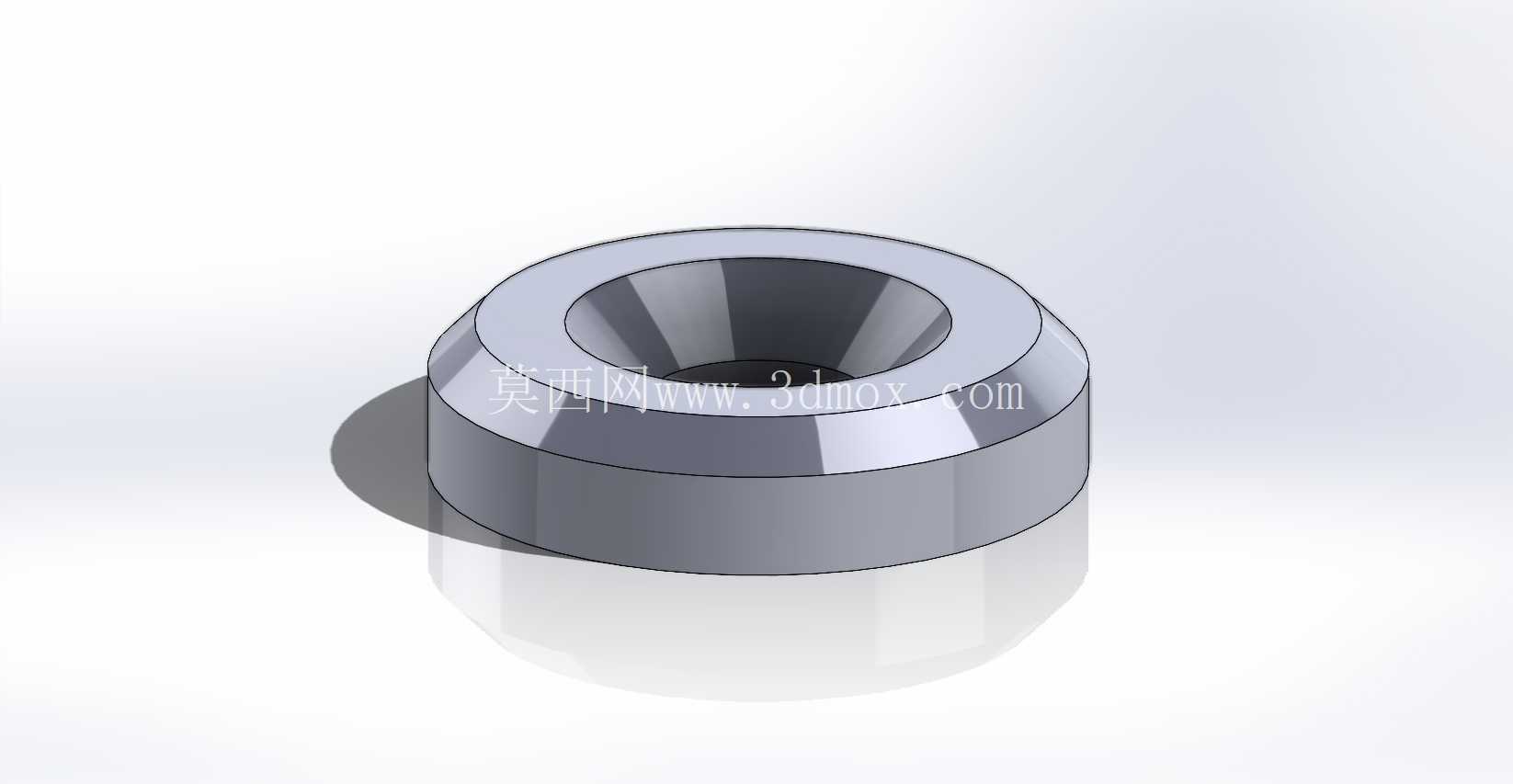

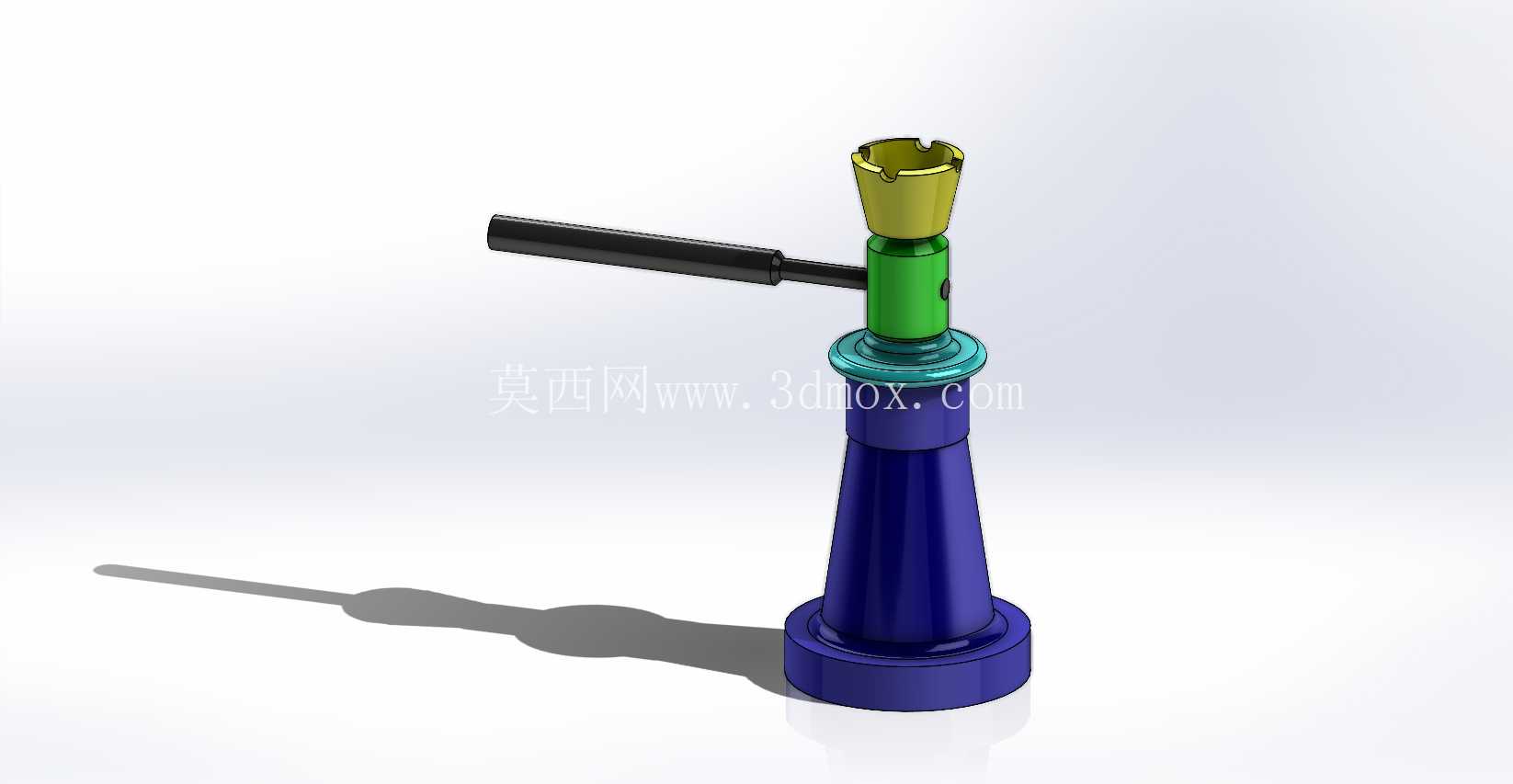

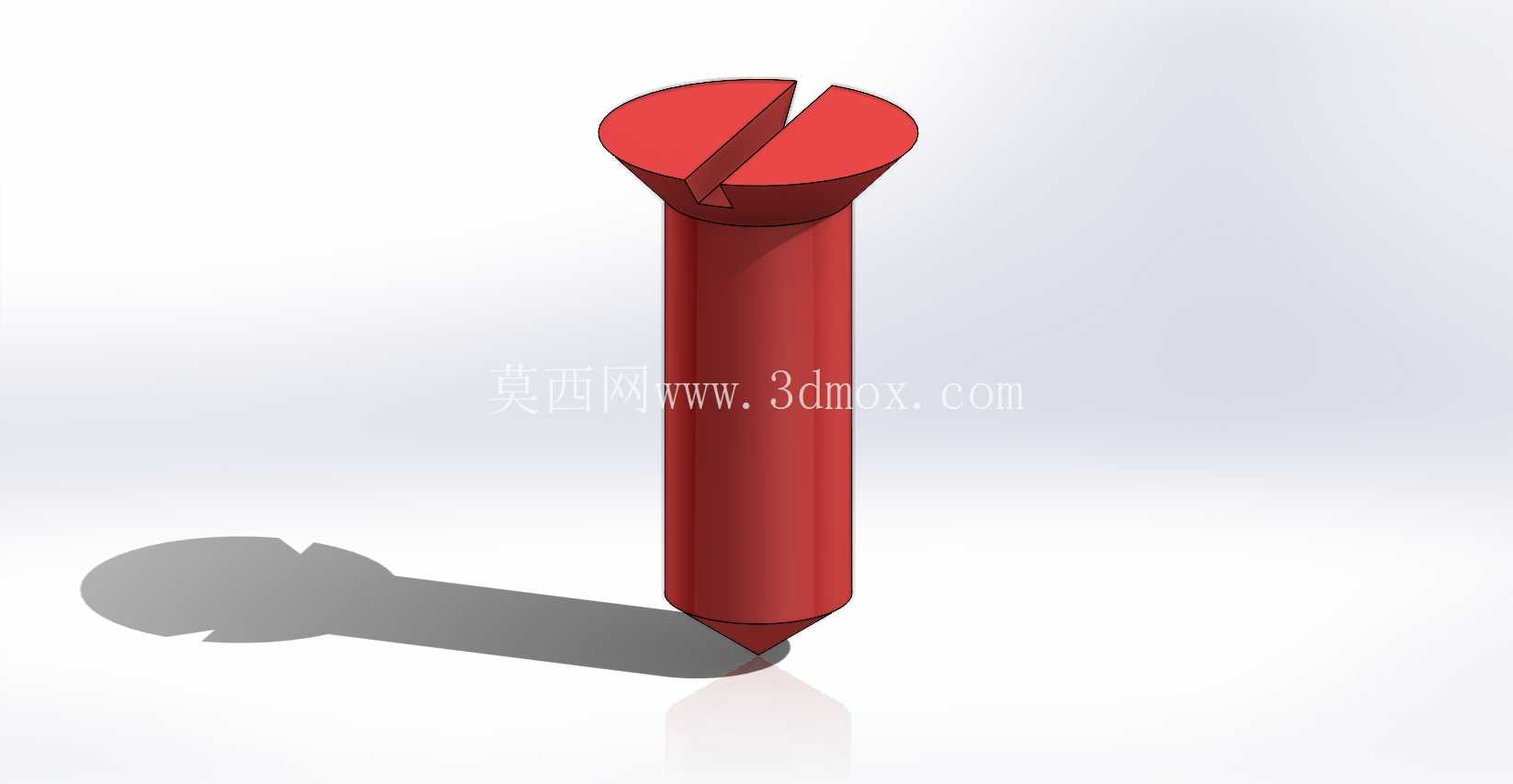

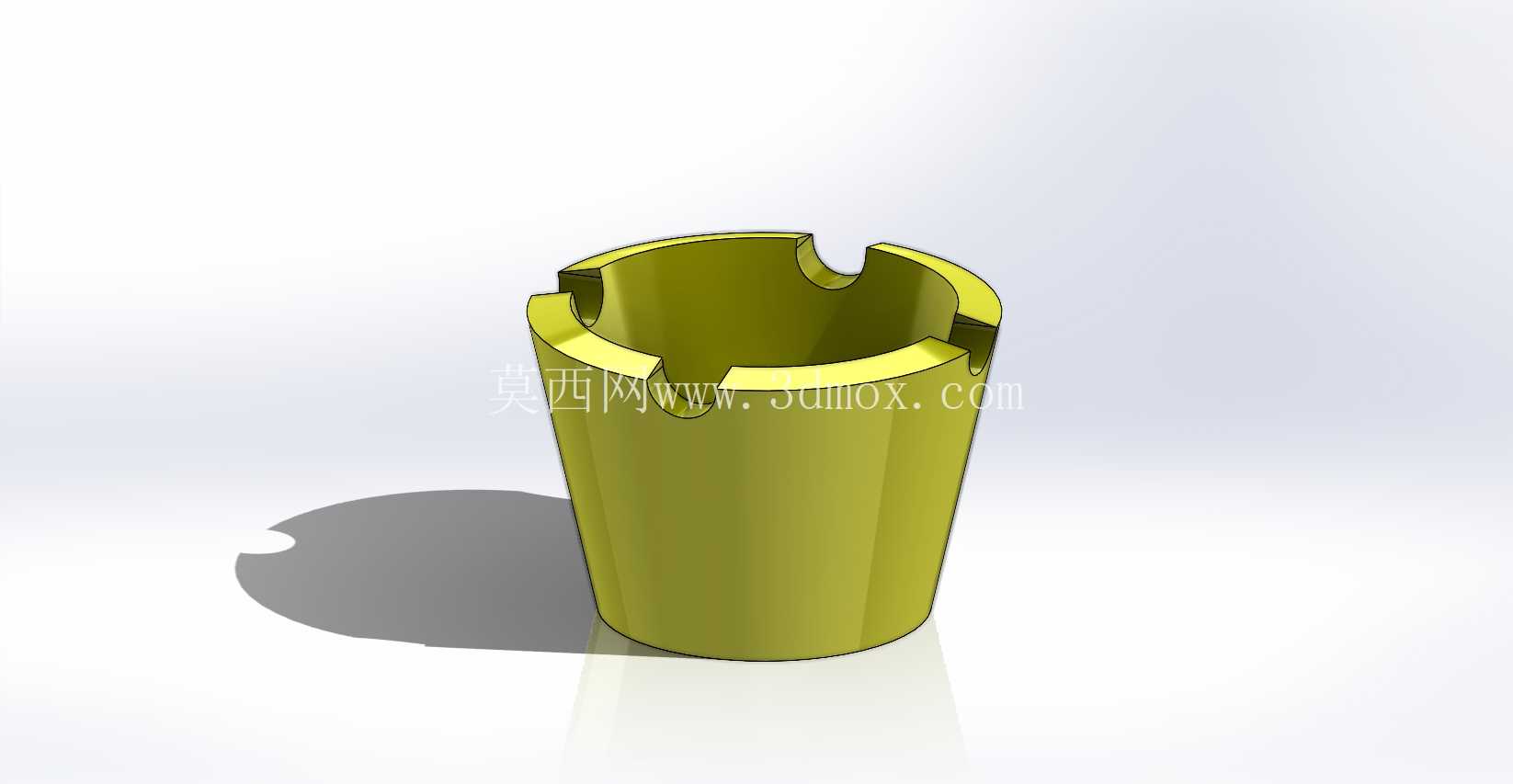

在汽车维保、小型设备安装、冲压模具换模调试这类需要小行程精准顶升的作业场景里，手动螺旋千斤顶一直是一线作业人员手边离不开的基础工装，不同于液压千斤顶存在的油封渗漏、长期承重泄压的问题，纯机械螺旋副传动的结构可以在任意顶升位置实现机械自锁，哪怕长时间承受额定载荷也不会出现滑移回落，作业安全性更有保障。这款螺旋千斤顶的整体结构围绕手动操作的实际需求做了分层设计，底部是带大直径法兰盘的锥形主体基座，锥形结构从下往上逐步收窄，既保证了底座和支撑面接触时有足够的抗倾覆力矩，也避免了下部结构过于笨重带来的搬运负担，基座内腔加工有和升降螺杆匹配的梯形内螺纹，作为整个螺旋传动副的固定螺母段，螺纹牙型选用传动效率适中、自锁性能可靠的梯形牙，牙距经过匹配计算，保证手动操作时摇杆转动一圈的顶升行程符合人体工程学，不会出现行程过慢操作费力、或者行程过快顶升精度不足的问题。上部的升降螺杆顶端设计了带防滑卡槽的顶帽，顶帽内的缺口结构可以卡住被顶升工件的底部凸缘，避免顶升过程中工件滑移偏载，螺杆和顶帽之间设置了推力轴承，减少顶升承重时螺杆转动的摩擦阻力，哪怕在接近额定载荷的工况下，摇杆转动也不会出现卡滞。侧面伸出的操作摇杆采用可拆卸式设计，摇杆插入螺杆上部的径向通孔内，作业时可以根据操作空间的大小调整摇杆的插入深度，空间狭窄时可以缩短摇杆力臂减少转动半径，需要大出力顶升时可以接长摇杆增大力矩，适配不同的作业环境。设计过程中对每个配合面的公差都做了针对性优化，螺杆和基座螺母的配合选用中等间隙的传动配合，既保证转动顺畅不会卡涩，也避免间隙过大带来的顶升晃动，顶帽和螺杆端部的推力轴承配合面做了平面度处理，保证承重时轴承受力均匀，不会出现偏磨导致的转动阻力陡增。基座底部的法兰盘端面加工有防滑纹路，和地面或者工装垫铁接触时可以增大摩擦力，减少顶升过程中底座移位的风险，整体结构没有复杂的液压密封件、电控元件，哪怕在多粉尘、有少量油污的车间环境里也能可靠工作，日常维护只需要定期给螺纹副涂抹润滑脂即可，不需要复杂的保养流程。从安装边界来看，这款千斤顶收缩状态下的整体高度适配多数乘用车底盘的最低离地间隙，不需要额外挖地沟或者使用高位举升机就能完成轮胎更换、底盘小件检修这类作业，顶升行程覆盖了小型冲压模具的合模调试高度差，在模具车间里也可以用来配合完成模具的微调对位，顶帽的直径尺寸经过优化，既不会因为直径过小导致被顶工件局部压应力过大出现变形，也不会因为直径过大影响狭小空间内的对位操作。每个结构部件都经过单独的受力校核，基座的锥形壁厚按照额定承重下的压应力、弯曲应力复合工况做了加厚处理，螺杆的小径尺寸满足轴向受压时的稳定性要求，不会出现失稳弯曲的问题，摇杆的直径按照最大手动操作力下的扭转强度做了匹配，不会因为用力过猛出现摇杆弯折断裂的情况。特殊垫圈设置在螺杆和基座的接触端面，用来减少螺杆转动时的端面摩擦，同时阻挡外部的粉尘、铁屑进入螺纹副内部，延长传动结构的使用寿命，定位杆结构用来限制螺杆的最大顶升行程，避免螺杆旋出过长导致螺纹啮合齿数不足出现滑牙风险，杯形支撑结构在顶帽下部形成均匀的力传递路径，把顶帽承受的载荷均匀传递到螺杆轴线上，避免偏载带来的螺杆弯曲问题。整个结构的设计完全围绕一线作业的实际痛点展开，没有多余的装饰性结构，所有外形特征都服务于功能需求，不管是作为维保作业的随车工具，还是车间里的辅助工装，都能稳定完成小行程精准顶升的作业需求，螺旋传动的特性也让顶升高度可以实现毫米级的微调，在需要精准对位的装配场景里比液压顶升设备更具操作优势。
