DIY雕刻机用100V800W直流主轴结构

在桌面级DIY数控雕刻设备的搭建过程中，主轴作为直接承担切削作业的核心动力输出部件，其结构合理性、安装适配性直接决定了整套设备的加工精度、负载能力与长时间运行稳定性。这款适配100V供电、额定输出功率800W的直流主轴，正是面向小型CNC雕刻机的DIY改装、桌面级加工设备的配套需求开发的动力单元，在非金属软金属雕刻、小型零件铣削、PCB板制作等场景中有着极高的适配性。

从实际应用场景来看，这类直流主轴多用于行程在400*400mm以内的桌面型雕刻设备，区别于工业级高速水冷主轴，它的结构更紧凑，安装固定方式更灵活，不需要复杂的水冷循环管路，仅靠自然散热即可满足日常小负载加工的散热需求，非常适合个人DIY玩家、小型工作室做木工浮雕、亚克力切割、软铝件轻铣、塑料零件加工等作业，在教学用小型数控设备、桌面级打样设备中也能看到这类主轴的应用。

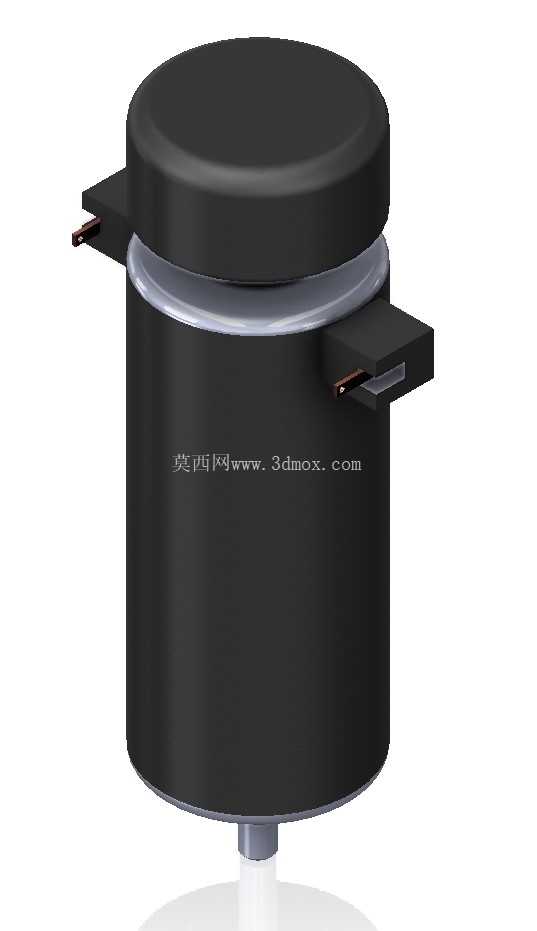

从功能特性上看，这款直流主轴采用侧出接线端子的结构设计，两个对称分布的接线端分别布置在筒体上部的两侧凸台上，接线端子做了内嵌式的防护设计，既可以避免加工过程中飞溅的切屑、切削液直接接触接线部位造成短路，也能让走线方向顺着安装座的侧面排布，不会和Z轴的运动拖链产生干涉。主轴筒体采用圆柱形主体结构，上部的端盖做了加厚设计，内部集成了轴承限位结构，能够承受加工过程中产生的径向切削力，减少主轴高速运转时的径向跳动，保证加工面的光洁度。主轴下部的输出轴做了标准的夹头安装位，可以适配不同直径的雕刻刀具、铣刀，满足不同加工工序的装刀需求。

在设计思路上，这款主轴优先考虑了DIY场景下的安装便利性，没有采用工业主轴常用的ER夹头座外置、水冷套嵌套的复杂结构，而是将电机本体、轴承室、输出轴集成在同一个圆柱筒体内，整体结构零件数量少，装配难度低，玩家自行维护更换轴承、清理内部积尘的时候不需要拆解过多复杂结构。筒体表面做了哑光黑色的氧化处理，既可以提升金属筒体的散热效率，也能在加工环境中起到耐脏、抗轻微磕碰的作用，避免加工过程中飞溅的切屑刮花筒体表面。上部端盖和筒体之间做了台阶式的配合面，配合密封胶圈可以阻挡加工产生的粉尘进入电机内部，延长电机的使用寿命。两侧的固定凸台和筒体为一体化结构，相比额外加装固定抱箍的安装方式，一体化凸台的结构刚性更好，不会因为抱箍锁紧力不足出现主轴在重切削时打滑、偏转的问题，凸台上预留的安装孔位可以直接和常见的DIY雕刻机Z轴滑台安装板匹配，不需要额外加工转接件，降低了玩家的安装门槛。

从外形尺寸与安装边界来看，这款主轴的主体筒体直径控制在适合桌面设备安装的范围内，整体高度不会占用过多Z轴的有效行程，安装时只需要在Z轴安装板上对应凸台的孔位加工对应的安装孔，即可完成固定，不需要大尺寸的抱箍座来夹持筒体，能够节省Z轴滑台的安装空间。主轴下部输出轴的伸出长度经过优化，既可以保证装刀后刀具和加工台面之间有足够的安全距离，也不会因为轴伸过长导致高速运转时出现振刀问题。接线端子的凸台向外伸出的长度经过控制，不会超出Z轴滑台的侧面边界，避免设备X轴运动时凸台和设备机架、拖链产生碰撞。筒体下部的轴肩位置做了限位设计，安装时可以快速定位主轴的伸出长度，不需要反复调整主轴的上下位置来确定刀尖的初始高度，能够减少设备调试的时间。

在实际选型搭配时，这类直流主轴需要匹配对应的直流调速器来实现转速调节，额定转速区间可以覆盖日常雕刻作业的常用转速范围，在加工木材、亚克力等低硬度材料时可以调高转速获得更光滑的加工切面，加工软铝、铜等金属材料时可以适当降低转速配合进给，减少刀具的磨损。相比同功率的交流主轴，这款直流主轴的启动扭矩更大，低速运转时的扭矩输出更平稳，不会出现小进给切削时堵转的问题，非常适合DIY设备常见的小切深、慢进给的加工工况。它的整体重量控制在合理范围内，不会给Z轴的升降传动机构带来过大的负载，搭配普通的滚珠丝杠或者皮带传动的Z轴结构即可顺畅运行，不需要额外升级Z轴的驱动部件来适配主轴重量。
