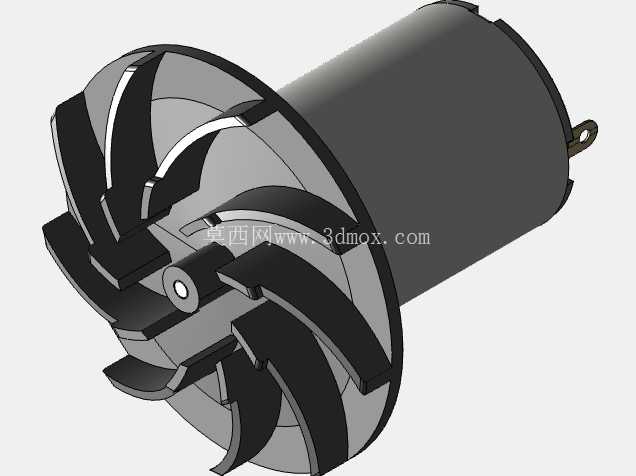

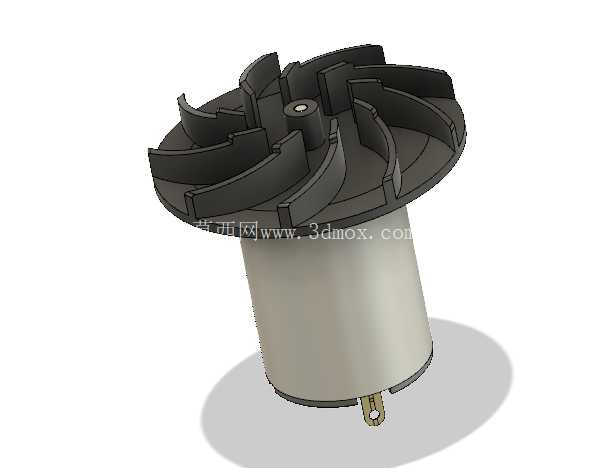

手持式吸尘器动力与风叶集成组件

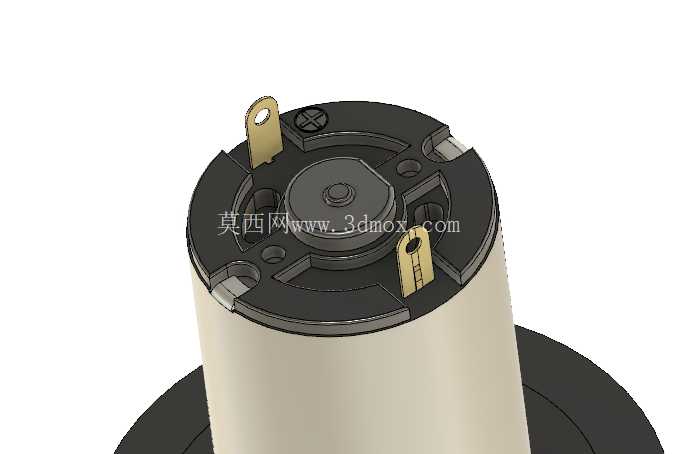

在小型清洁设备的结构开发环节，手持类清洁产品的动力输出与负压发生单元的集成度，直接决定整机的握持重量、风道效率与续航表现，这套集成化的电机叶轮组件，正是针对手持类真空清洁设备的紧凑安装空间开发的核心功能部件。日常居家清洁、车载缝隙除尘、桌面小型碎屑清理这类场景下，用户对设备的重量敏感度极高，传统分体式的电机加独立风轮装配结构，不仅需要额外预留联轴器的安装空间，还会因为装配同轴度误差带来运转振动、风损增大的问题，这套组件直接将离心叶轮与电机输出轴做一体化适配设计，从根源上减少了中间传动环节的能量损耗。从功能实现逻辑来看，下部的直流动力单元负责输出额定转速，上部的前倾式离心叶轮在高速旋转时，会在叶轮中心区域形成稳定负压区，将含尘气流从设备前端的吸入口导入，经过叶轮的动能增压后送入后续的尘气分离结构，叶轮的叶片采用不等距排布设计，能够有效降低高速旋转时的气流啸叫，优化手持设备使用时的噪音表现。设计过程中首先要匹配手持设备的安装边界，电机筒体的外径控制在常规手持机的握柄内腔适配范围内，叶轮的最大外圆尺寸不超过尘桶进风腔的内径，避免叶轮旋转时与腔体内壁发生刮擦，叶轮中心的轴孔与电机输出轴采用过盈配合加止转扁位的结构，不需要额外的紧固螺丝就能传递大扭矩，同时也减少了零件数量，降低装配工序的复杂度。叶轮的上盖与叶片做一体化结构设计，避免了拼接缝隙带来的风阻损失，叶片的型线经过多轮流道仿真调整，在保证足够负压值的前提下，尽可能降低气流在叶片间的湍流损耗，电机尾部的供电引脚采用直插式焊片设计，能够直接与设备内部的驱动电路板对接，不需要额外的转接导线，减少内部走线的空间占用。实际装配时，整个组件只需要通过电机筒体上的定位胶圈与机壳内腔的定位台阶配合，就能完成同轴度定位，不需要额外设计复杂的固定支架，胶圈同时还能起到隔振作用，吸收电机高速运转时的高频振动，避免振动传递到机壳握持区域带来的麻手感。针对手持设备容易出现的进风杂物卡滞问题，叶轮的叶片根部做了圆角过渡处理，即使有细小的硬质颗粒进入流道，也不容易卡在叶片与底座的夹角位置，电机的输出轴端做了密封挡边设计，能够阻挡含尘气流进入电机内部轴承位置，延长轴承的使用寿命。在结构建模过程中，需要重点校验叶轮旋转时的动平衡余量，每个叶片的重量差控制在极小范围内，避免高速旋转时出现偏心振动，同时还要校核电机筒体与叶轮底座的配合间隙，保证在长时间运转升温后，不同材质的部件热胀冷缩不会出现干涉卡滞。这类集成组件的应用，能够大幅简化手持吸尘器的整机结构设计，开发人员不需要再单独匹配电机与风轮的适配参数，直接按照组件的安装边界预留腔体空间即可，能够有效缩短整机的开发周期，同时也能保证动力单元的性能一致性，避免因为分体装配带来的个体性能差异。
