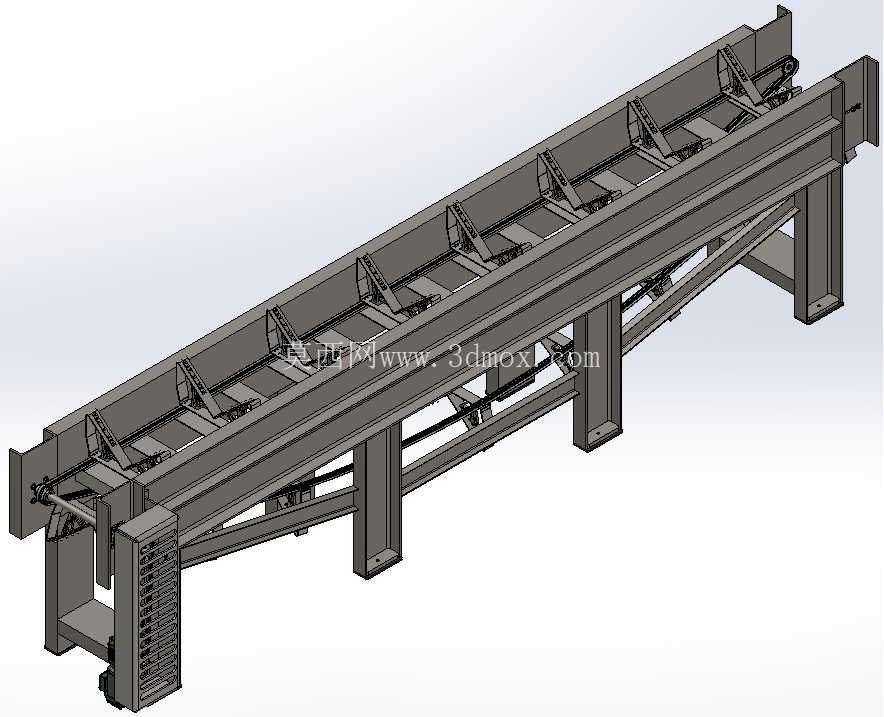

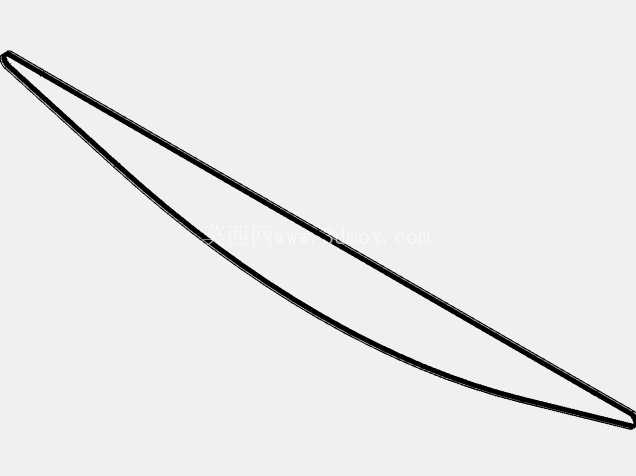

林业原木输送用树干输送设备结构

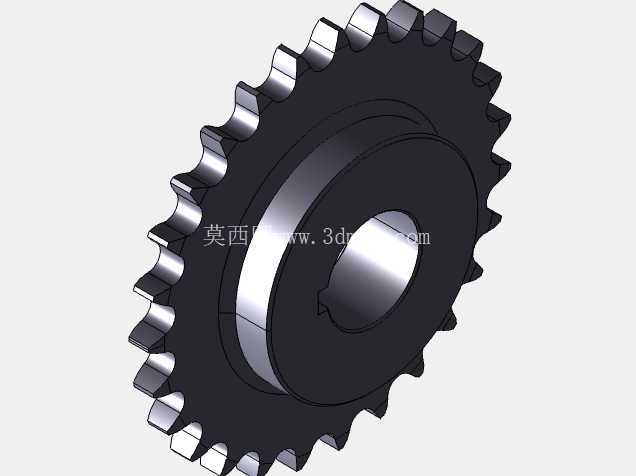

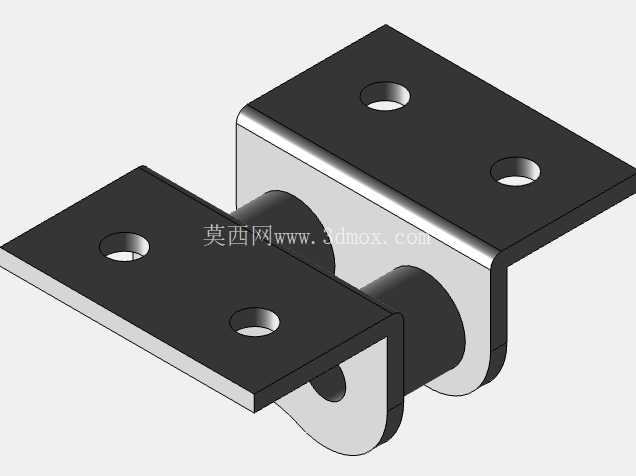

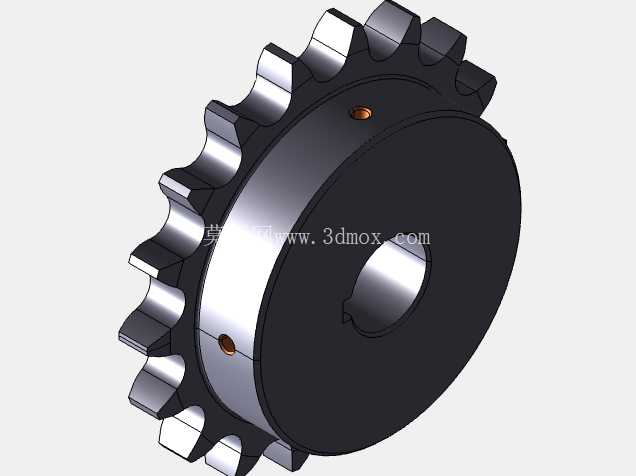

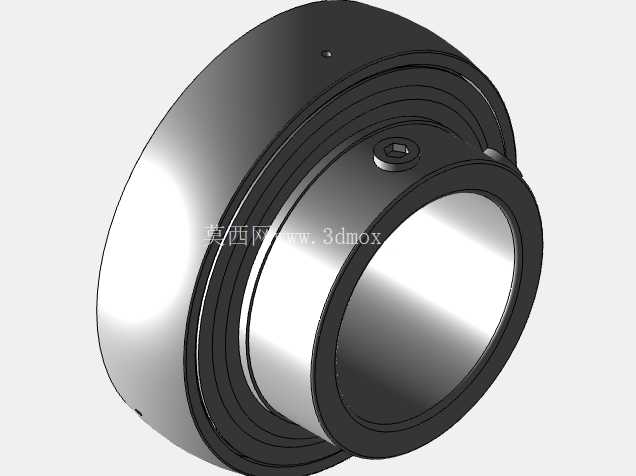

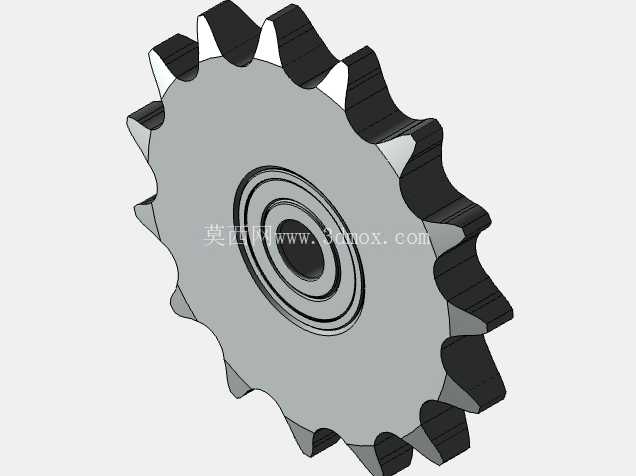

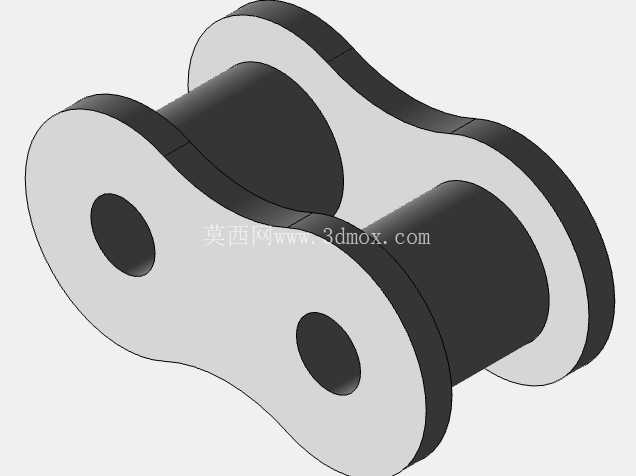

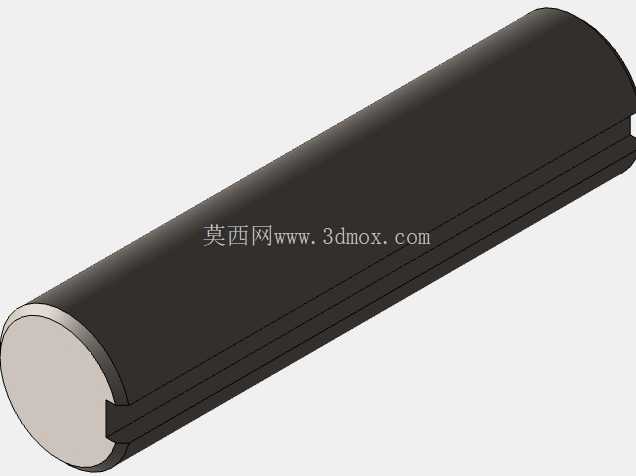

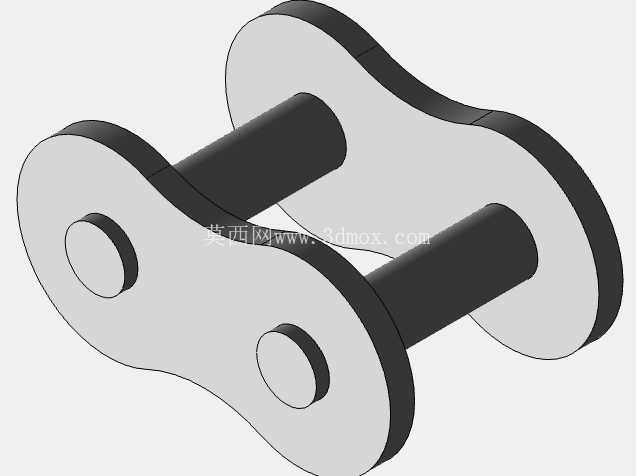

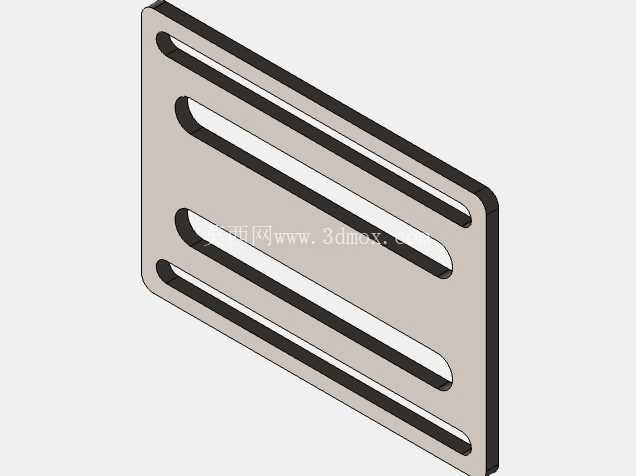

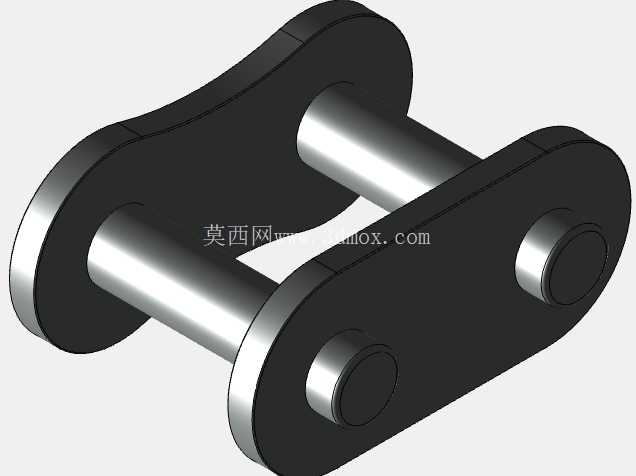

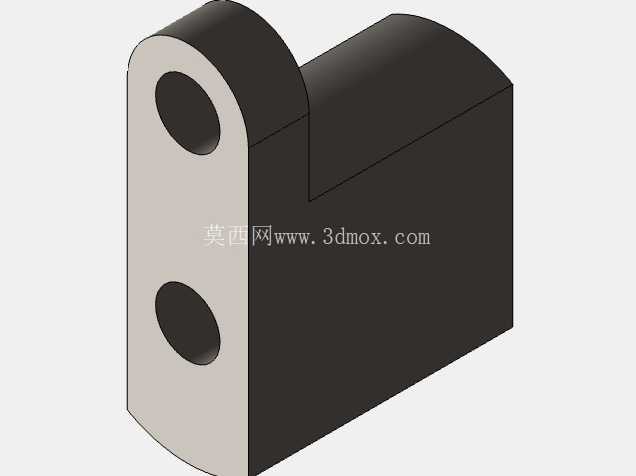

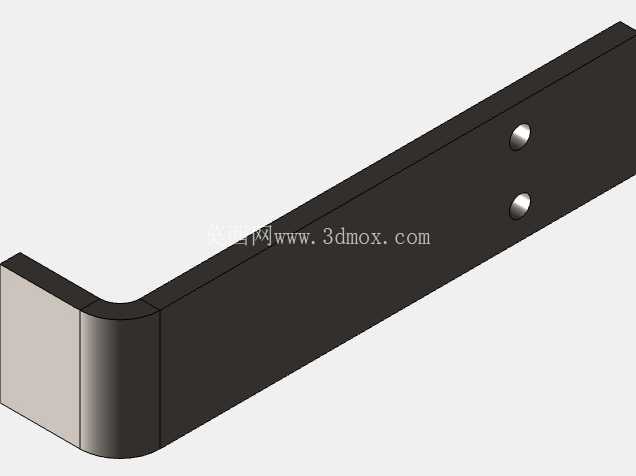

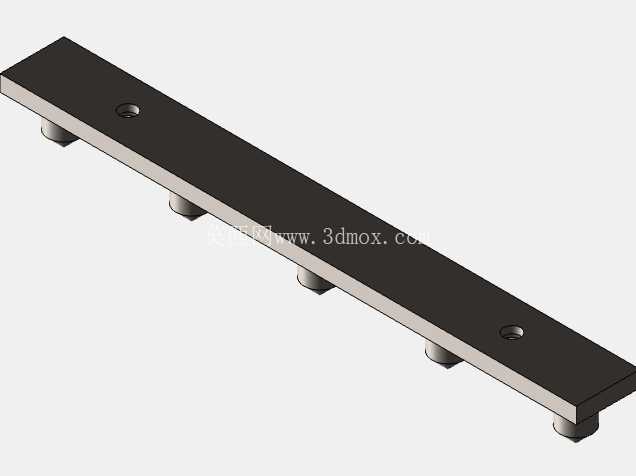

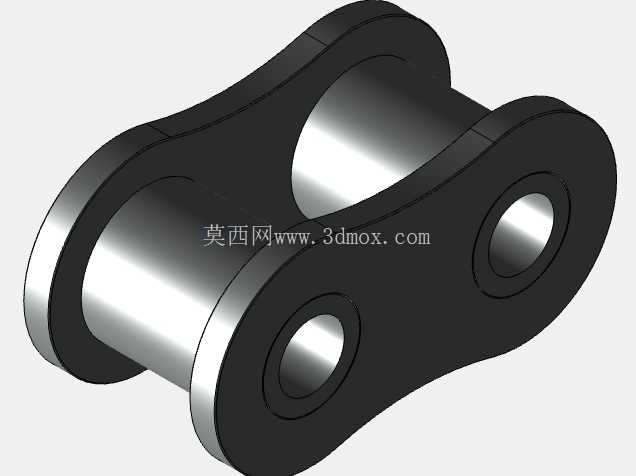

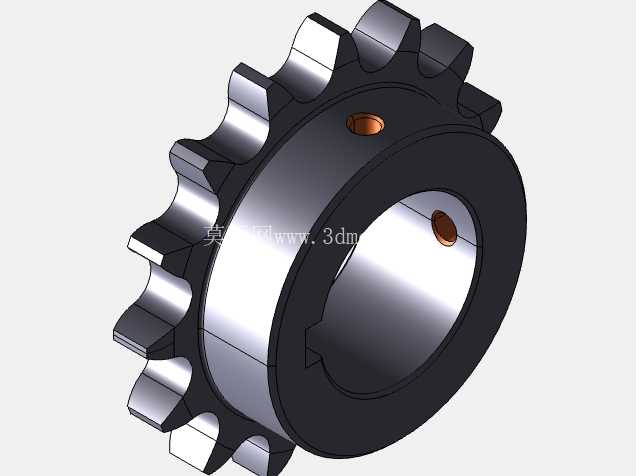

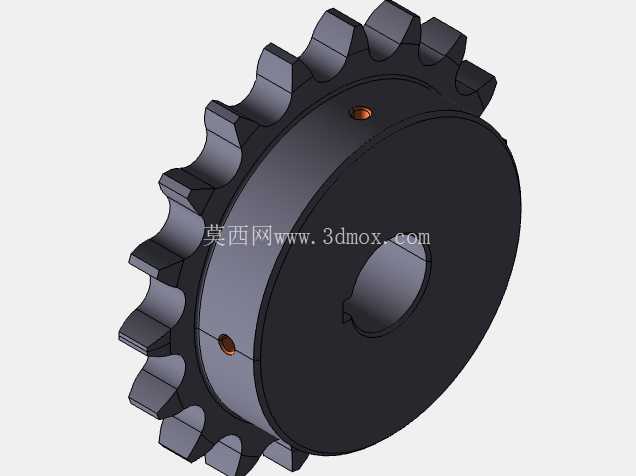

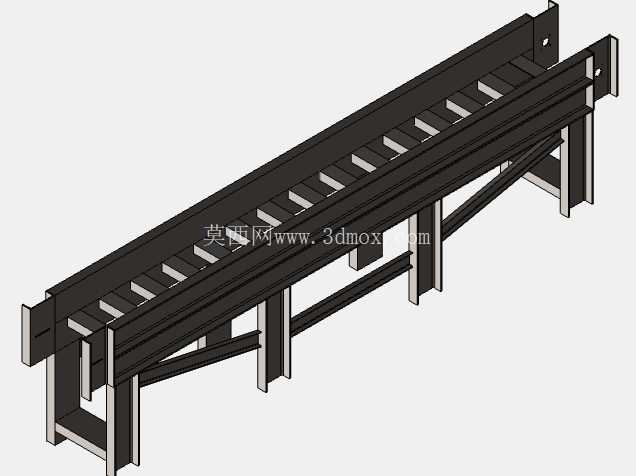

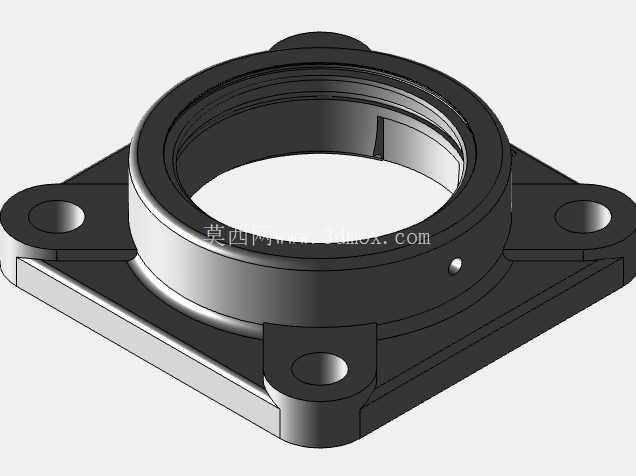

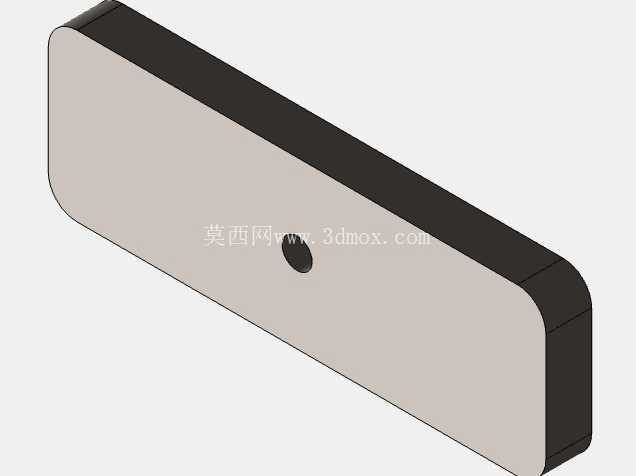

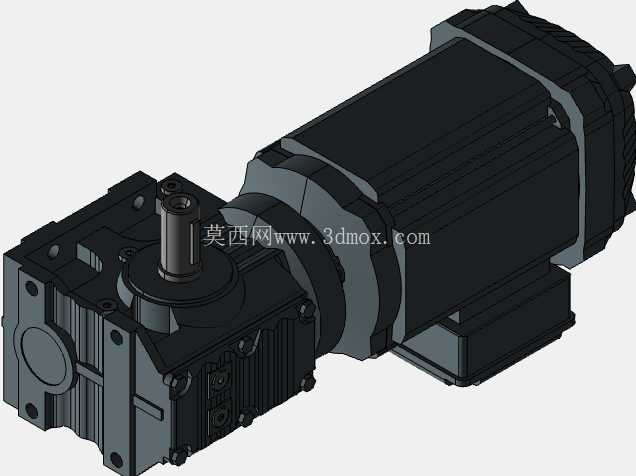

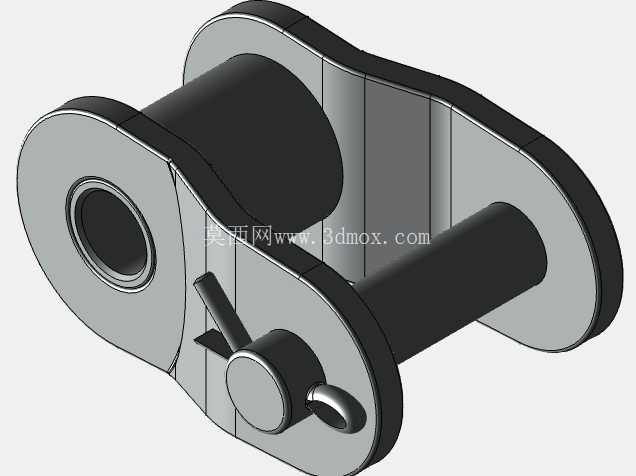

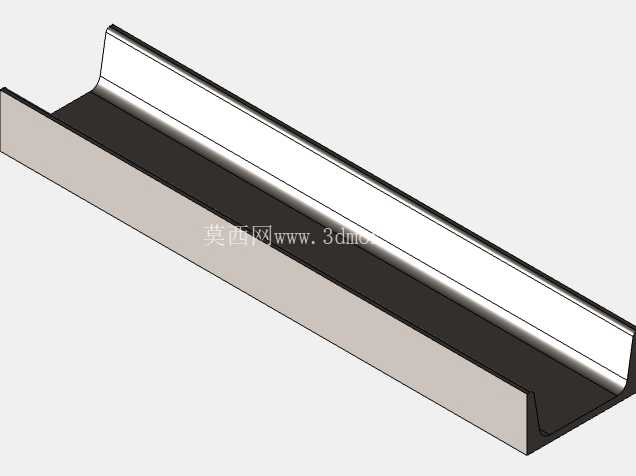

在林区木材初加工、贮木场原木转运以及人造板生产备料工段，这类树干输送设备承担着衔接各工序的核心物料流转作用，区别于普通散料或规整件输送设备，其结构设计完全围绕长尺寸、大重量、外形不规则的原木树干物料特性展开，避免输送过程中出现卡滞、滚落、偏载等现场常见问题。从实际工况适配来看，设备的承载框架采用型钢焊接成型的桁架式结构，主支撑梁选用抗弯截面模量更大的矩形型钢，沿输送方向的跨距设置充分考虑单根树干的最大长度边界，避免短料掉落、长料悬臂剐蹭周边设备的问题，支腿部分预留了与地面预埋板螺栓连接的安装孔位，可根据现场地坪标高调整支腿调节螺栓高度，保证输送面整体水平度偏差控制在允许范围内，防止物料因倾斜出现单侧滑移。输送执行部分采用间隔排布的承载托板配合链条传动结构，托板表面设置有凸起的防滑挡边，挡边高度经过多轮工况验证，既能够保证不同直径的树干在输送过程中不会沿垂直输送方向滚落，又不会在上下料工位对人工或辅助上料设备造成干涉；传动端的张紧结构设置在设备尾部，采用丝杠调节式张紧，可在设备长期运行出现链条伸长后，快速调整张紧行程，无需拆解主体结构即可完成维护，降低现场运维的工作量。驱动单元布置在设备的进料端一侧，采用低速大扭矩的传动配置，启动时可平稳克服整段输送面满载树干的静阻力，避免启动冲击造成的物料窜动，同时驱动端设置有过载保护结构，当输送面出现超大直径木料卡滞时，可自动切断动力输出，保护传动部件不会因过载出现变形或断裂。从设计逻辑上，该设备的结构建模完全遵循实际工程验证流程，首先针对林区及木材加工场景的常见树干规格做了参数统计，确定了输送面宽度、挡边高度、托板间距的核心尺寸边界，托板间距设置兼顾了小直径小径木与大直径原条的输送需求，不会出现小径木从托板间隙掉落的问题；整体结构的受力校核覆盖了满载偏载、启动冲击、卡滞过载等多种极端工况，各焊接节点的焊缝尺寸、型材壁厚选择都经过力学计算验证，避免长期运行出现结构疲劳变形。设备的进料端设置有导向喇叭口结构，可配合前端的抓木机、上料皮带完成树干的导正，无需人工额外辅助摆正即可让树干沿输送方向平稳进入输送段，出料端可衔接剥皮设备、锯切设备或者原木堆垛工位，根据后续工序的高度差要求，可调整出料端的支腿高度实现不同的输送倾角，适配不同生产线的布局需求。考虑到木材加工现场多木屑、多粉尘的工况，设备的所有传动轴承都采用了带密封结构的外球面轴承，可阻挡木屑粉尘进入轴承滚道，延长润滑维护周期，链条传动部分设置有可拆卸的防护罩，既能够避免运行过程中人员误触造成安全隐患，又可以阻挡大量木屑直接落到链条啮合部位，减少链条的异常磨损。设备的侧边预留有传感器安装支架位置，可根据现场自动化需求加装料位检测、到位检测传感器，实现与前后工序设备的联动控制，无需额外焊接支架破坏原有结构的防腐涂层；整体结构的涂装采用重型防腐涂装工艺，可适应林区高湿度、户外作业的腐蚀环境，延长设备的整体使用寿命。在结构细节处理上，所有与物料接触的边角都做了圆弧倒角处理，避免尖锐棱角剐蹭树干造成树皮过度脱落，也防止上料过程中对操作人员造成刮擦伤害；设备底部预留有清料间隙，日常维护时可快速清理掉落到设备下方的树皮、木屑，无需拆解主体结构即可完成现场清洁工作。
