可翻转式框架类工件焊接定位工装

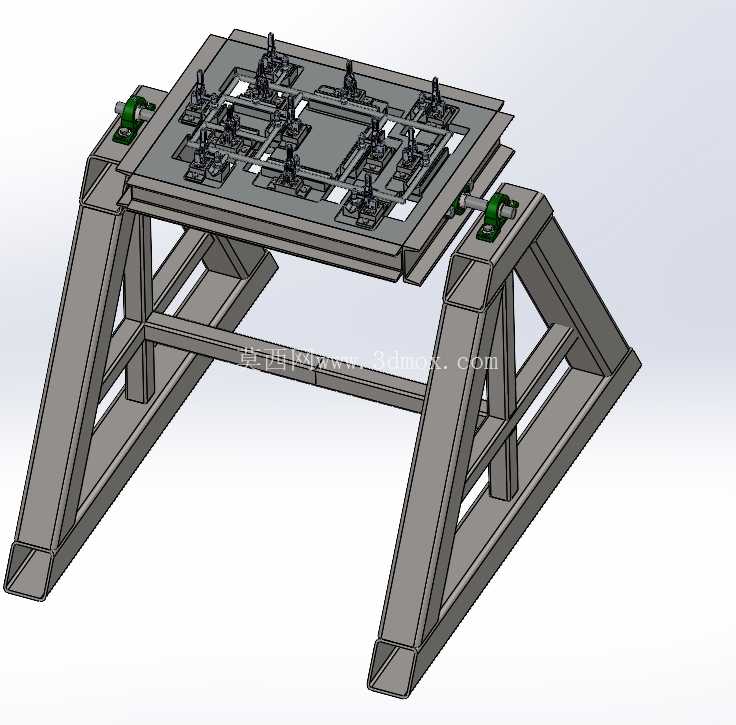

这套焊接定位工装主要面向中小型框架类钣金、型材组合工件的批量组焊工序，在五金结构件、小型设备机架、钣金箱体框架的焊接生产场景中适配性极强，能解决传统手工组焊时工件定位偏差大、翻面作业需反复吊装、焊缝成型一致性差的常见问题。工装整体采用双侧支腿支撑结构，支腿选用矩形型钢焊接成型，斜向支撑筋与横向连接梁形成稳定的三角受力结构，可承受最大500kg的工件载荷，双侧支腿的安装地脚预留了膨胀螺栓固定孔，可直接固定在车间混凝土地面或焊接工作平台上，安装时需保证两侧轴承座的同轴度误差不超过0.2mm，避免翻转时出现卡滞。工装的核心作业面为上层定位平台，平台采用厚钢板加工而成，表面根据对应工件的定位需求布置了多组快速夹钳与定位挡块，所有定位元件的安装位置均经过公差匹配，定位销与工件基准孔的配合间隙控制在0.05-0.1mm之间，可保证工件装夹后各焊接边的位置度误差不超过0.3mm，满足常规结构件的焊接尺寸精度要求。平台两端通过翻转轴与两侧支腿上的带座轴承连接，其中一端的转轴延伸端配套了锁紧机构，可在0度、90度、180度三个常用作业角度实现快速锁止，焊工无需借助起重设备即可手动完成工件翻面，能够轻松完成工件正面、侧面、背面所有焊缝的连续焊接作业，大幅减少工件吊装翻转的辅助时间，同时避免吊装过程中工件变形或定位偏移。设计过程中充分考虑了焊接作业的操作空间，支腿的高度设置为850mm，符合成年焊工站立作业的人机工程学高度，平台下方预留了足够的焊枪操作空间与焊渣掉落空间，两侧支腿之间的横向连接梁可作为临时置物台放置焊接工具或待装小零件。定位平台上的夹钳安装位置预留了通用安装槽，可根据不同规格的工件调整夹钳与定位块的位置，适配一定尺寸范围内的不同框架类工件焊接需求，无需重新制作整套工装，降低多品种小批量生产的工装投入成本。整套工装的所有钢结构件均做了去应力退火处理，避免长期受焊接高温影响出现结构变形，转轴与轴承配合处做了表面淬火处理，提升耐磨性能，延长工装的整体使用寿命。在实际生产应用中，这类工装可搭配焊接变位器或焊接机器人使用，也可单独用于手工焊接工位，相比传统的平板定位工装，作业效率可提升40%以上，工件焊接后的尺寸一致性可提升60%，同时降低焊工的劳动强度，减少翻面作业的安全隐患。需要注意的是，工装安装时需保证整体水平度误差不超过0.1mm/m，日常使用中需定期对翻转轴、轴承位置加注润滑脂，检查锁紧机构的磨损情况，及时更换磨损的定位销与夹钳橡胶垫，避免定位精度下降影响焊接质量。
