多工位压铸件钻孔定位工装夹具结构

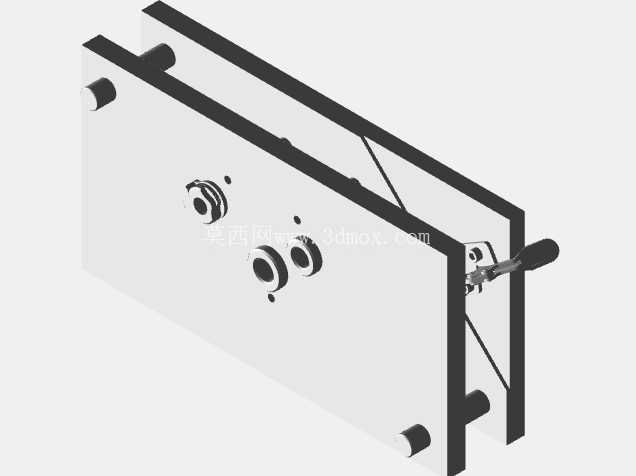

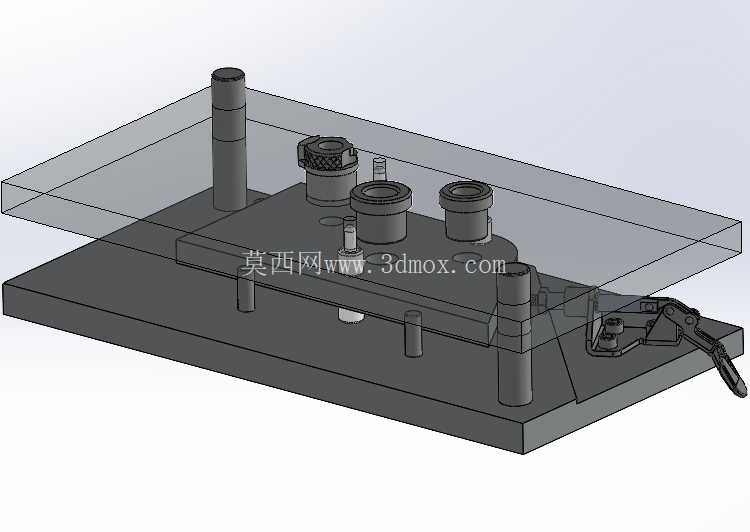

这套钻孔定位夹具主要面向压铸件的批量钻孔工序设计，适配中小型压铸件的多孔位同步加工场景，在压铸后序机加工产线中，可直接安装在普通台钻、多轴钻床的工作台面，替代传统的划线找正、逐件装夹的作业模式，能大幅降低单件装夹的辅助工时，同时规避人工划线带来的孔位偏差问题。从结构布局来看，整套夹具采用双层板式架构，底部为厚度20mm的45号钢调质底板，作为整套工装的安装基准，底板上预留的四个沉头安装孔可配合T型螺栓直接固定在钻床工作台的T型槽内，安装时需先找正底板与钻床主轴的垂直度，保证后续装夹的基准统一。上层为可开合的钻模板，通过四根等高导向立柱与底板连接，导向立柱与钻模板之间采用滑动配合，开合行程控制在80mm，既方便工件的上下料操作，又能保证钻套与工件待加工孔位的同轴度。钻模板上根据工件待加工孔的位置，镶嵌了四个不同内径的硬质合金钻套，钻套内径与对应钻头的外径采用H7/g6的间隙配合，既可以引导钻头精准进给，避免钻孔偏斜，又能减少钻头与钻套的磨损，延长钻套使用寿命。在夹具的侧端配置了一套水平式快速夹钳，当工件放置到底板的定位凸台上后，压下钻模板，扳动快速夹钳的手柄即可将钻模板与工件完全锁紧，锁紧力可通过夹钳上的调节螺栓调整，避免压伤工件表面，同时保证钻孔过程中钻模板不会出现窜动。底板上的定位结构采用一面两销的经典定位方式，一个圆柱销和一个菱形销分别对应工件上的两个工艺定位孔，限制工件的六个自由度，完全满足钻孔工序的定位精度要求，定位销采用可拆卸结构，当更换同系列不同规格的工件时，只需更换对应的定位销和钻模板，即可快速切换生产型号，减少工装换型的时间。在实际生产应用中，这套夹具适配的压铸件多为铝合金材质，壁厚在3-6mm之间，待加工的四个孔分别为安装过孔、螺纹底孔和定位销孔，孔位公差要求在±0.1mm以内，采用该夹具装夹后，单件装夹时间可控制在10秒以内，钻孔后的孔位精度稳定在±0.08mm，完全满足产品的装配要求。设计过程中，特意在钻模板与工件接触的位置预留了0.5mm的避让间隙，避免钻模板下压时刮伤工件的已加工表面，同时在每个钻套的下方都设计了排屑缺口，钻孔过程中产生的铝屑可以顺着缺口排出，不会堆积在钻套内部影响钻头进给。导向立柱的表面做了高频淬火处理，硬度达到HRC45-50，配合钻模板上的无油衬套，长期使用也不会出现导向间隙过大的问题，保证钻套的位置精度。整套夹具的整体外形尺寸控制在320mm×240mm×180mm，不会占用过多的钻床工作台空间，同时夹具的重量控制在18kg左右，单人即可完成搬运和安装，不需要额外的吊装设备。在夹具的底板侧面还设计了两个定位挡块，当工件放置到定位凸台上时，工件的侧边可以靠在挡块上，方便操作人员快速放准工件位置，减少找正的时间。针对钻孔过程中可能出现的钻头崩断、钻套磨损等问题，钻套采用过盈配合镶嵌在钻模板上，更换时只需用铜棒从钻模板背面敲出旧钻套，压入新的同规格钻套即可，维护十分方便。快速夹钳采用标准件采购，后期如果出现夹钳磨损、锁紧力不足的情况，直接更换同型号的标准夹钳即可，不需要对整套夹具进行修改，降低了工装的维护成本。在批量生产验证中，这套夹具连续加工1000件工件后，钻套的磨损量小于0.02mm，孔位精度仍然保持在公差范围内，完全满足中小批量压铸件钻孔工序的生产需求，相比传统的台虎钳装夹、划线钻孔的方式，生产效率提升了3倍以上，同时降低了对操作人员的技能要求，新员工经过简单培训即可上岗操作，不需要掌握专业的划线找正技能。
