防爆安全联锁装置结构可视化设计

在民用爆破、矿山井下起爆作业、油气井射孔作业等高危场景中，起爆回路的误触发风险始终是现场安全管控的核心痛点，常规电起爆回路仅依靠电气开关实现通断控制，一旦出现开关触点粘连、电磁干扰误触发、外力意外触碰等情况，极有可能造成早爆事故，带来不可挽回的人员伤亡与财产损失。这套带机械联锁的安全与Arm设备，正是针对这类风险设计的物理级安全防护结构，完全依靠机械结构的硬干涉实现回路的强制断开，不依赖电气信号的逻辑判断，从物理层面杜绝误触发的可能。

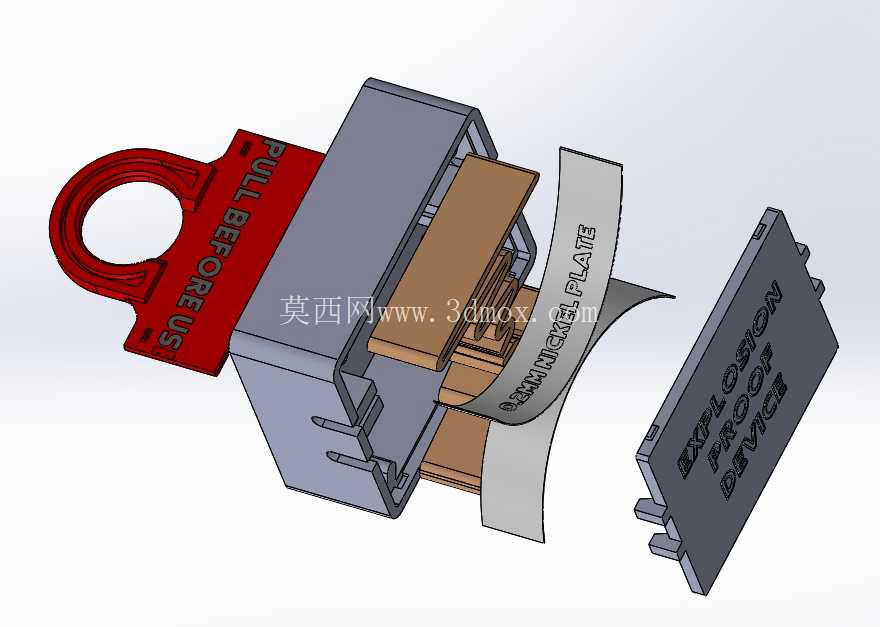

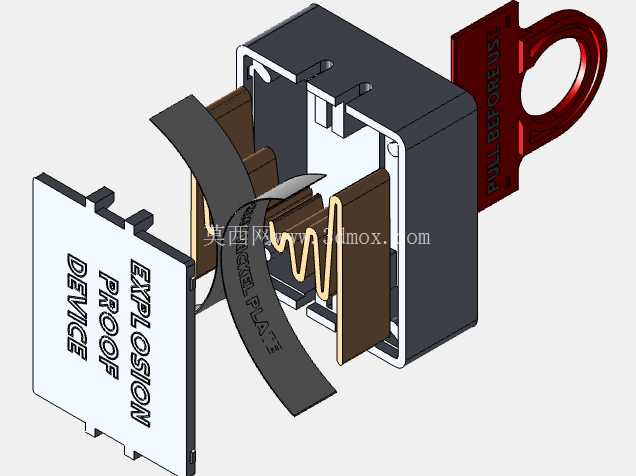

从结构设计逻辑来看，这套装置的核心防护思路是在起爆回路的两个导电母排之间，设置可手动插拔的物理绝缘隔层，也就是模型中标注的红色拉环绝缘卡。当红色拉环处于插入位置时，高强度绝缘材质的卡身完全隔开两个导电母排的接触端面，哪怕后端的Arm开关处于闭合状态，回路也因为绝缘层的物理阻隔处于完全开路状态，不存在任何导通的可能性；只有当现场作业人员确认所有安全条件满足，人员全部撤离到安全区域后，手动拔出红色拉环，两个导电母排之间的绝缘阻隔消失，后续的Arm触发回路才具备导通的基础条件。这种设计的可靠性远高于单纯的电气联锁，因为绝缘卡的插拔动作必须由人工手动完成，不存在电磁干扰、程序跑误、元件失效导致的意外解锁问题。

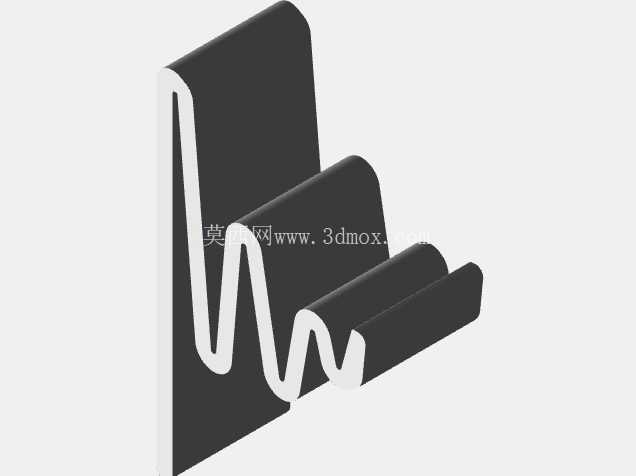

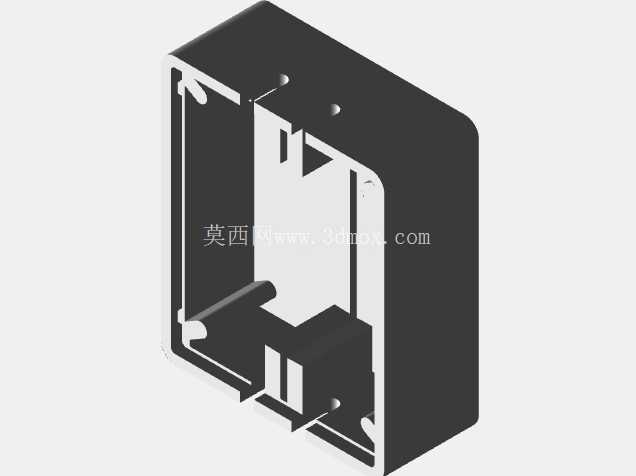

模型中展示的镍片标识板，是装置的状态指示结构，镍片表面做了蚀刻标识处理，无论现场光照条件如何，作业人员都能快速识别装置当前处于安全锁定还是待触发状态，避免因为状态误判带来的操作风险。装置的外壳采用压铸成型的高强度绝缘壳体，壳体侧壁设置了多道导向卡槽，一方面为红色绝缘拉环的插拔提供精准的滑动导向，避免长期使用后拉环出现卡滞、偏斜导致的隔离失效，另一方面也为内部导电母排提供固定支撑，母排采用卡槽嵌入式安装，不需要额外的紧固件就能保证位置精度，导电接触端面的平行度公差控制在0.1mm以内，当绝缘拉环拔出后，母排的接触压力依靠自身的弹性形变提供，接触电阻稳定在毫欧级，不会因为接触不良导致起爆回路的电流不足。

从安装边界来看，这套装置的整体外形尺寸适配常规起爆控制器的标准安装位，壳体外部的安装耳片预留了标准的螺丝安装孔，孔位间距符合爆破作业设备的通用安装规范，可以直接替换原有起爆回路的开关组件，不需要对原有设备的壳体、线路做大规模改动。红色拉环的外露部分做了加大的环形设计，即使作业人员佩戴厚重的防寒手套、防化手套，也能顺利完成插拔操作，拉环表面蚀刻的反向提示文字，在插入状态下刚好正对作业人员的操作视角，不需要刻意调整角度就能看到操作提示，避免出现操作方向错误。

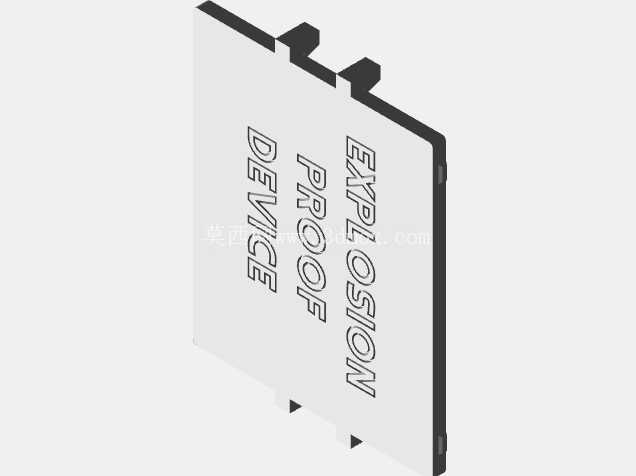

在结构细节处理上，绝缘拉环和壳体卡槽之间设计了防脱卡扣结构，当拉环插入到锁定位置时，卡扣会自动卡入壳体的定位凹槽，不会因为运输过程中的振动、颠簸导致拉环意外脱出，只有当作业人员施加足够的拔出力时，卡扣才会脱开解锁。装置侧面的防爆标识盖板采用嵌入式安装，和壳体外表面保持齐平，不会突出壳体造成意外勾挂，盖板下方预留了内部元件的检修空间，不需要完全拆解壳体就能完成内部导电母排的检查、更换。

需要明确的是，这套结构是用于安全原理可视化的教学演示模型，简化了实际工业产品中的防水密封、抗冲击、防静电等冗余设计，实际工业应用中的同类安全联锁装置，还需要满足防爆设备的相关防护等级要求，在绝缘材质的耐温、耐压、抗老化性能上有更严格的选型标准，所有金属部件都需要做防静电表面处理，避免静电积累带来的安全隐患。对于结构设计从业者来说，这套模型的核心参考价值在于其“物理隔离优先”的安全设计思路，在所有涉及高压、高危、误动作会带来严重后果的设备安全联锁设计中，优先采用硬机械结构实现物理层面的状态锁定，比单纯依靠软件逻辑、电气信号的联锁方式具备更高的安全冗余，这种设计思路可以广泛延伸到高压设备断电联锁、工业设备安全门联锁、危险介质输送阀门联锁等多个应用场景，通过机械结构的硬约束，从根源上避免因为电气元件失效、程序错误带来的安全事故。
