带多安装位的压铸式控制连接支架结构

项目分类:通用机械零部件 发布时间:2026-07-14 ID:1201162
  • 带多安装位的压铸式控制连接支架结构
  • 带多安装位的压铸式控制连接支架结构
  • 带多安装位的压铸式控制连接支架结构
  • 带多安装位的压铸式控制连接支架结构
  • 带多安装位的压铸式控制连接支架结构

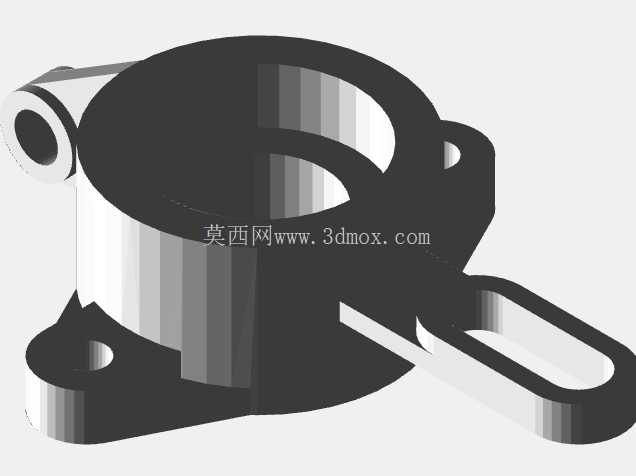

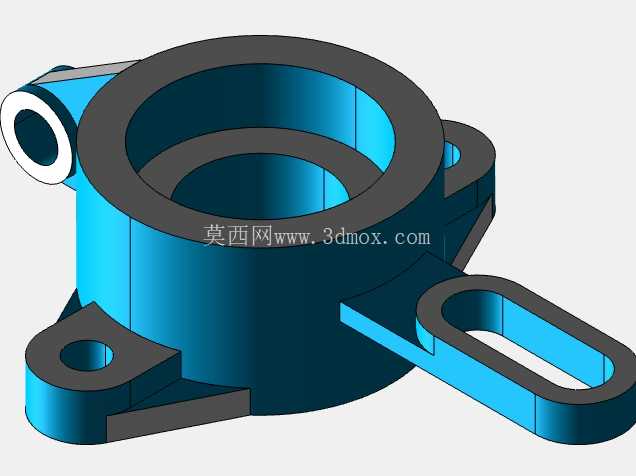

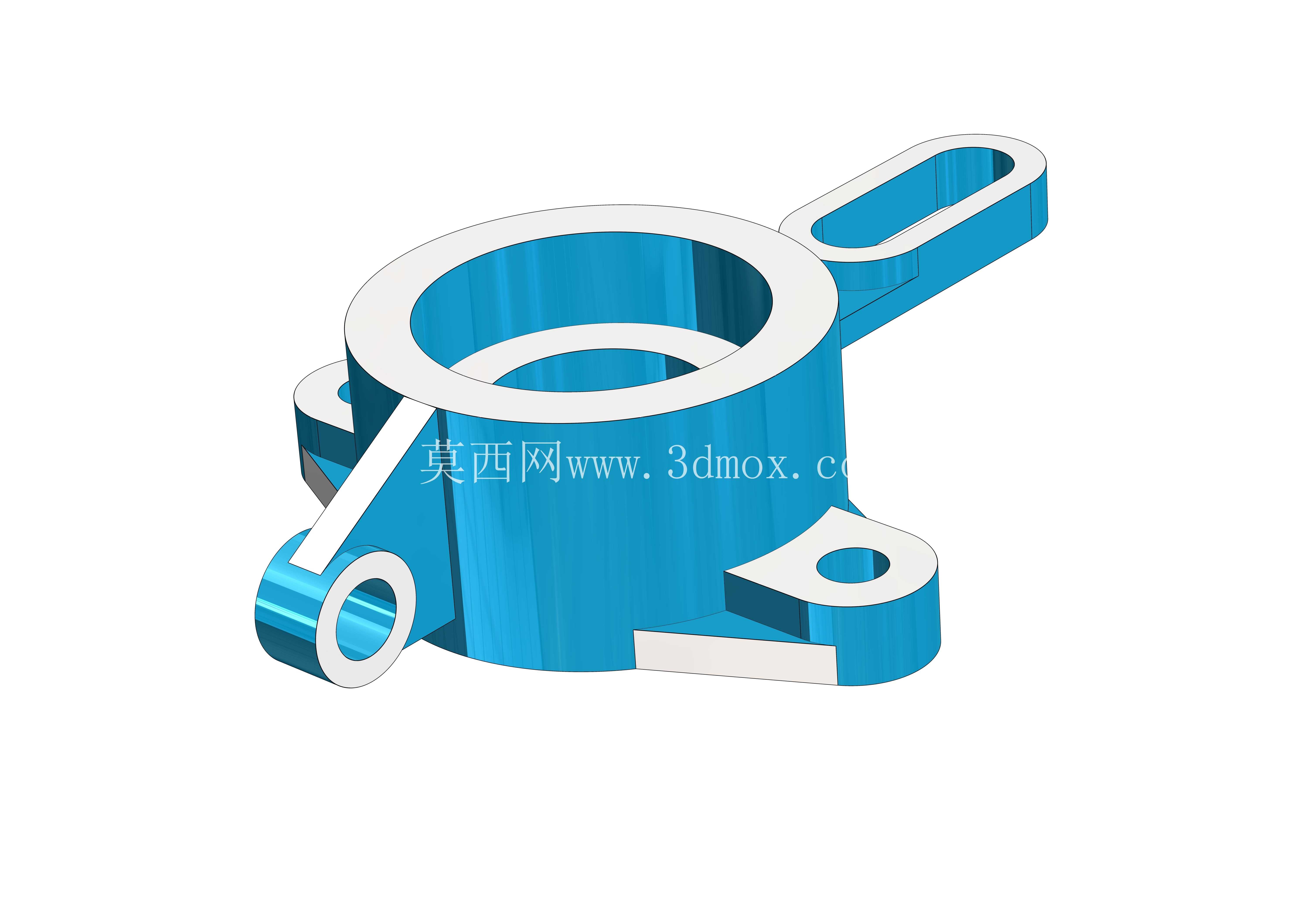

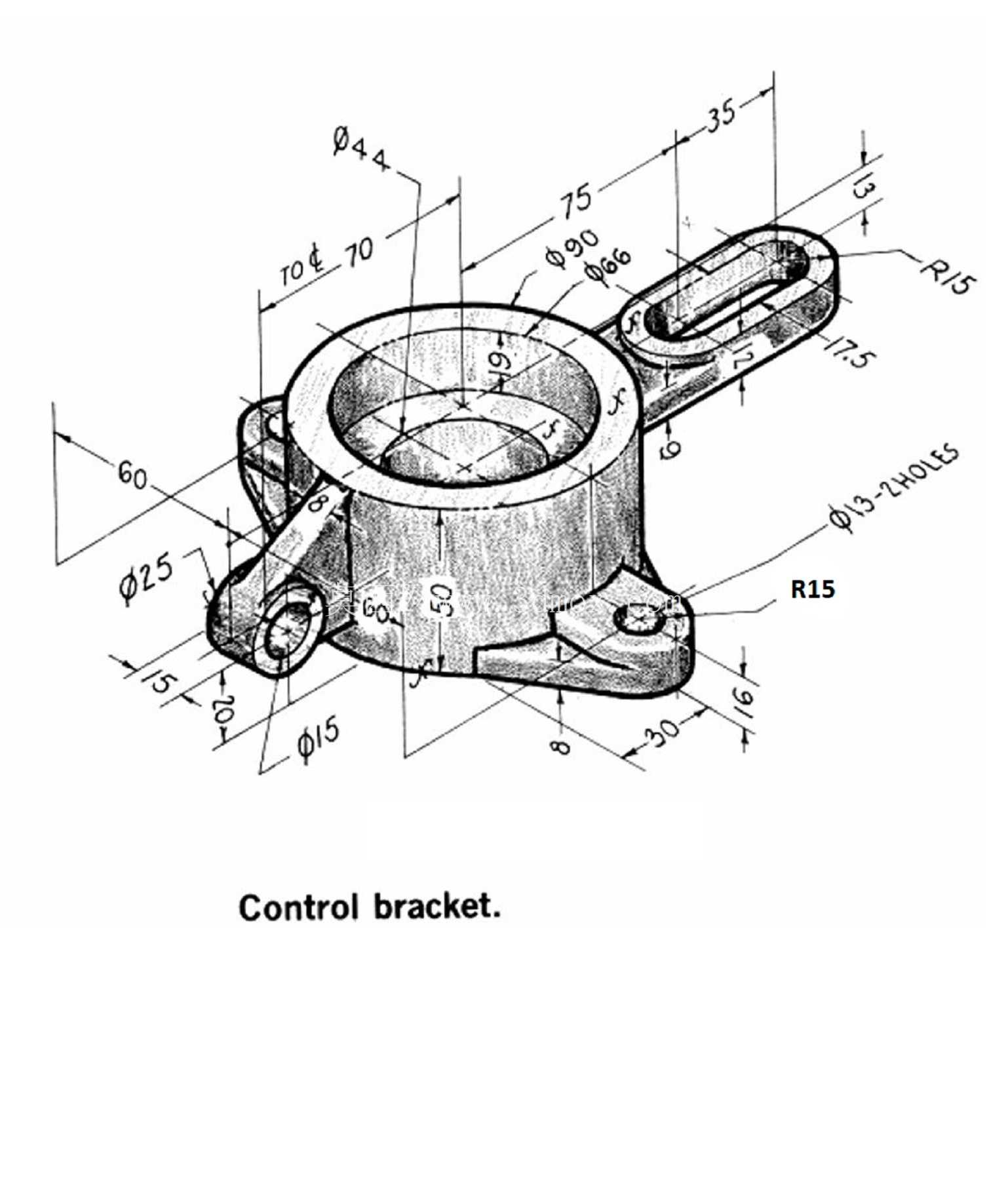

这类带多向安装位的环形控制支架,多应用在小型动力传输、流体控制类设备的执行端安装场景,比如小型气动回路的阀组固定、轻型传动机构的限位组件安装、便携作业设备的操控模块连接部位,核心作用是为回转类控制元件提供稳定的安装基准,同时通过延伸出的支耳结构完成与设备主体框架的刚性连接,避免控制元件在设备运行过程中因振动出现移位、松脱,保证操控动作的传递精度。从结构设计逻辑来看,主体采用环形套筒结构作为核心承载区,内环的尺寸公差需要匹配所安装控制元件的外径,配合间隙控制在0.02-0.05mm区间,既保证元件装入时的顺畅度,也能避免间隙过大导致的元件晃动;套筒侧壁延伸出的三个不同方向的安装支耳,分别对应不同的安装固定需求:长条形腰型孔支耳用于设备机架侧的位置微调安装,可补偿机架加工时的孔位误差,降低装配时的对位难度;带通孔的三角加强支耳用于主承载方向的刚性固定,支耳与套筒主体的衔接处做了圆角过渡处理,避免压铸成型时出现应力集中导致的开裂,同时能提升支耳的抗弯折强度,在承受侧向冲击载荷时不会出现根部断裂;小型带孔圆柱支耳用于辅助管线、复位弹簧或者联动拨杆的连接,拓展支架的功能集成度,减少设备上额外固定座的设置,压缩整体装配空间。在安装边界的尺寸设计上,主体套筒的高度需要匹配控制元件的安装段长度,保证元件装入后不会出现轴向窜动,三个支耳的安装孔位分布在不同的圆周方向,孔中心与套筒中心的距离经过严格核算,既保证安装时螺栓有足够的操作空间,不会与套筒外壁发生干涉,也能让固定后的受力点均匀分布,避免支架受载后出现偏斜。压铸成型的工艺选择也适配这类支架的批量生产需求,壁厚设计保持均匀,整体壁厚控制在2.5-3mm区间,没有过厚的胶位区域,避免压铸时出现缩孔、气泡等成型缺陷,支耳部位的加强筋厚度不超过主体壁厚的0.7倍,保证成型时材料填充顺畅,同时减少冷却后的变形量。实际装配过程中,这类支架不需要额外的加工工序,压铸成型后经过去毛刺、表面氧化处理即可直接投入使用,腰型孔的长度设计预留了3mm的调节余量,即使机架上的对应安装孔存在1-2mm的位置偏差,也能通过腰型孔的调节完成对位,不需要对机架进行二次返修,能有效提升装配效率。在设备运行过程中,支架的环形结构可以对装入的控制元件形成周向防护,避免外部杂物、磕碰直接接触元件外壳,延伸的支耳结构形成的三角支撑布局,能将设备运行时产生的振动均匀传递到机架上,减少控制元件受到的振动冲击,延长元件的使用寿命。针对不同的使用场景,这类支架的支耳角度、孔位尺寸可以根据实际安装需求做参数调整,核心的环形承载区结构保持通用化设计,既能满足不同规格控制元件的安装需求,也能减少设计改型的工作量,缩短非标设备的设计周期。
