Jetson Orin Super Nano开发套件防护外壳

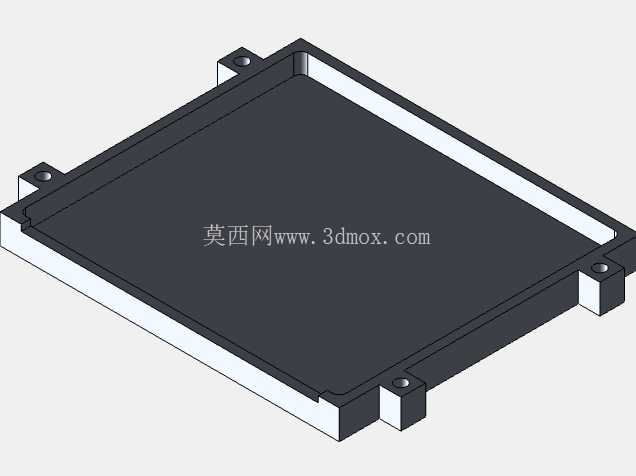

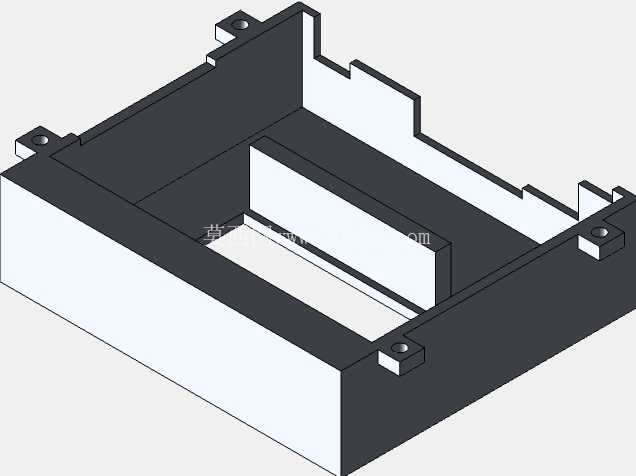

这款针对NVIDIA Jetson Orin Super Nano开发套件设计的防护外壳，主要面向边缘计算部署、嵌入式AI开发、小型工控设备集成场景使用，日常在智能视觉检测终端、边缘数据采集节点、小型机器人主控单元这类场景中，开发板直接裸露安装很容易受到现场粉尘、碎屑、意外磕碰的影响，同时板载接口、核心模块没有结构防护的话，调试、搬运过程中很容易出现元件剐蹭、引脚弯折的问题，这款外壳就是针对这类实际工程痛点做的结构适配。从结构设计思路来看，外壳整体采用上下扣合的装配逻辑，上盖预留了核心散热模块的避让空间，不会遮挡开发板主芯片的散热风道，同时上盖做了局部下沉的开槽设计，刚好对应开发板上的存储模块、无线网卡的安装位置，后期更换存储介质、外接天线的时候不需要完全拆开上盖，就能完成常规的硬件调试操作。外壳的侧壁对应开发板的所有对外接口都做了精准的开口避让，包括电源接口、以太网口、USB接口、CSI摄像头接口的位置都和板卡接口完全对齐，装配之后不会出现接口遮挡、插接头无法完全插入的问题，同时侧壁的开口边缘做了微小的倒角处理，避免插拔线材的时候外壳边缘刮伤线材外被。底部的安装边界完全匹配开发板的固定孔位，采用内嵌铜柱的方式做支撑，装配的时候开发板直接对准铜柱用螺丝锁紧即可，不需要额外加装支撑柱，铜柱的高度经过测算，刚好让开发板和外壳底部留出2mm的间隙，既可以避免板卡背面的焊点直接接触外壳造成短路，也能给板卡背面的元件留出足够的散热空间，不会因为贴合外壳造成局部积热。外壳的整体外形尺寸完全贴合开发板的外轮廓，没有做多余的外凸结构，整体占用空间和裸板基本一致，在集成到小型设备内部的时候，不会额外占用设备内部的安装空间，适合对安装尺寸有严格限制的紧凑型设备使用。外壳的边角位置做了R角过渡处理，没有尖锐的直角边缘，在设备组装、现场调试的时候不会划伤操作人员，同时边角的强度也比直角结构更好，受到意外撞击的时候不容易出现开裂的问题。针对开发板上的状态指示灯位置，外壳上盖对应位置做了薄化处理，指示灯点亮的时候光线可以透过薄化区域清晰显示，不需要额外开透光孔，既保证了外壳整体的结构密封性，也能让操作人员直观看到设备的运行状态。在装配逻辑上，上下壳之间采用卡扣加侧边螺丝的双重固定方式，日常调试只需要拆开侧边的两颗螺丝就能掀开上盖，卡扣结构可以保证上盖在螺丝松开之后不会直接掉落，避免拆装过程中磕碰板卡上的元件；长期固定安装的时候锁紧侧边螺丝，就可以保证外壳整体的结构强度，在设备移动、运输过程中不会出现壳件松脱的问题。从实际使用的角度来看，这款外壳既可以在开发调试阶段给板卡提供基础防护，避免桌面杂物、焊锡渣掉落到板卡上造成短路，也可以在最终设备部署的时候作为板卡的直接防护结构，不需要额外设计定制的安装壳体，能大幅缩短小型边缘计算设备的开发周期，减少结构设计的重复工作量。外壳的壁厚经过合理选型，在保证结构强度的前提下尽可能控制整体重量，安装到小型移动机器人、便携式检测设备上的时候，不会给设备带来过多的额外负载，同时壳体的平整外表面也方便粘贴设备标签、标识，适配不同项目的部署需求。
