Arducam B0274相机模块适配安装支架

在机器视觉检测、嵌入式图像采集、小型智能设备的视觉模组部署场景中，相机模块的安装定位精度直接影响成像质量与后续算法处理效果，这款适配Arducam B0274（IMX477）相机模块的安装支架，正是针对这类小尺寸高像素相机的固定需求开发的结构件。从实际使用场景来看，这类支架常应用于桌面级视觉实验平台、小型智能巡检设备、嵌入式AI识别终端、3D打印机的视觉监测模组加装、开源硬件项目的相机固定等场景，能够解决小尺寸相机模块直接安装时定位不准、固定不牢、易受设备振动偏移的问题。

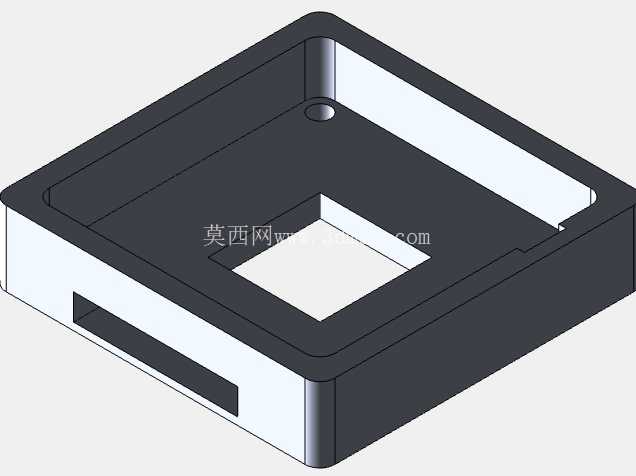

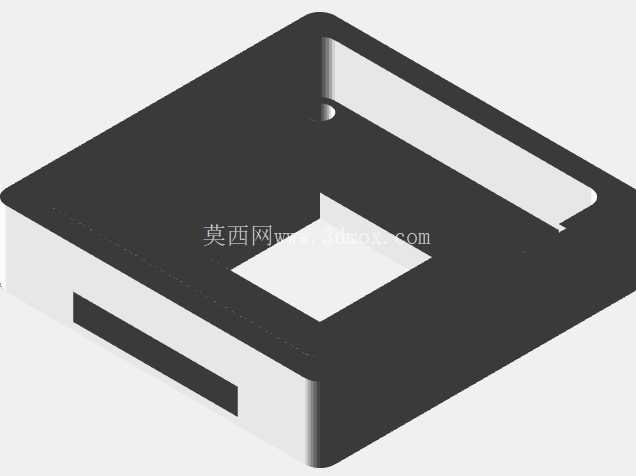

从功能特性上看，这款支架采用下沉式框型结构设计，主体为带围边的方形基座，中间预留了与相机模块感光区域完全匹配的方形通光孔，能够保证相机镜头与感光元件无遮挡，不会出现暗角或者光路遮挡的问题。基座内侧的围边高度经过精确计算，刚好可以将Arducam B0274相机模块嵌入其中，限制模块的水平方向位移，避免安装后出现横向窜动；围边一侧预留了排线出口槽，方便相机的FPC排线从侧面引出，不会出现排线被压折、弯折半径过小导致信号传输异常的问题。基座平面上设置的定位孔，可配合紧固件将支架整体固定在设备的安装平面上，同时也能通过该孔位调整支架的安装角度，满足不同视场角的拍摄需求。

在设计思路上，这款支架优先考虑了安装的便捷性与定位精度，没有采用复杂的多零件拼接结构，而是采用一体化框型设计，减少了装配环节的累积误差。设计过程中充分匹配了Arducam B0274模块的实际外形尺寸，围边与模块之间预留了合理的装配间隙，既不会因为间隙过小导致模块卡入困难，也不会因为间隙过大导致模块安装后出现晃动。通光孔的尺寸严格匹配相机的有效成像区域，边缘做了微小的倒角处理，避免锐边刮伤相机模块的PCB板或者镜头周边结构。排线出口槽的位置与宽度经过反复校核，刚好适配该型号相机的排线宽度与出线方向，安装后排线可以自然平顺引出，不会出现过度弯折的情况。

从安装边界与尺寸适配来看，这款支架的整体外轮廓为方形结构，安装时需要在设备安装面预留足够的平面空间，保证基座能够完全贴合安装面，避免出现悬空导致固定不稳。支架的整体高度较低，属于薄型安装座，不会过多占用设备内部的垂直空间，适合对安装空间有严格限制的紧凑型设备使用。定位孔的位置设置在基座的边角区域，不会与中间的相机模块安装区域产生干涉，紧固件选用常见的小规格螺丝即可完成固定，不需要特殊的安装工具。在实际装配时，只需要将相机模块顺着围边嵌入支架内部，确认排线从侧槽引出后，再通过紧固件将支架整体固定在设备预设位置即可，整个装配过程不需要复杂的调试，模块嵌入后即可保证镜头与安装面的垂直度，减少了后续的光学校准工作量。

在实际工程应用中，这类小尺寸相机支架往往容易被忽略，但实际上它对视觉系统的稳定性影响很大，如果采用随意粘贴或者简易固定的方式，设备运行过程中的振动很容易导致相机偏移，造成成像模糊、视场偏移等问题，最终影响整个视觉系统的工作可靠性。这款支架通过结构化的限位设计，从根本上解决了小尺寸相机模块的固定可靠性问题，同时兼顾了安装便捷性与空间利用率，能够满足各类嵌入式视觉项目的安装需求。
