基于3D扫描重建的逆向工程异形结构件

在机械零部件的逆向开发场景中，这类基于STL网格重构的异形结构件，主要解决无原始图纸、遗留备件复刻、实物改型优化的实际工程问题，尤其适用于停产设备的备件替换、进口零部件的国产化适配场景，很多服役年限较长的压铸生产线上，经常会遇到原厂配件断供、原始设计图纸遗失的情况，直接测绘实物不仅效率低，复杂曲面的尺寸偏差很难控制，通过3D扫描获取点云后重构CAD模型的方式，能最大程度还原实物的装配边界，避免备件安装时出现干涉问题。

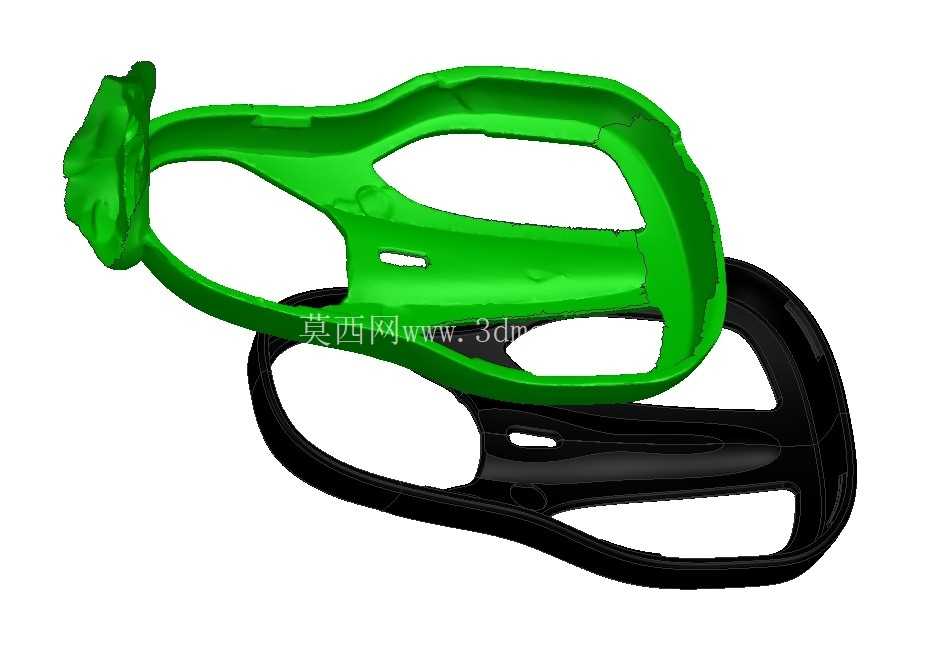

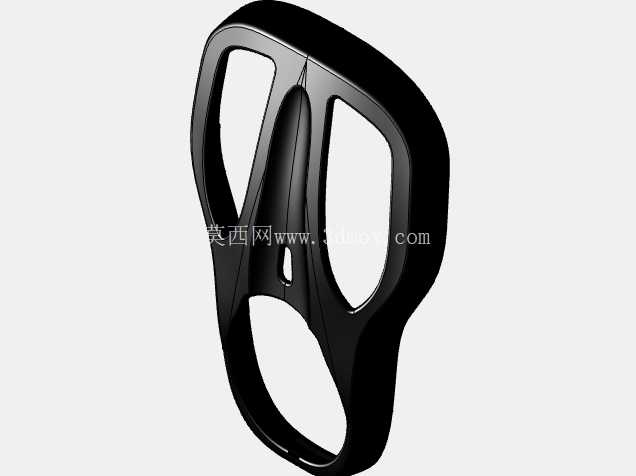

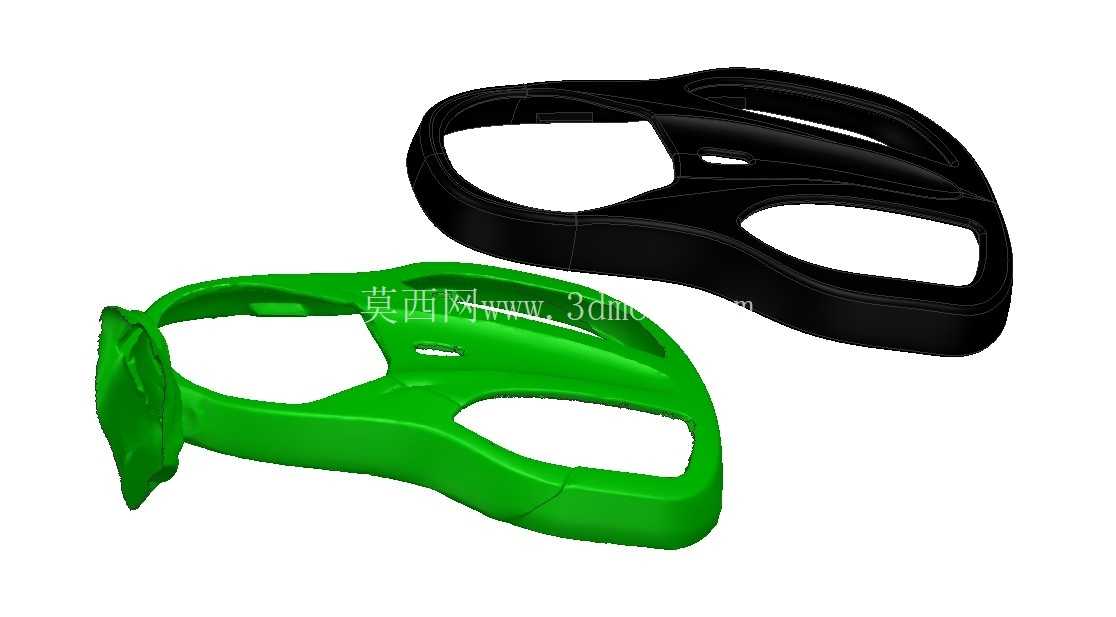

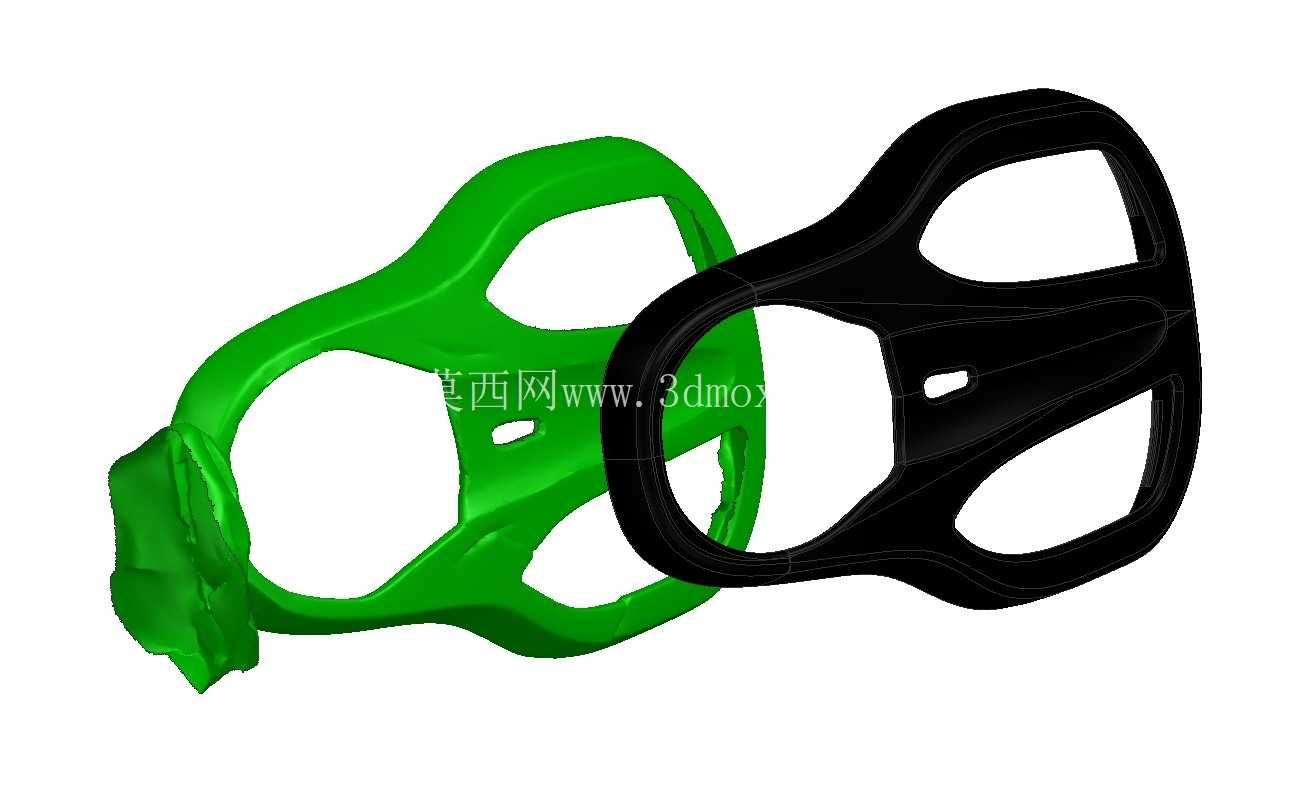

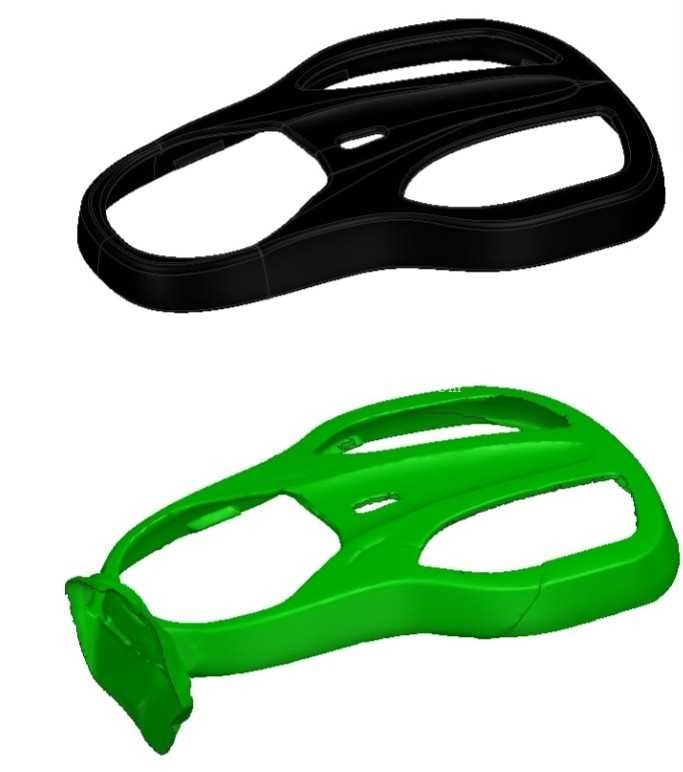

从实际功能来看，这类异形框架式结构件多作为设备的操作握持支撑或者传动连接载体，整体采用镂空式框架设计，在保证结构强度的前提下尽可能降低自身重量，三个对称分布的镂空区域一方面可以减少材料用量降低制造成本，另一方面也能在使用过程中避让周边的运动部件，避免运行过程中出现剐蹭。模型重构过程中没有直接沿用扫描得到的三角网格面，而是对曲面进行了重新参数化处理，所有过渡圆角、安装孔位都做了规整化修正，解决了原始扫描数据存在的曲面凹凸、尺寸偏差问题，重构后的模型可以直接用于3D打印原型验证、压铸模具开模、数控加工编程等后续生产环节。

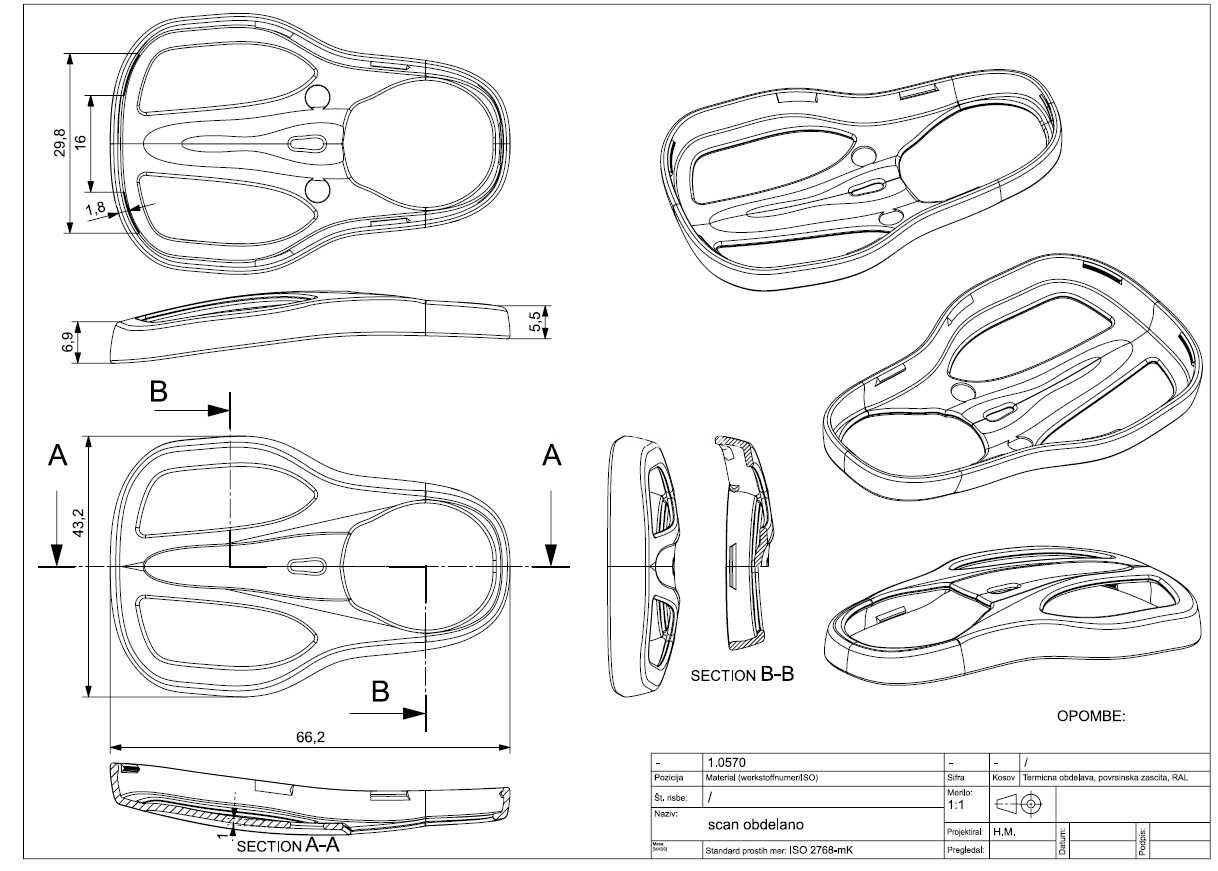

从安装边界来看，该结构件的中心大孔为核心装配定位面，孔位公差按照IT7级精度做了预留设计，侧面的小型定位槽用于安装限位销，装配时可以快速实现周向定位，避免安装错位。整体外形的外轮廓尺寸完全匹配扫描实物的安装空间，所有与周边部件配合的接触面都做了平面度修正，保证安装后贴合紧密无间隙。不同于正向设计从参数草图开始的建模逻辑，这类逆向重构的模型在设计时优先保证装配尺寸的一致性，其次才是结构的工艺优化，针对压铸生产的工艺需求，重构时对所有壁厚做了均匀化处理，避免出现壁厚差过大导致的压铸缩孔缺陷，同时在转角位置做了合适的脱模斜度预留，不需要后续再对模型做工艺性修改就能直接用于模具设计。

在实际工程应用中，这类重构模型还可以作为产品改型的基础，在不改变原有安装尺寸的前提下，可以对局部结构做加强或者轻量化调整，比如在受力集中的位置增加加强筋，在非受力区域进一步做镂空减重，不需要重新做整机的装配适配，大幅缩短改型设计的周期。对于设备维修场景来说，通过这种方式复刻的备件，不需要对原有设备做任何改造就能直接替换损坏的零部件，相比重新设计适配件的成本降低60%以上，交付周期也能缩短70%左右，尤其适合小批量、急件类的备件生产需求。模型的曲面重构过程中保留了原始实物的人机工程学曲面弧度，作为握持部件使用时，贴合手掌的曲面弧度能有效降低长时间操作的疲劳感，这也是直接正向设计很难精准把控的细节，通过实物扫描重构的方式能完美保留原设计的人机交互特性。
