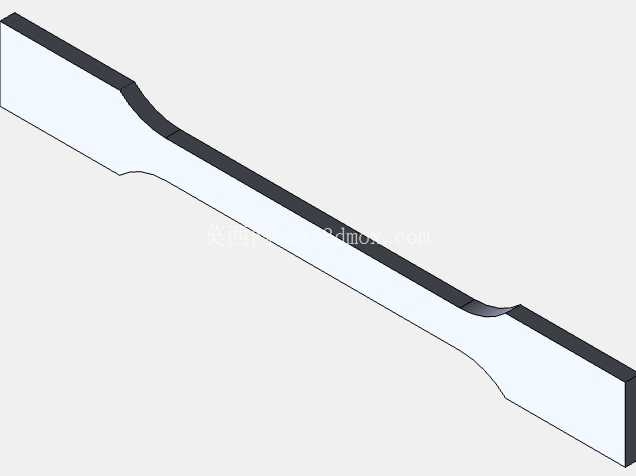

ISO3167-A标准拉伸试样结构设计

在金属材料力学性能检测环节，拉伸试样是获取材料屈服强度、抗拉强度、断后伸长率、断面收缩率等核心参数的核心载体，ISO3167-A对应的拉伸试样结构，是目前全球金属材料室温拉伸试验领域应用范围最广的试样构型之一，覆盖黑色金属、有色金属、部分改性工程塑料等多类材质的力学性能测试场景，从冶金企业的原材料入厂复检，到机械加工厂的热处理工艺验证，再到第三方检测机构的材料性能仲裁，都能见到这类标准试样的应用。这类试样的结构设计完全围绕拉伸试验的受力逻辑展开，整体采用两端宽、中间窄的轴对称构型，两端的夹持段专门匹配万能材料试验机的楔形夹具，设计时充分考虑了夹具夹持时的应力分布，夹持段的宽度与厚度比例经过反复验证，既保证夹具夹紧后不会出现打滑、试样窜动的问题，又避免夹持力过大导致夹持段提前压溃、断裂，影响试验数据的有效性。中间的平行段是试验过程中的主要变形区域，平行段的表面粗糙度、尺寸公差都有严格的控制要求，平行段与两端夹持段之间采用平滑圆弧过渡，圆弧曲率的设计经过大量力学仿真验证，能够最大程度降低过渡区域的应力集中系数，避免试验过程中试样在非平行段位置断裂，导致试验数据作废。从安装边界来看，这类试样的整体长度适配常规100kN以内万能试验机的夹具行程范围，夹持段的尺寸能够兼容平钳口、V型钳口等多种常用夹具类型，不需要额外制作转接工装就可以直接装夹测试。在实际建模过程中，需要严格把控平行段的尺寸公差，尤其是平行段的宽度、厚度尺寸的一致性，因为拉伸试验的应力计算完全基于平行段的横截面积，哪怕0.02mm的尺寸偏差，都会导致最终计算出的强度值出现明显误差；过渡圆弧的曲面需要保证G2连续，不能出现折线、棱角等结构缺陷，否则在受力仿真或者实际试验时，缺陷位置会出现应力突变，直接改变试样的断裂位置。很多刚接触检测工装设计的工程师容易忽略试样的端部倒角设计，实际上夹持段端部的小倒角不仅能方便试样快速装入夹具钳口，还能避免装夹时试样端部的毛刺刮伤钳口表面，延长夹具的使用寿命。在日常的材料测试工作中，这类标准试样的使用频率极高，不管是验证新采购金属板材的力学性能是否达标，还是对比不同热处理工艺下材料的性能差异，亦或是焊接接头的力学性能检测，都需要按照对应标准加工这类试样，而精准的三维模型是后续试样数控加工、尺寸检测的基础，模型中每一处尺寸的准确性，都会直接影响后续加工出的试样是否符合标准要求，进而影响最终试验数据的可靠性。在建模时还要考虑不同材质试样的加工工艺适配性，比如金属试样一般采用铣削或者磨削加工，模型的拔模角度、边角处理要适配切削加工的工艺要求，避免出现加工不到的死角；如果是用于注塑成型的塑料拉伸试样，模型还要考虑注塑浇口的位置、收缩率的补偿，保证成型后的试样尺寸符合标准公差要求。另外，这类标准试样的模型还可以用于拉伸试验的仿真分析，将模型导入有限元分析软件后，赋予对应的材料属性，就可以模拟拉伸过程中的应力应变分布，提前预判试样的断裂位置，验证过渡圆弧设计的合理性，减少实际试验的试错成本。在很多企业的实验室中，这类标准试样的三维模型还会被用于加工工装的设计，比如批量加工试样时用到的铣削夹具，就需要基于试样的外形尺寸来设计定位面、夹紧结构，保证批量加工的试样尺寸一致性，降低不同试样之间的尺寸偏差对试验结果的影响。
