带齿轮组的钢轴扭转传动结构设计

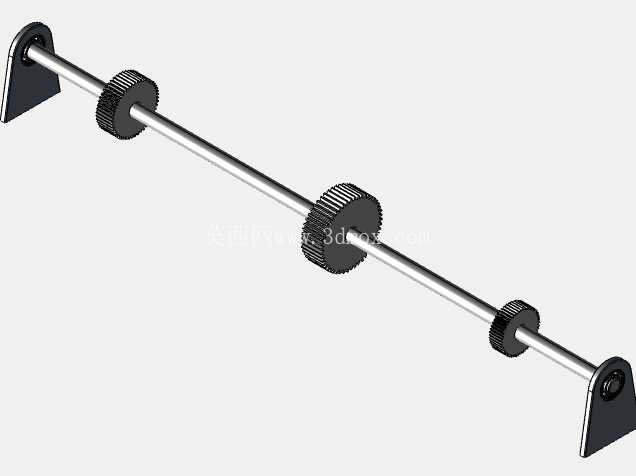

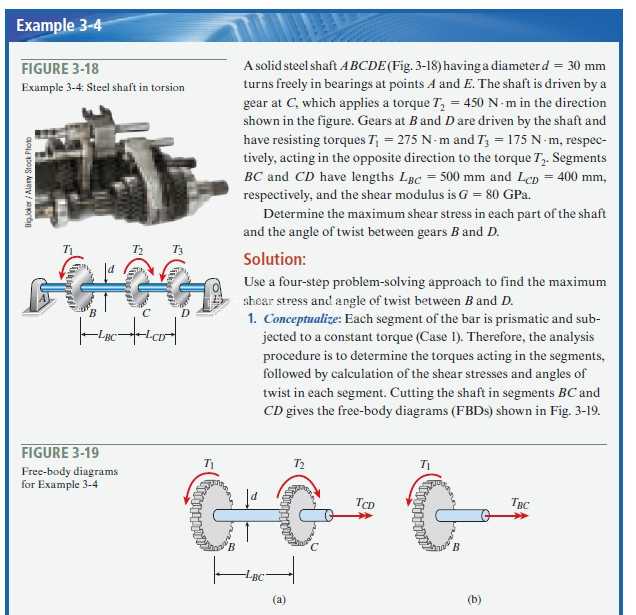

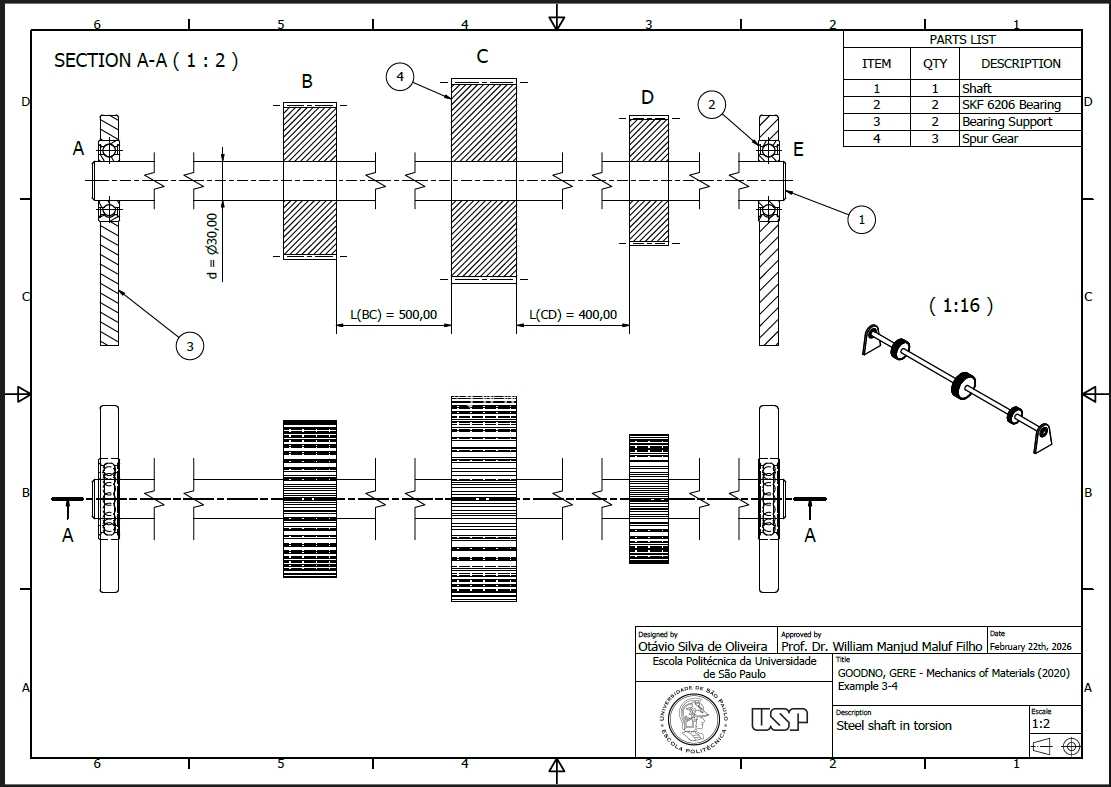

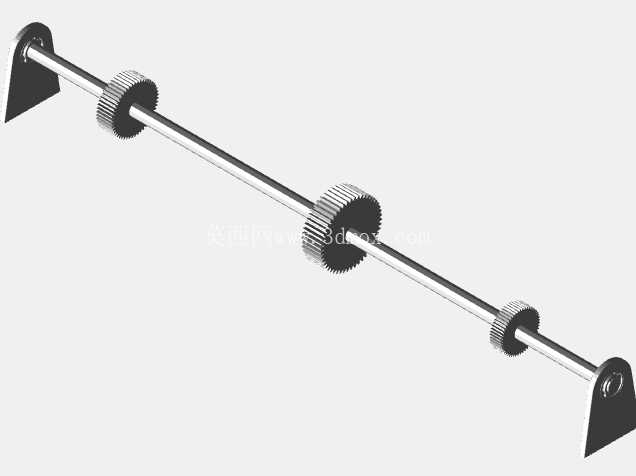

这套轴系结构主要面向需要精准传递旋转扭矩、存在多工位同步动力输出需求的传动场景，常见于小型自动化输送线、精密实验测试台、轻工包装设备的动力分配单元中，核心作用是将单端输入的旋转动力，通过轴上固定的不同规格齿轮，分流传递至多个对应啮合的从动部件，实现不同转速比的动力输出，同时可直观展示轴类零件受扭时的载荷传递路径，也可作为材料力学中轴系扭转刚度测试的教学演示载体。从结构设计逻辑来看，整套组件以实心钢质长轴作为核心承载基体，轴的两端通过带座支撑结构固定，支撑端采用铰接式约束设计，既可以限制轴的径向与轴向窜动，又能释放轴受扭时产生的微小弯曲变形余量，避免过定位导致的附加应力集中。轴上分布的三个齿轮分别通过键连接与轴周向固定，齿轮的安装位置根据从动部件的排布间距确定，相邻齿轮之间预留有足够的轴向间隙，防止运转过程中齿轮端面发生摩擦剐蹭，同时每个齿轮的安装位都设置有轴肩定位，保证齿轮在承受交变扭转载荷时不会发生轴向滑移。设计过程中首先需要根据传递的额定扭矩计算轴的最小直径，结合扭转强度条件校核轴的危险截面，也就是齿轮安装位置的键槽处的切应力，确保长期交变载荷下不会发生扭转变形失效；其次要匹配每个齿轮的模数与齿数，根据对应输出端的转速需求确定传动比，齿轮的齿宽根据接触强度计算确定，保证齿面接触应力在许用范围内，避免过早出现点蚀失效。支撑座的安装孔位间距需要与设备机架的安装基准对齐，两个支撑座的同轴度公差控制在0.02mm以内，防止轴安装后出现别劲现象，导致运转阻力增大、轴承磨损加快。轴的两端伸出支撑座的长度根据输入端的连接方式确定，如果是与联轴器对接则预留足够的联轴器安装空间，如果是直接安装带轮则要匹配带轮的轮毂宽度，同时轴端设置有螺纹孔用于锁紧固定，防止运转时连接件脱出。从安装边界来看，整套结构的横向总长度由轴的有效工作长度决定，纵向高度由支撑座的高度加上齿轮的齿顶圆半径确定，安装时需要保证轴的中心线与设备安装基准面平行，平行度公差不超过0.03mm/100mm，齿轮啮合时的齿侧间隙控制在0.1-0.2mm之间，既可以补偿热膨胀带来的尺寸变化，又能保证传动平稳性，减少反向间隙。实际应用中，这类轴系结构如果用于重载场景，还需要在支撑座内配置适配的滚动轴承，根据转速高低选择深沟球轴承或者圆锥滚子轴承，同时在轴上对应位置设计润滑通道，定期加注润滑脂减少齿轮与轴承的磨损；如果用于精密传动场景，则需要对轴的表面进行调质处理，提高轴的综合力学性能，齿轮采用磨齿工艺降低齿面粗糙度，提升传动精度降低运转噪音。在建模过程中，需要重点还原键连接的配合细节、轴肩的过渡圆角设计，避免应力集中的结构缺陷，同时要保证齿轮的齿形参数准确，啮合关系无干涉，支撑座的安装孔位尺寸符合通用安装标准，方便后续直接导入装配体中进行整体设备的布局验证，也可以直接用于工程图的生成，指导实际零件的加工生产。
