绞肉机适配可替换同步皮带轮结构

在食品加工小型设备的维修与备件替换场景中，绞肉机的传动皮带轮属于高频损耗部件，长期高负载运转下，带轮齿形磨损、轴孔配合松动、轮缘形变都是常见故障，很多时候整机其他结构完好，仅因皮带轮失效就导致设备无法使用，单独定制替换件的成本高、周期长，这款适配绞肉机的皮带轮结构，正是针对这类维修替换需求设计的。

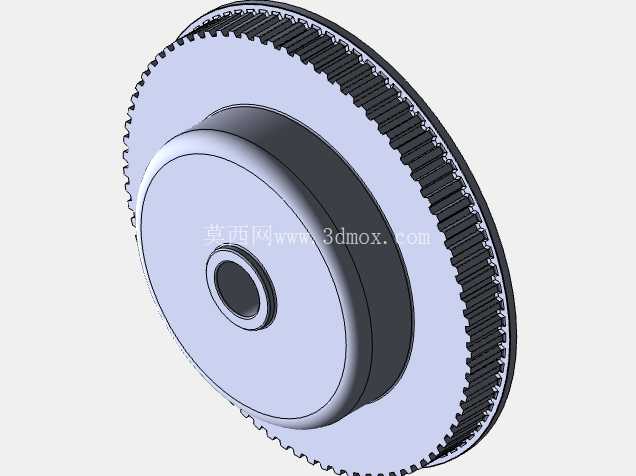

从实际安装边界来看，该带轮为同步带传动结构，外圈加工有细密的同步齿，和齿形带啮合时不会出现普通平皮带的打滑问题，传动效率比平带传动高15%左右，能稳定传递电机输出的扭矩，带动绞肉机的螺旋送料轴完成切削推送动作。带轮主体采用盘式结构，中心设置阶梯轴孔，轴孔内径匹配常规家用及小型商用绞肉机的驱动轴直径，轴孔旁的定位凸台可以和轴端的限位结构配合，避免运转时带轮发生轴向窜动，安装时不需要额外加工复杂的定位结构，只要对准轴端键槽或者平面限位位推入，拧紧紧固螺钉即可完成固定，普通设备维护人员不需要专业工装就能完成更换。

设计过程中优先考虑了兼容性问题，轮缘的齿形参数匹配市面上多数同规格绞肉机的同步带齿距，齿槽深度经过反复校核，既保证啮合时的接触面积足够，不会出现跳齿问题，又不会因为齿槽过深导致带轮整体壁厚不足，影响结构强度。带轮的轮毂部分做了加厚处理，因为皮带轮工作时轮毂位置承受的扭矩最大，加厚设计可以避免长期交变载荷下出现轮毂开裂的问题，轮辐部分采用等厚圆盘结构，相比辐条式结构运转时的动平衡性能更好，高速转动时不会产生额外的振动，降低设备运转的噪音，也能减少轴承的额外负载，延长驱动端轴承的使用寿命。

从功能特性来说，这款皮带轮除了用于损坏零件的替换，也可以用于小型绞肉机的原型改制场景，比如调整电机和绞轴的传动比时，只要匹配对应齿数的带轮，就能改变输出转速，适配不同的绞切工况——比如绞冻肉时需要更低的转速更大的扭矩，绞软质食材时可以适当提高转速提升加工效率。带轮的外圆轮廓、齿顶圆、齿根圆的尺寸都严格控制公差，安装后同步带的张紧度刚好处于合理区间，不需要额外调整张紧轮的位置，避免皮带过紧导致的轴承受力过大，或者皮带过松导致的打滑磨损问题。

实际应用中，这类带轮除了适配绞肉机，也可以通用于其他采用同规格同步带传动的小型食品加工设备，比如小型研磨机、切碎机的传动系统，只要轴孔尺寸、齿形参数、安装边界匹配，都可以直接替换使用。设计时也考虑了不同加工方式的工艺性，如果采用机械加工方式制作，选用铝合金或者尼龙棒料，通过数控车床车削外形、滚齿机加工同步齿就能完成，加工工序简单，不需要复杂的夹具；如果采用3D打印制作，选用高强度PETG或者尼龙耗材，打印时沿轴向层叠摆放，就能保证轮毂和齿部的结构强度，完全满足小负载传动的使用需求。需要注意的是，安装前要确认驱动轴的直径、轴端的固定方式、原有皮带的齿距和宽度，确保带轮的安装尺寸和设备匹配，安装后手动转动带轮检查是否有卡滞、皮带偏磨的问题，空载运转几分钟确认没有异常振动后再投入负载使用，避免因为尺寸不匹配导致皮带或者带轮过早损坏。

在小型食品加工设备的售后维修场景中，这类标准化的替换零件可以大幅降低维修成本，相比更换整机能减少九成以上的费用，也能减少设备报废带来的资源浪费。带轮的凹槽尺寸、皮带轮轮廓直径都经过实际装机验证，和设备的防护罩内部空间完全适配，安装后不会出现轮体和防护罩摩擦的问题，所有边角位置都做了倒角处理，安装时不会划伤操作人员，也不会因为应力集中导致轮体出现裂纹。
