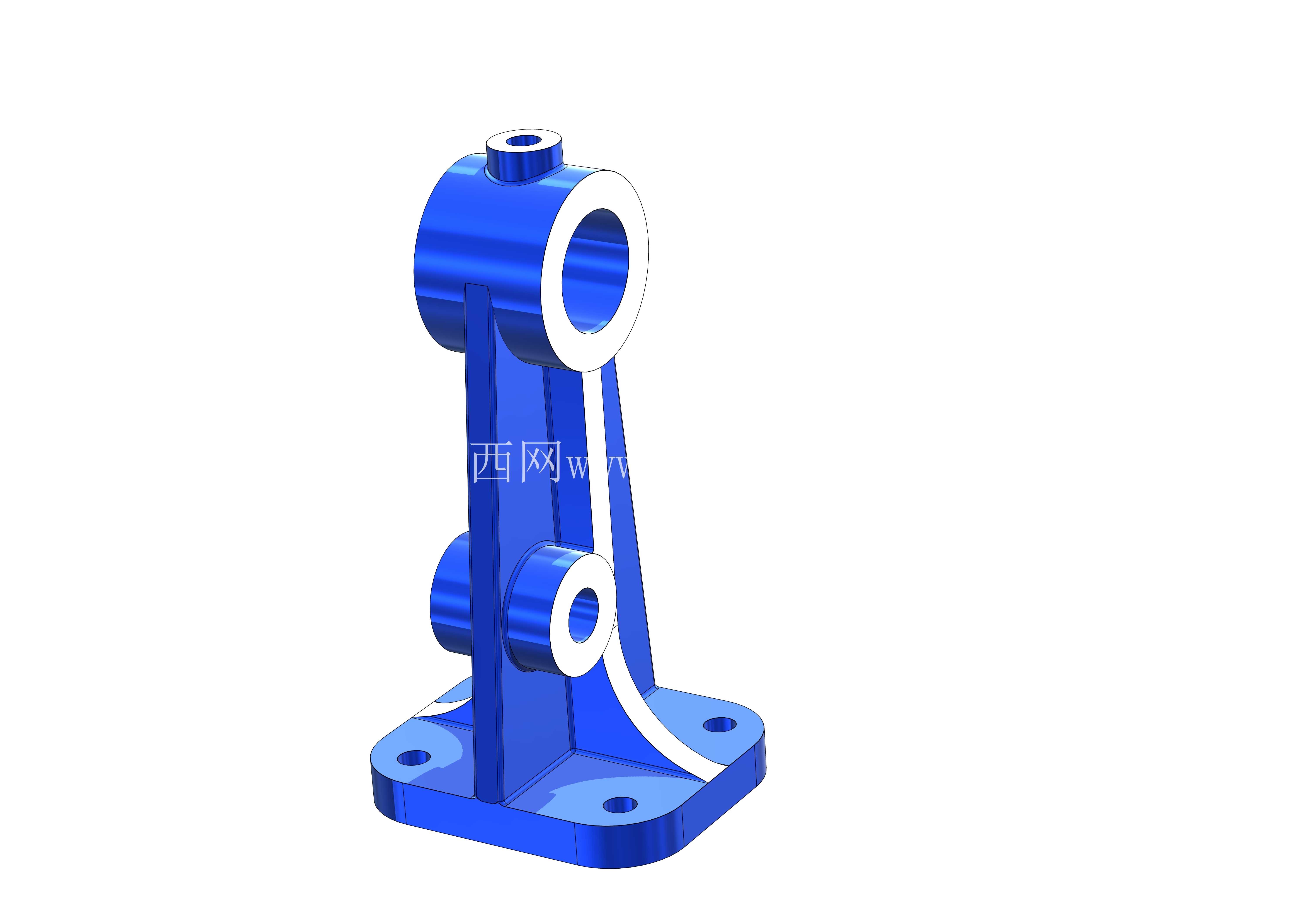

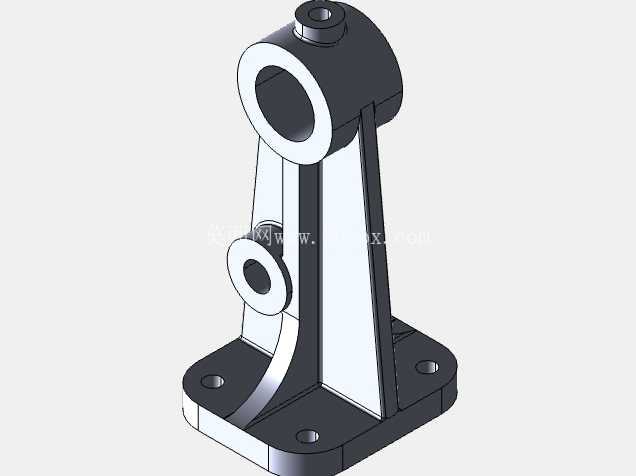

立式双孔轴承支撑固定支架结构

这类轴承支架在轻工输送线、小型自动化传动模组、桌面级加工设备的动力传递段应用十分普遍，核心作用是为转轴提供稳定的径向与轴向支撑，抵消轴系运转过程中产生的径向跳动与轴向窜动，避免转轴因悬臂过长出现挠曲变形，保障传动部件的同轴度精度。从实际使用场景来看，这类支架常安装在设备的机架型材平面上，上方大孔径轴承位适配传递主动力的主轴，下方小孔径轴承位适配张紧轮轴或者辅助传动轴，两个安装孔位的中心距经过严格校核，能保证配套的齿轮、同步带轮处于正确的啮合平面，不会出现偏磨、跳齿等常见传动故障。

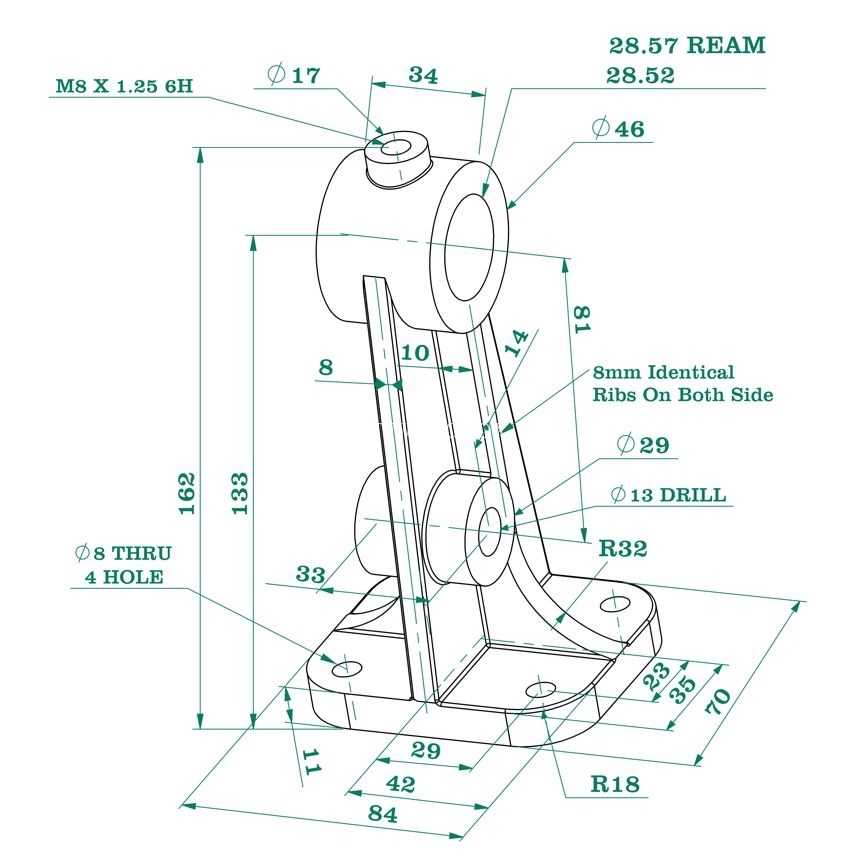

设计层面首先考虑的是安装基准的可靠性，底部的方形安装法兰设置了四个沉头安装孔，孔位分布避开了筋板的应力集中区域，沉头深度适配常规内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出法兰平面，保证支架与安装基面完全贴合，不会出现安装倾斜的问题。法兰与上方支撑立板之间设置了两条对称的加强肋，肋板的厚度根据支撑载荷做了匹配，既不会因为肋板过薄导致支撑刚性不足，也不会因为材料冗余增加不必要的重量，肋板与立板、法兰的连接处都做了圆角过渡，避免铣削加工或者铸造过程中出现应力开裂的问题。

两个轴承安装孔的同轴度、孔端面与孔轴线的垂直度是这类零件的核心精度指标，大孔位的端面设置了凸台结构，用来定位轴承的外圈端面，保证轴承安装后不会出现轴向窜动，小孔位的结构与大孔位保持一致的设计逻辑，两个孔的轴线处于同一垂直平面内，平行度公差控制在合理范围内，避免轴系安装后出现别劲的问题。立板顶部的小凸台结构是为了安装润滑注油嘴预留的位置，方便后期维护时直接向轴承内部加注润滑脂，不需要拆解整个轴系就能完成保养操作，降低设备的维护成本。

从安装边界来看，底部法兰的长宽尺寸适配常规40系列、50系列工业铝型材的安装槽间距，不需要额外制作转接板就能直接固定在型材机架上，整体高度尺寸经过优化，既保证了轴系安装后与下方传动部件有足够的安全间隙，不会出现运转干涉，也不会因为支架过高导致整体重心上抬，影响设备运行的稳定性。支架的侧壁厚度均匀，不管是采用机加工一体成型还是铸造成型后做精加工，都能保证零件的成型质量，不会出现壁厚不均导致的变形问题。

实际选型过程中，这类支架的承载能力主要由立板厚度、轴承孔间距、安装法兰的刚性决定，设计时已经根据常规小型传动设备的载荷范围做了强度校核，在额定载荷下长期运转不会出现支撑变形、精度丢失的问题。孔位的内径尺寸按照标准轴承的外圈公差做了匹配设计，采用过渡配合的公差带，既可以方便轴承的压装，也能保证轴承安装后不会出现外圈转动的跑圈问题，延长轴承的使用寿命。支架的所有外露棱边都做了倒角处理，去除加工毛刺，避免安装维护过程中划伤操作人员，也能减少应力集中的风险。
