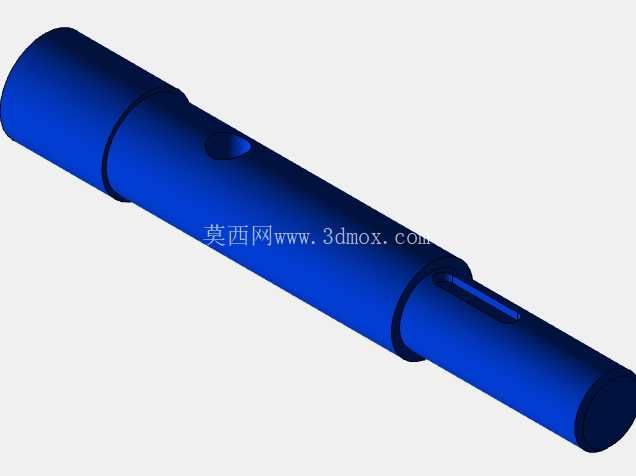

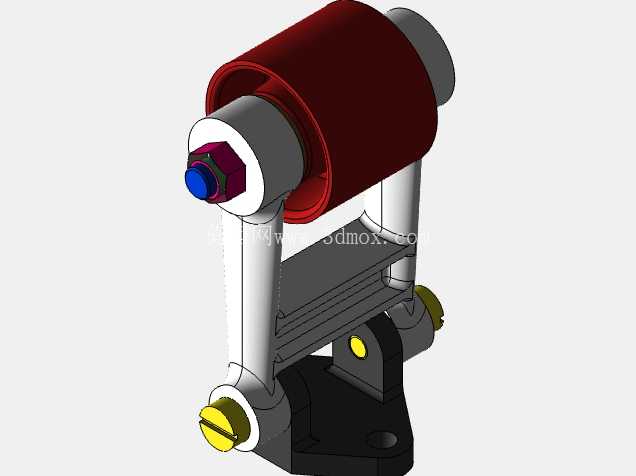

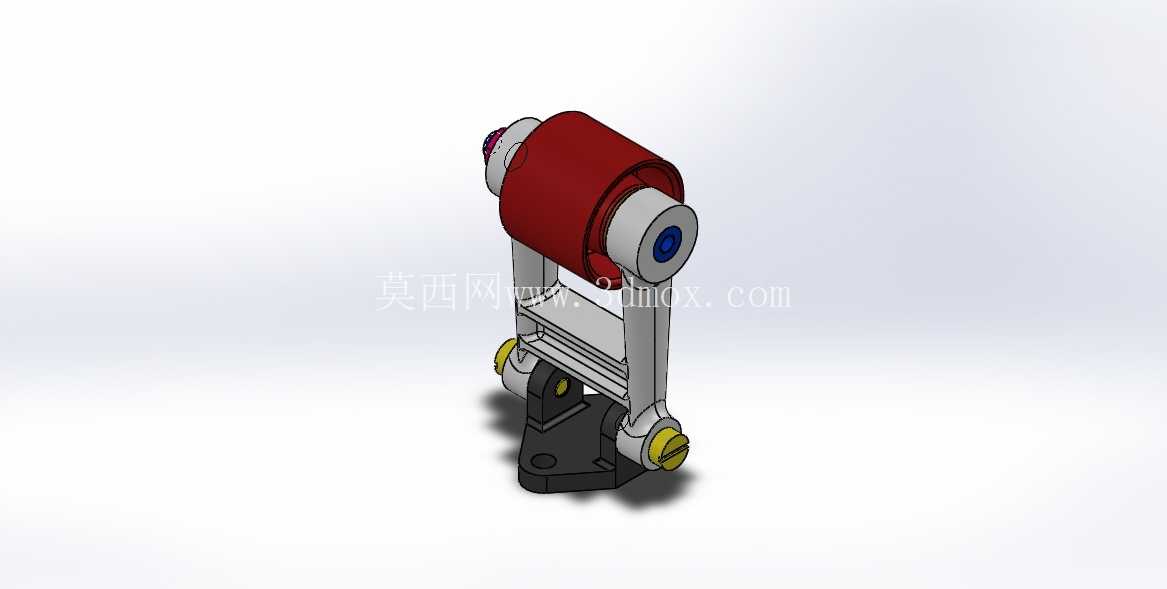

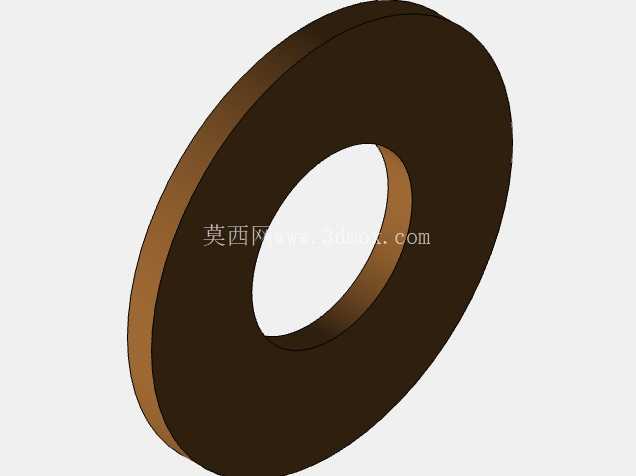

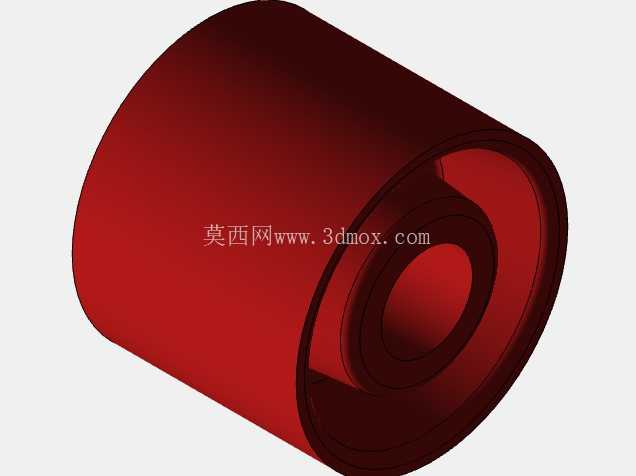

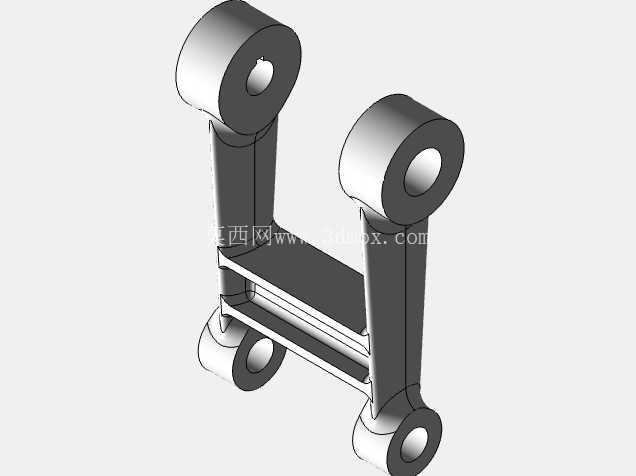

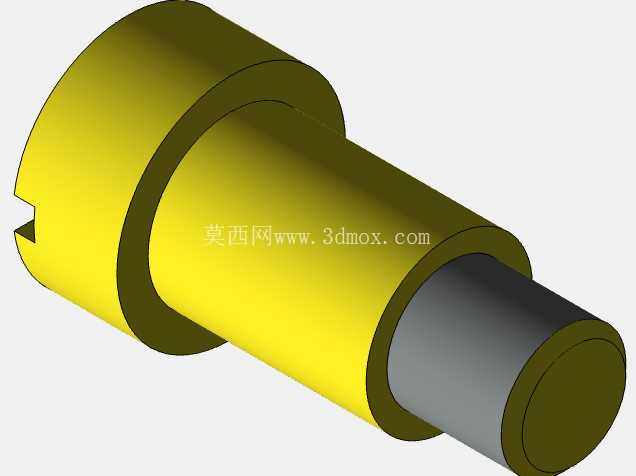

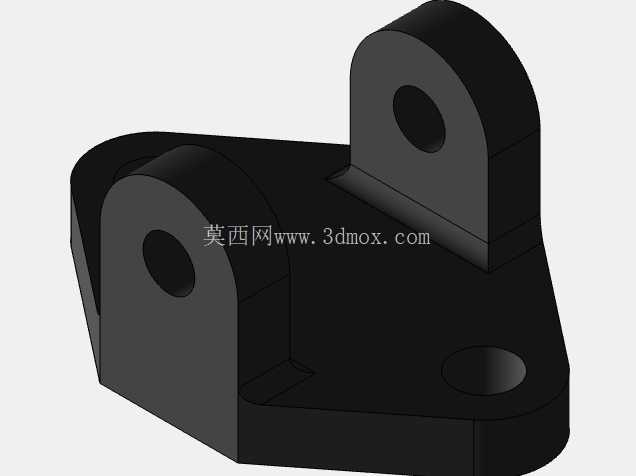

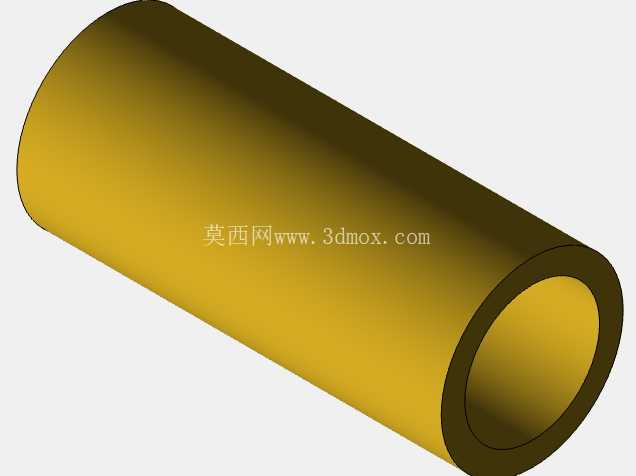

在汽车冲压件连续生产的自动化输送环节,皮带传动是衔接拆垛工位、清洗涂油工位、多工位压力机上下料工位的核心动力传递路径,一旦皮带出现松弛打滑,轻则导致板料送进定位偏差,引发冲压件孔位偏移、型面起皱等批量质量问题,重则触发产线急停,打乱整线生产节拍,而皮带张紧装置正是保障传动系统稳定运行的关键功能部件。这套张紧装置采用摆臂式张紧结构,主体由固定安装底座、双侧支撑摆臂、张紧辊筒、铰接销轴、限位调节组件构成,区别于传统固定式张紧轮的结构设计,摆臂铰接点设置在底座靠近传动皮带回程段的一侧,张紧辊筒通过深沟球轴承装配在摆臂上端,可绕铰接销轴在一定角度范围内摆动,自动补偿皮带在长期运行中出现的蠕变伸长、磨损松弛量,无需频繁人工停机调整张紧行程。从安装边界来看,固定底座采用铸铁材质加工,底部设置两个长圆形安装孔,孔距适配冲压生产线皮带输送架的标准槽钢安装面,安装时可通过长圆孔微调底座固定位置,预留的安装调节量能够覆盖不同中心距的皮带传动布局;摆臂的摆动行程经过校核,在最大张紧位置时,张紧辊筒与皮带的包角不小于120度,既保证足够的摩擦力传递扭矩,又不会因包角过大导致皮带弯曲应力激增,缩短皮带使用寿命。张紧辊筒表面包覆红色耐磨橡胶层,橡胶层表面做细网纹滚花处理,能够增大与皮带接触面的摩擦系数,避免辊筒与皮带之间出现相对滑动造成的皮带异常磨损,辊筒两端采用带防尘盖的深沟球轴承支撑,轴承座与摆臂之间设置调整垫片,可通过增减垫片厚度调整辊筒的轴向位置,保证辊筒轴线与皮带轮轴线的平行度误差控制在0.2mm/m以内,防止皮带在运行过程中出现跑偏、掉带问题。在功能设计上,摆臂与底座之间设置了阻尼缓冲结构,能够吸收皮带传动过程中产生的振动,尤其是在压力机冲压作业产生的瞬时冲击传递到输送线时,阻尼结构可避免摆臂出现大幅跳动,保证张紧力始终维持在合理区间;张紧力的初始设定可通过摆臂侧方的调节螺栓完成,拧紧调节螺栓时可推动摆臂绕铰接点转动,增大辊筒对皮带的压紧力,调试时可通过按压皮带测试挠度,将张紧力调整到厂家推荐的区间,避免张紧力过大导致皮带、轴承过早疲劳失效,或是张紧力不足出现打滑丢转。从实际应用场景来看,这类张紧装置不仅适配汽车冲压生产线的板料输送皮带,也可用于各类带传动的工业设备中,安装时需要注意铰接销轴的润滑通道需对准设备的集中润滑管路接口,保证日常运维时可直接通过注油嘴向铰接点、轴承位置加注润滑脂,无需拆解部件;底座的安装面需要做打表找平,保证安装平面度误差不超过0.1mm,避免摆臂转动时出现卡滞。整套结构的受力路径经过优化,皮带对张紧辊筒的作用力通过摆臂传递到底座的安装螺栓位置,受力点与安装孔的力臂经过计算,可将螺栓承受的剪切力控制在8.8级螺栓的许用应力范围内,长期运行不会出现底座变形、螺栓断裂的问题;辊筒的直径选取也结合了常用输送皮带的最小弯曲半径要求,避免辊筒直径过小导致皮带反复弯折出现帘布层断裂。在三维建模过程中,所有铰接位置都预留了合理的装配间隙,摆臂与底座之间的转动间隙控制在0.05-0.1mm之间,既保证转动灵活无卡滞,又不会因间隙过大出现摆臂窜动;所有配合面的粗糙度、形位公差都在模型的工程图模块中做了明确标注,可直接导出用于生产加工,装配关系完全按照实际装配流程搭建,可直接用于生成装配爆炸图、装配作业指导书,帮助现场装配人员快速理解部件的装配顺序与配合要求。
