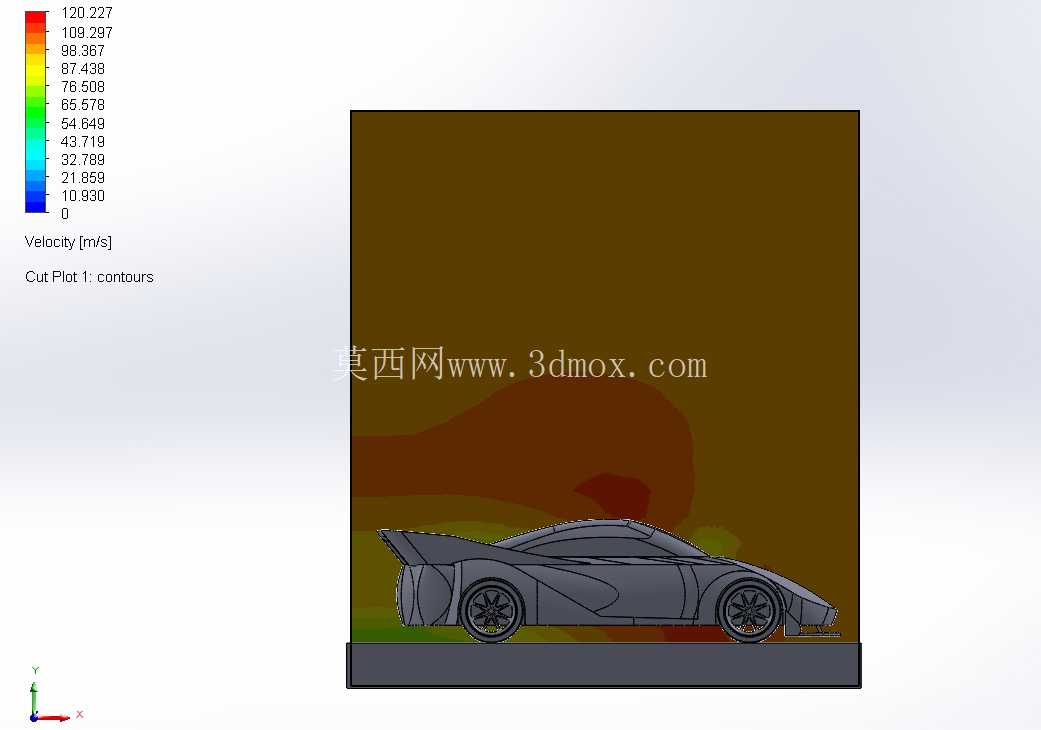

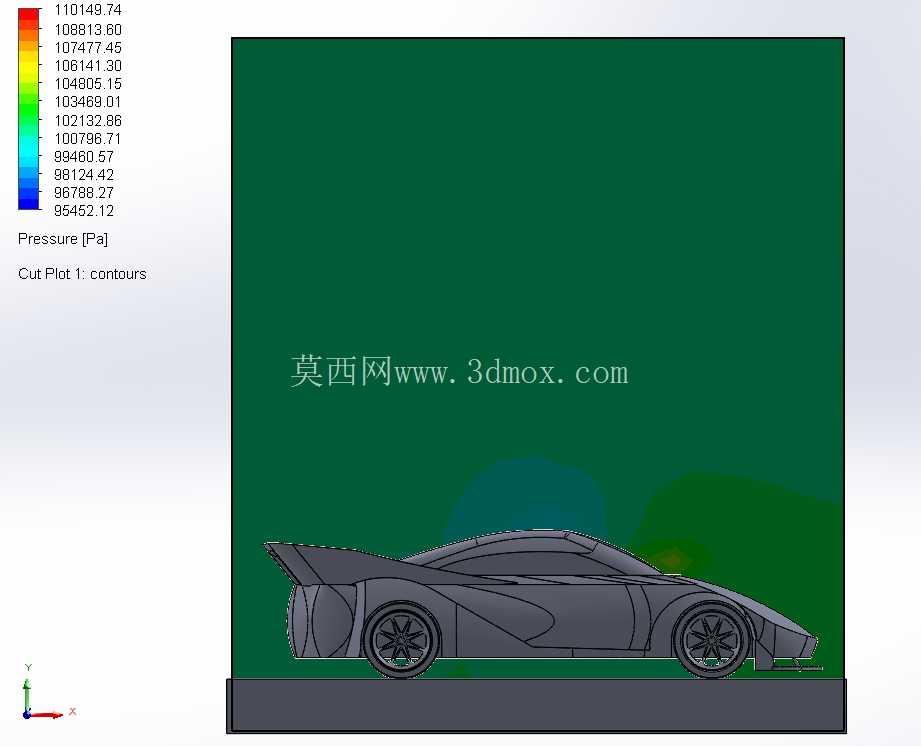

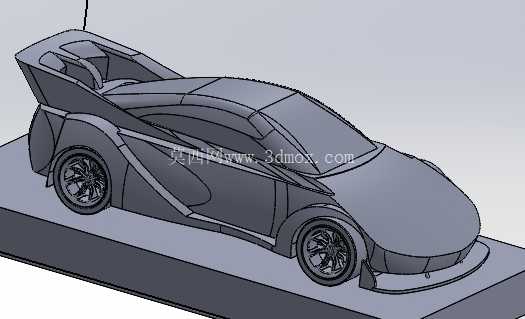

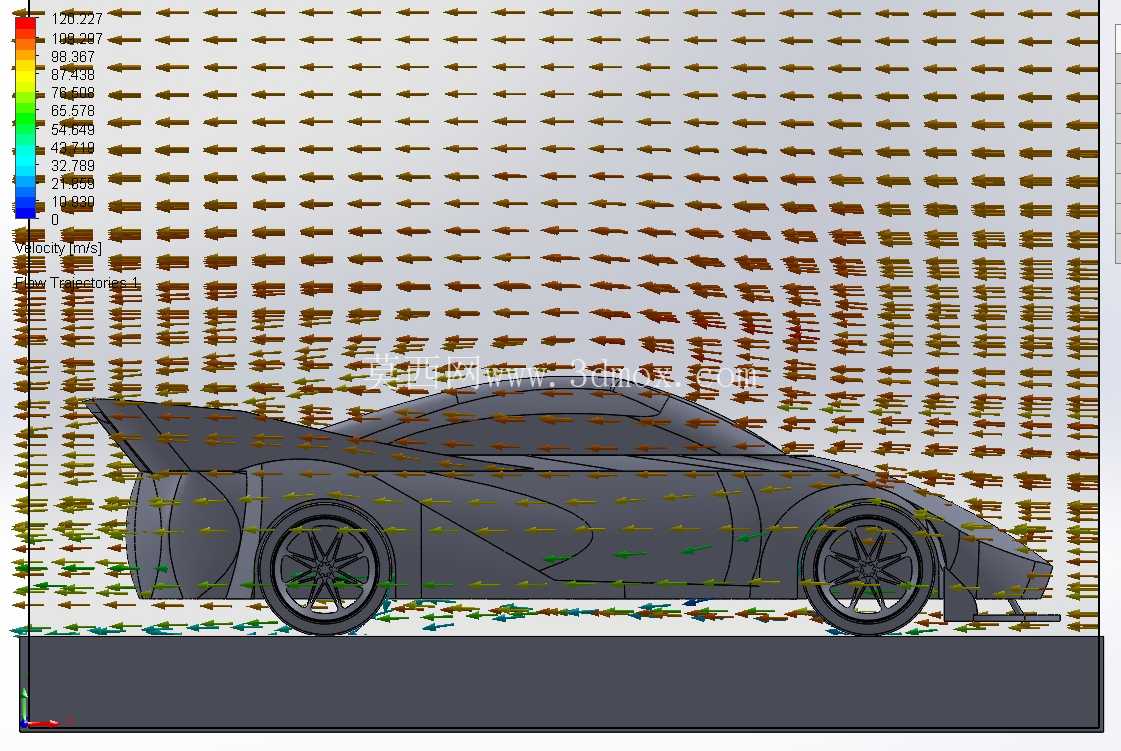

在高性能车辆研发流程中,空气动力学设计是决定车辆高速行驶表现的核心环节,这套概念车的三维结构方案,完全围绕高速工况下的气流管控逻辑搭建,可直接用于前期造型验证、风洞试验对标以及车身覆盖件的冲压工艺拆解参考。从实际工程落地的角度看,这套模型的外曲面全部采用G2连续的曲率过渡,没有出现突兀的折角或曲率突变区域,目的是让流经车身表面的气流保持层流状态,尽可能减少气流分离带来的压差阻力,这一点和传统民用车为了兼顾空间做出的曲面妥协有本质区别,所有型面的弧度变化都经过气流走向的反复校准,哪怕是轮拱上方的微小隆起,都是为了梳理车轮转动带出的乱流,避免乱流卷入车底打乱整体流场。车辆前部的造型做了多层分流设计,最上层的曲面负责将气流引导至车顶,顺着大倾角的前挡风玻璃平滑流向车尾的尾翼区域,为尾翼提供稳定的高速来流;中层的分流结构将部分气流导向车身两侧,顺着车门的内凹曲面流向车尾扩散器的侧边,形成气墙封住扩散器两侧的气流溢出;最下层的前唇结构则尽可能压低车底前方的进风截面,加快车底气流的流速,利用伯努利原理形成上下压差,为车辆提供额外的下压力,这部分结构的安装边界需要和前防撞梁、冷却模块预留至少15mm的安全间隙,避免行驶过程中出现振动干涉。车身侧面的设计完全围绕气流梳理展开,侧裙的边缘做了锋利的直角切割,目的是阻断车侧的乱流卷入车底,保证车底气流的流速稳定;后视镜的安装位置从传统的三角区移到了车门板上,减少A柱区域的气流涡团,同时后视镜的截面做了水滴形优化,将自身带来的风阻系数降低了0.008,别小看这微小的数值,在时速200公里以上的工况下,能减少至少3牛的行驶阻力。车尾部分的大尺寸尾翼采用了双层翼面结构,主翼面的攻角设定在12度,上层的小翼面负责调整尾翼后方的气流分离点,避免尾翼在大攻角下出现失速,整个尾翼的安装支架采用了流线型包覆,不会在尾翼前方产生乱流影响翼面工作效率;车尾下方的扩散器做了多通道的分流设计,每个通道的扩张角都控制在7度以内,这个角度是流体仿真中验证过的最优值,既能保证车底气流快速减速升压,又不会因为扩张角过大导致气流分离,扩散器的上沿和车尾保险杠的下沿完全齐平,安装时需要和后副车架预留足够的散热间隙,避免排气系统的高温传递到扩散器的复合材料结构上。这套模型在设计时还同步考虑了空气动力学和冷却系统的匹配,前保险杠两侧的进气道并不是装饰结构,内部直接连通刹车冷却导风管,能将高速气流直接导向前轮刹车卡钳,避免连续制动时出现热衰减;车身后部的侧进气道则负责给中冷器和后刹车系统提供冷却气流,进气道的内部曲面做了渐缩设计,能提高进入气流的流速,提升换热效率。从结构落地的角度看,所有外覆盖件的分模线都隐藏在曲面的曲率转折处,不会破坏外观的整体流畅性,每个覆盖件的冲压拔模角度都控制在3度以上,满足钢板冲压或者碳纤维复合材料成型的工艺要求,轮拱的位置预留了轮胎跳动的安全边界,即使车辆在最大压缩行程下,轮胎也不会和轮拱内衬发生剐蹭。在实际研发场景中,这套三维模型可以直接导入CFD仿真软件进行流场计算,验证不同车速、不同侧风角度下的风阻系数、下压力数值以及气流分离点的位置,也可以用于1:4比例油泥模型的铣削加工参考,直接对接风洞试验环节,相比传统的二维效果图设计,这种全参数化的三维模型能大幅缩短前期研发的验证周期,减少反复修改造型带来的成本浪费,尤其是对于高性能概念车或者超级跑车的研发来说,空气动力学结构的精准度直接决定了车辆的高速稳定性、制动效率以及燃油经济性,每一处曲面的微调都需要经过多轮仿真和试验验证,而这套模型的结构逻辑完全符合量产级高性能车辆的空气动力学设计规范,没有出现为了造型牺牲气动效率的设计缺陷。
