工业建筑高空电缆敷设牵引作业装置

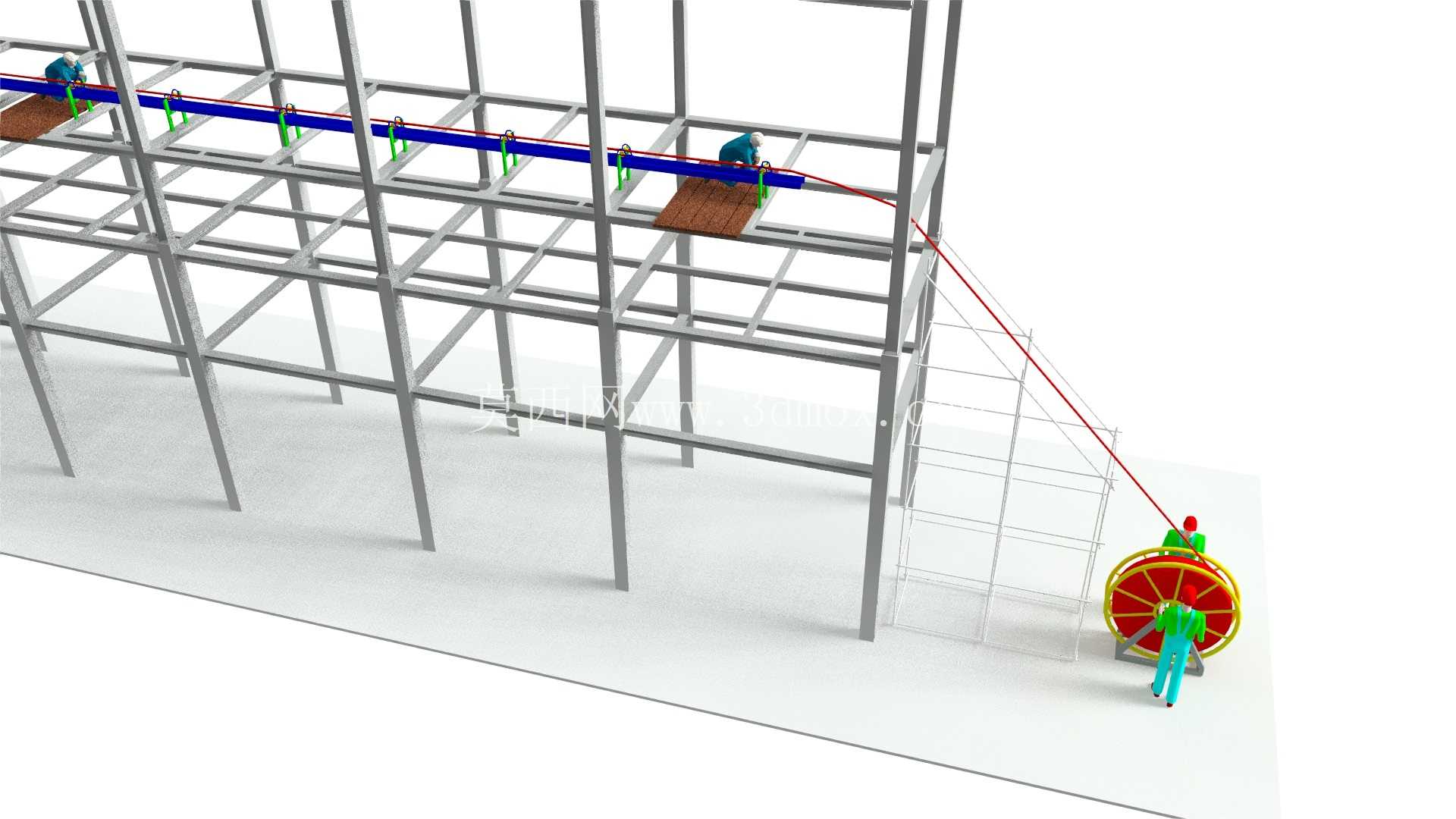

这套三维结构还原的是多层钢框架工业建筑施工阶段，高空水平段电缆敷设的牵引作业场景，核心解决大跨度钢构架上方长距离电力电缆人工拖拽效率低、作业风险高的现场痛点。从作业逻辑来看，装置依托已搭建完成的多层钢格构柱与横梁体系作为承载基础，无需额外搭设专用线缆支撑栈道，横梁上间隔布置的绿色导向卡扣直接卡装在H型钢横梁上翼缘，卡扣内侧带弧形导向槽，既可以约束电缆的敷设走向，避免拖拽过程中电缆外皮与钢结构棱角剐蹭破损，又能将电缆拖拽时的滑动摩擦转化为滚动摩擦，大幅降低牵引端所需的拉力。地面端设置的手动绞盘是整套牵引作业的动力源，绞盘采用双辐条轮式结构，轮缘做圆弧过渡处理，避免收缆时挤压电缆外层绝缘皮，绞盘支架底部做加宽配重处理，作业时可通过压重块固定在地面，防止牵引过程中绞盘受拉力侧翻。钢构架上设置的两处木质操作踏板，是供作业人员在牵引过程中实时调整电缆位置、检查导向卡扣状态的临时站位点，踏板通过卡扣直接固定在横梁上，无需焊接固定，不会对钢结构母材造成损伤，踏板表面做防滑纹理处理，边缘带100mm高的挡边，避免作业人员脚底打滑或工具坠落。从设计边界来看，整套牵引作业的适配跨度可覆盖单跨6-12m的多层钢框架结构，导向卡扣的安装间距控制在1.5-2m，可适配外径30-80mm的电力电缆、控制电缆敷设需求，牵引绞盘的额定牵引载荷为5kN，可满足单根长度100m以内常规工业电缆的水平牵引需求，绞盘的出线角度可通过支架上的调节螺栓在0-45度范围内调整，匹配不同层高的电缆敷设高度差。在实际作业流程中，施工人员先在地面将电缆端头与牵引钢丝绳固定，再通过人工将钢丝绳穿过所有横梁上的导向卡扣，最终与地面绞盘的卷筒连接，转动绞盘即可将电缆沿预设的横梁路径匀速牵引到位，牵引过程中构架上的作业人员仅需在各导向点辅助调整电缆姿态，无需全程拖拽电缆，大幅降低高空作业的劳动强度，同时避免人工拖拽时电缆摆动带来的高处坠落风险。整套结构的所有临时构件均采用装配式设计，作业完成后可快速拆卸周转至其他施工段重复使用，导向卡扣可适配不同规格的H型钢横梁翼缘宽度，无需针对不同钢结构项目单独定制配件，绞盘结构拆解后可通过人工搬运，无需大型吊装设备辅助转场，适配工业厂房、仓储建筑、多层框架电站等多种场景的高空电缆敷设作业。模型中还原的钢构架采用等比例的工业常用H型钢参数，柱距、层高均符合常规工业建筑的设计模数，作业人员的站位空间预留符合高空作业的安全操作距离要求，牵引钢丝绳的走向完全避开钢结构的尖锐棱角，所有与电缆接触的构件表面均做圆弧倒角处理，从结构设计层面规避电缆敷设过程中的绝缘层损伤隐患。
