立柱式径向布拉索关节旋臂吊运装置

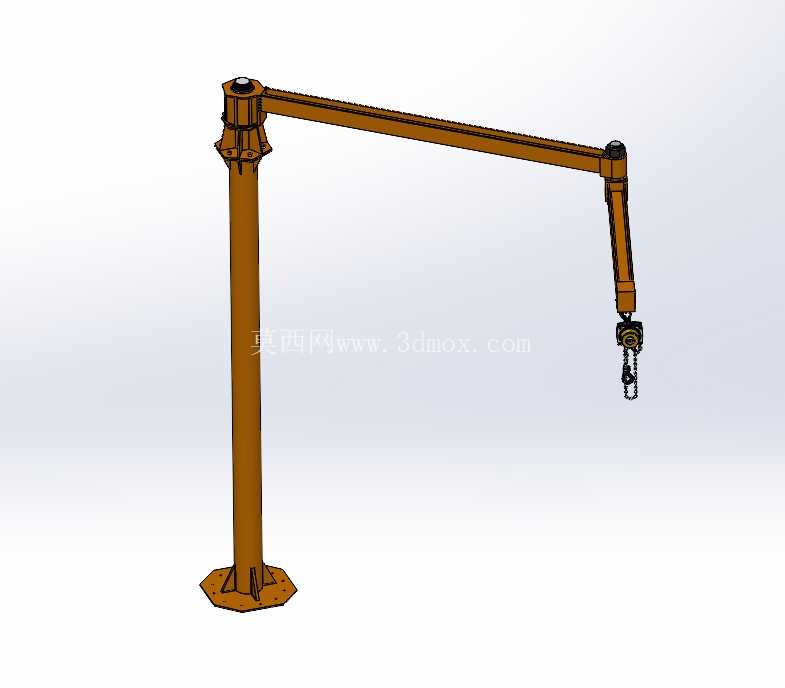

这款径向布拉索关节结构的旋臂吊运装置，主要面向中小型机加工车间、装配工位、仓储分拣区域的定点物料转运场景，适配1吨以内的工件上下料、工位间转序、设备维保件吊装等作业需求，相比桥式起重机占用顶部空间更小，相比手动葫芦作业覆盖范围更灵活，能在固定安装点位覆盖半径内完成全角度无死角的物料调运，不需要额外铺设长距离运行轨道，对厂房层高、顶部承重的适配性更强。从结构设计逻辑来看，整套装置采用立式立柱承载+多段折叠悬臂+末端吊具的组合形式，底部为六边形法兰安装底座，通过膨胀螺栓或预埋螺栓与混凝土地面刚性固定，底座上方的主立柱采用厚壁无缝钢管焊接成型，内部设置加强筋板抵消悬臂满载时产生的倾覆力矩，立柱顶部配置回转支撑轴承，能实现360度水平方向自由回转，转动阻尼可根据实际吊装负载调整，避免悬臂空载时随意滑动。悬臂部分采用两段式铰接结构，也就是径向布拉索关节的核心设计点，主悬臂与立柱顶部回转座铰接，副悬臂与主悬臂末端铰接，两处铰接关节均配置自润滑铜套与轴向锁紧结构，既能实现竖直平面内的角度调整，又能在调整到位后锁定角度，避免吊装过程中悬臂上下窜动；相比单段固定长度的悬臂，两段铰接的结构能绕过工位周边的设备、货架等障碍物，在狭窄的设备间隙内完成物料吊装，作业灵活性大幅提升。末端吊具配置了吊钩与滑轮组，适配手动葫芦或电动葫芦的安装，滑轮组的绳槽经过淬火处理，耐磨性能满足长期高频吊装的使用需求，吊钩带有防脱锁扣，避免吊装过程中吊索滑脱引发安全事故。从安装边界来看，整套装置的立柱高度可根据厂房实际层高调整，常规配置下立柱有效高度在3米到4.5米区间，悬臂总伸展长度覆盖3米到6米范围，安装时需要保证底座安装区域的混凝土地面厚度不低于200mm，地面承重强度不低于10t/㎡，悬臂回转半径范围内不能有高度超过悬臂最低作业高度的固定障碍物，避免回转过程中发生碰撞。设计过程中针对各铰接关节的受力做了有限元校核，主悬臂与副悬臂均采用变截面矩形钢管焊接，在保证整体结构刚性的前提下尽可能降低自重，减少回转时的操作阻力；关节处的铰接轴采用40Cr调质处理，表面硬度达到HRC28-32，能承受长期交变载荷作用下的磨损，铰接位置预留了润滑脂注油孔，日常维护时只需要定期加注润滑脂就能保证关节转动顺畅，不需要频繁拆解更换零件。实际使用场景中，这类旋臂吊常布置在数控车床、加工中心的工位旁，用于毛坯件上料、成品工件下料转运，也会布置在装配流水线的定点工位，用于重型零部件的举升装配，相比人工搬运能大幅降低作业人员的劳动强度，同时避免重型工件搬运过程中磕碰伤人的风险；在仓储区域，这类装置也可用于重型货架的货物存取，配合托盘吊具完成整托货物的上下架作业，作业范围覆盖固定半径内的所有货架点位，不需要为每个货架配置专用吊装设备。整套结构的受力传递路径清晰，吊装负载通过末端吊钩传递到副悬臂，再通过铰接关节传递到主悬臂，最终通过主立柱传递到地面基础，各连接节点的受力均经过冗余设计，额定负载下的结构安全系数不低于3倍，满足起重设备的安全设计规范要求；关节处的径向锁紧结构采用楔形锁紧原理，锁紧时接触面为面接触，锁紧力均匀分布在铰接轴表面，不会出现长期使用后锁紧失效的问题，同时锁紧操作只需要扳动手动锁紧手柄即可完成，不需要额外借助工具，作业人员操作起来十分便捷。
