降低操作负荷的省力型压接作业工装结构

在线束端子压接、小型五金件压合的批量作业场景中，传统手动压接工具完全依赖操作人员手部握力输出压合力，长时间重复施力不仅作业效率随疲劳度上升快速下降，更会因腕部持续承受高频次、大力度的载荷引发职业性腕管劳损，这一问题在汽车线束加工、低压电器装配等需要单日完成数千次压接动作的工位上尤为突出。这套压接工具附件的核心设计目标，就是通过机械结构的力放大与力传递优化，将压接作业所需的手部输入力降低到常规握力水平即可完成额定压接行程，从根源上减少操作人员的腕部负荷。

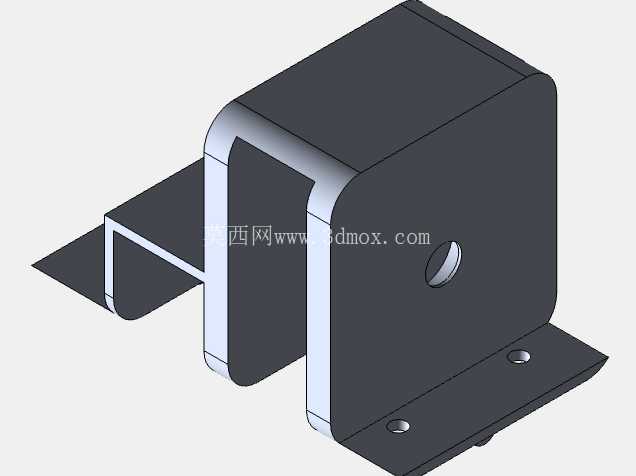

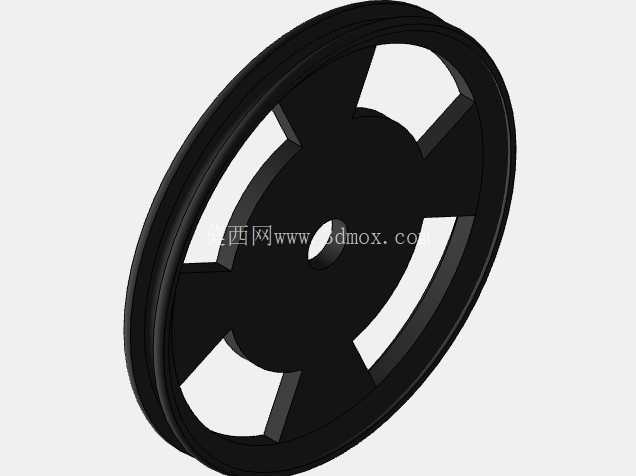

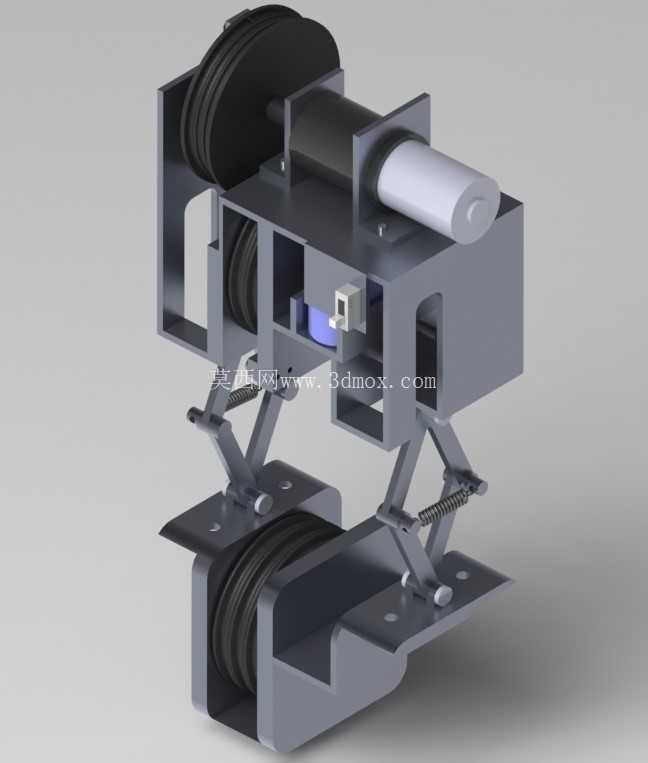

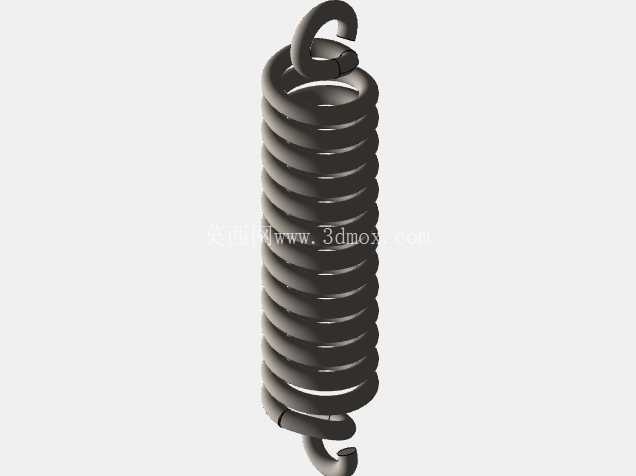

从结构布局来看，这套装置采用剪叉式力放大机构作为核心传力单元，上下两组平行布置的安装基板通过对称的剪叉臂组连接，剪叉臂的铰接点处设置了复位弹簧组件，在非压接状态下可以自动将压接端推回初始张开位置，无需操作人员手动掰开工具复位，进一步减少无效动作的体力消耗。装置上部集成了线盘收纳结构，可将压接所需的端子料带预先卷装在料盘轴上，料带通过导向槽送入压接工位，避免作业过程中反复取料的动作浪费，下部压接工位设置了与端子规格匹配的定位槽，可保证压接位置的一致性，减少压偏、压接深度不足等不良品的产生。

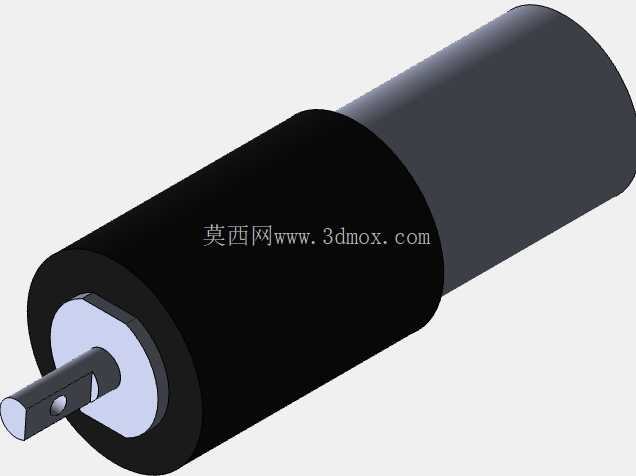

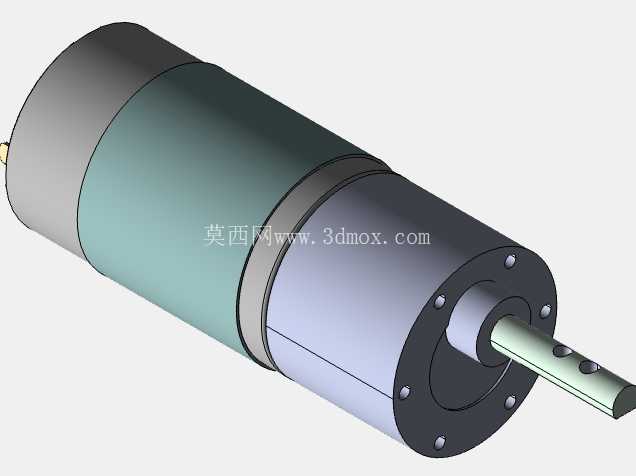

设计过程中优先考虑了安装边界的适配性，整体结构采用模块化设计，上部的动力输入接口可适配常规手动压接钳的手柄连接尺寸，也可根据产线需求替换为气动、电动驱动单元，无需对整体结构做大幅修改即可升级为半自动压接工位。剪叉机构的铰接点位置经过力臂比例优化，在100mm的操作手柄行程下，压接端可输出8kN的额定压合力，完全满足0.5-6mm²线径端子的压接力要求，同时压接端的开合行程控制在25mm，既可以满足不同厚度端子的放入空间需求，也不会因行程过大增加不必要的操作动作。

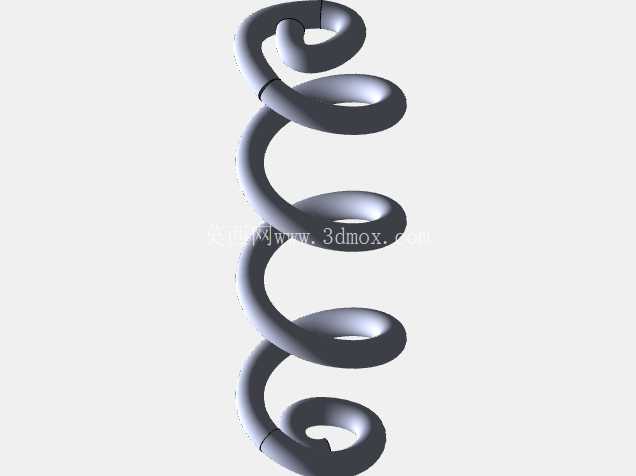

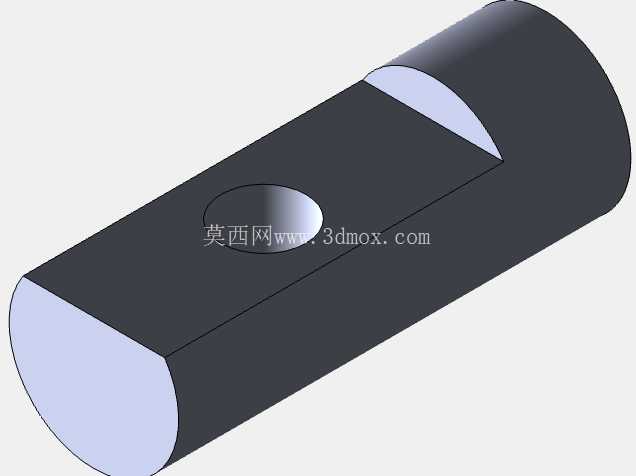

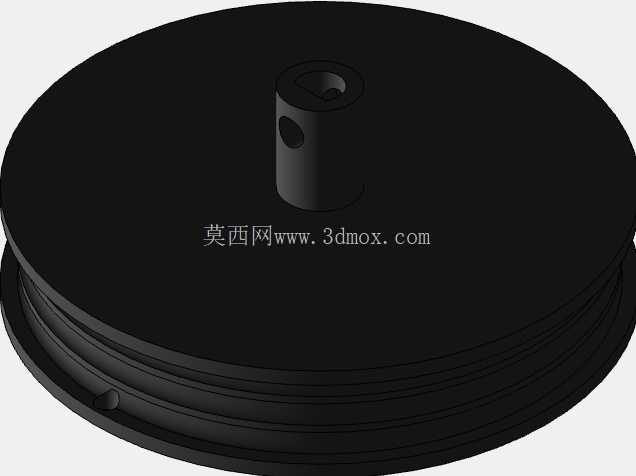

结构细节上，所有铰接销轴都采用了带自润滑衬套的设计，可在长期高频次往复动作下减少磨损量，延长工装的维护周期，复位弹簧的刚度经过匹配计算，既可以保证压接完成后机构快速复位，也不会因弹簧力过大增加压接过程中的额外操作阻力。料盘轴采用快拆结构设计，更换不同规格的端子料带时无需额外工具，仅需拔出轴端的限位销即可完成料盘更换，适配多规格小批量的柔性生产需求。下部安装基板设置了四个标准安装孔位，可直接固定在工作台面上作为固定式压接工位使用，也可拆除固定件作为便携式手动工具使用，适配不同的作业场景需求。

在实际产线应用中，这套结构可将单次压接的手部施力从传统压接钳的150-200N降低到30-50N，操作人员单日完成8000次压接动作后的腕部疲劳度可降低70%以上，同时因为压接位置由定位槽固定，压接良品率相比纯手动持钳压接可提升15%左右。结构的受力路径经过优化，所有承受压接反力的结构件都采用对称布置，避免偏载导致的结构变形，长期使用下压接工位的形位公差可保持在0.1mm以内，保证压接质量的稳定性。
