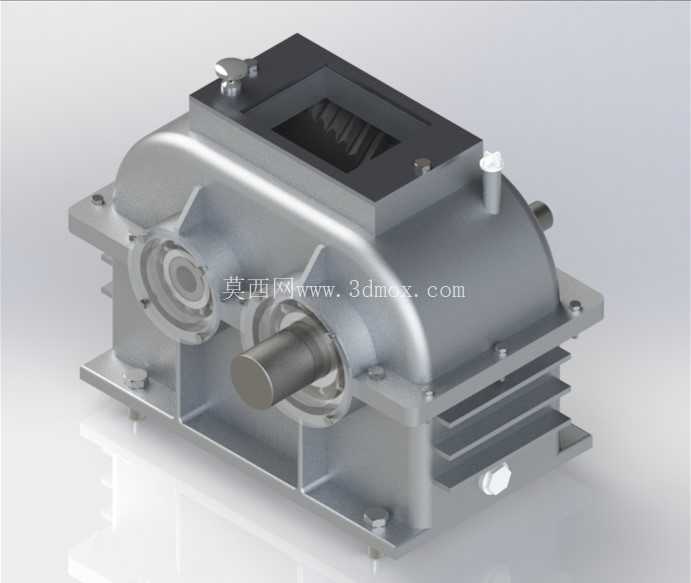

工业标准两级回复式齿轮传动变速箱结构

　　在各类工业传动系统的动力匹配环节，这类两级回复式变速箱始终是中小功率段动力传递的核心承载部件，常被布置在原动机与工作机之间的传动链中段，适配输送线辊道驱动、小型轻工设备动力输出、非标自动化产线传动单元等需要稳定降速增扭的场景，相比单级减速结构，它能在相对紧凑的安装空间内实现更大的传动比覆盖，同时保证传动过程的平稳性，避免单级大齿轮带来的径向尺寸冗余问题。从实际使用的角度看，这类变速箱的核心作用是匹配原动机的高转速低扭矩输出特性，将动力转换为工作端需要的低转速高扭矩状态，同时通过齿轮啮合的刚性传动保证动力传递的同步精度，不会出现带传动的打滑丢转问题，也不像链传动那样存在明显的多边形效应带来的运行脉动，适合对传动转速稳定性有一定要求的连续运行工况。

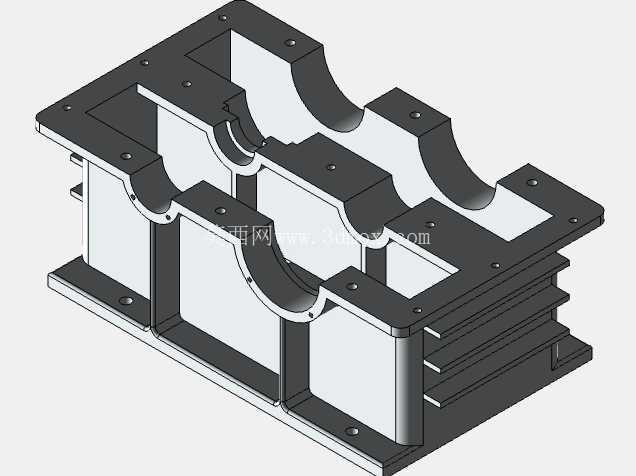

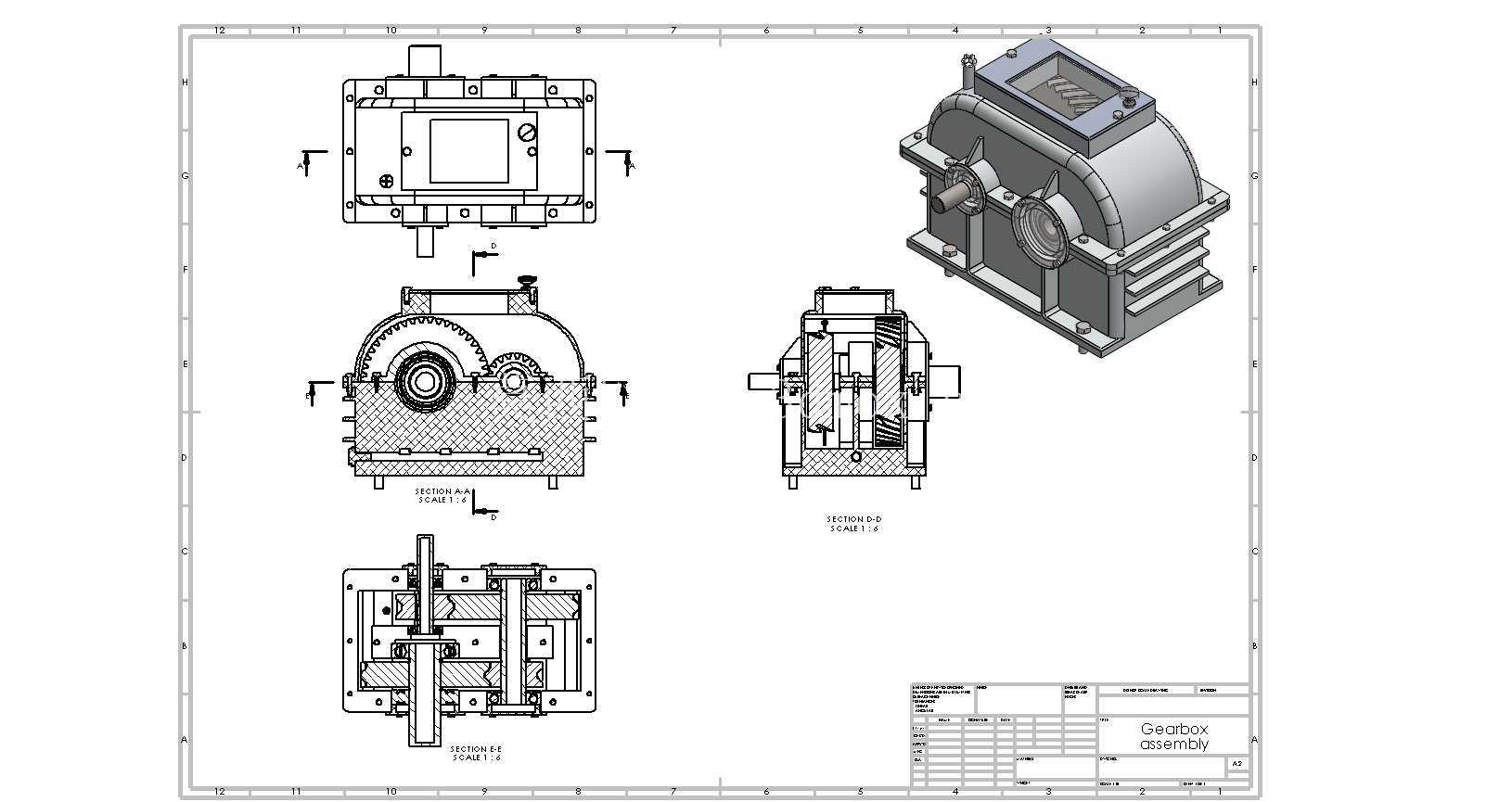

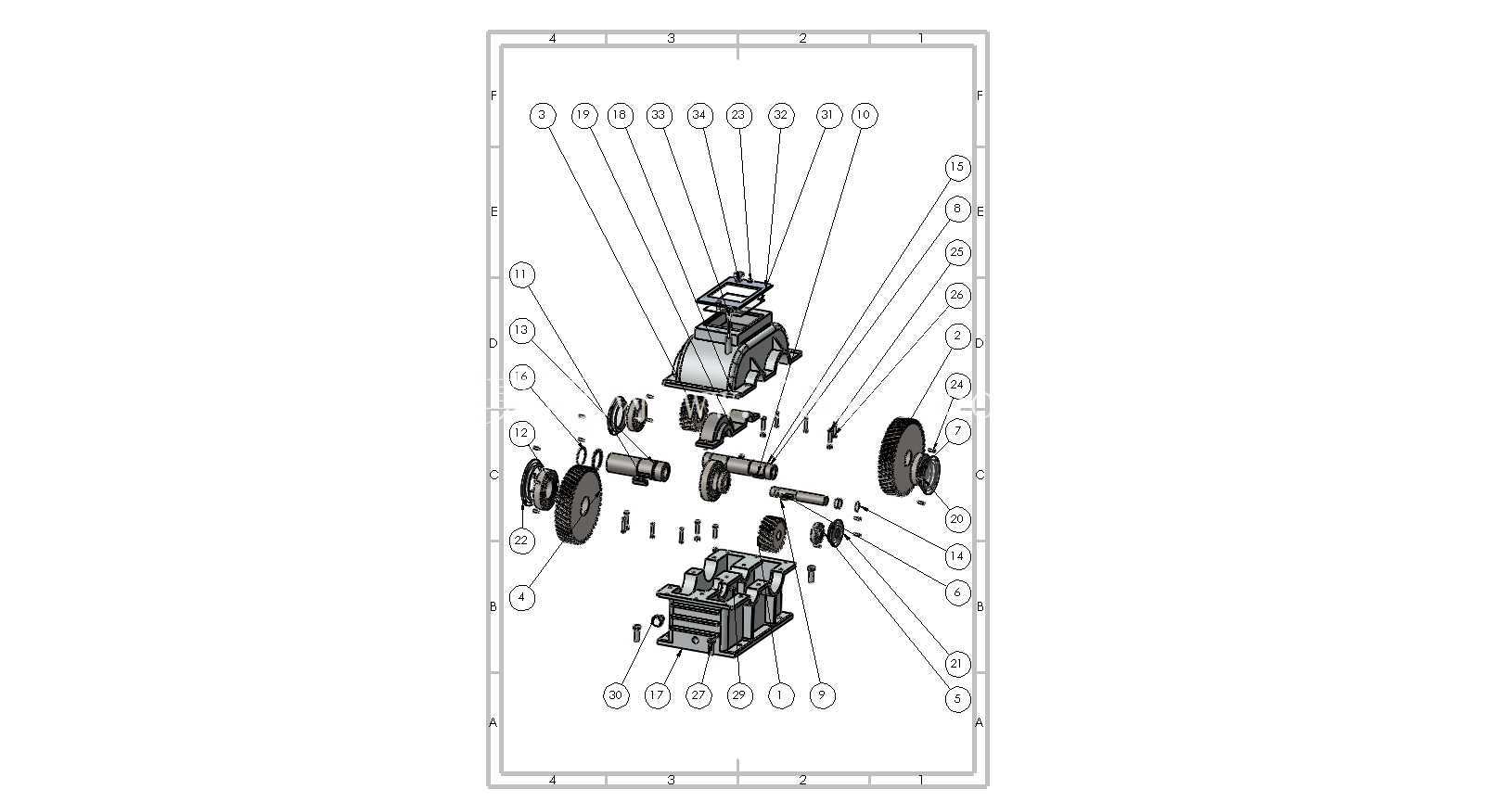

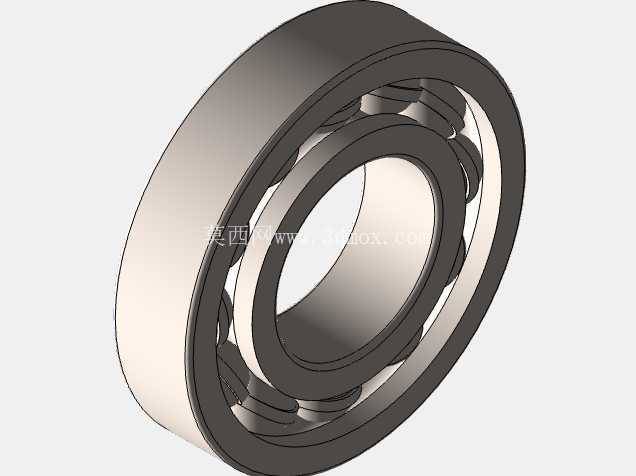

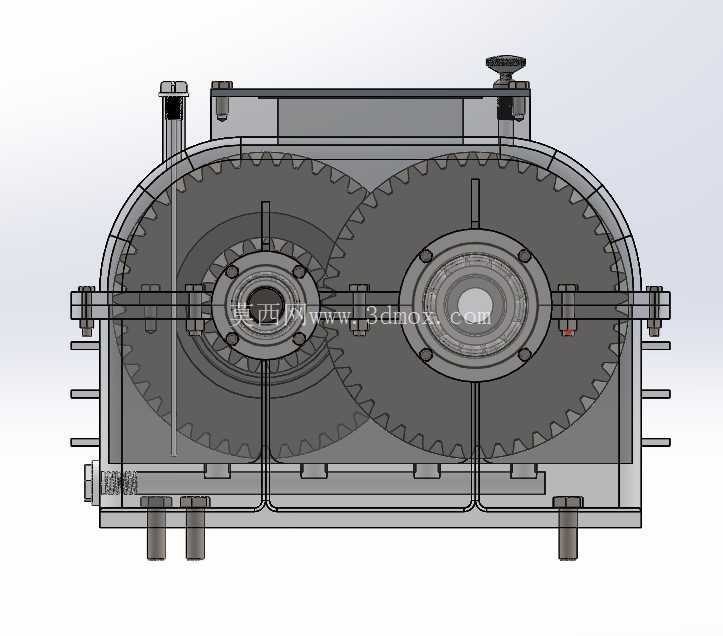

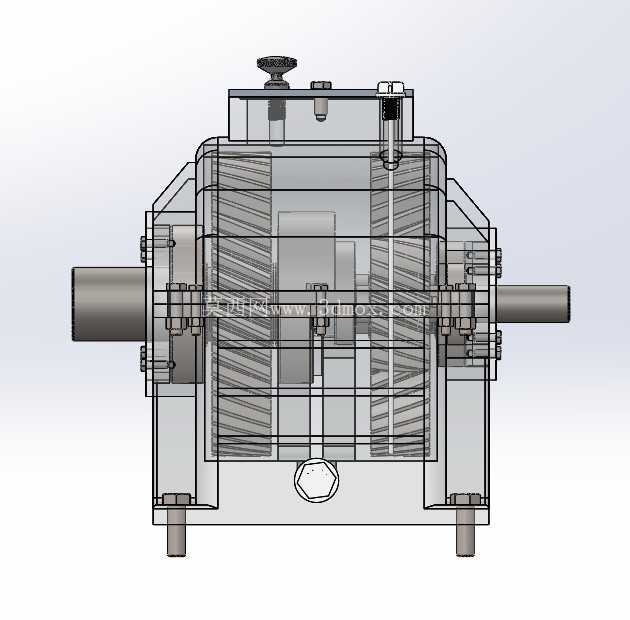

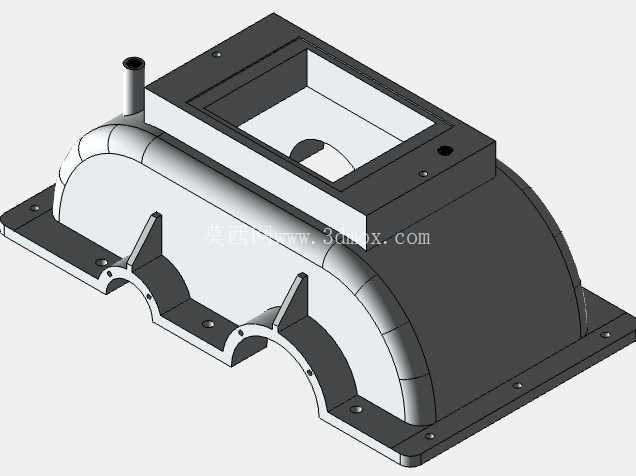

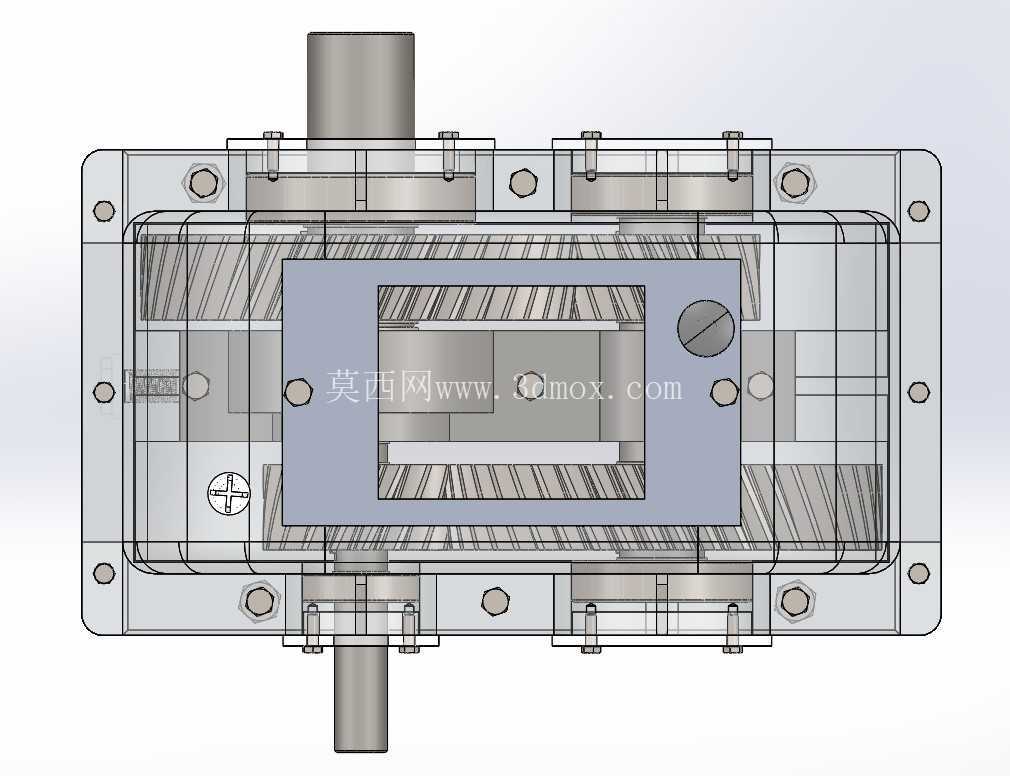

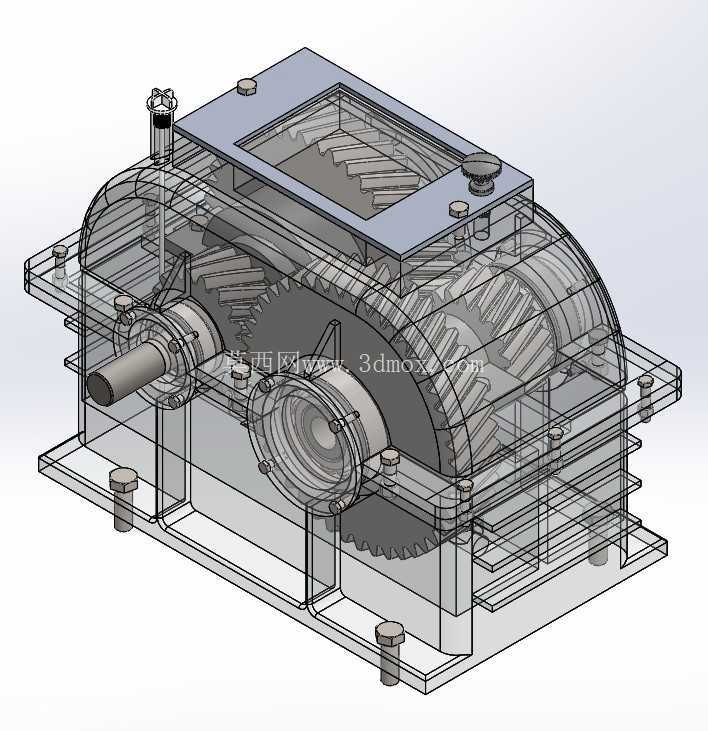

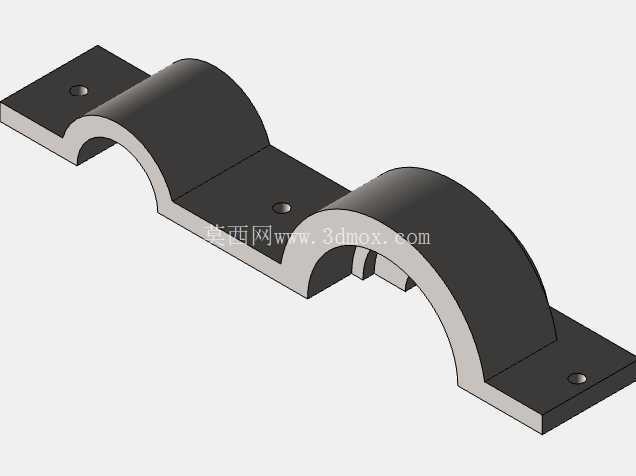

　　箱体采用剖分式结构设计，上下箱体通过沿轴承孔轴线所在平面的结合面完成拼接，结合面处加工有定位销孔来保证装配时的同轴度精度，避免轴承孔错位带来的齿轮偏载、运转卡滞问题；箱体侧面预留的轴承安装孔位按照标准深沟球轴承与圆锥滚子轴承的配合公差加工，输入轴端采用伸出式设计，轴伸长度与直径匹配标准联轴器的安装尺寸，可直接连接电机输出轴或带轮、链轮等传动件，输出轴的轴伸尺寸按照额定输出扭矩对应的轴径标准设计，可通过键连接直接驱动负载端的传动部件。

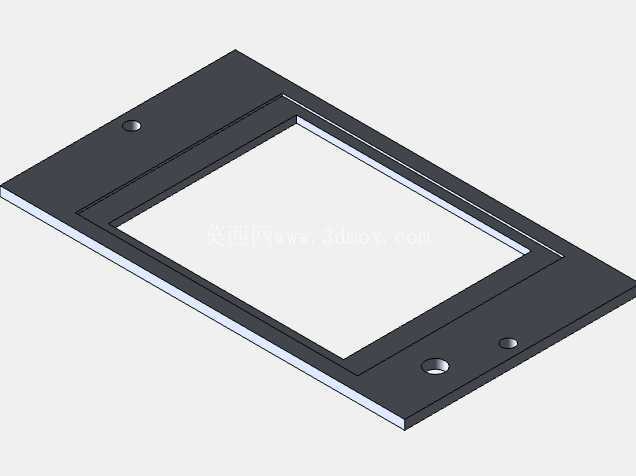

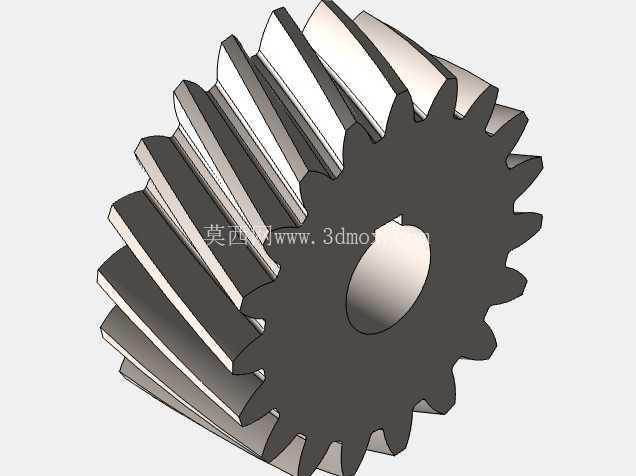

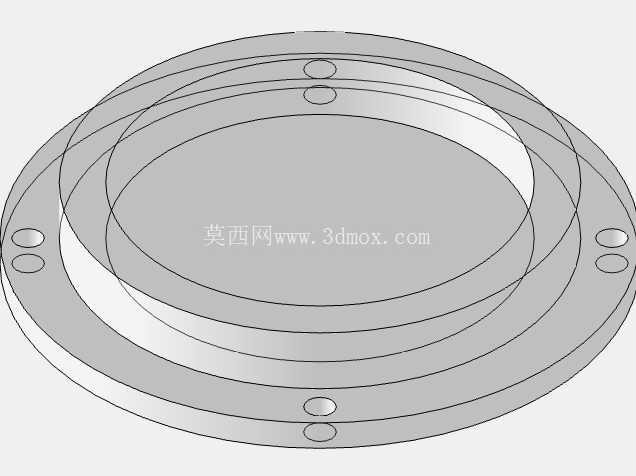

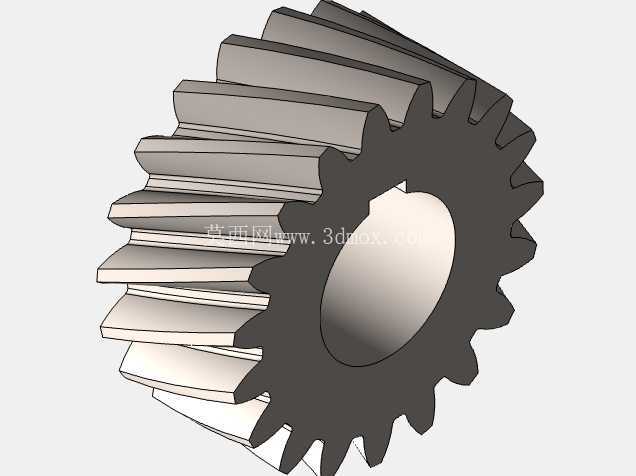

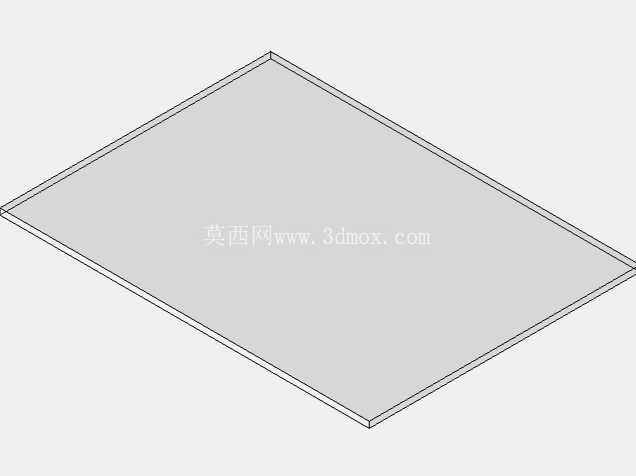

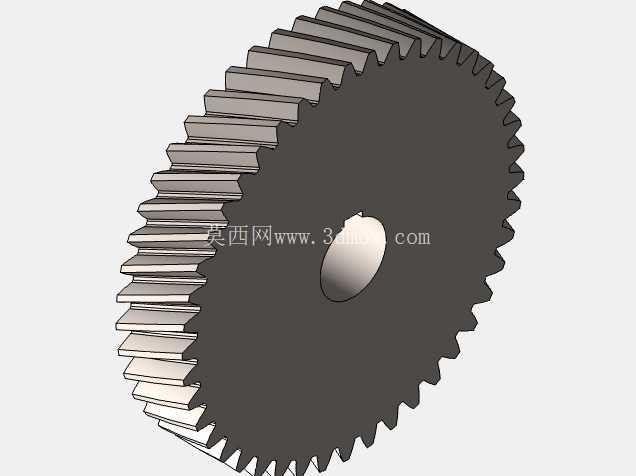

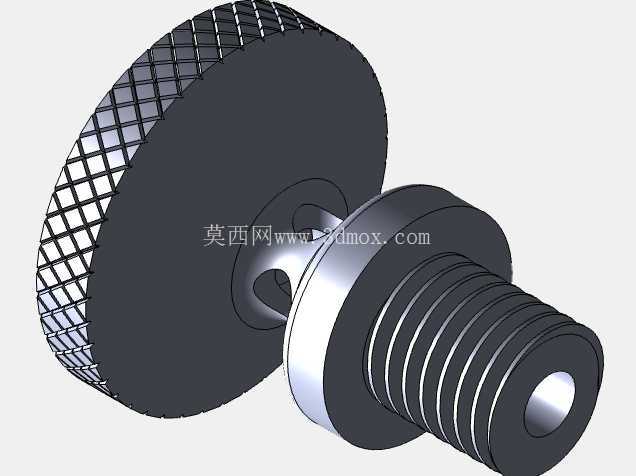

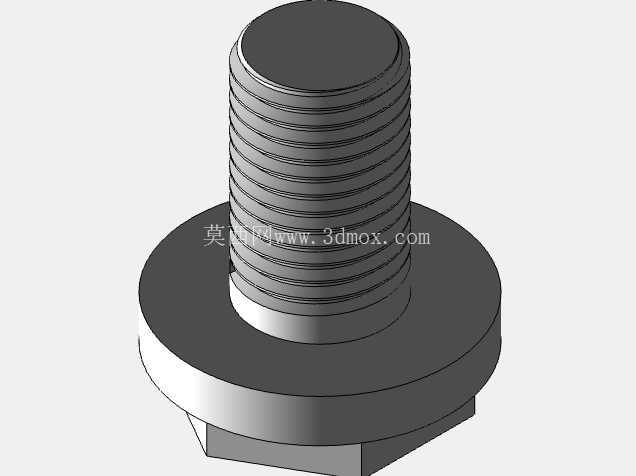

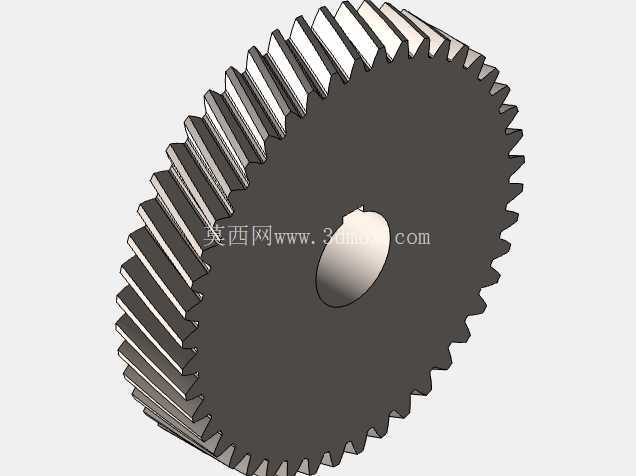

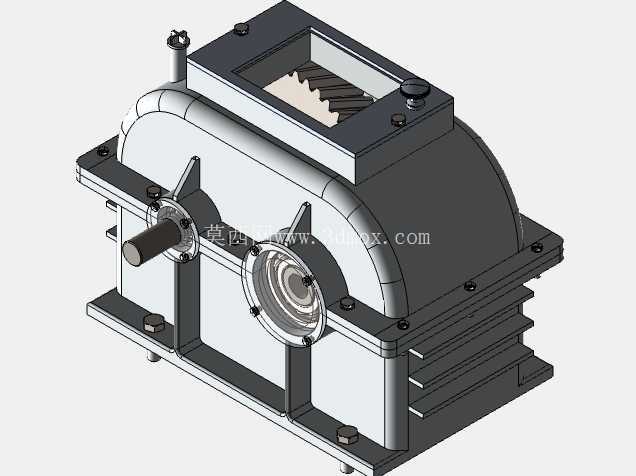

　　箱体顶部开设的观察口覆盖有密封盖板，日常维护时可拆开盖板直接观察内部齿轮的啮合状态、齿面磨损情况，不需要完全拆解箱体就能完成初步的故障排查；观察口旁设置的通气帽用于平衡箱体内外的气压差，避免长时间运行后箱体内润滑油温度升高、气压增大导致的密封件渗漏油问题，箱体下部侧面设置的油位塞与放油螺塞，分别用于日常检查润滑油液位、更换润滑油时排空旧油，这些细节结构都是按照工业传动设备的通用维护需求设计的，不需要额外改造就能适配常规的设备运维流程。设计过程中首先确定的是两级齿轮的传动比分配，按照等强度原则将总传动比拆分到高速级与低速级两对齿轮上，高速级采用小模数斜齿齿轮来提升高速运转时的啮合平稳性，降低运行噪音，低速级采用相对大模数的直齿或斜齿齿轮来承受更大的输出扭矩，齿轮的齿宽系数按照闭式齿轮传动的常规取值范围选取，既保证足够的齿面接触强度与齿根弯曲强度，又避免齿宽过大带来的载荷沿齿向分布不均问题。

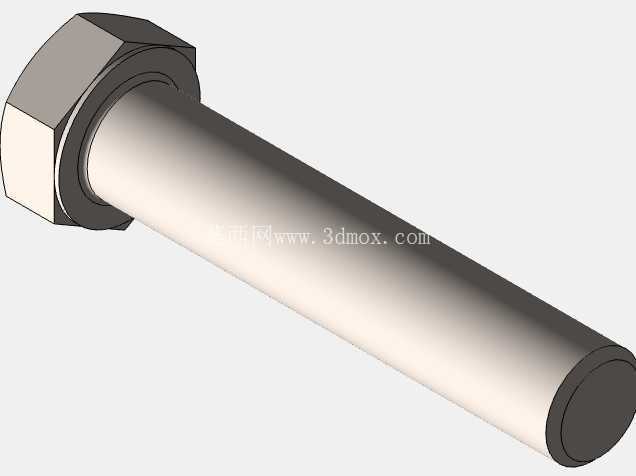

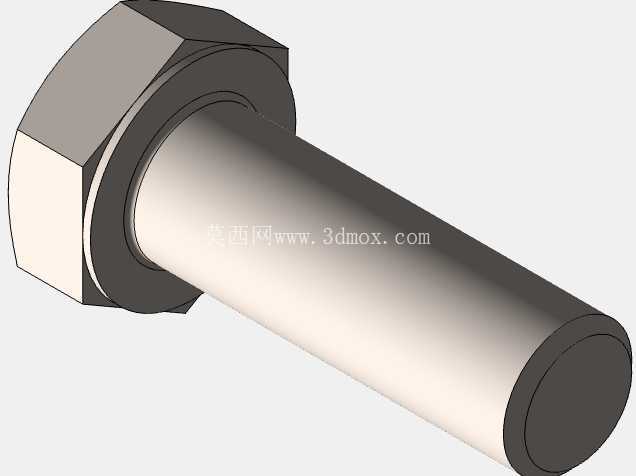

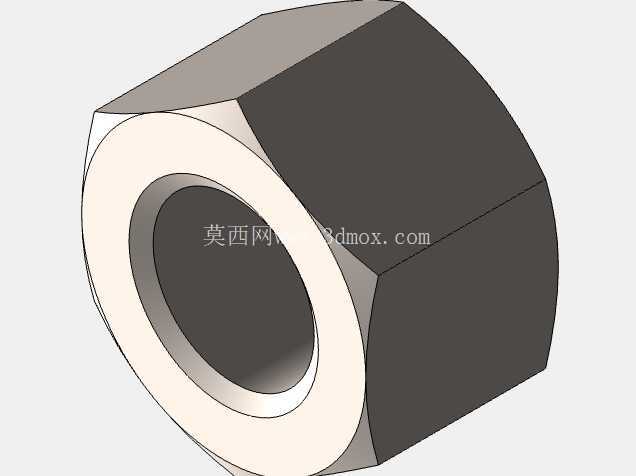

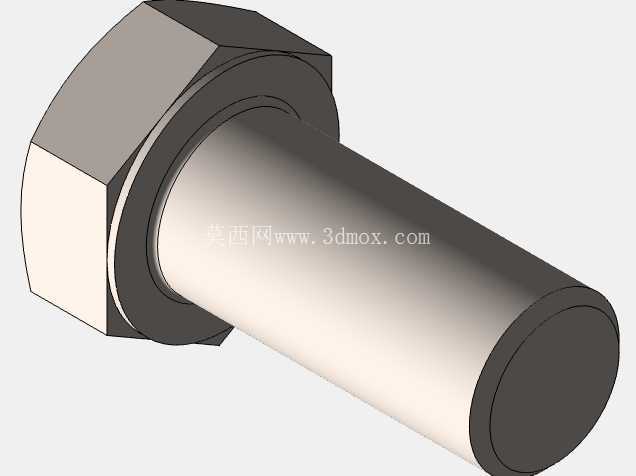

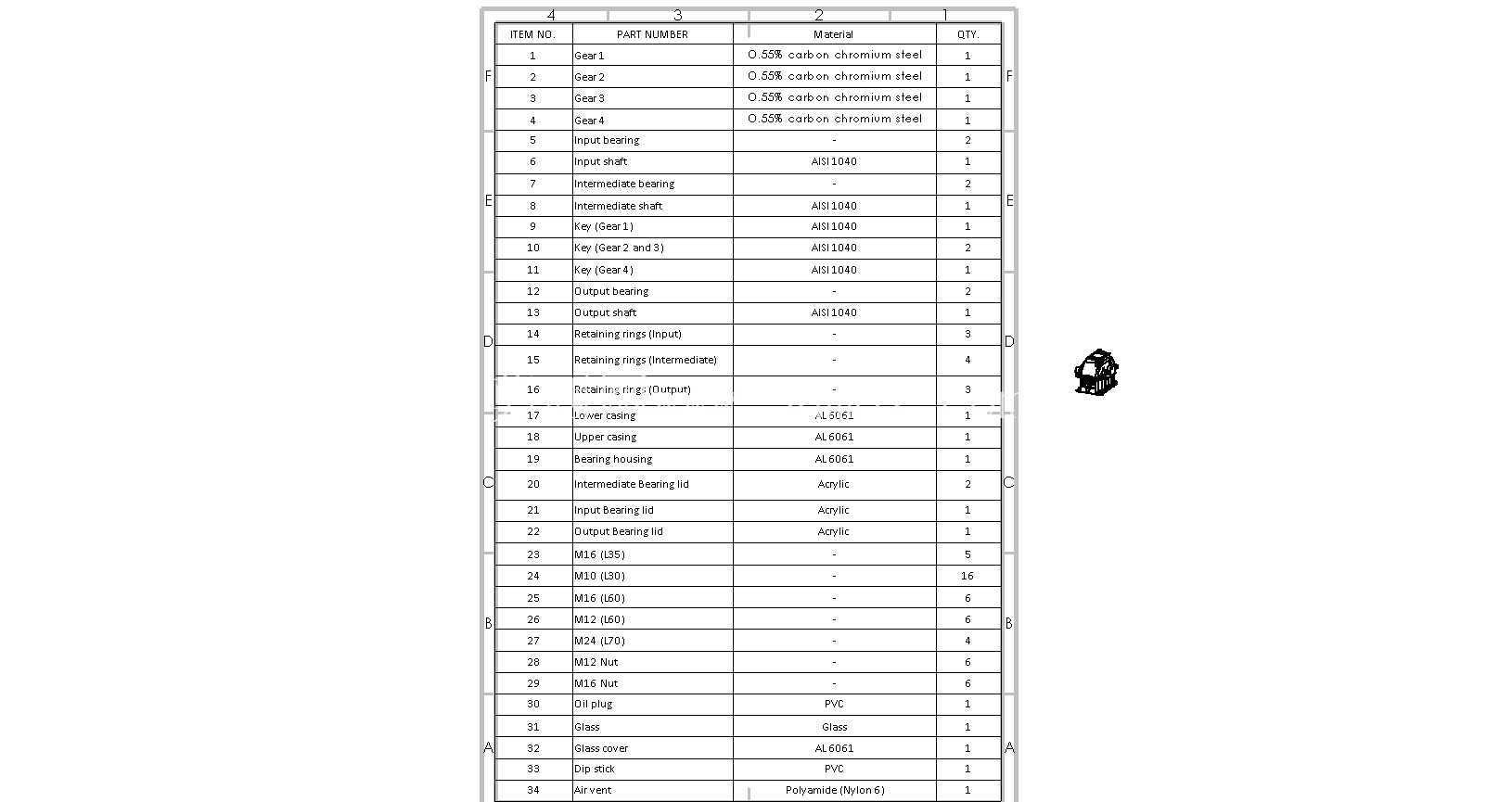

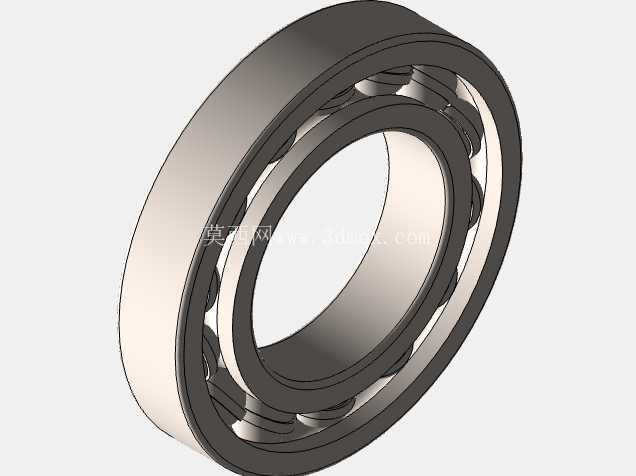

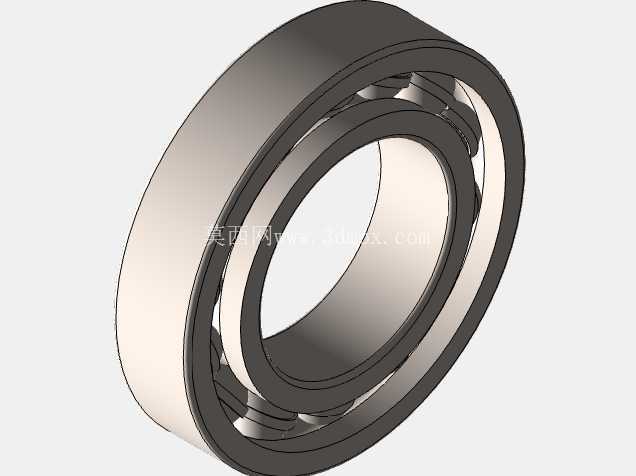

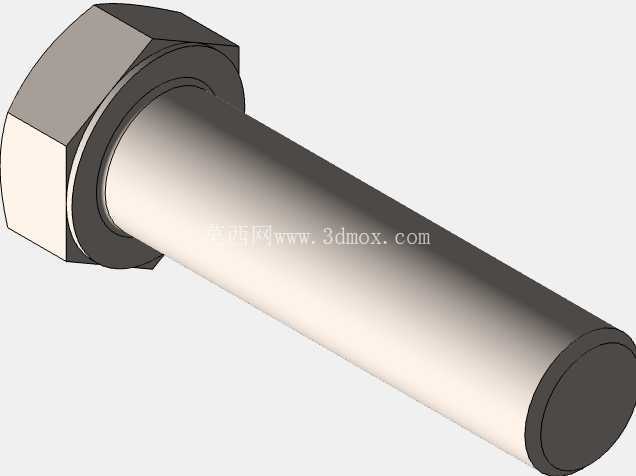

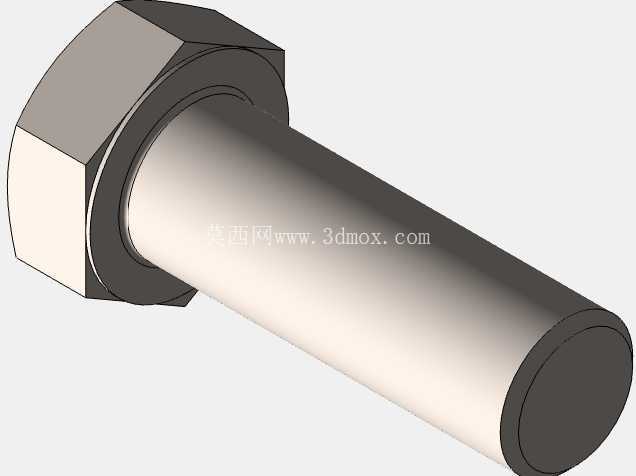

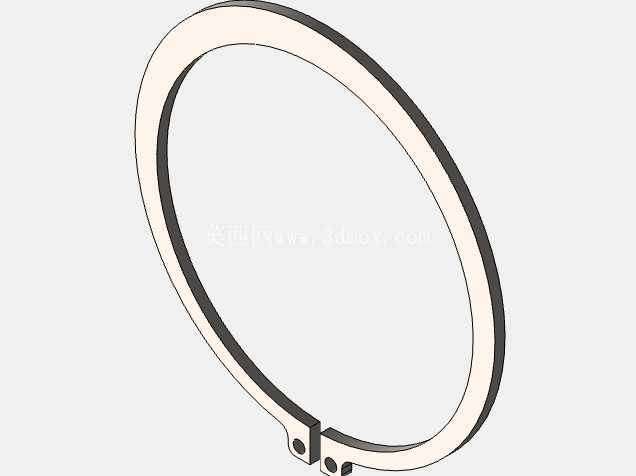

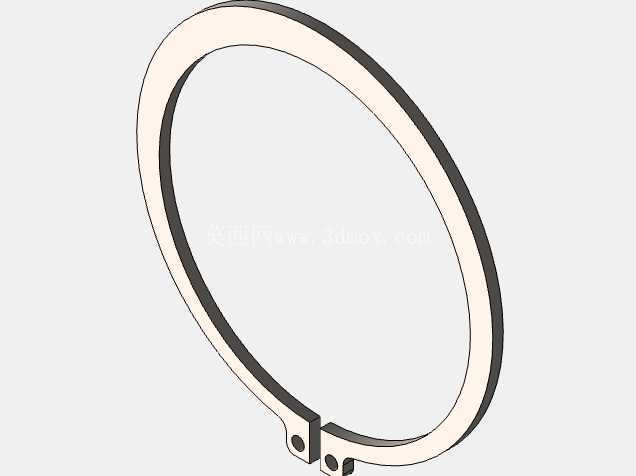

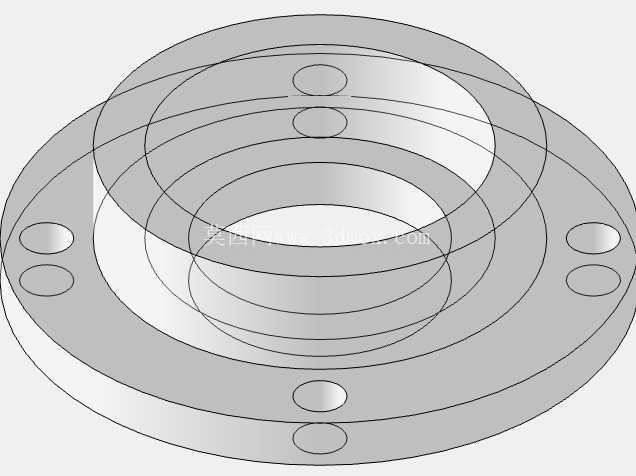

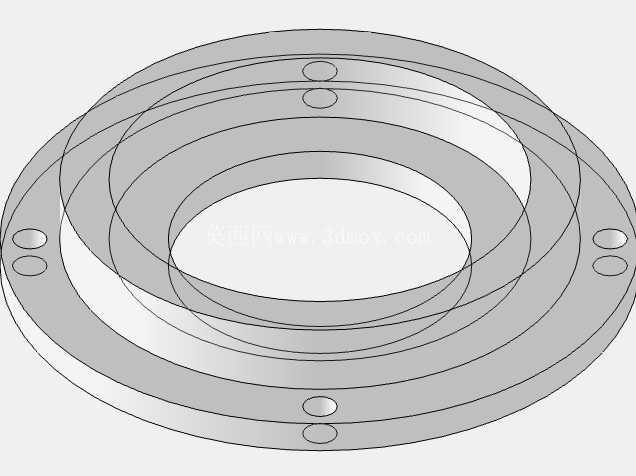

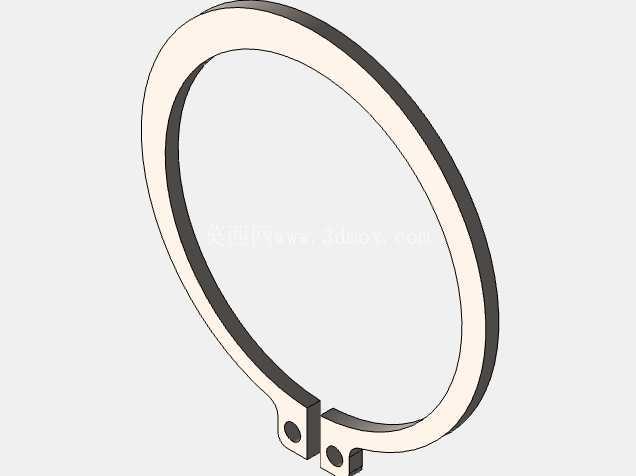

　　轴系设计时充分考虑了齿轮啮合产生的径向力与轴向力的承载需求，对应轴承的选型按照额定动载荷满足10000小时以上设计寿命的标准计算，轴上的齿轮、轴承定位轴肩高度都按照标准件的安装尺寸设计，保证装配时零件能顺利到位，同时轴端的密封件采用标准接触式密封圈，适配常用的脂润滑或油浴润滑方式，防止润滑油泄漏同时阻挡外部粉尘进入箱体内部。安装边界方面，箱体底部的安装底座采用一体化铸造结构，底座上开设的四个安装螺栓孔按照标准中心距布置，可直接匹配通用设备机架的安装孔位，不需要额外加工过渡连接板；箱体整体的外形轮廓在满足内部齿轮、轴系转动不干涉的前提下尽可能做了收敛设计，高速级齿轮对应的箱体上部圆弧过渡结构既提升了箱体的结构刚度，又减少了不必要的材料冗余，箱体侧面的散热筋结构沿着润滑油流动的方向布置，能在连续运行时通过增加散热面积带走箱体内的热量，避免润滑油温度过高导致的粘度下降、润滑失效问题。实际选型应用时，需要注意输入轴的转向与齿轮旋向的匹配关系，避免轴向力方向与轴承的承载方向不匹配导致的轴承过早损坏，同时安装时要保证输入轴与原动机输出轴的同轴度误差在允许范围内，不同轴度过大会带来额外的附加载荷，加剧轴承与齿轮的磨损，日常运行过程中要定期检查润滑油的油位与油质，按照运行周期及时更换符合粘度要求的工业齿轮油，保证齿轮啮合面之间能形成稳定的润滑油膜，减少齿面的磨损与点蚀风险。这类变速箱的结构设计完全遵循通用工业传动设备的设计规范，所有的安装尺寸、连接尺寸、密封件规格、紧固件规格都采用国家标准系列，在设备维护更换配件时不需要单独定制非标零件，能大幅降低设备的全生命周期运维成本，同时剖分式的箱体结构也方便内部零件的检修更换，当出现齿轮磨损、轴承损坏等故障时，只需要拆开上下箱体的连接螺栓就能完成内部零件的更换，不需要将整个变速箱从设备机架上完全拆除，能有效缩短设备的故障停机时间。
