手动螺旋顶升承重作业工具结构设计

　　在设备检修、小型构件安装、场地临时调平这类作业场景里，手动螺旋顶升工具的使用频率一直不低，和液压类顶升设备比，它不存在密封件老化泄漏、长期静置泄压回落的问题，哪怕在多粉尘、温差跨度大的户外作业环境里，只要螺纹副润滑状态正常，就能稳定保持支撑高度，不会出现负载缓慢下沉的安全隐患。这套结构的核心传动逻辑是靠梯形螺纹副的自锁特性实现承重锁止，顶升螺杆和底座内的螺母套配合，转动顶部的操作杆就能带动螺杆沿轴向升降，不需要额外的锁止销或者止退结构，单靠螺纹升角小于摩擦角的力学特性，就能在任意顶升位置稳定承载，哪怕作业过程中受到侧向的小幅扰动，也不会出现滑牙回落的问题。

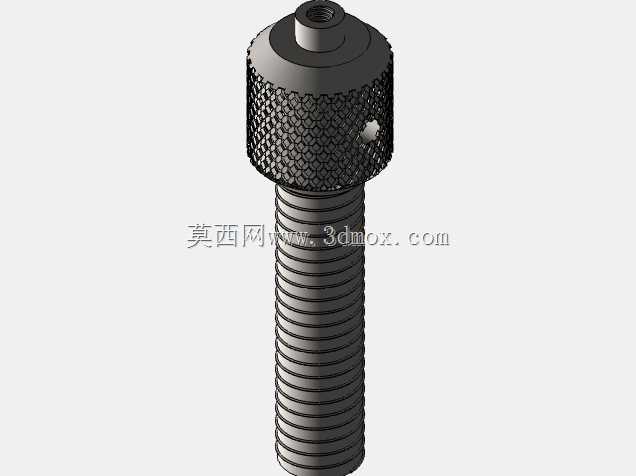

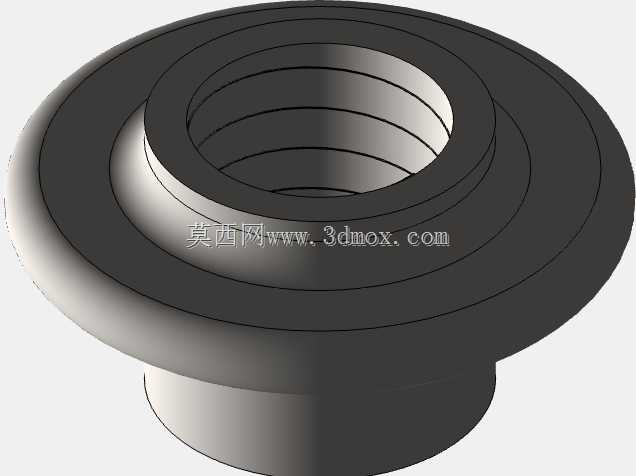

　　从结构布局来看，底座采用下宽上窄的锥台造型，底部是大直径的平整支撑面，和地面接触时能分散负载压强，哪怕是在硬度不高的混凝土地面或者夯实的土层上作业，也不会因为局部压强过大出现底座下陷的问题；锥台向上收窄的结构既可以减少上部结构的材料用量，也能给操作杆的转动留出足够的回转空间，作业时转动操作杆不会被底座结构干涉。顶升螺杆的行程设计覆盖了日常小型作业的常用顶升高度，螺杆表面的梯形螺纹牙型经过加厚处理，和螺母套的啮合接触面积足够大，承载时螺纹牙的剪切应力、挤压应力都控制在材料许用范围内，长期反复使用也不会出现牙型变形、磨损过快的问题。

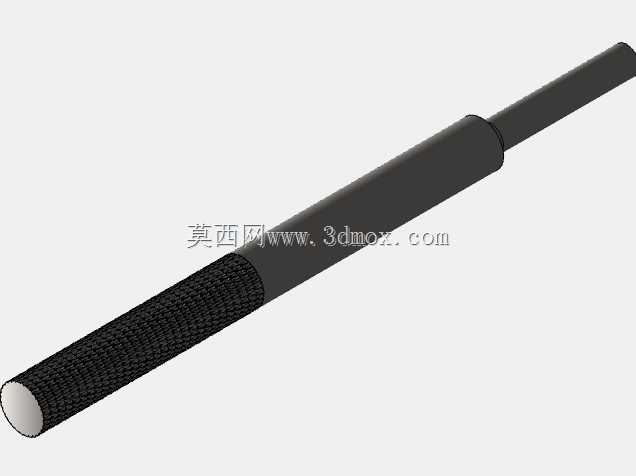

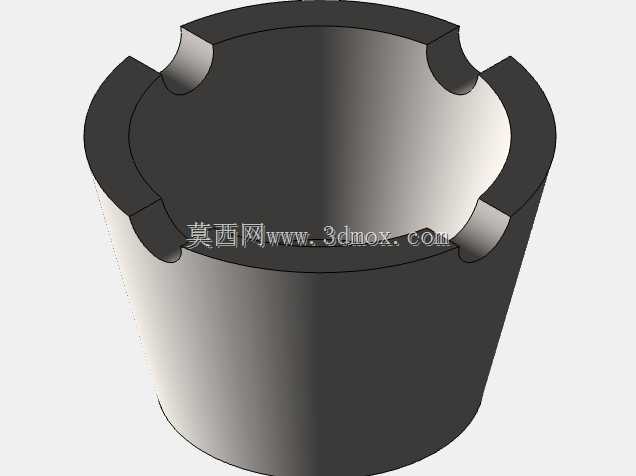

　　顶部的支撑头做了带卡槽的防滑结构，和被顶升构件的底部接触时，能卡住构件的边缘或者凸起结构，避免顶升过程中构件滑移偏移；操作杆采用可拆卸的插装结构，不需要作业时可以拔下收纳，减少整体存放占用的空间，需要大扭矩顶升较重负载时，还可以在操作杆外加套管延长力臂，降低手动操作的施力强度。做三维建模的时候，首先要确认螺纹副的配合公差，梯形螺纹的中径间隙要控制在合理范围，既要保证转动操作顺畅没有卡滞，也要避免间隙过大导致顶升时出现径向晃动；底座的锥台壁厚要做等强度设计，底部和螺母套嵌合的位置做局部加厚，承受螺杆传递的轴向负载时不会出现应力集中开裂的问题；顶部支撑头和螺杆顶端的连接采用销轴固定，保证支撑头可以随被顶升构件的接触面小幅偏转，避免接触面点接触导致局部压痕。

　　实际选型使用的时候，要注意这套结构的安装边界，底座放置的地面要尽量平整，如果地面有坡度需要垫硬木板调平，保证支撑面和顶升方向垂直；顶升作业前要确认螺杆的伸出长度没有超过最大行程刻度，避免螺杆和螺母套的啮合扣数不足，导致螺纹牙受力过载滑牙；日常维护只需要定期清理螺纹副表面的泥沙灰尘，涂抹润滑脂减少磨损，不需要像液压工具那样定期更换密封件、补充工作介质，维护成本很低。这类手动螺旋顶升结构特别适合无电源供应的野外作业场景，或者是需要长期固定支撑的设备调平工位，结构可靠性高，操作门槛低，不需要专门的培训就能上手使用，建模时所有配合面的公差都按照通用机械加工的精度要求设定，加工时不需要特殊的工艺设备，普通车削加工就能完成所有零件的制作，零件互换性强，后期维修更换配件也很方便。
