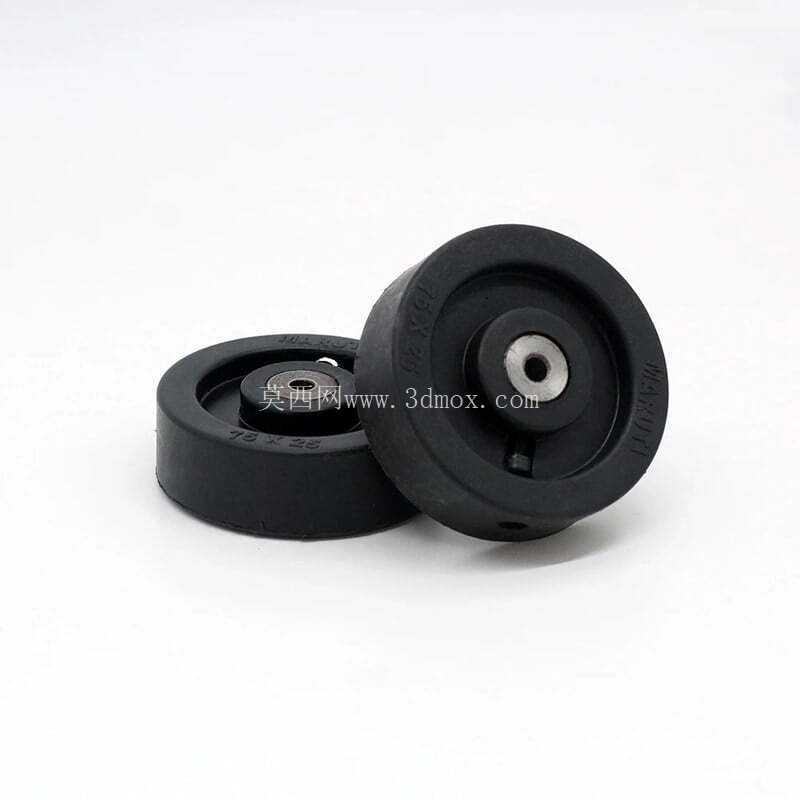

3英寸PP材质6mm轴孔机器人行走轮

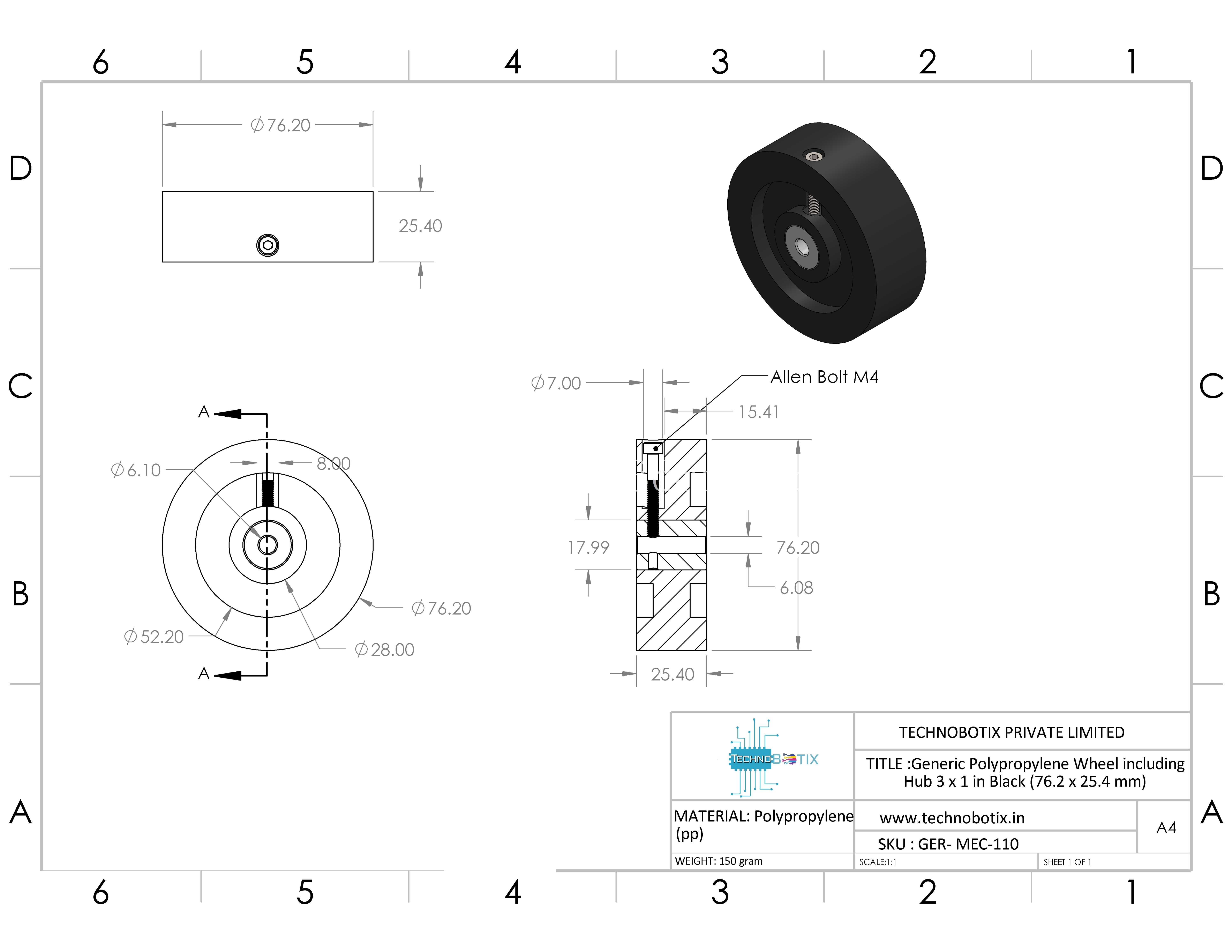

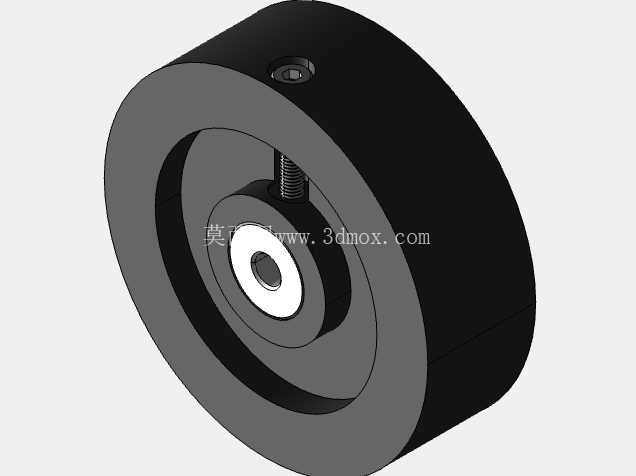

这款行走轮的设计初衷，是面向教育类小型移动机器人、业余DIY机器人项目以及轻工业场景下的轻载AGV单元，解决小尺寸移动载体行走部件选型中，重量、强度、安装适配性难以平衡的痛点。在实际的机器人竞赛场景中，很多参赛队伍会遇到外购轮组和自有电机轴径不匹配、轮体过重增加电机负载、轮面抓地力不足导致场地内打滑丢步的问题，这款轮组在设计阶段就针对性覆盖了这些实际使用中的痛点。从安装边界来看，轮体的轴孔直径严格匹配6mm输出轴的直流减速电机、BLDC齿轮电机以及带编码器的小型驱动电机，轮毂位置集成了顶丝固定结构，安装时无需额外加工联轴器，直接将电机轴插入轴孔后拧紧顶丝即可完成轮体和输出轴的刚性连接，大幅降低DIY场景下的加工门槛，也能减少装配环节的同轴度误差，避免轮组转动时出现跳动。轮体的外径为3英寸，轮面宽度1英寸，这个尺寸选型经过多轮场景验证：3英寸的外径既可以越过室内场地常见的10mm以内的线缆接缝、地毯毛边等小障碍，又不会因为轮径过大导致电机输出扭矩不足，1英寸的轮面宽度可以提供足够的接地面积，在平整的室内地坪、PVC竞赛场地、木纹桌面等常见移动机器人运行表面，都能保持稳定的抓地力，不会因为轮面过窄出现侧滑，也不会因为轮面过宽增加不必要的滚动阻力。材质选择上，轮体主体采用聚丙烯也就是PP材质注塑成型，这种材料的密度较低，整体轮体重量控制在很轻的水平，不会给小型驱动电机带来额外的负载负担，同时PP材料本身具备不错的抗冲击性能和耐磨性能，在日常的教学调试、竞赛运行过程中，即使出现轻微的碰撞、跌落，也不会出现轮体碎裂的问题，长期运行的磨损量也能满足教育类项目和小型AGV的使用周期要求。轮毂部分做了阶梯式的加强结构设计，在轴孔周围做了局部加厚，避免顶丝锁紧时应力集中导致轮毂开裂，同时轮辐部分做了等厚的环形减重设计，在保证整体结构刚性的前提下尽可能去除多余材料，进一步降低轮体的转动惯量，让电机的启停响应更迅速，对于需要做精准路径跟踪、定点停靠的机器人足球项目、物料拾取搬运机器人来说，更低的转动惯量意味着行走控制的精度更容易调校，不会因为轮体惯性过大导致过冲。在实际应用场景中，这款轮组可以适配多种小型移动载体：教育场景下的教学机器人套件，可以直接用这款轮组搭配标准6mm轴减速电机搭建移动底盘，学生不需要额外做轮组的结构设计，就能快速完成行走部分的装配，把更多精力放在控制算法调试上；机器人竞赛场景中，不管是足球机器人的全向移动底盘、循迹机器人的差速驱动底盘，还是小型拾取搬运机器人的行走机构，这款轮组的尺寸和安装方式都能直接适配，不需要额外做结构修改；轻工业场景下的小型AGV、自动导引车，尤其是承载能力在5kg以内的桌面级物料搬运单元，这款PP轮的静音效果比硬质尼龙轮更好，运行时不会在室内产生明显的轮体噪音，同时PP材质不会划伤环氧地坪、桌面等运行表面，适合在实验室、轻型装配车间这类对地面防护有要求的场景使用。设计过程中还考虑了DIY用户的加工便利性，整个轮体的结构没有复杂的倒扣特征，不管是3D打印打样还是小规模注塑生产，都能很方便地完成脱模，个人用户如果需要对轮体做小修改，比如增加编码器码盘安装位、调整轮面粗糙度，也可以很方便地在现有模型基础上做修改，不需要重新构建基础轮体结构。轮体的形位公差控制上，轴孔和轮体外圆的同轴度做了严格的约束，装配后转动时的径向跳动量控制在很小的范围内，不会因为轮体偏心导致机器人行走时出现走不直、周期性震动的问题，对于需要做精准里程计计算的移动机器人来说，稳定的轮体转动精度可以有效降低里程计的累计误差，提升导航和路径跟踪的精度。和市面上同尺寸的橡胶轮、铝合金轮相比，这款PP轮的综合性能更适配小型机器人的需求：橡胶轮虽然抓地力好但是长期使用容易出现胎面脱落、老化的问题，铝合金轮虽然强度高但是重量大，会增加电机负载和整体功耗，PP材质的轮体在重量、强度、耐磨性、成本之间做到了很好的平衡，既满足结构强度要求，又能控制整体重量和制造成本，适合批量用在教育机器人套件、竞赛机器人配件以及小型AGV的标准配置中。
