汽车冲压类带多凸台安装基座结构件

在汽车冲压零部件的配套装配体系里，这类带多凸台的安装基座是动力辅助单元周边的核心承载构件，日常主要承担腔体分隔、轴系定位、外接管路对接的复合功能，常见于乘用车发动机舱周边的附属泵体、执行器的壳体安装段，也会适配部分商用车气路控制单元的基座装配场景。从实际使用场景来看，这类构件需要同时兼顾安装定位精度、腔体密封性能以及周边部件的避让需求，日常工况下要承受来自管路的振动冲击、温度交变带来的形变应力，还要保证对接接口的同轴度长期稳定，避免出现密封失效、轴系卡滞的问题。

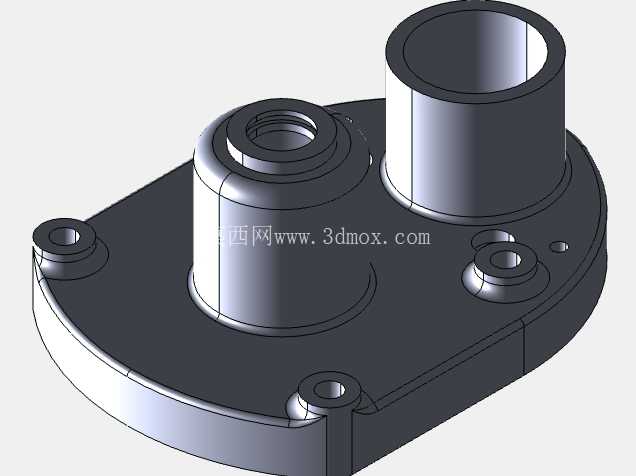

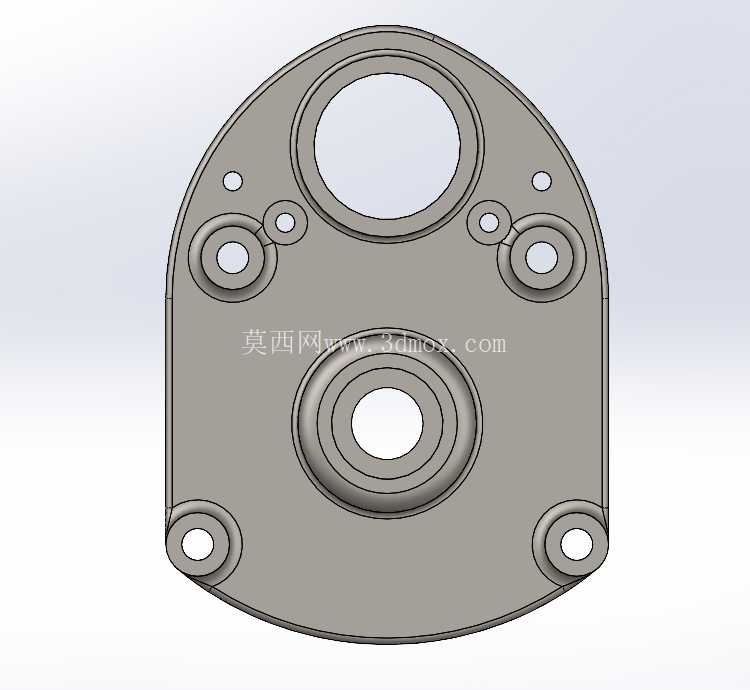

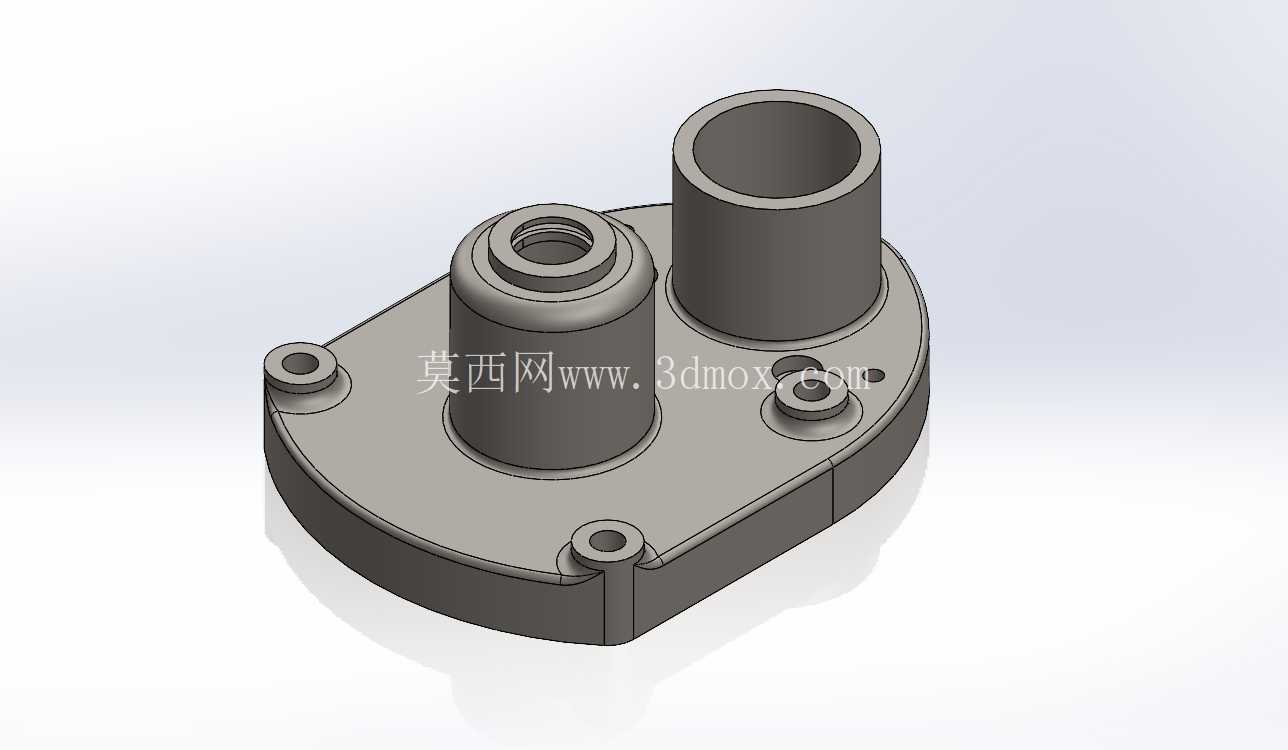

设计这类构件时，首先要梳理清楚各个接口的功能边界：最高的圆柱凸台是流体管路的对接通道，内壁需要保证足够的圆柱度，对接时配合密封圈实现径向密封，因此凸台根部做了圆弧过渡处理，避免冲压成型时出现应力集中导致的开裂，同时也能提升装配时的结构刚性；旁边带内孔的矮凸台是轴类零件的定位座，内孔的同轴度需要和主安装面保持严格的形位公差，装配时轴件穿过内孔实现转动支撑，因此凸台端面的平面度也有明确要求，避免轴系安装后出现偏磨；基座边缘分布的多个带沉孔的安装耳，是整个构件和基体连接的固定位，沉孔设计可以让螺栓头完全沉入，不会突出表面干涉周边其他部件的安装，每个安装耳的位置都经过布局优化，保证固定后受力均匀，不会因为长期振动出现固定点松动。

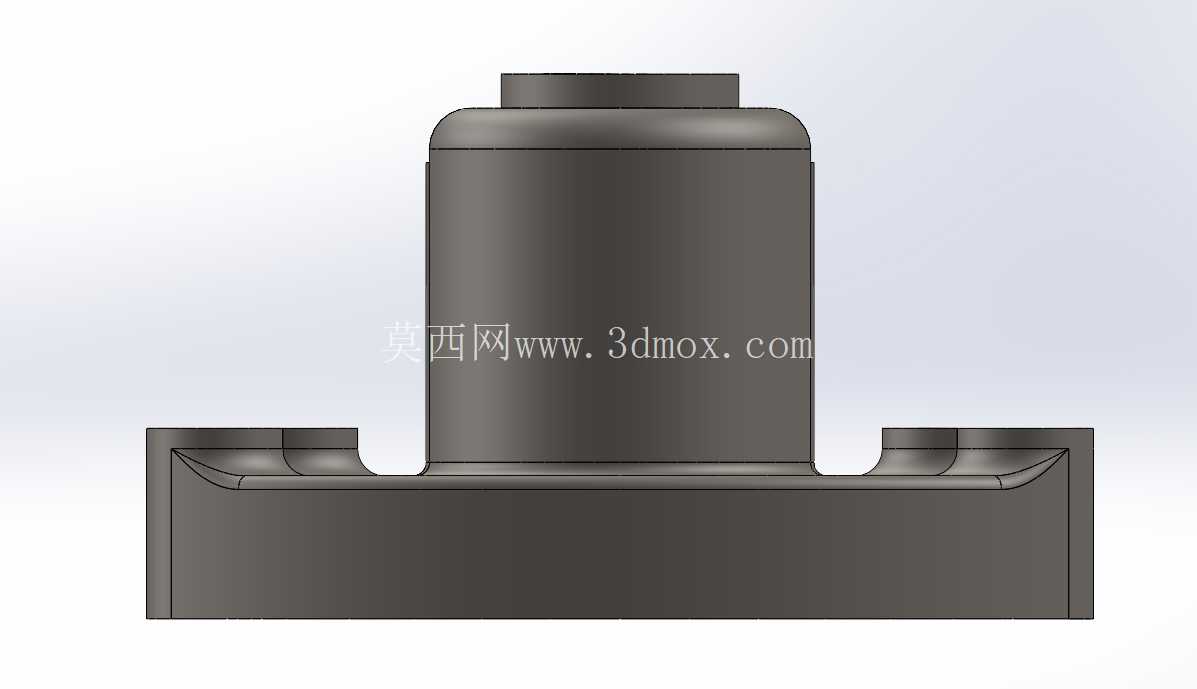

从外形尺寸与安装边界来看，整个基座的轮廓采用不规则的类椭圆切边设计，所有外边缘都做了圆角处理，既避免冲压成型时的锐边缺陷，也能减少装配过程中对操作人员的划伤风险；主安装面的平面度是整个构件的基准，所有凸台、安装孔的位置度都以这个面为基准标注，安装时这个面会贴合基体的对应安装面，配合密封垫实现腔体的静态密封。设计过程中需要反复核对各个凸台的高度差，避免和周边的线束、管路出现运动干涉，尤其是最高的管路对接凸台，其高度既要满足管路插拔的操作空间，也不能超出发动机舱的整体布置边界，防止和引擎盖等覆盖件产生碰撞。

这类构件的成型需要经过多道冲压工序，首先是落料得到基础轮廓，然后通过多次拉伸成型各个凸台结构，之后进行冲孔、翻边、整形，最后完成安装孔的精冲，每道工序的定位基准都要和最终的安装基准统一，才能保证各个形位公差满足装配要求。在结构细节上，凸台和主平面连接的位置都做了合理的拔模斜度，既方便冲压脱模，也能提升材料在拉伸过程中的流动性，减少局部壁厚过薄的问题；各个安装孔的位置都预留了微小的调整余量，方便装配时进行细微的对位调整，保证对接部件的同轴度符合要求。实际装车验证阶段，这类构件需要通过振动耐久测试、温度循环测试、密封压力测试，确保在-40℃到120℃的工作温度区间内，不会出现形变、开裂、渗漏的问题，同时在持续的振动工况下，固定螺栓的预紧力不会出现明显衰减，各个对接接口的位置精度保持稳定。
