汽车冲压模具用锥面定位固定连接件

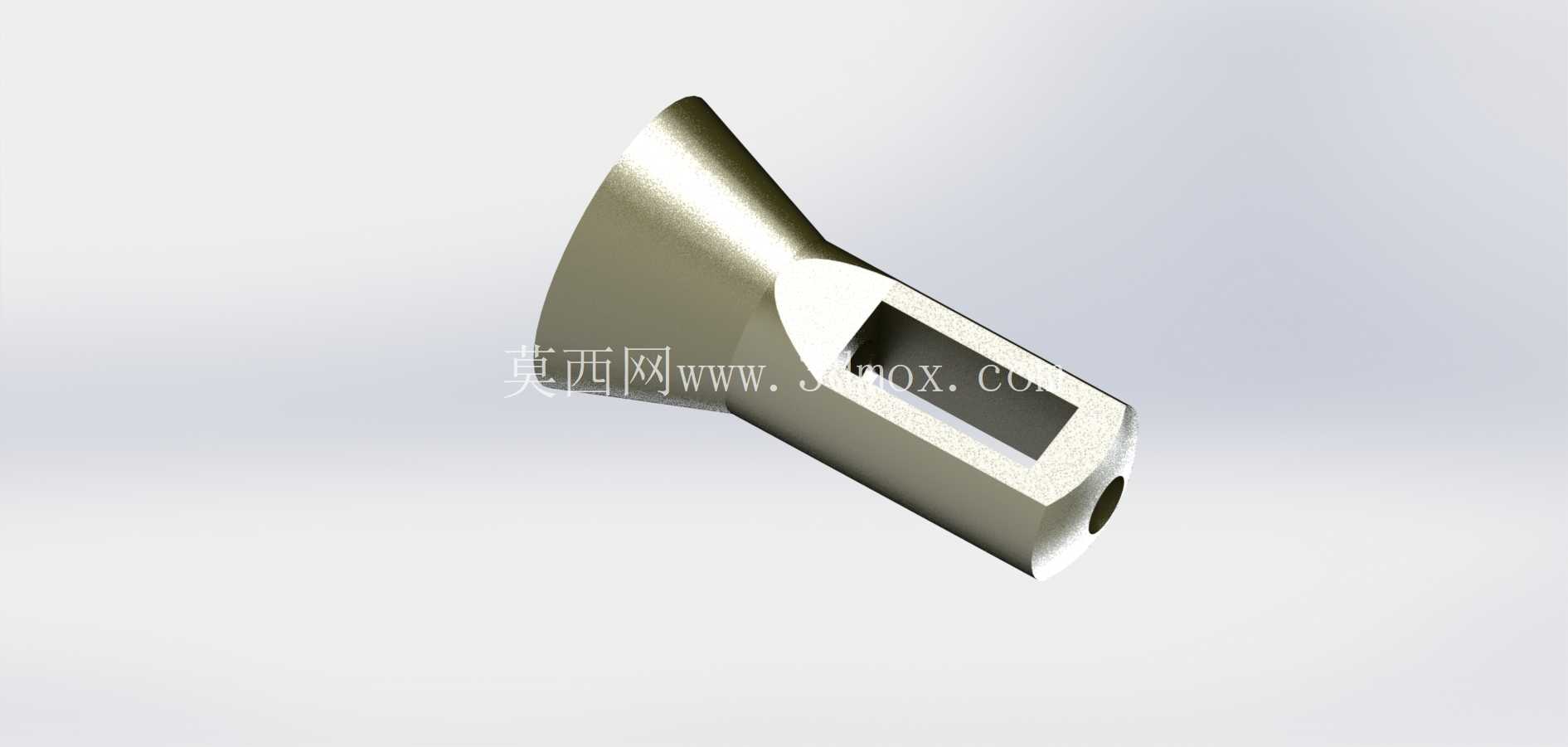

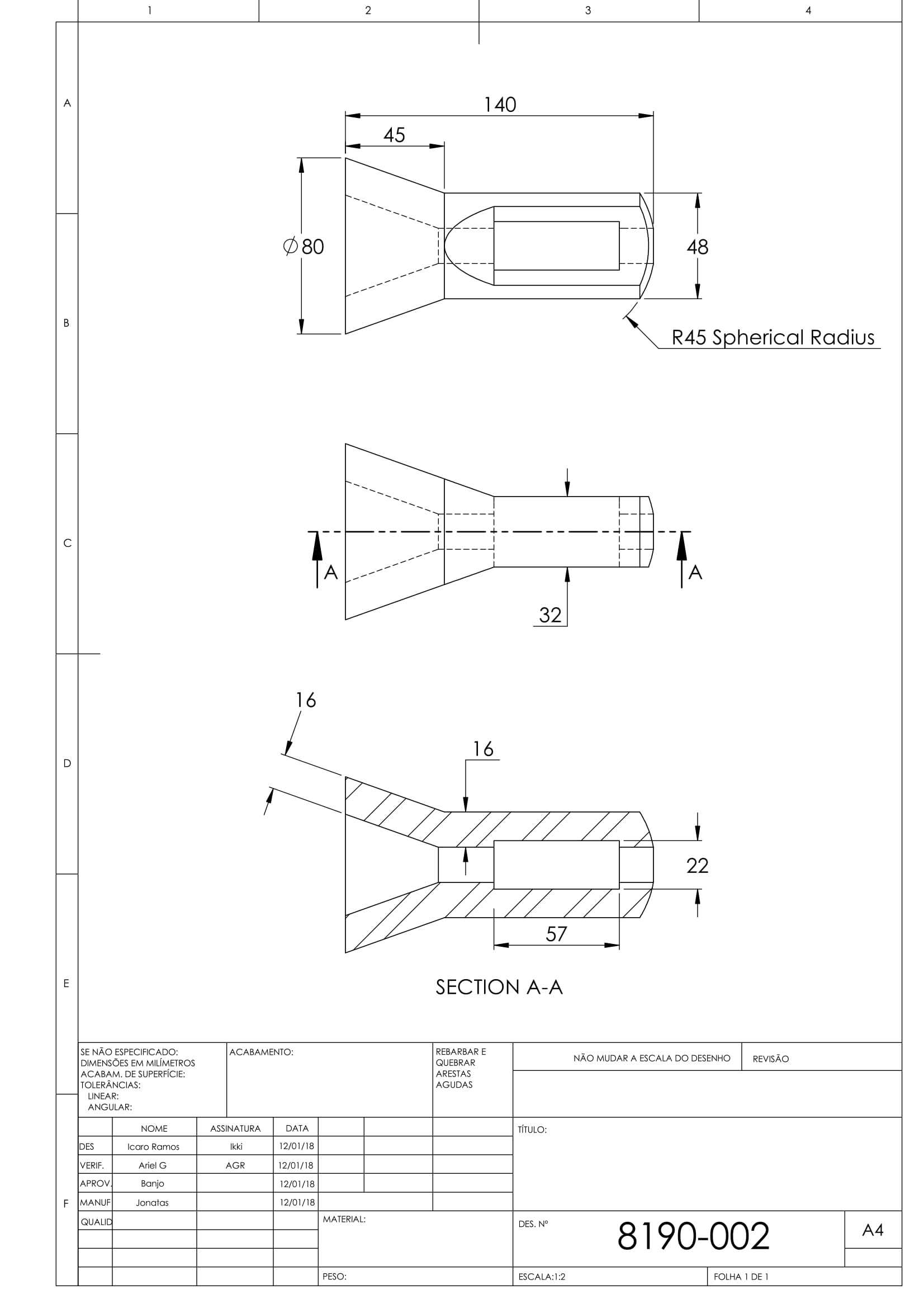

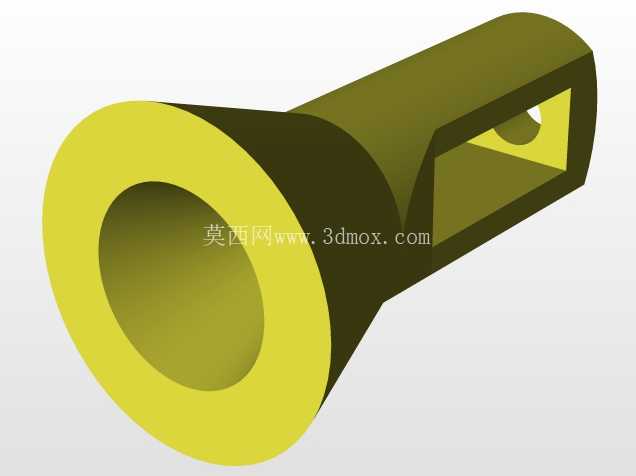

在汽车覆盖件冲压生产线的模具工位上，这类带锥面结构的固定连接件是保障上下模合模精度的核心辅件之一，区别于普通圆柱销定位，它的锥面导向结构能在合模过程中自动修正微小的位置偏差，避免冲压过程中凸凹模啃伤，尤其适配厚板汽车结构件冲压时的大侧向力工况。从结构设计逻辑来看，零件一端采用外锥面结构，锥度取值通常控制在1:20到1:50区间，既保证导向导入时的顺滑性，又能在合模到位后提供足够的胀紧力抵消冲压侧向力；中段开设的矩形通槽是快换结构的核心设计，无需完全拆卸锁紧螺栓即可完成零件的快速更换，适配汽车冲压线快速换模的生产节拍要求，减少停机维护时间；端部的径向小孔用于穿装防脱销，避免长期受振动冲击时连接件从安装孔内窜出脱落。从安装边界来看，这类固定件的安装孔需要与模座采用H7/m6的过渡配合，锥面部分的有效配合长度不小于自身直径的1.5倍，才能保证足够的定位刚性；矩形槽的宽度公差控制在±0.02mm，与配套的锁紧卡块间隙不超过0.03mm，避免冲压过程中产生晃动累积误差。实际生产场景中，这类固定件通常安装在模具的四角导向位附近，与导柱导套配合形成双重定位体系，导柱负责大行程的初导向，该锥面固定件负责冲压终了阶段的精定位，弥补普通导柱导套长期磨损后产生的间隙误差，保证汽车冲压件的形位公差稳定在图纸要求范围内。设计建模过程中，锥面与圆柱段的过渡位置需要做R0.5的圆角处理，避免热处理时出现应力集中开裂，表面硬度要求达到HRC55-60，保证长期受冲击载荷下的耐磨性；矩形槽的槽口位置需要做1×45°的倒角，方便锁紧卡块快速导入，端部的小孔位置需要避开锥面的受力区域，防止削弱零件的整体结构强度。在冲压生产的实际应用里，这类固定件的磨损量超过0.05mm时就需要及时更换，否则会导致冲压件的孔位偏移、面轮廓度超差，直接影响后续白车身焊接的装配精度；相比普通的圆柱定位销，它的快换结构能把单工位更换时间从原来的20分钟缩短到3分钟以内，对于多车型共线生产的冲压车间来说，能大幅提升换模效率，减少产能损失。建模时需要注意锥面的圆度公差控制在0.008mm以内，圆柱安装面与锥面的同轴度公差不超过0.01mm，矩形槽的对称度相对于零件轴线控制在0.015mm以内，这些形位公差的控制直接决定了零件安装后的定位精度，若公差超差，会出现合模卡滞、定位偏移等问题，严重时甚至会损坏模具型腔。
