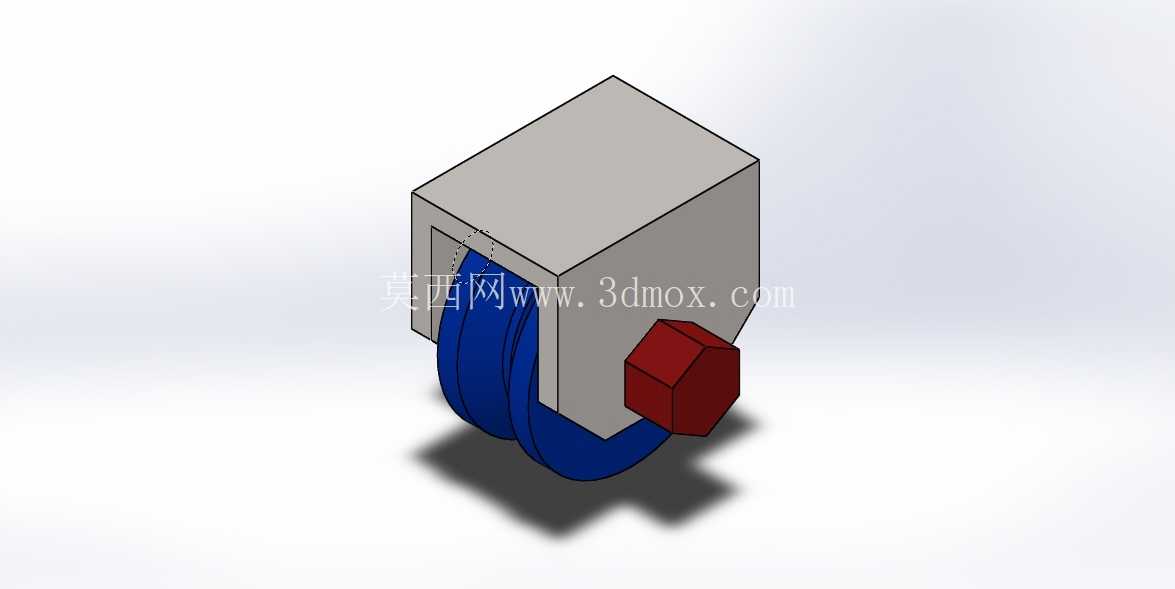

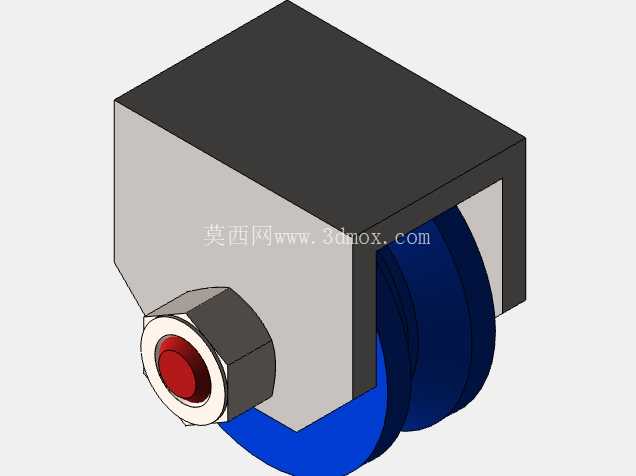

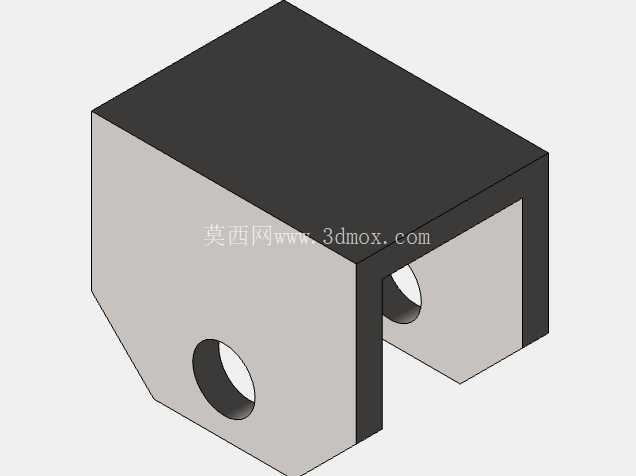

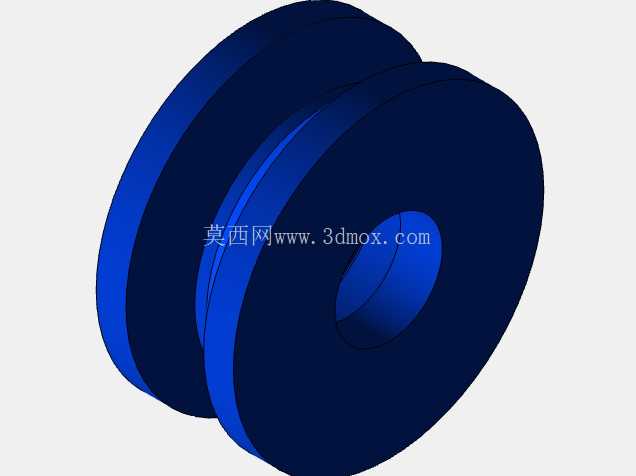

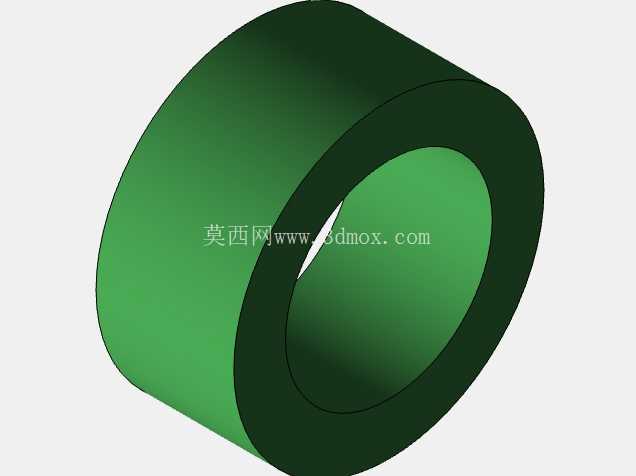

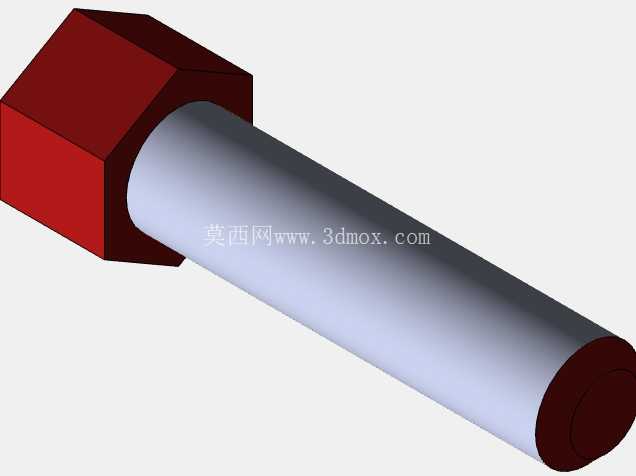

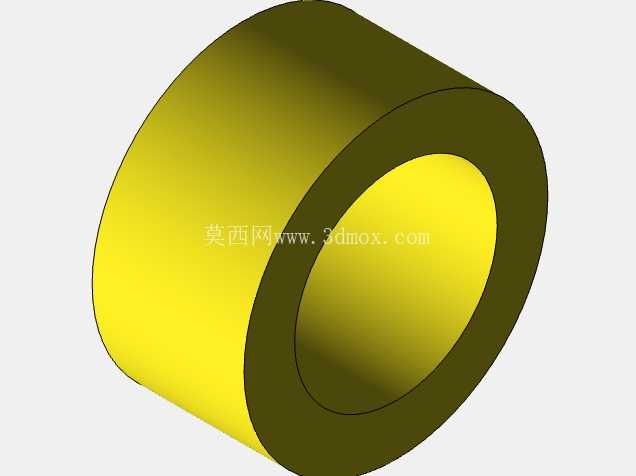

这类轨道导向滚轮组件,多应用在水利闸门、厂区重型平移隔断门、大型仓储防护闸板的行走导向环节,核心作用是承载闸门类构件的竖向载荷,同时约束构件沿预设轨道的行进轨迹,避免启闭过程中出现卡滞、偏移、脱轨的问题。从结构组成来看,组件包含承载安装座、双轮缘滚轮、锁紧定位销轴三个核心部分,安装座为块状承力结构,上部预留与闸门主体底梁或侧梁连接的安装贴合面,可通过螺栓焊接组合的方式与闸门主体刚性连接,安装座下部开出U型槽结构,刚好容纳滚轮的上部轮体,槽壁两侧开出同轴的销轴安装孔,用于穿装固定滚轮的转轴。滚轮采用双轮缘结构,轮缘高出滚轮踏面,安装后轮缘分别卡在轨道的两侧,当闸门沿轨道行进时,轮缘可抵消闸门受到的侧向水流推力、风载荷或是安装偏差带来的侧向力,避免滚轮从轨道上滑脱,滚轮踏面做圆弧过渡处理,与常用的平轨、轻轨顶面弧度匹配,可降低行进过程中的接触应力,减少滚轮与轨道的磨损量。锁紧销轴采用外六角端头结构,穿入安装座与滚轮的内孔后,可通过端头的六角结构施加预紧扭矩,销轴尾部可加装开口销或是锁紧螺母,避免设备长期运行过程中销轴受振动出现窜动、脱落的问题。设计这类组件时,首先要核算承载能力,根据闸门的总重量、动载系数计算单组滚轮需要承受的最大竖向载荷,以此确定滚轮的直径、轮轴的直径以及安装座的壁厚,避免长期受载出现结构变形;其次要考虑安装边界,安装座的上部连接面尺寸要匹配常用闸门型钢梁的截面宽度,销轴孔的同轴度公差要控制在合理范围,避免滚轮安装后出现卡滞、转动阻力过大的问题;滚轮与安装座U型槽的侧壁之间要预留合理的间隙,既要避免间隙过大导致滚轮晃动,也要防止间隙过小积累加工误差后出现摩擦干涉。实际应用场景中,这类滚轮组件通常成组布置在闸门的底部两侧,部分侧导向场景下也会布置在闸门的侧边,沿侧墙的轨道运行,相比滑动式的导向结构,滚轮的滚动摩擦阻力更小,可大幅降低闸门启闭时所需的驱动力,不管是手动启闭的小型闸门,还是电动驱动的大型水利闸、工业防护闸,都能适配。在尺寸匹配上,滚轮的踏面宽度要比配套轨道的顶面宽度宽出10到15毫米,抵消轨道安装的直线度误差、闸门受载后的变形量,保证全程行走过程中滚轮与轨道的有效接触;安装座的总高度要控制在合理范围,避免底部距离轨道顶面过近,在轨道存在积尘、细小杂物时出现刮蹭,同时也要保证销轴的安装位置有足够的操作空间,方便后期维护时拆卸更换滚轮或是销轴。结构细节上,滚轮内部可预留轴承安装位,根据载荷等级选配滑动轴承或是滚动轴承,降低滚轮转动的摩擦阻力,安装座的棱角处做倒角处理,避免安装过程中划伤操作人员,也减少应力集中的问题,提升结构的疲劳强度。这类组件的建模过程中,需要重点验证装配干涉问题,模拟滚轮转动全周的状态,确认滚轮与安装座、锁紧销轴之间不存在运动干涉,同时要校核安装连接孔的位置度,保证现场安装时能够与闸门梁体的预制孔精准对齐,减少现场二次加工的工作量。
