侧通法兰式螺杆传动泵壳体装配结构

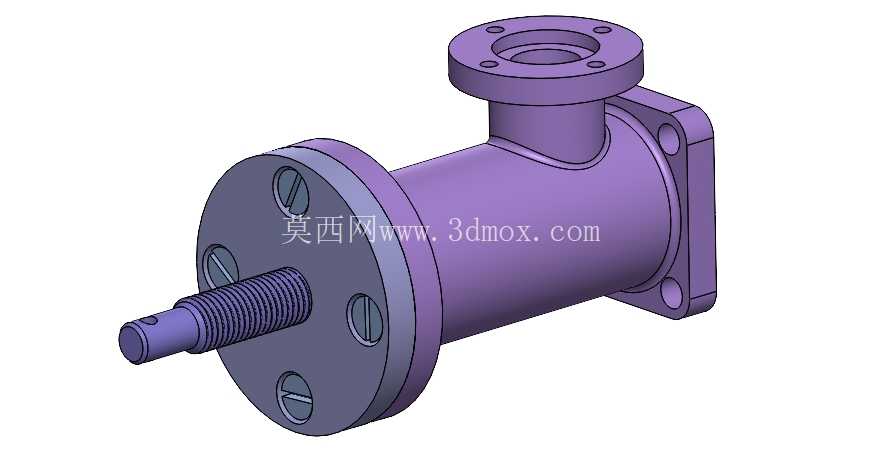

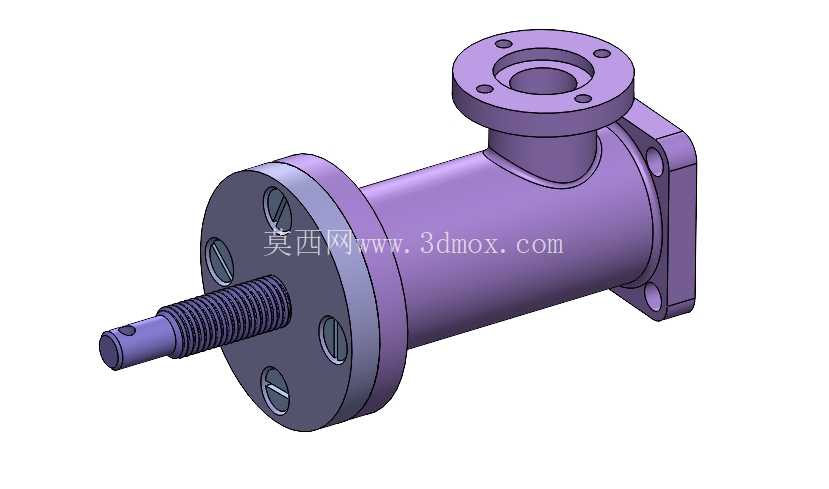

这套壳体装配结构是容积式螺杆泵的核心承压承载部件，主要应用在流体输送工况中，覆盖工业润滑油路循环、低粘度化工介质输送、中小型液压系统供油、汽车生产线上的工艺流体供给等场景，作为泵芯的安装载体与介质导流腔体，承担着容纳传动组件、密封承压、对接外部管路与安装基面的多重作用。从结构设计逻辑来看，整个壳体采用圆柱腔体作为主体结构，能够最大化利用内部空间容纳螺杆转子组件，圆柱形态的承压壁在内部介质压力作用下应力分布更均匀，相比方形腔体可以在相同壁厚下承受更高的工作压力，减少局部应力集中带来的开裂风险。主体腔体一端设置圆形端盖连接法兰，法兰端面上均匀分布四个螺栓沉孔，用于安装端盖组件，沉孔设计可以让连接螺栓头部完全沉入法兰平面内，避免螺栓突出影响安装空间，同时端盖与腔体端面之间预留密封件安装槽位，保证腔体内部的密封性能，防止介质从端盖结合面泄漏。伸出端盖的轴段采用阶梯轴结构，靠近端盖的位置设置外螺纹段，用于安装轴端锁紧螺母，固定转子组件的轴向位置，避免转子在运转过程中发生轴向窜动，影响泵的容积效率；最外端的光轴段用于连接动力输入部件，比如联轴器或者带轮，轴端设置的径向小孔是开口销安装位，用于锁紧轴端连接件，防止传动件在运转过程中松脱。主体腔体上方设置垂直向上的法兰接口，作为泵的介质出入口之一，法兰端面同样布置四个连接螺栓孔，能够直接对接外部管路法兰，接口与主腔体内部直接连通，介质可以通过该接口顺畅进入或者排出腔体，垂直向上的接口设计可以减少介质内杂质在接口位置的沉积，降低管路堵塞的概率。主体腔体远离端盖的一侧设置方形安装法兰，法兰上分布两个安装通孔，用于将整个泵体固定在安装基座或者设备机架上，方形法兰的接触面经过精加工处理，能够保证安装后泵体的位置精度，避免泵轴与动力输出轴出现不同心的问题，减少运转过程中的振动与轴承磨损。从安装边界尺寸来看，主腔体的外径决定了整个泵体的径向占用空间，上方侧法兰的高度决定了泵体顶部的安装净空需求，端盖侧伸出轴的长度需要匹配动力连接件的安装尺寸，在进行设备布局时，需要在轴端预留足够的联轴器安装与拆卸空间，同时在上方法兰位置预留管路连接的操作空间，侧方法兰的安装孔位间距需要与基座的安装孔位严格匹配，避免出现安装干涉。整个壳体装配的设计充分考虑了加工工艺性，主体圆柱腔体可以采用铸造后精加工的工艺制作，法兰端面、密封槽位、轴孔位置都预留了精加工余量，既能够降低毛坯的制造成本，又可以保证各配合面的尺寸精度与形位公差；各连接螺栓孔的位置都做了均匀分布设计，既保证连接强度均匀，又能够减少加工时的工装调整步骤，提升加工效率。在实际使用过程中，这套壳体结构需要承受介质的持续压力与传动组件的振动载荷，因此壁厚设计经过了强度校核，在法兰与腔体连接的位置设置了过渡圆角，减少应力集中，提升结构的抗疲劳性能，能够满足长期连续运转的工况需求。
