带UPS旁路功能的工业电气控制柜结构设计

在工业现场供配电系统的改造与运维场景中，带UPS旁路功能的控制柜是保障关键负载连续供电的核心配套设备，这类柜体的三维结构设计需要兼顾电气元件排布合理性、现场安装适配性、后期运维操作便利性等多重工程需求，绝非简单的钣金外壳拼接。从实际应用场景来看，这类旁路柜多部署在生产线主控回路、数据中心边缘配电节点、精密检测设备供电端，当UPS本体需要检修、故障脱机或者进行电池组更换作业时，旁路回路可以直接将市电切换至负载端，避免关键设备断电停机造成的生产损失，同时在UPS正常运行时，柜体内部的结构也需要保障主回路与旁路回路的电气安全间隙，避免不同回路之间的电磁干扰与爬电风险。

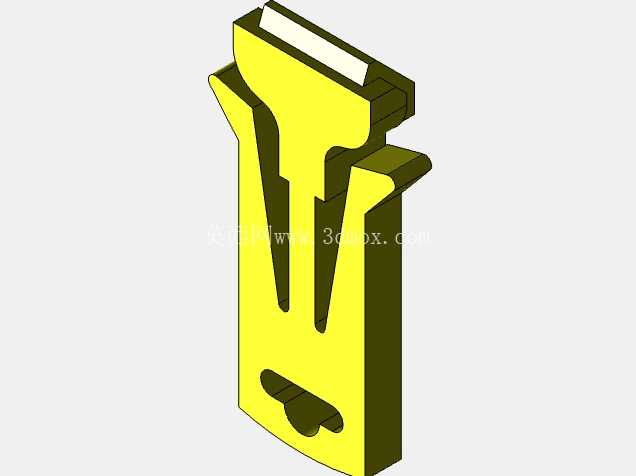

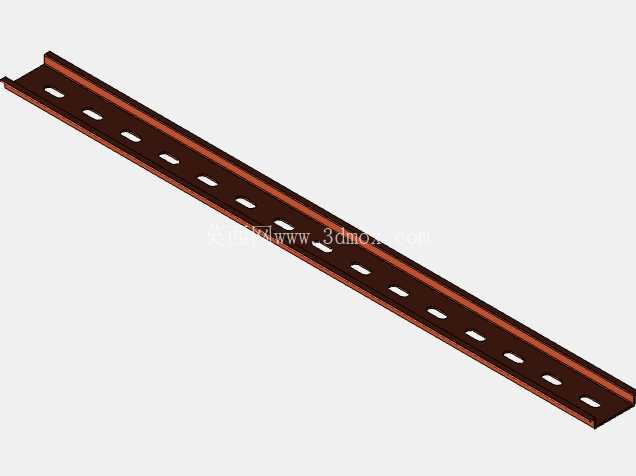

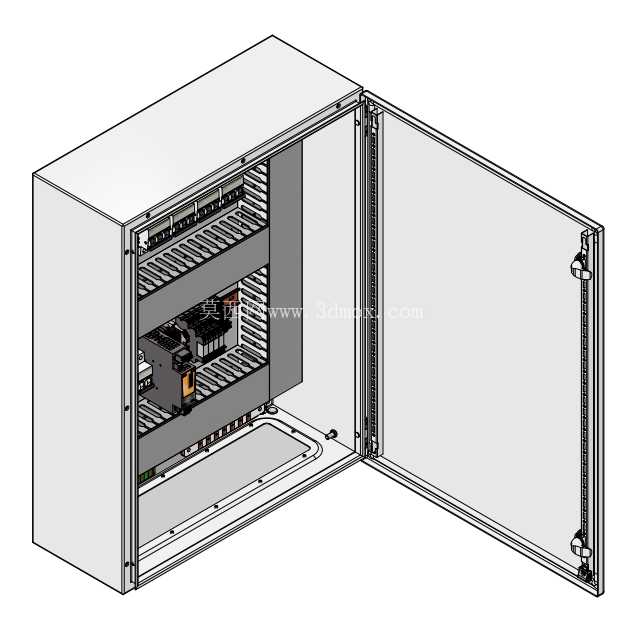

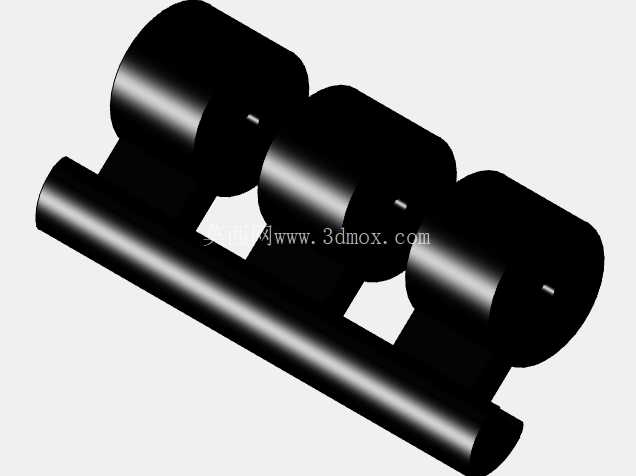

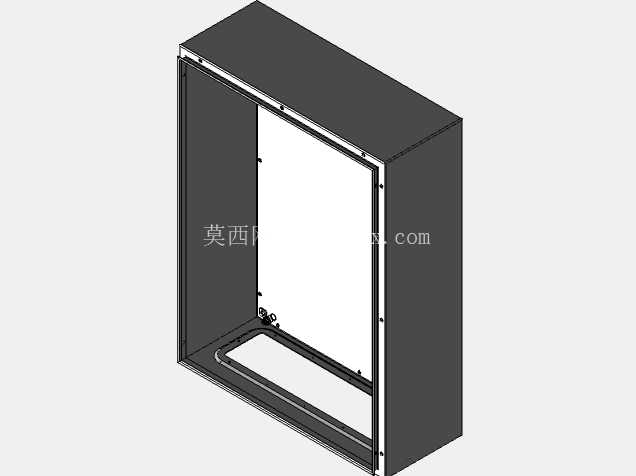

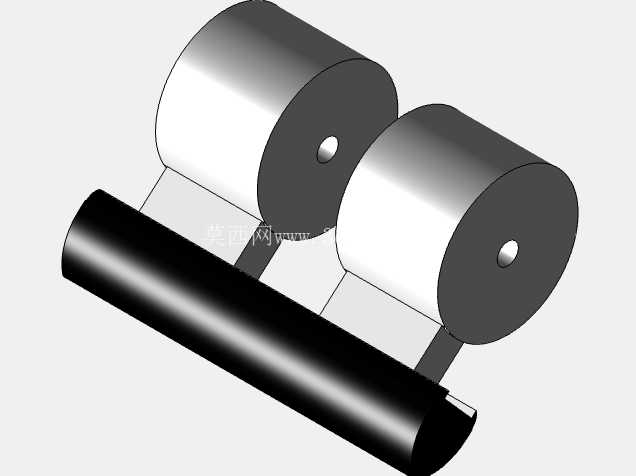

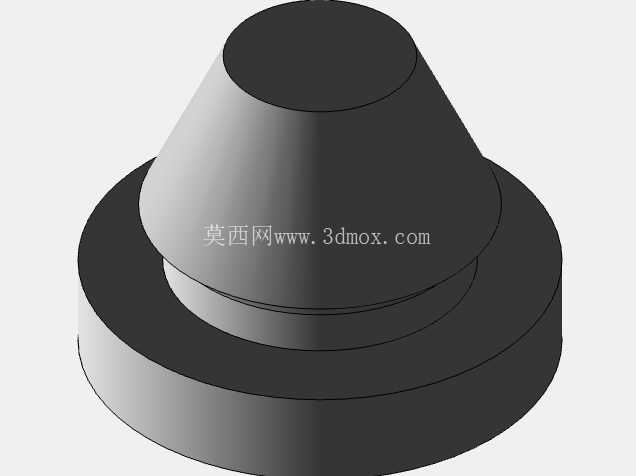

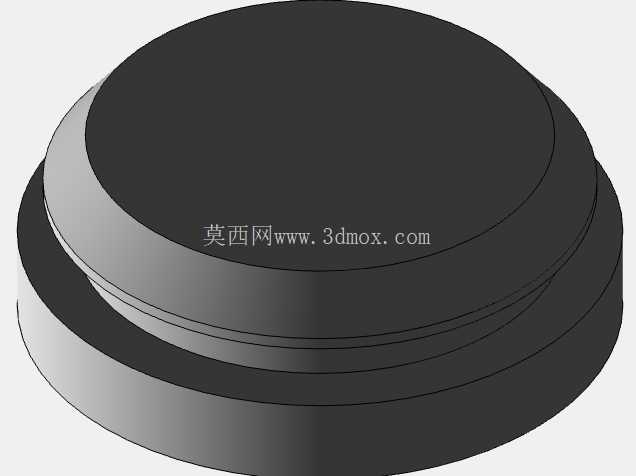

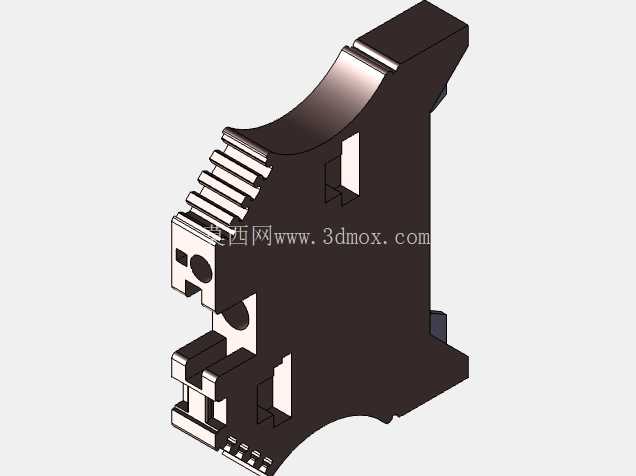

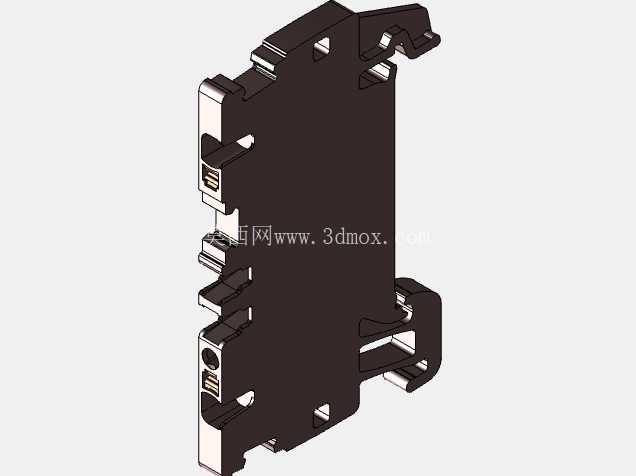

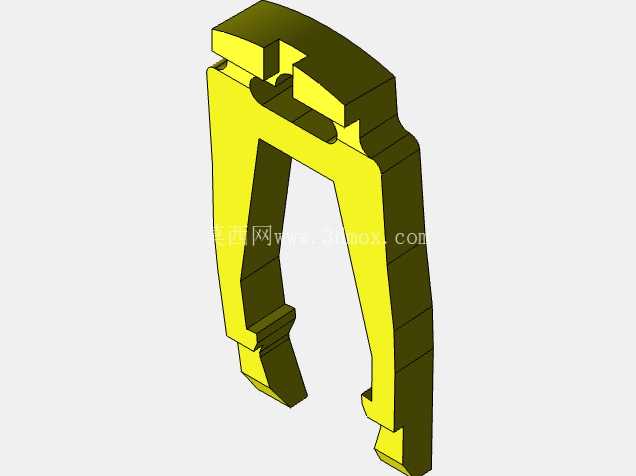

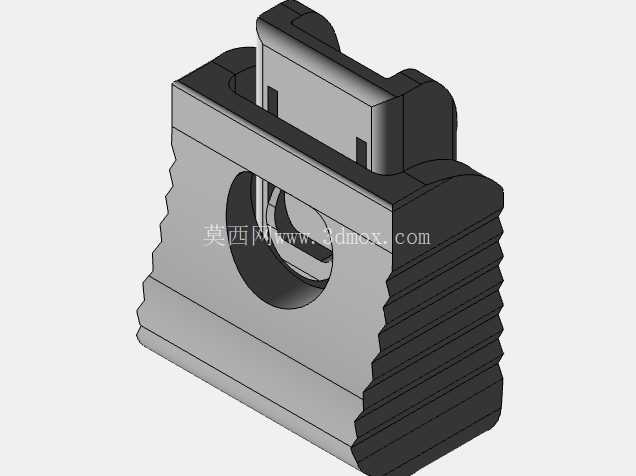

从设计思路层面拆解，这款柜体采用单开门壁挂/落地兼容的结构形式，门板与柜体主体采用可拆卸式铰链连接，铰链位置预留了足够的开合角度，保证门板开启角度不小于120度，方便运维人员对内部元件进行接线、检修与更换操作。柜体内部设置了多层横向安装梁，安装梁采用模数化冲孔设计，孔位间距符合通用电气元件的安装尺寸标准，可以根据实际配置的断路器、接触器、接线端子排、UPS旁路切换模块的尺寸灵活调整安装位置，不需要额外在柜体内部钻孔焊接，大幅提升现场改造的适配性。柜体底部预留了标准化的电缆进线孔，孔位配备可拆分的密封胶圈，能够适配不同线径的动力电缆与控制电缆进线，同时保障柜体的防护等级达到常规工业场景要求，避免粉尘、溅水进入柜体内部影响元件运行。

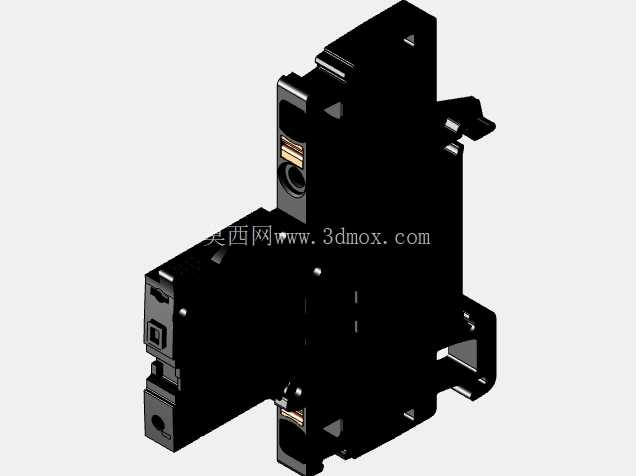

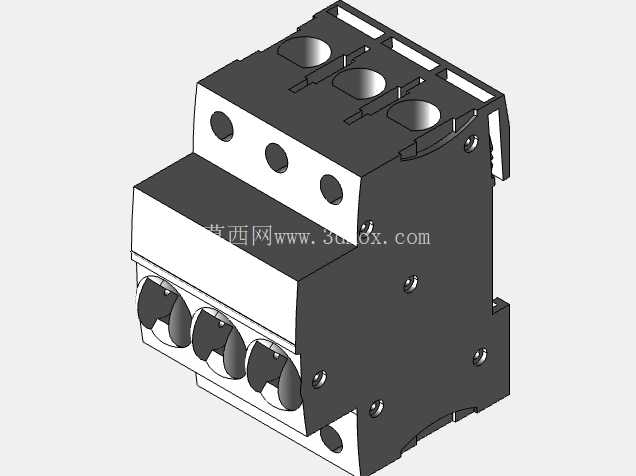

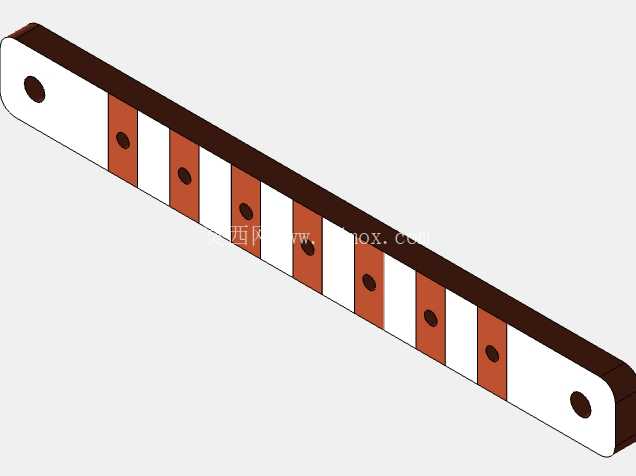

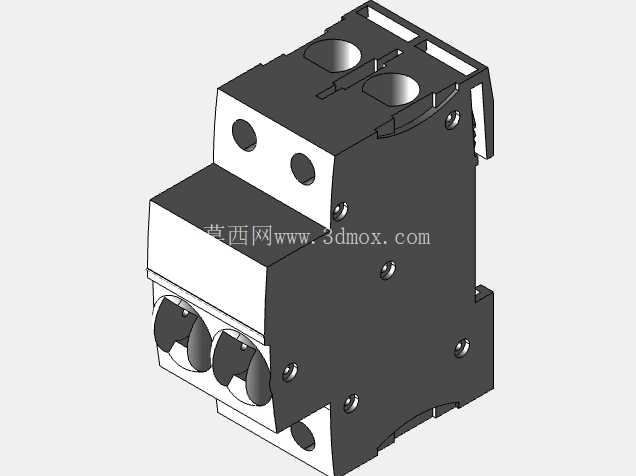

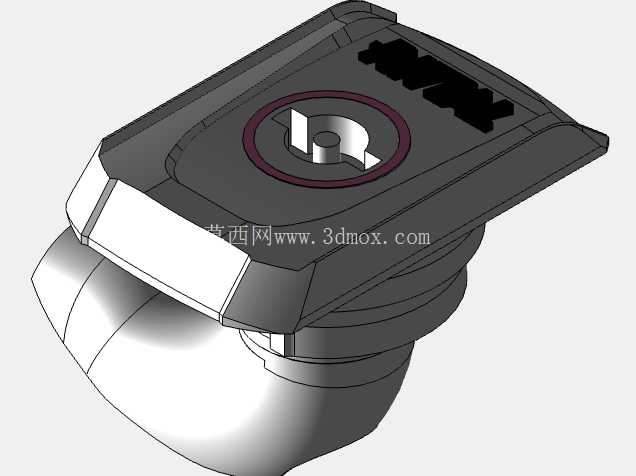

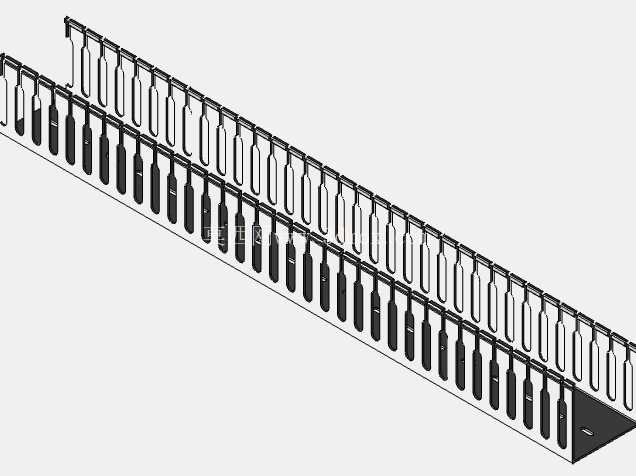

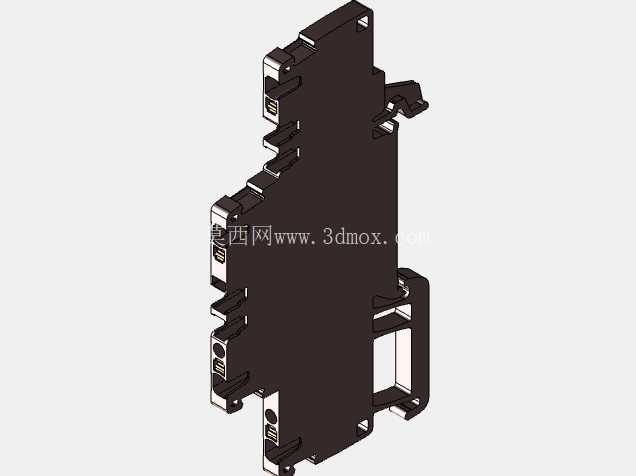

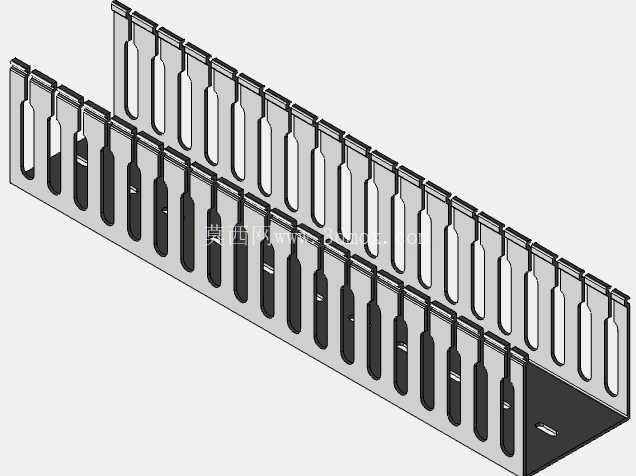

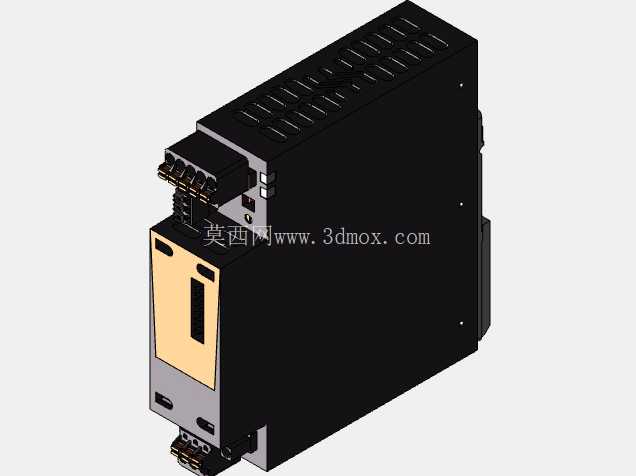

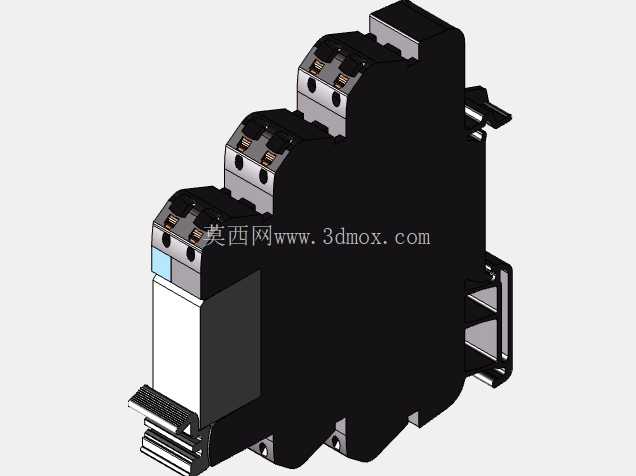

在功能特性的结构匹配上，设计时特意将主回路元件与控制回路元件分区域排布，上层区域布置大电流的旁路切换开关、主进线断路器，中层区域布置UPS信号采集模块、状态指示灯回路，下层预留足够的走线空间与接线端子排安装位置，强弱电区域之间设置了金属分隔板，既可以避免强电回路对弱电信号的电磁干扰，也能在出现局部弧光故障时阻隔故障蔓延。门板内侧预留了标识牌粘贴位置与二次线走线槽，所有门板上的操作按钮、状态指示灯的二次线都通过走线槽规整排布，连接至柜体内部的端子排，避免开关门过程中拉扯线缆造成接线松动。柜体的门框位置粘贴了连续的发泡密封胶条，胶条的压缩量经过核算，在门板锁紧后可以均匀贴合柜体边框，不会出现局部缝隙过大导致防护失效的问题，门板上配备的三点式门锁可以保证锁紧力均匀分布，长期使用不会出现门板变形翘边的问题。

关于安装边界与外形尺寸的考量，这款柜体的深度尺寸控制在合理范围内，既能够容纳常规规格的旁路切换元件与接线余量，也不会因为深度过大导致壁挂安装时突出墙面过多，影响车间通道通行或者其他设备的布置。柜体背部预留了四个壁挂安装固定孔，孔位间距符合通用电气柜安装挂墙的标准尺寸，同时柜体底部也预留了落地安装的固定脚位，可以搭配配套的底座实现落地安装，适配不同现场的安装条件。柜体内部的元件安装板采用镀锌钢板材质，具备良好的接地连续性与抗腐蚀能力，安装板与柜体主体之间预留了足够的走线间隙，方便柜内线缆的整理与绑扎，所有金属结构件的边缘都做了钝化折边处理，避免安装接线过程中划伤施工人员或者损坏线缆绝缘层。

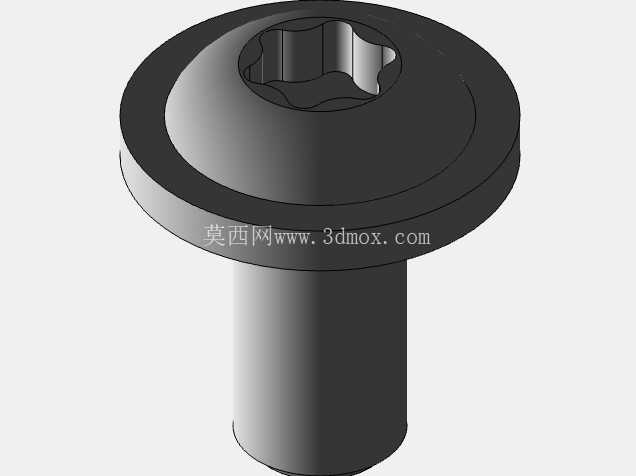

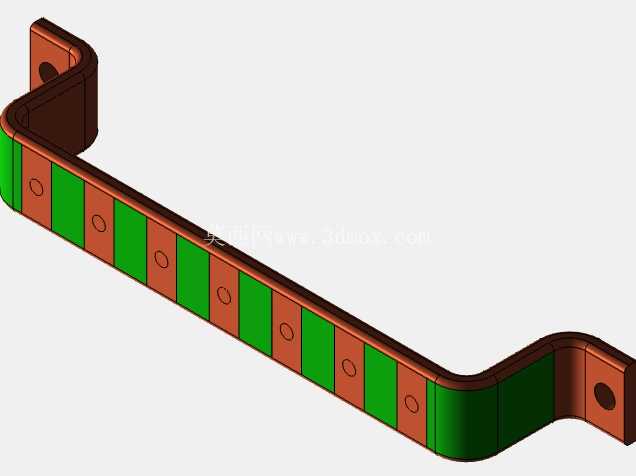

在实际工程应用中，这类旁路柜的结构设计还需要考虑长期运行的散热需求，柜体顶部与下部分别预留了通风孔位，孔位内部配备防尘滤网，既可以形成自然对流的散热风道，带走柜内元件运行产生的热量，也能阻挡外界粉尘进入柜体，滤网采用可拆卸式设计，日常运维时可以直接抽出清理，不需要拆解柜体结构。柜内的接地螺柱都做了镀锡处理，降低接地回路的接触电阻，所有金属结构件之间都通过接地导线可靠连接，满足电气安全规范的接地连续性要求，避免设备运行过程中出现外壳带电的安全隐患。
