不锈钢电气控制配电柜体结构设计

项目分类:配电柜 发布时间:2026-07-29 ID:1201593
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计
  • 不锈钢电气控制配电柜体结构设计

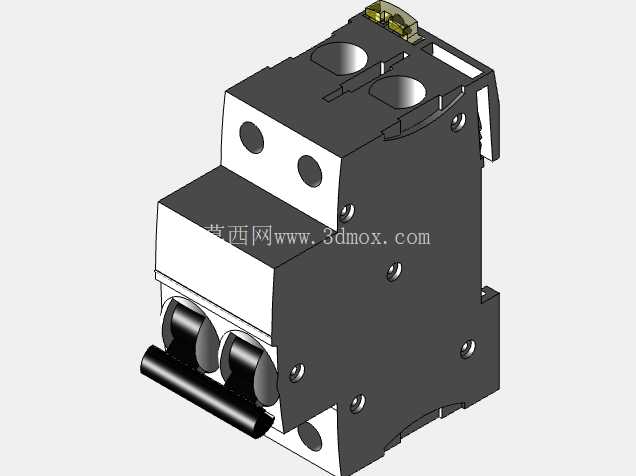

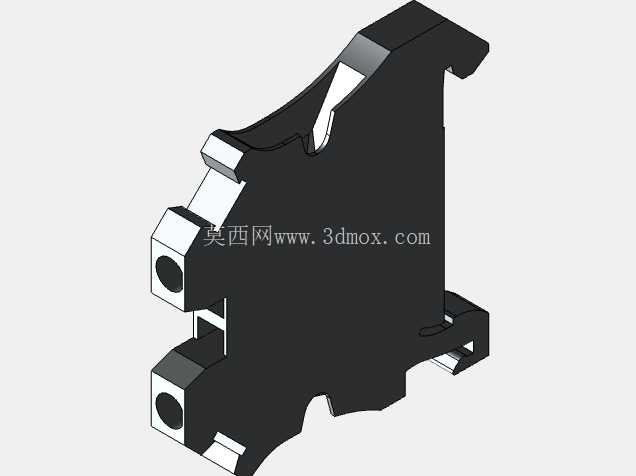

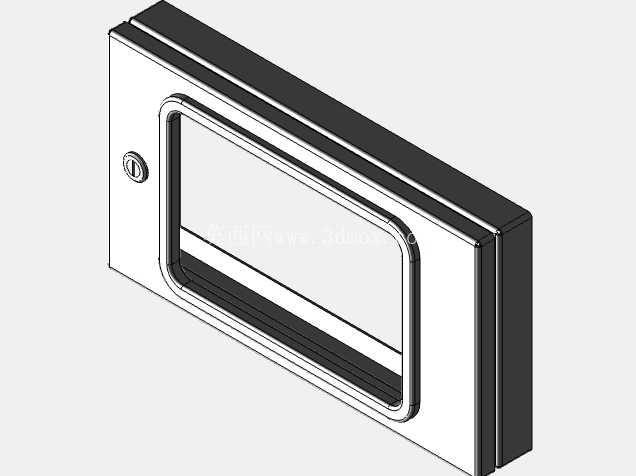

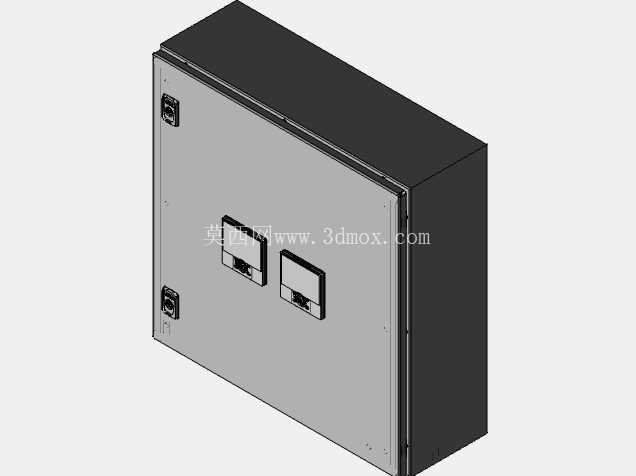

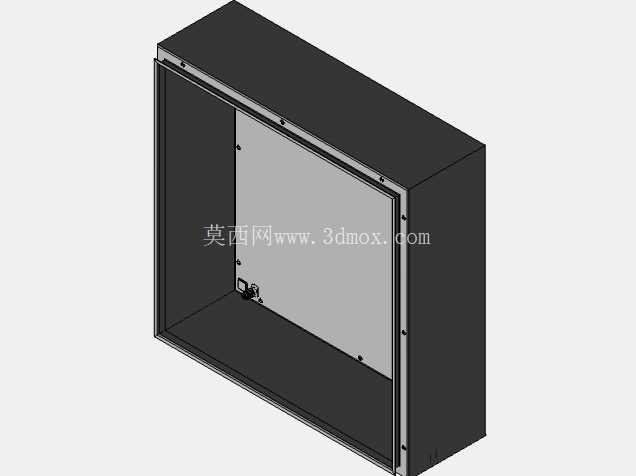

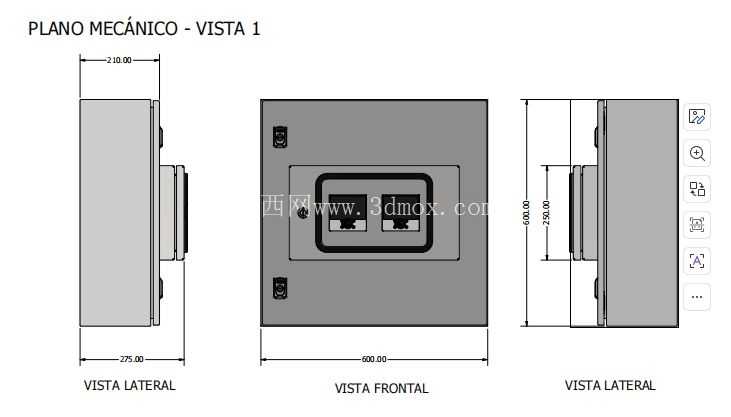

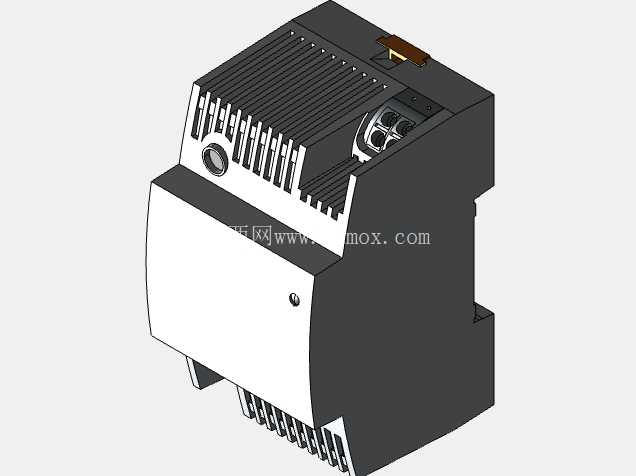

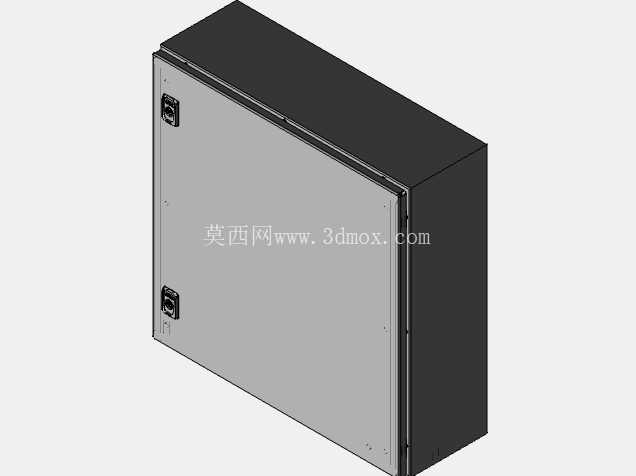

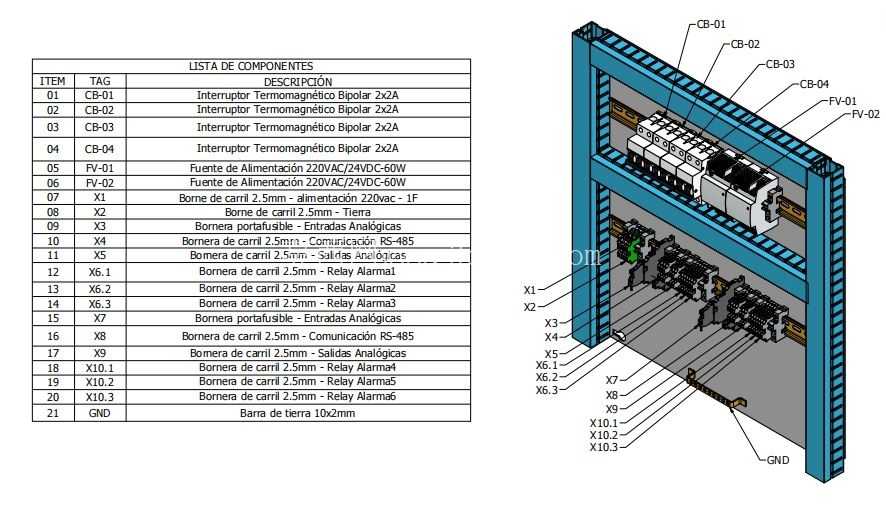

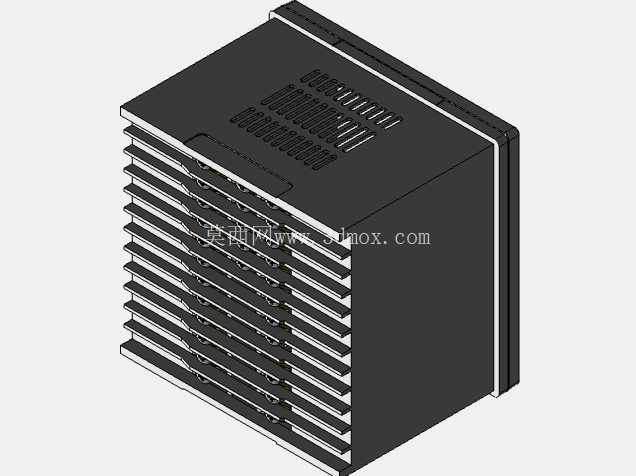

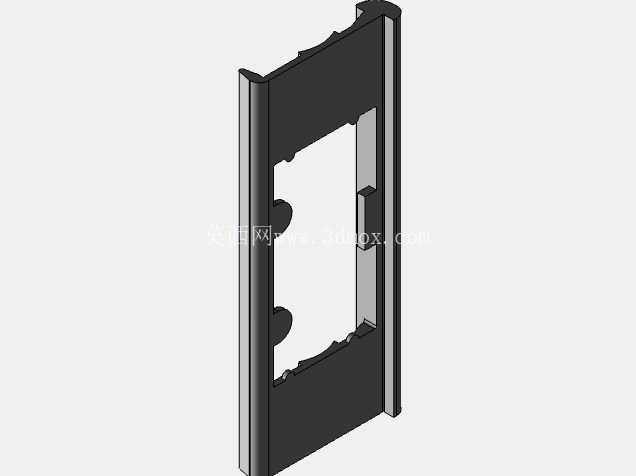

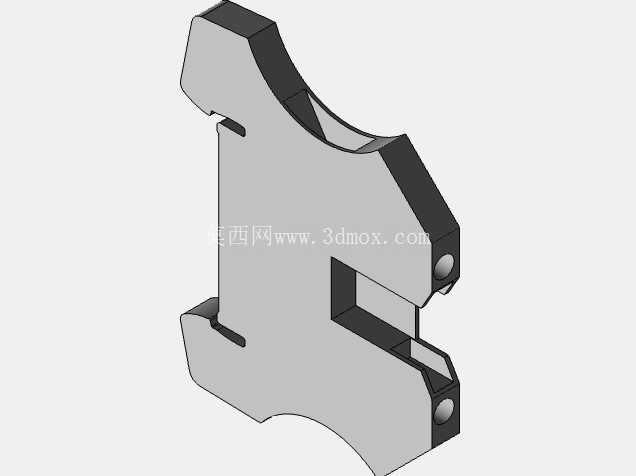

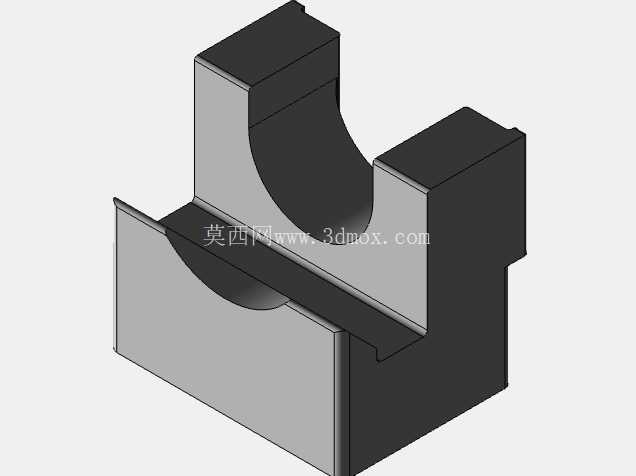

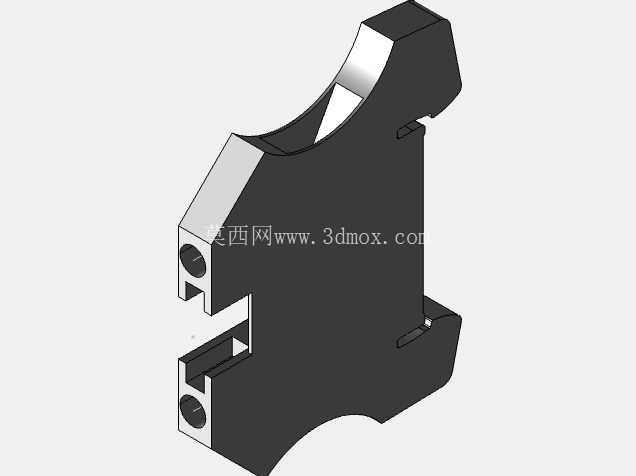

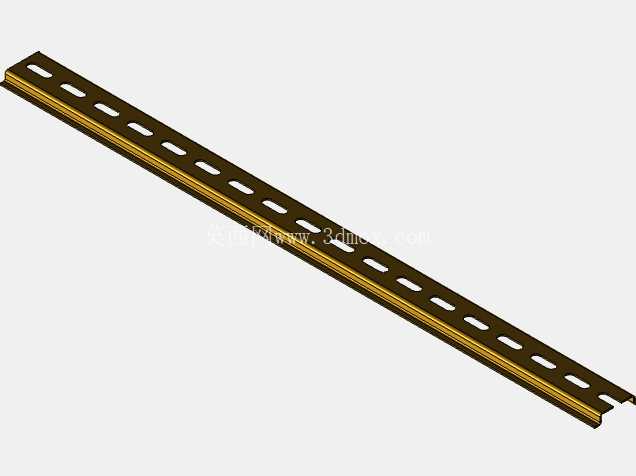

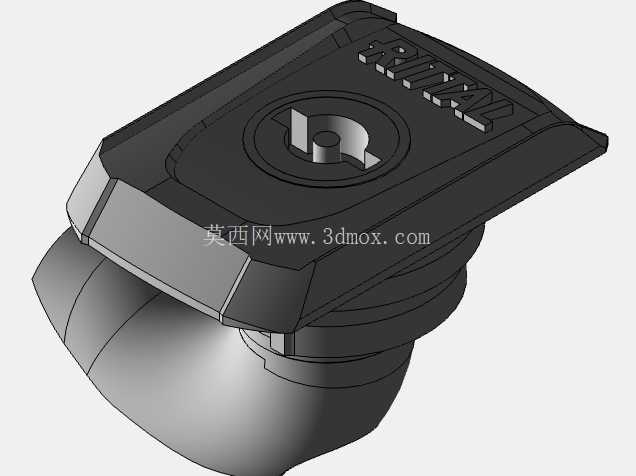

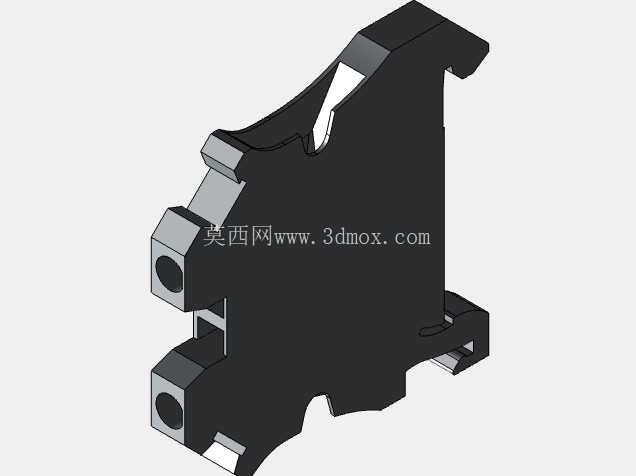

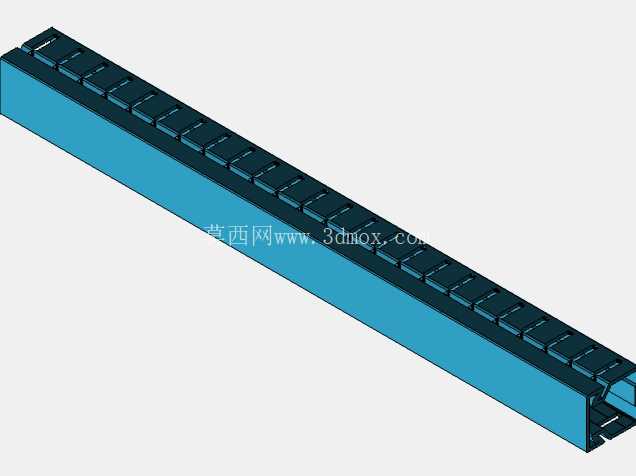

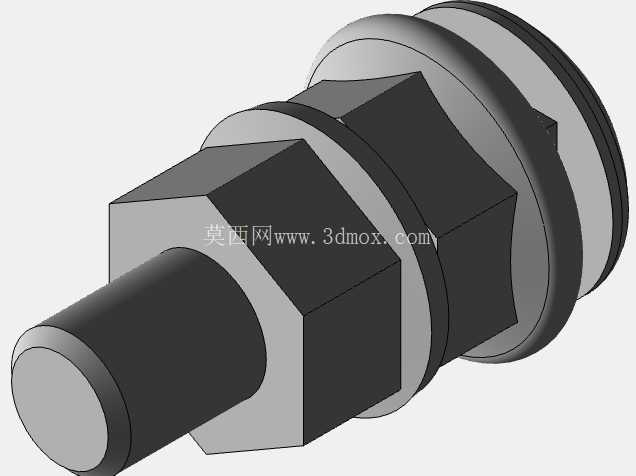

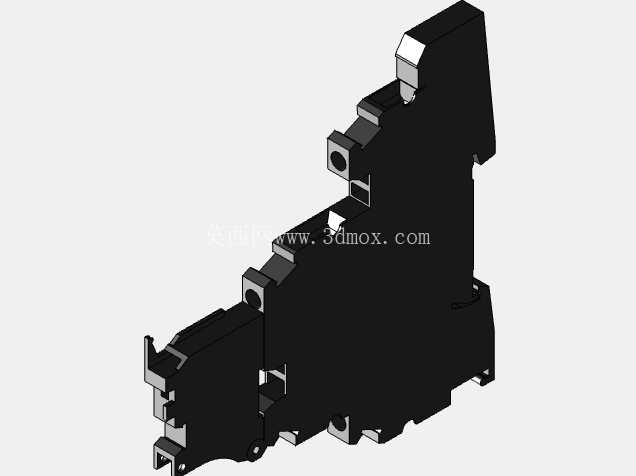

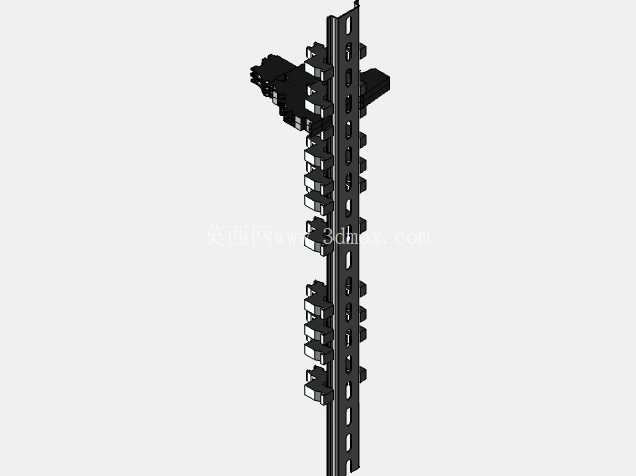

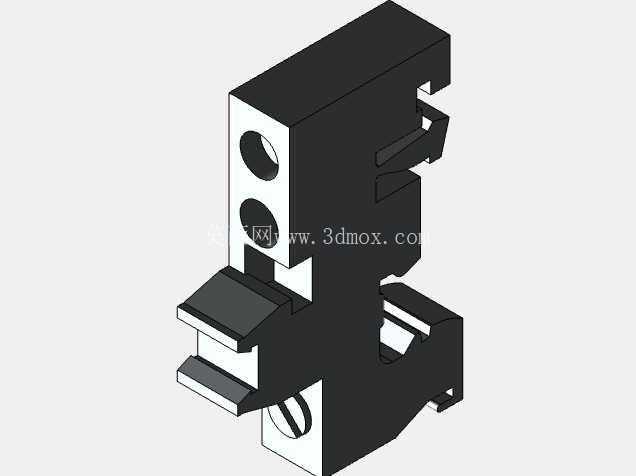

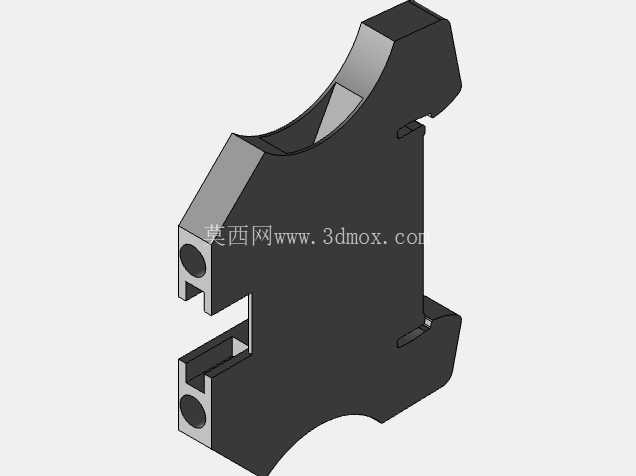

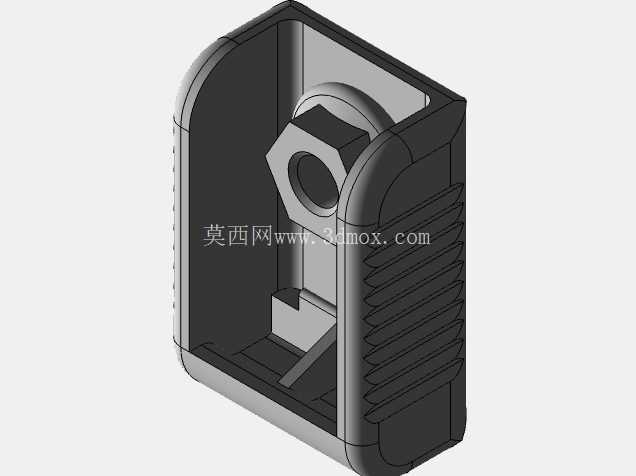

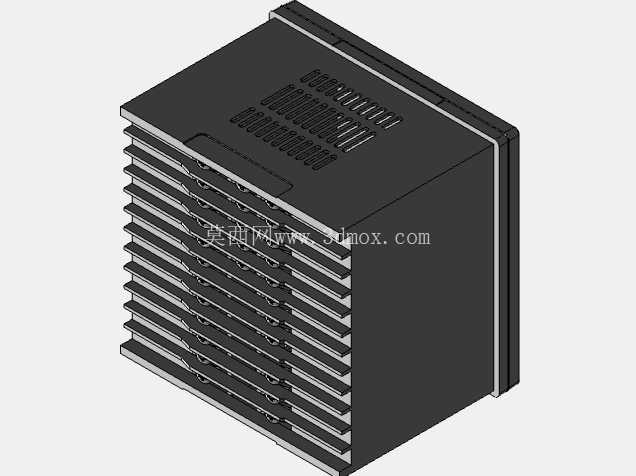

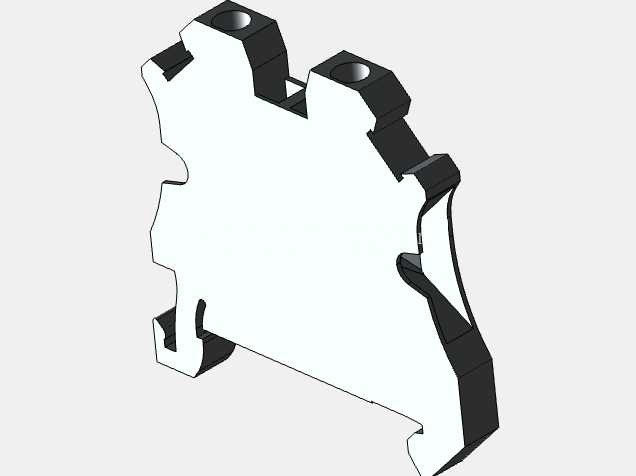

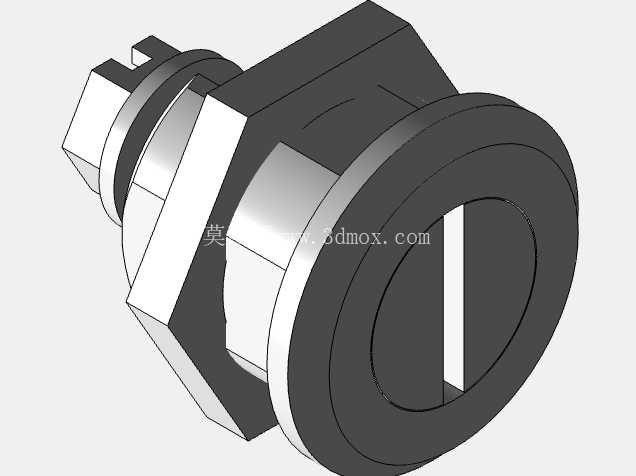

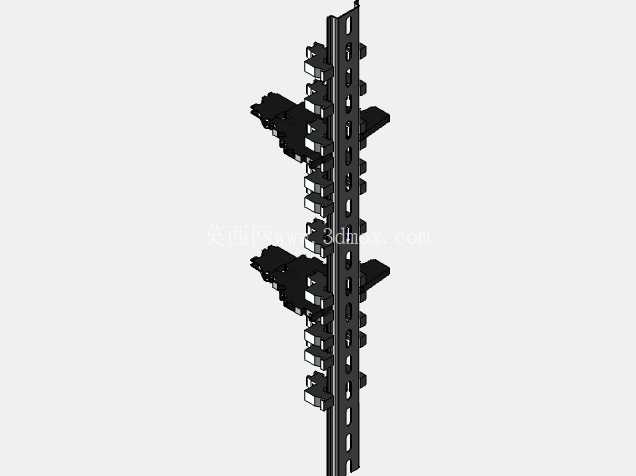

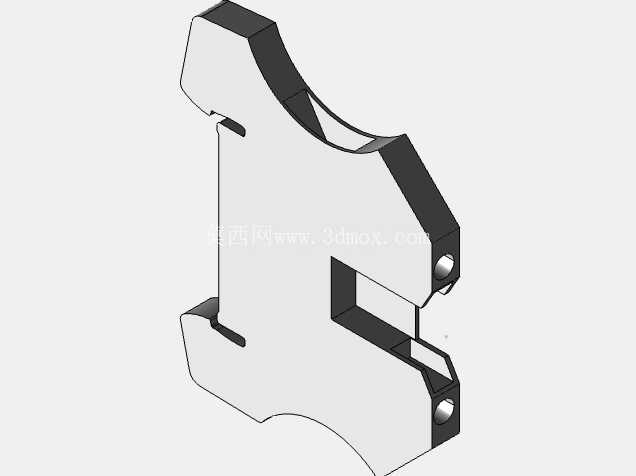

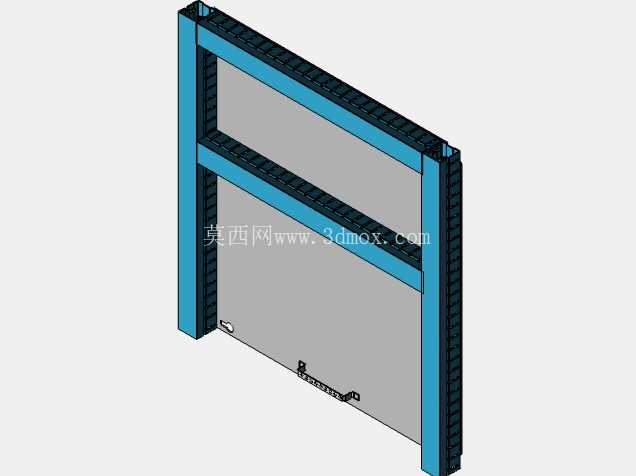

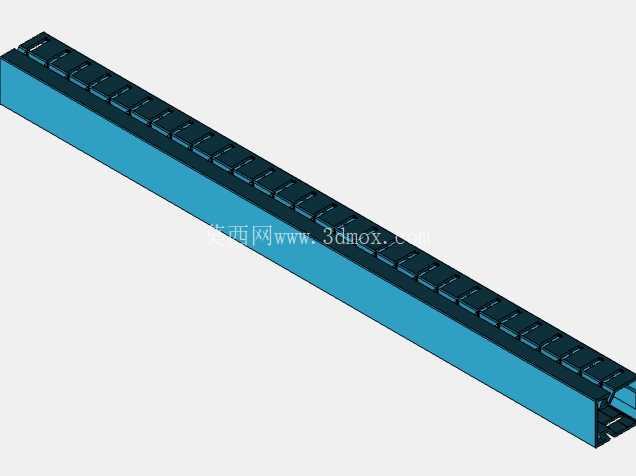

这款电控柜体的设计,首先围绕工业现场配电与信号中转的实际需求展开,整体外轮廓尺寸为600mm×600mm×210mm,对应高、宽、深三个安装维度,在车间壁挂、设备侧装等场景下都能适配紧凑的安装空间,不会占用过多操作通道面积。柜体主体与主门板均采用不锈钢板材加工,主体板材厚度2.0mm,通过折弯成型后做周边聚氨酯发泡密封处理,这种结构设计既能够抵御车间潮湿、轻度腐蚀气体的侵蚀,也能达到NEMA 1、3R、4、12以及IP66的防护等级要求,可在户外有防雨需求、室内多粉尘的工况下稳定使用,避免粉尘、溅水侵入内部影响电气元件运行。内部安装底板采用2mm厚度板材加工,安装面有效尺寸为550mm×575mm,预留了充足的元件排布空间,设计时按照强弱电分层排布的思路规划布局:上层区域布置双极热磁断路器、开关电源等强电元件,其中断路器配置4路2A规格双极热磁型,分别对应不同回路的过载与短路保护,2台220VAC输入、24VDC输出50W的开关电源,为后续控制回路提供稳定的直流供电;下层区域按照信号类型划分接线区域,分别设置RS485通讯接线端子排、模拟量输入端子排、模拟量输出端子排、6路继电器报警输出端子排,所有端子均采用2.5mm规格导轨式接线端子,同时配置10×2mm规格的接地铜排,为所有回路提供可靠的接地点,避免电磁干扰影响信号传输稳定性。在结构细节上,门板与柜体的连接采用周边聚氨酯发泡密封,关门后密封胶条均匀压缩,能够有效阻挡粉尘和飞溅液体进入柜内;柜体侧边预留的电缆引入区域,对应每个接线端子排的位置做了分层标识,现场接线时可按照线缆功能直接对应接入,减少接线错配的概率。设计过程中充分考虑了现场维护的便利性,元件排布时预留了不小于30mm的接线操作空间,断路器操作手柄距离门板内侧的距离适配标准加长操作手柄,关门状态下也可直接操作分合闸;接地铜排的安装位置靠近柜体下方电缆入口,外部保护地线接入时无需长距离走线,接线路径最短。安装底板采用可拆卸式设计,可先在车间完成底板上所有元件的预装与接线,再整体推入柜体固定,大幅减少现场安装的工作量,同时后期维护时也可将底板拆下,方便对背面接线进行检修。防护等级的匹配上,IP66的防护能力意味着该柜体可用于有高压冲洗需求的食品加工车间、有户外露天安装需求的设备旁侧、多金属粉尘的机加工车间等场景,不会因为外界环境的污染物进入导致元件短路、接触不良等问题。元件排布的间距也充分考虑了发热元件的散热需求,开关电源之间预留了20mm的散热间隙,断路器排布时按照回路电流大小依次排列,大电流回路靠近柜体侧边,利用柜体金属壁面辅助散热,避免柜内局部温度过高影响元件使用寿命。接线端子的标识与柜内元件标签一一对应,每个端子排都预留了10%的备用点位,方便后期回路扩展时无需重新排布端子,直接接入备用点位即可。柜体的安装孔位按照标准壁挂柜体的孔距设计,可直接适配市面上通用的壁挂安装支架,无需额外加工转接件,降低现场安装的加工成本。
