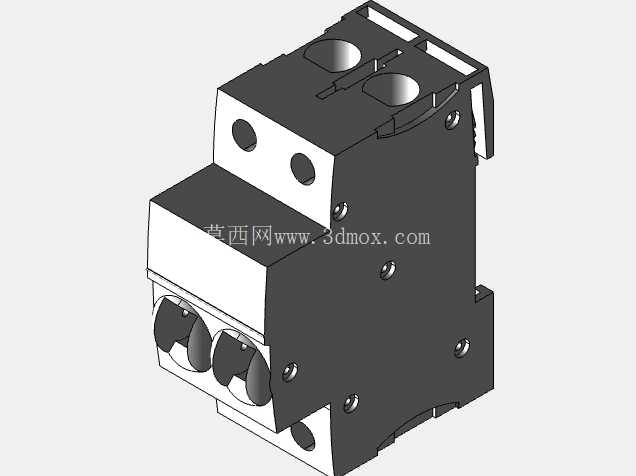

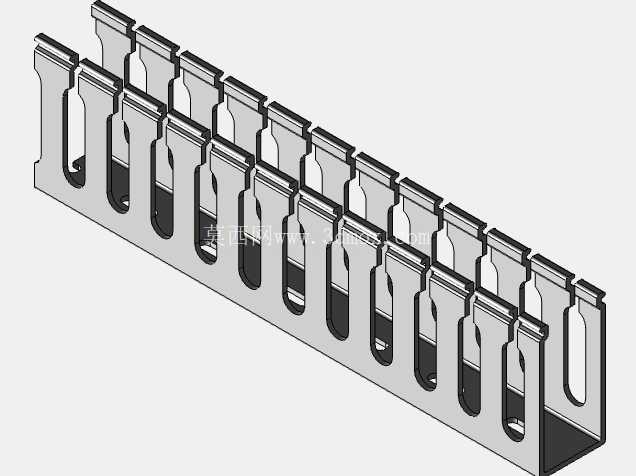

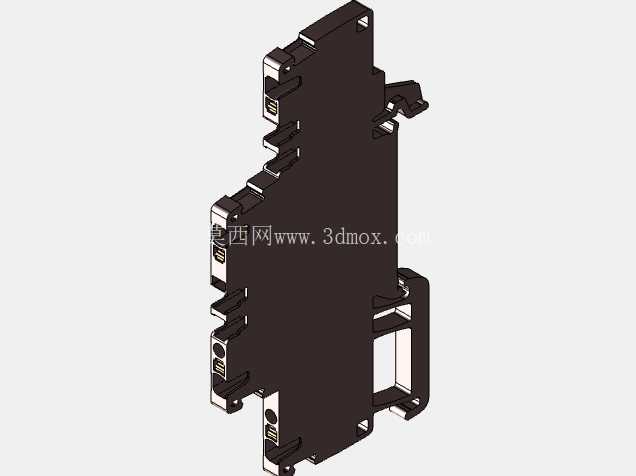

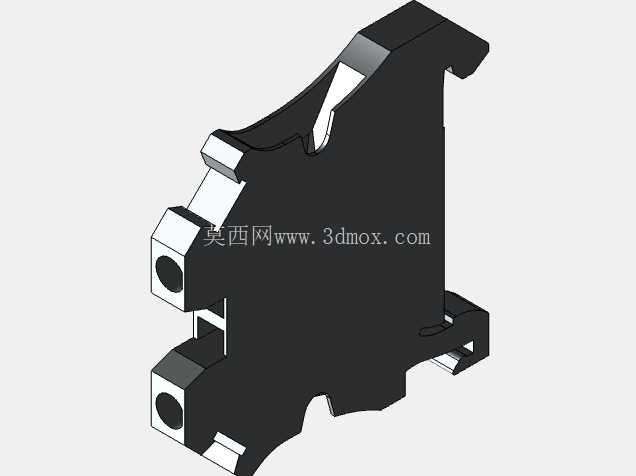

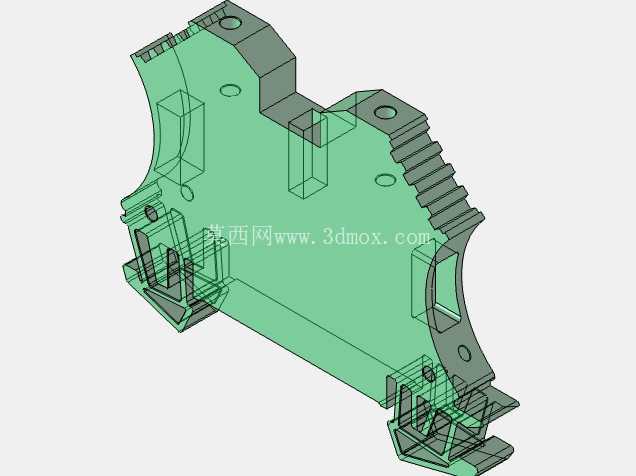

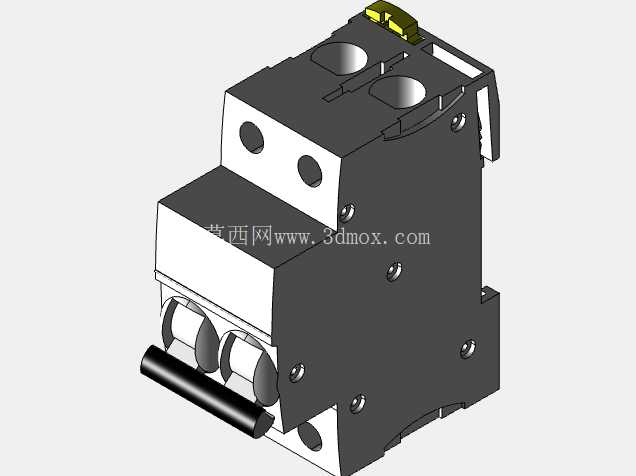

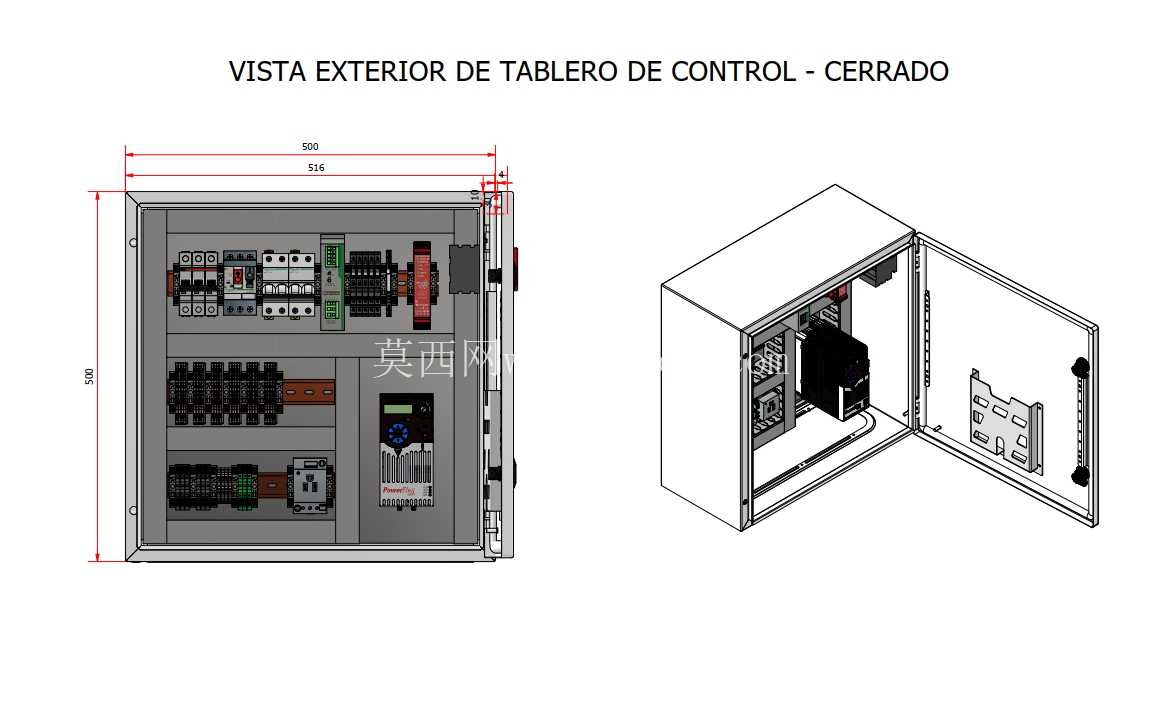

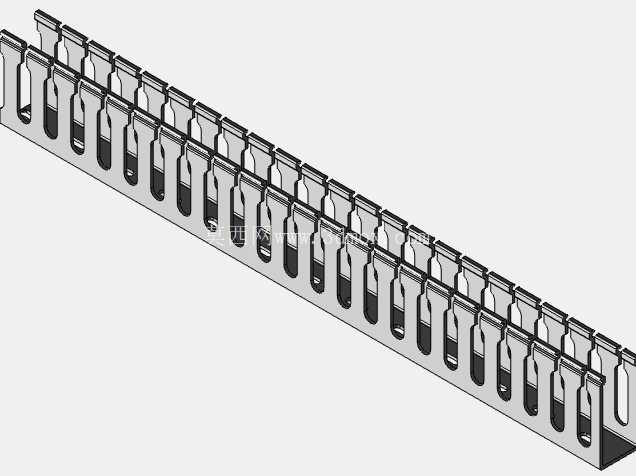

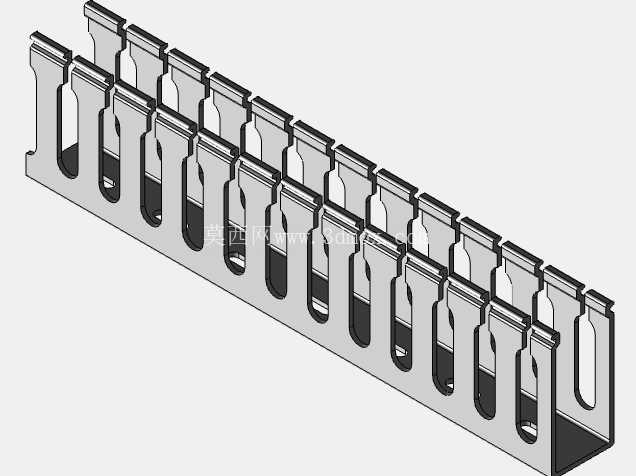

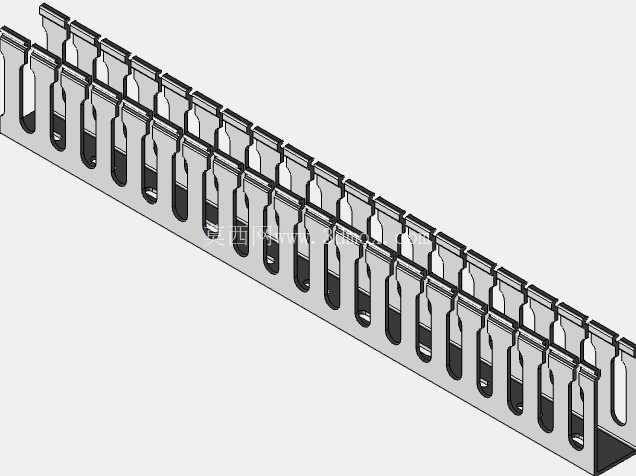

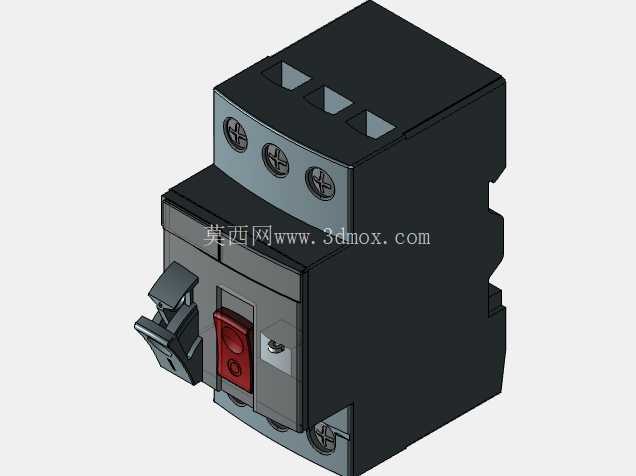

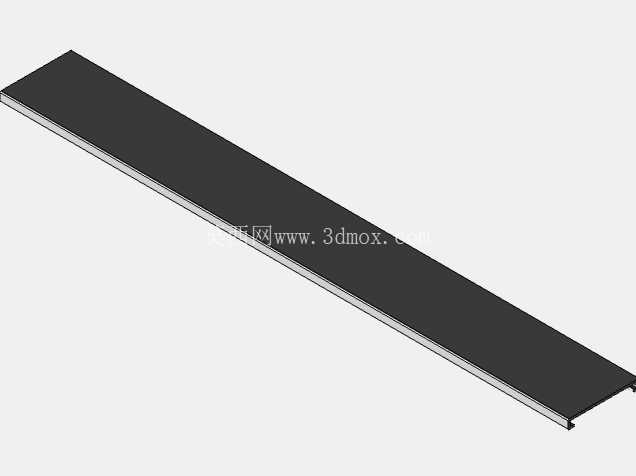

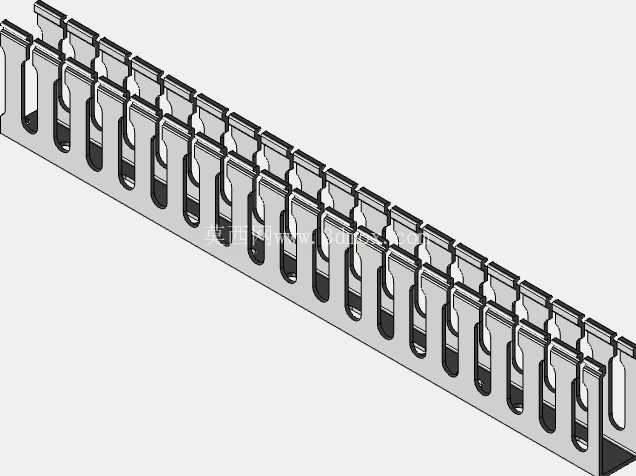

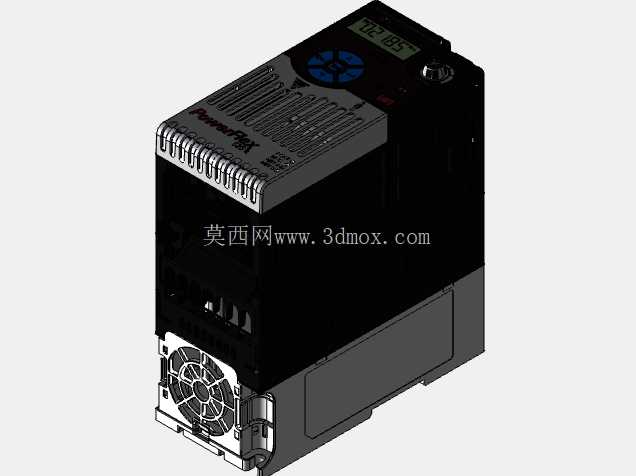

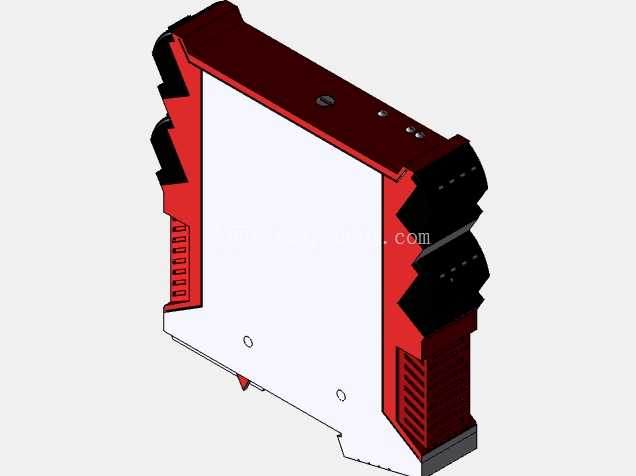

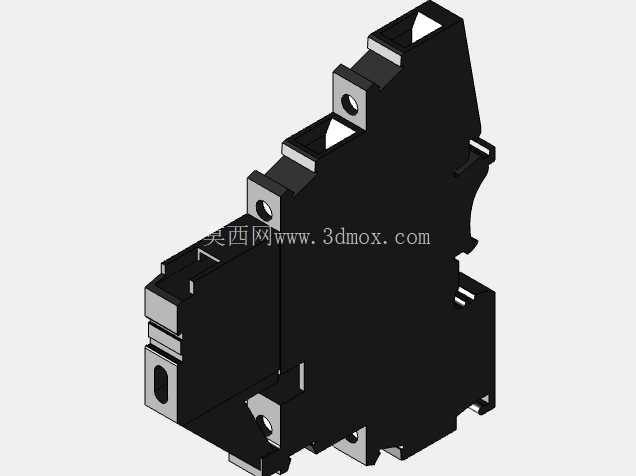

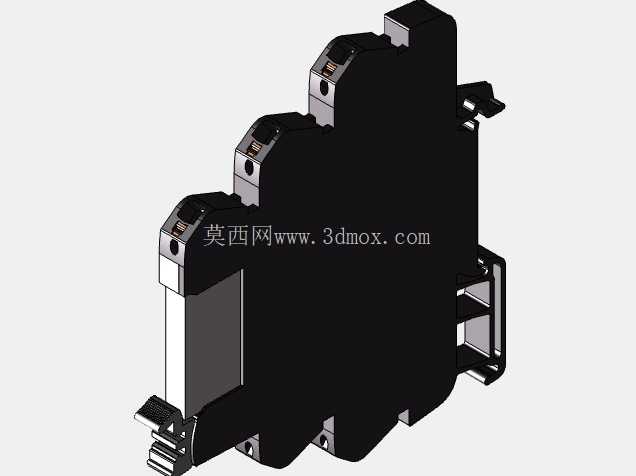

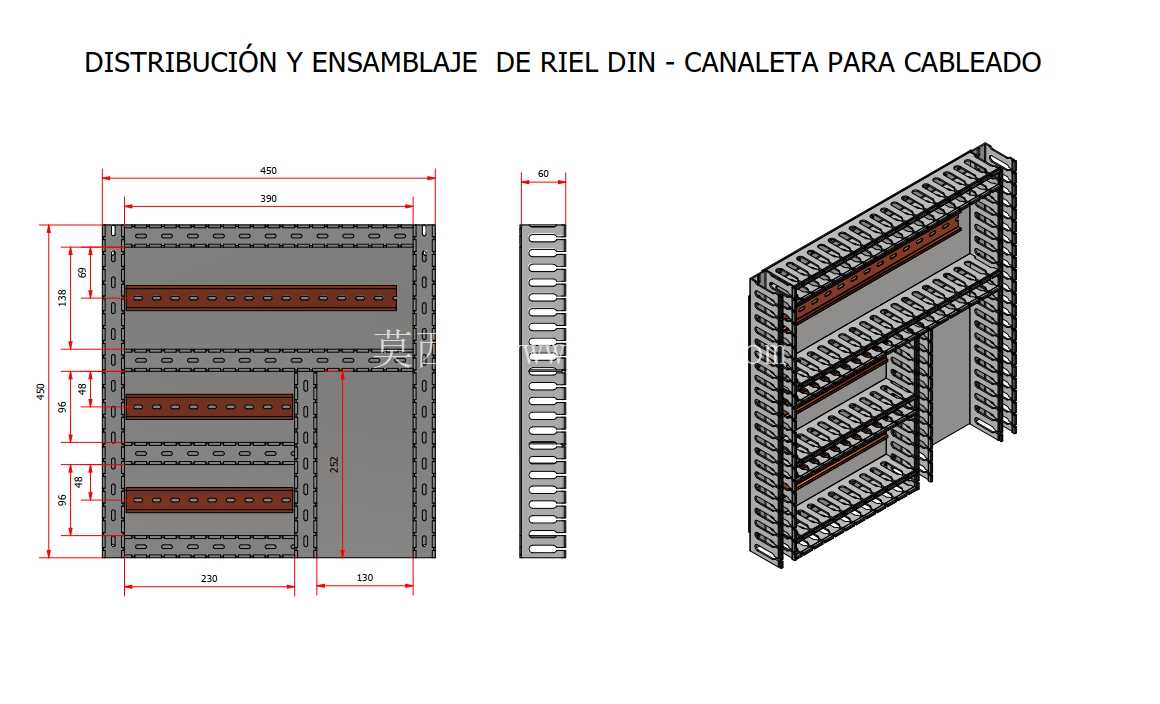

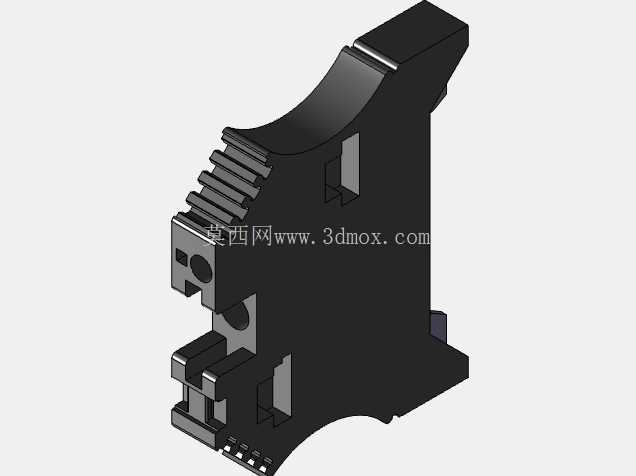

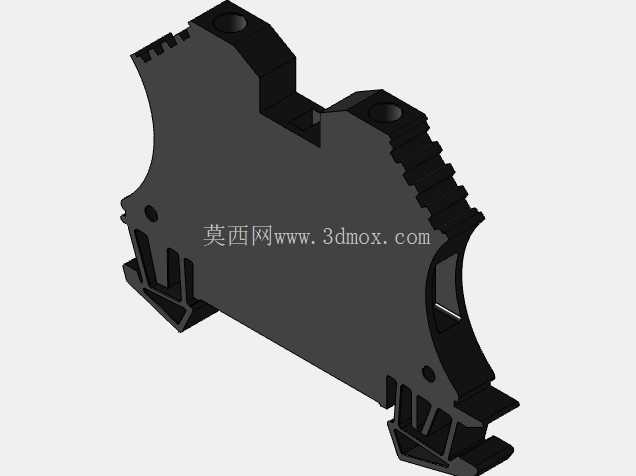

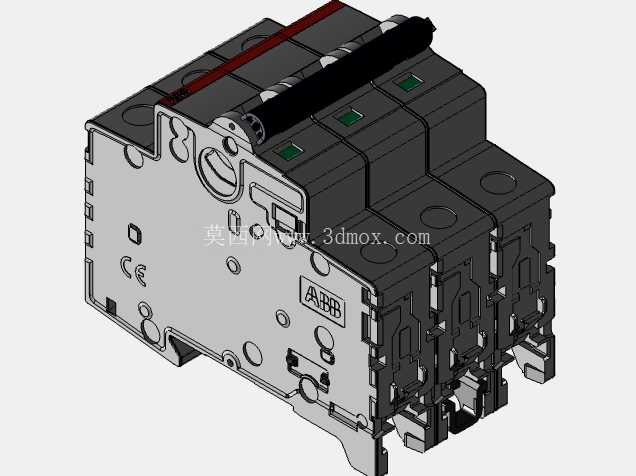

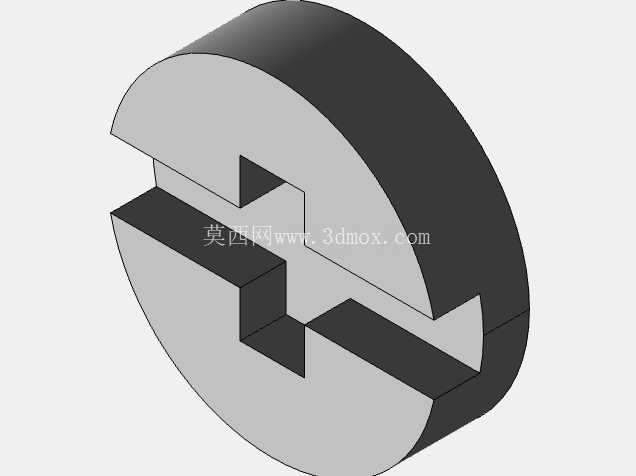

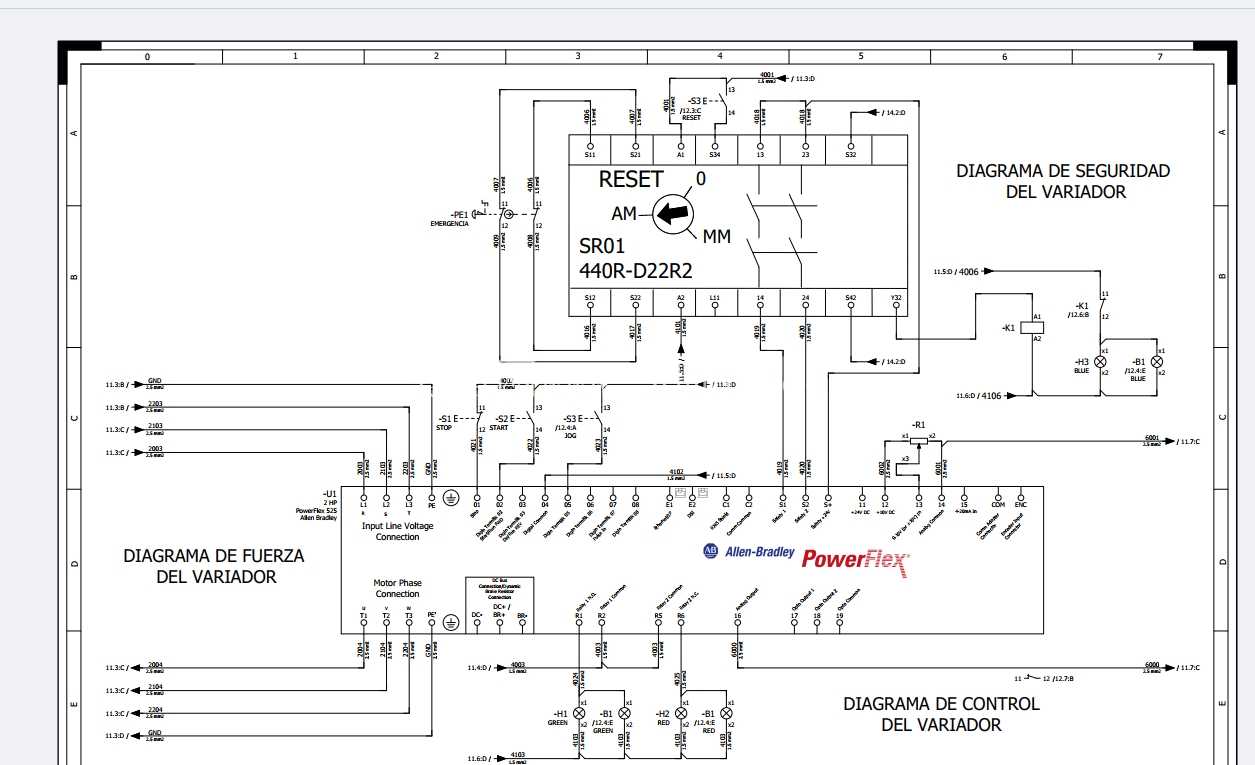

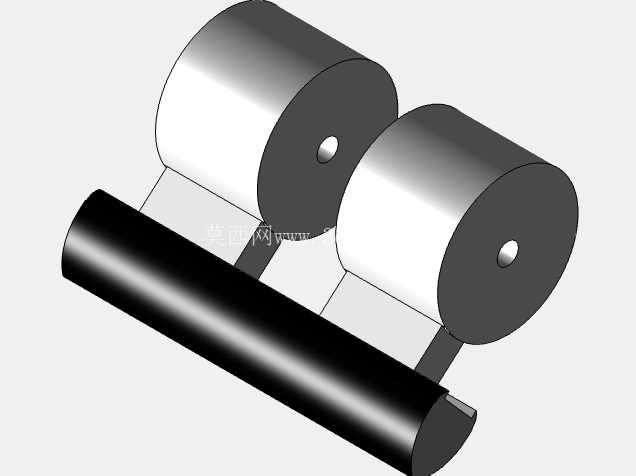

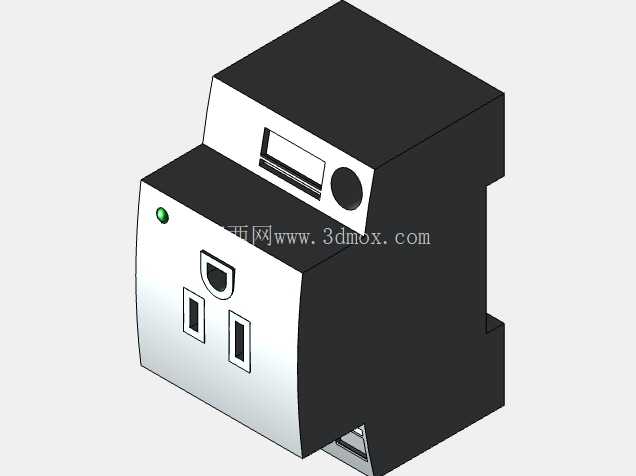

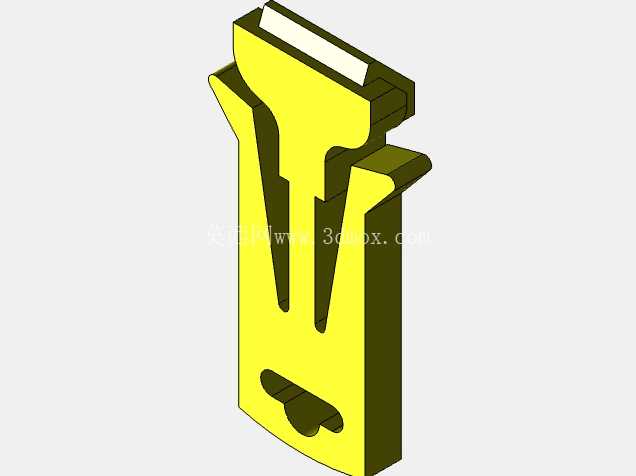

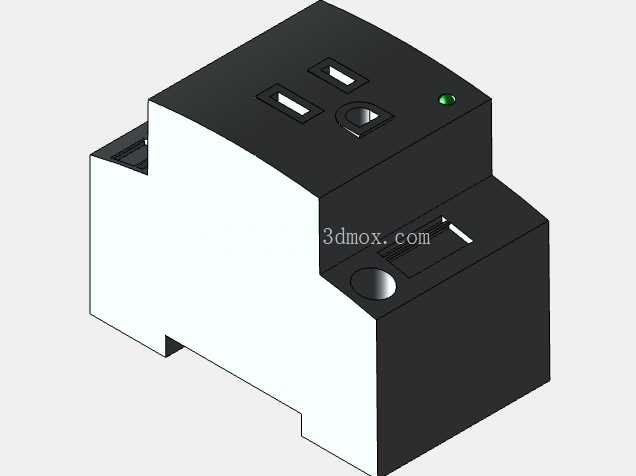

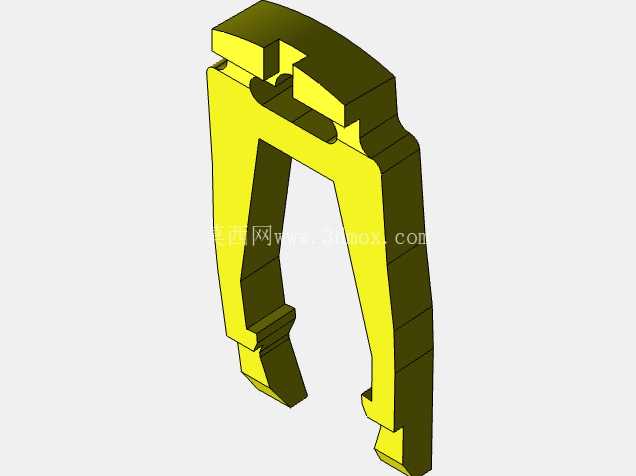

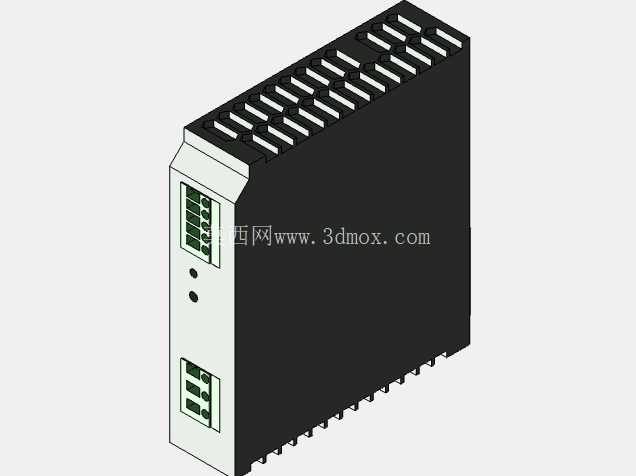

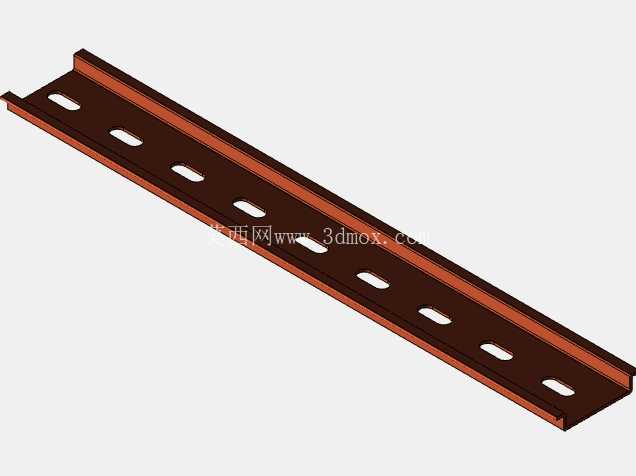

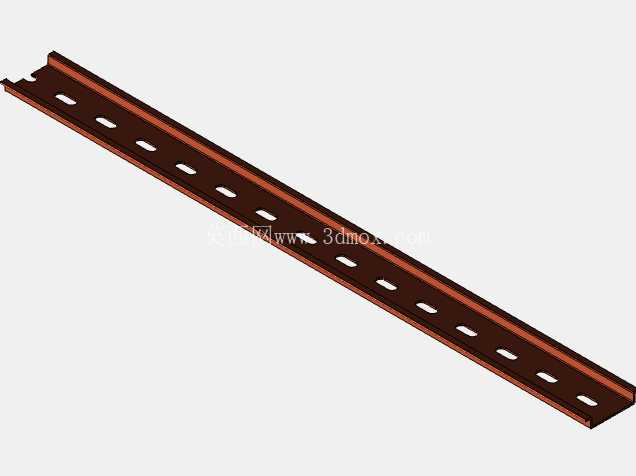

这款封闭式工业控制配电箱的三维设计,核心面向车间产线单机设备的配电与逻辑控制场景,日常可直接挂载在设备侧方立柱或者车间墙面,承担设备动力回路通断、信号采集转换、驱动单元承载的核心作用,不需要额外搭配独立的电气安装间,适配离散制造车间多台独立设备分散配电的实际需求。从结构设计逻辑来看,箱体采用单开门侧开结构,闭合状态下整体防护等级可适配车间多粉尘、少量切削液飞溅的常规工况,门体与箱体结合处预留了密封胶条的安装槽位,建模阶段就把密封件的压缩量空间预留到位,避免后期装配出现门体关合不严、密封失效的问题。箱体内部的安装布局完全遵循工业电气布线的规范要求,主进线回路的断路器布置在箱体最上方区域,和下方的控制回路、驱动单元保持足够的安全爬电距离,大线径的动力线缆从箱体顶部的进线格兰头进入后,可直接通过预留的布线槽连接到主断路器,不需要跨过多层元器件,大幅减少动力线的走线长度,也降低了强电对下方控制信号的干扰。中间层布置的端子排、中间继电器、信号采集模块,按照信号流向依次排布,从现场传感器过来的信号线从箱体侧面的进线孔进入后,可就近接入端子排,再通过短接线连接到对应的继电器或者PLC模块,布线路径最短,后期排查故障的时候不需要拉扯大量线缆就能逐点测量信号。下方区域预留了变频器或者伺服驱动器的安装空间,安装板上提前预制了对应安装孔位的定位标记,驱动器的散热风道正对箱体下部预留的通风栅格位置,不需要额外加装导流板就能形成顺畅的散热通路,避免密闭箱体内热量堆积导致元器件过热降频。从安装边界尺寸来看,箱体整体宽度控制在500mm级,高度800mm级,深度适配常规元器件的安装深度,安装挂点的位置按照墙体挂载和设备侧装两种场景做了兼容设计,挂孔间距符合通用电气柜安装的孔位标准,不管是替换旧有损坏的控制箱,还是新设备配套安装,都不需要重新在安装面打孔,直接适配现有安装点位。门体内侧预留了标识牌安装槽和图纸袋的固定位,后期可把电气原理图、点位表直接放置在门体内侧,现场维护人员打开箱门就能直接查阅资料,不需要额外携带图纸。箱体内部的安装板采用可抽出式设计,建模阶段就预留了滑轨的安装空间,后期需要更换大批量元器件或者重新布线的时候,可以把整个安装板从箱体内抽出,在工作台完成布线后再推回箱体固定,大幅减少现场狭小空间内的作业难度。布线槽的布置按照强电、弱电分槽的原则设计,动力线和信号线的走线槽之间预留了20mm以上的间隔,避免强电交变磁场对弱电信号产生干扰,所有布线槽的转角位置都做了圆弧过渡处理,避免布线时划伤线缆绝缘层。箱门和箱体之间的接地连接点在建模阶段就做了明确的位置标注,预留了足够的铜编织带安装空间,保证箱体金属外壳可靠接地,避免设备漏电时出现安全隐患。门体上的锁具采用通用型工业柜锁,和市面上大部分电控柜的锁具通用,后期维护时如果锁具损坏可以直接采购替换,不需要单独定制配件。
