絮凝剂制备电控柜结构设计方案

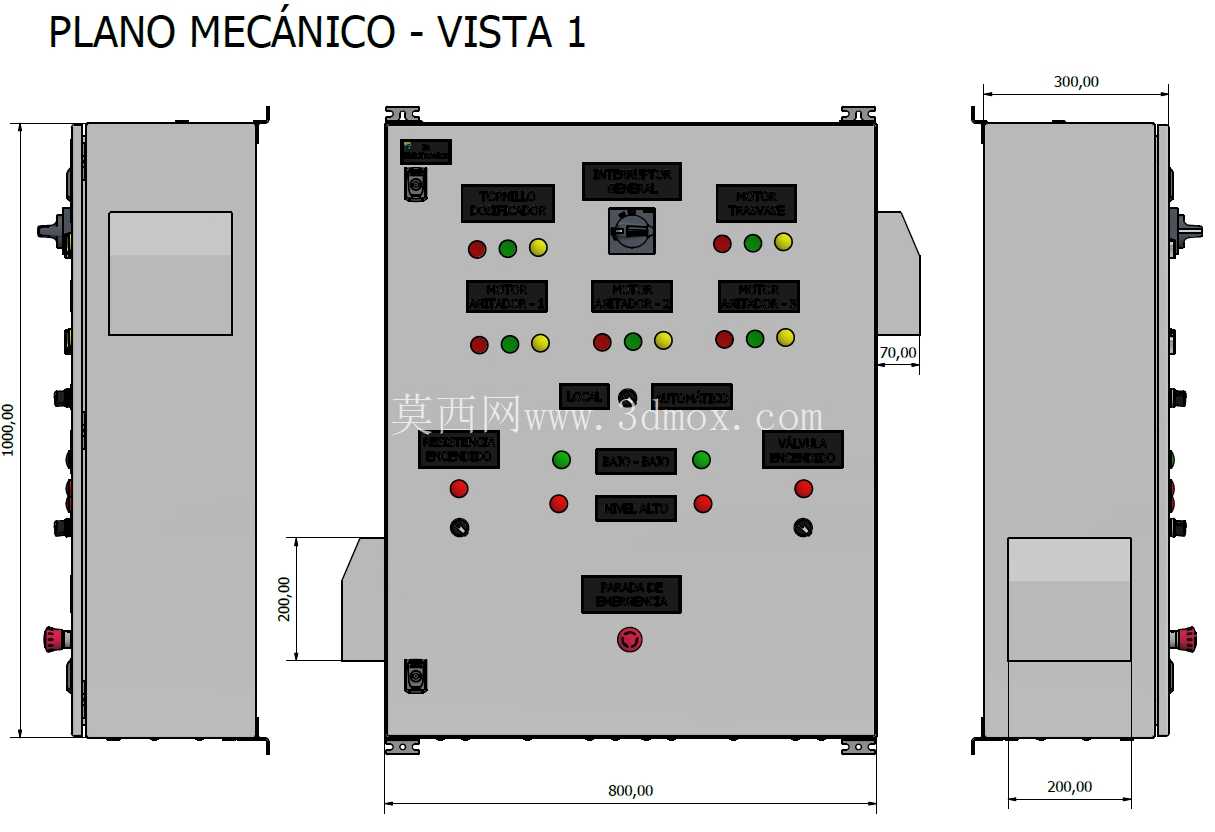

在水处理加药工段的现场布局里，絮凝剂制备系统的电控单元往往需要兼顾防护性能与操作便捷性，这套柜体的三维结构设计完全围绕现场工况的实际需求展开。从安装边界来看，柜体整体采用壁挂式安装结构，背部预留的挂装卡扣适配现场常见的槽钢挂梁与墙面预埋安装板，安装时不需要额外焊接过渡支架，现场施工人员只需要对准挂点卡入后锁紧固定螺丝即可完成就位，柜体与安装面之间预留了20mm的散热间隙，避免墙面凝露直接渗入柜体接缝。

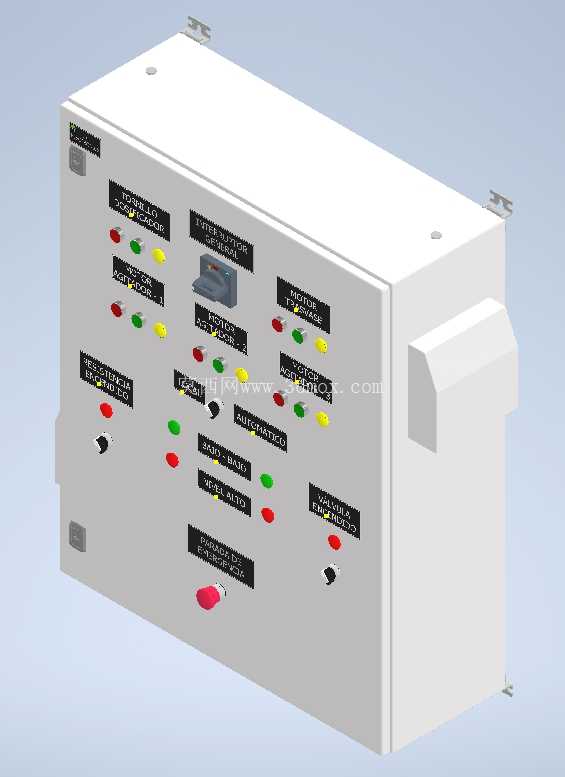

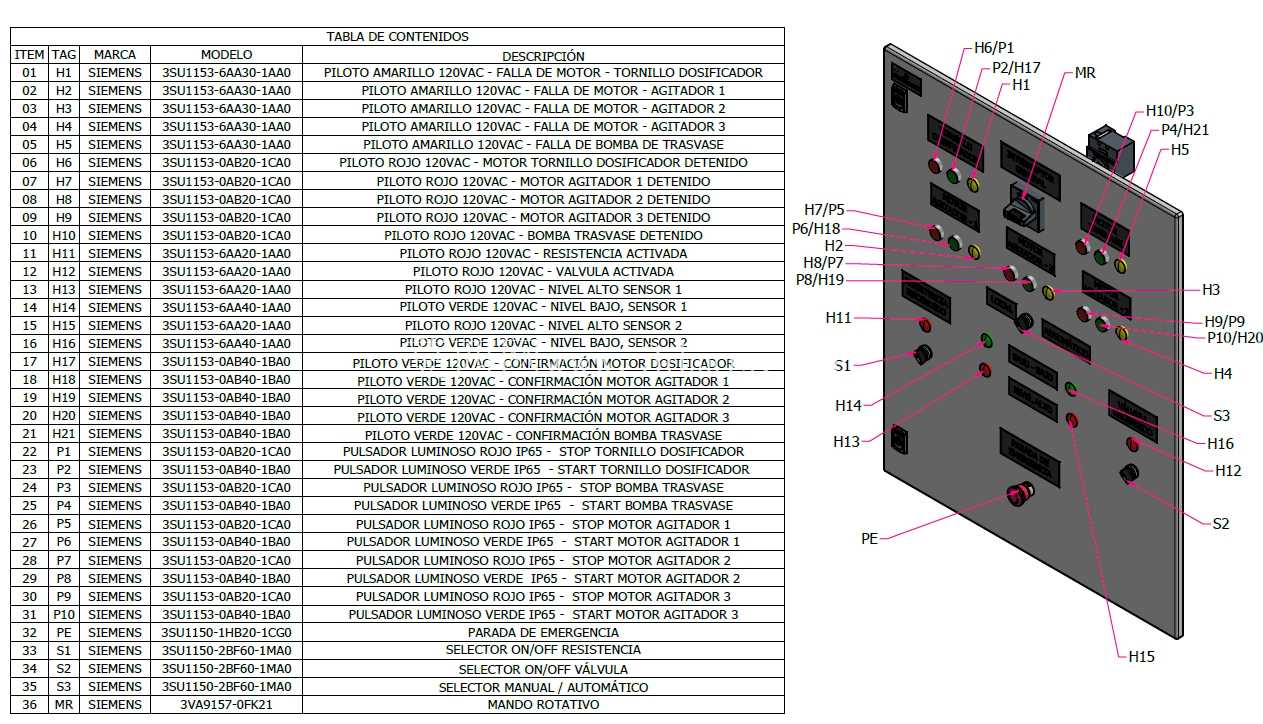

从功能分区的设计思路上，柜体正面的操作区按照操作人员的目视高度做了分层排布：最上方的区域布置状态指示灯与总电源开关，操作人员站在柜前1.2米的常规操作距离时，视线刚好平齐指示灯组，不需要抬头或者弯腰就能快速识别设备运行、故障、待机三类状态；中间区域排布各功能回路的按钮与旋钮，对应絮凝剂制备过程中的溶药搅拌、药剂投加、液位联锁、故障报警四个核心控制回路，每个按钮旁都预留了标识牌安装槽，方便现场根据实际回路配置粘贴对应功能标识；最下方的区域布置紧急停止按钮与外接通讯接口，紧急停止按钮采用红色蘑菇头结构，突出面板表面15mm，发生异常情况时操作人员可以快速拍停，不需要精准对准按钮位置，通讯接口采用带防护盖的快插结构，外接调试设备时不需要打开柜门，减少现场粉尘水汽进入柜内的概率。

防护性能的设计上，柜体门板与箱体的接缝处采用整体发泡的聚氨酯密封胶条，关门后胶条压缩量控制在30%左右，能够达到IP65的防护等级，完全适配水处理车间高湿度、偶尔有药剂飞溅的现场环境，不会出现凝露渗入柜内导致电气元件短路的问题。门板的铰链采用120度开度的锌合金铰链，日常维护时门板可以完全打开贴靠到侧方墙面，不会遮挡柜内元件的操作空间，门锁采用通用型带锁芯结构，非授权人员无法随意打开柜门触碰内部带电元件，同时锁具具备通用钥匙适配性，现场运维人员用一把通用钥匙就能打开同区域所有同类型柜体，不需要携带大量钥匙。

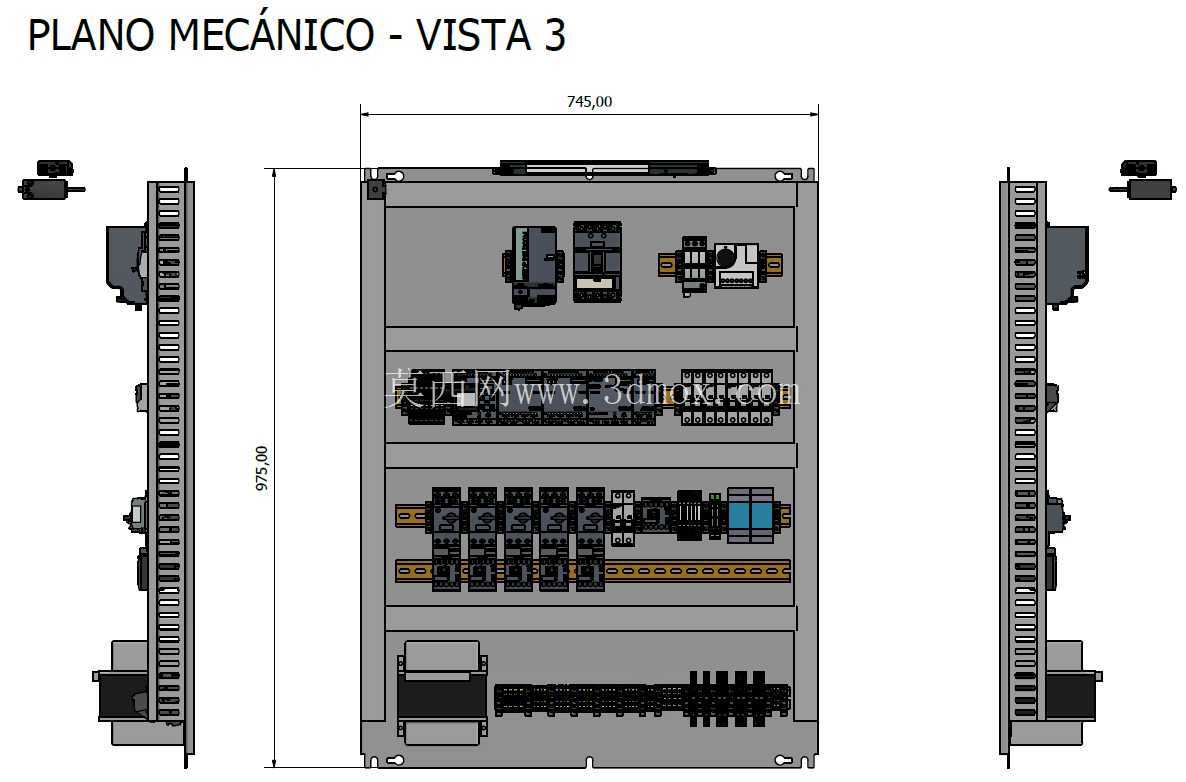

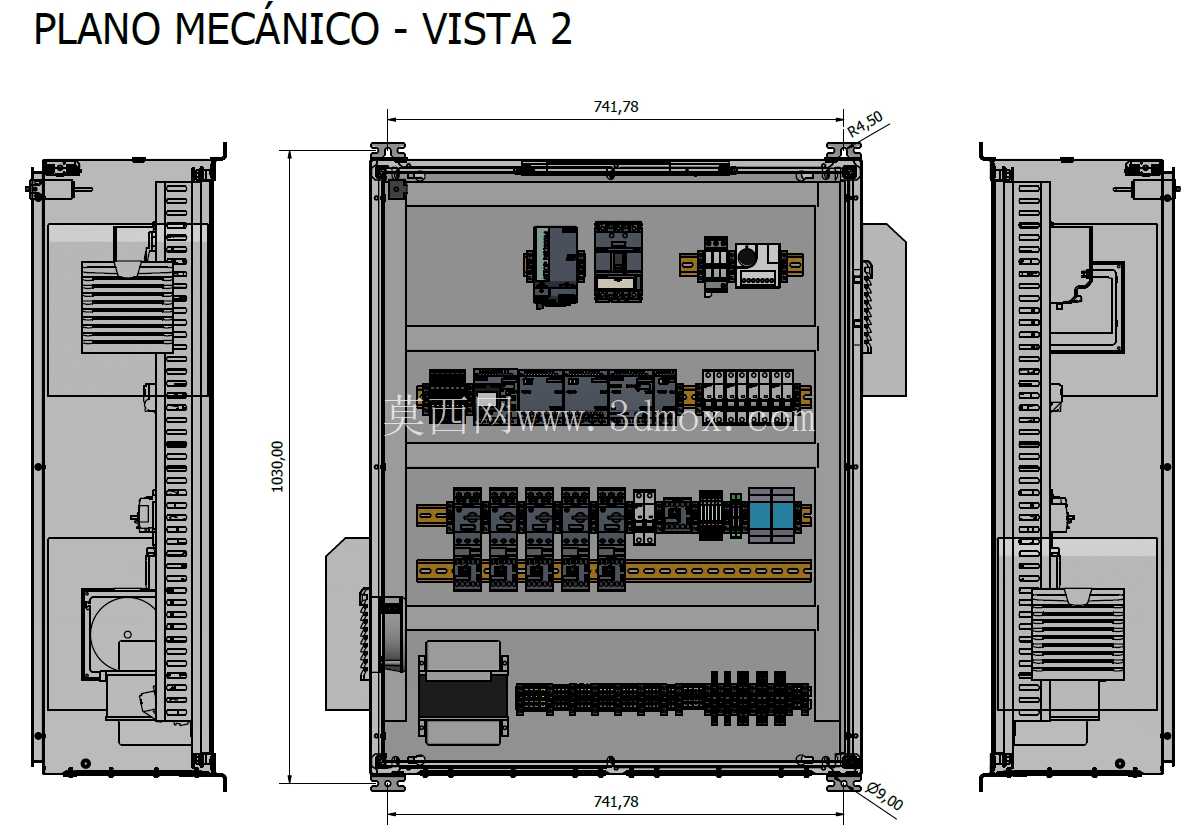

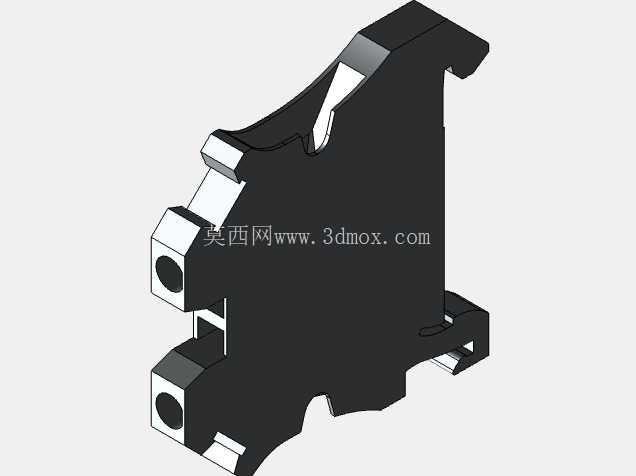

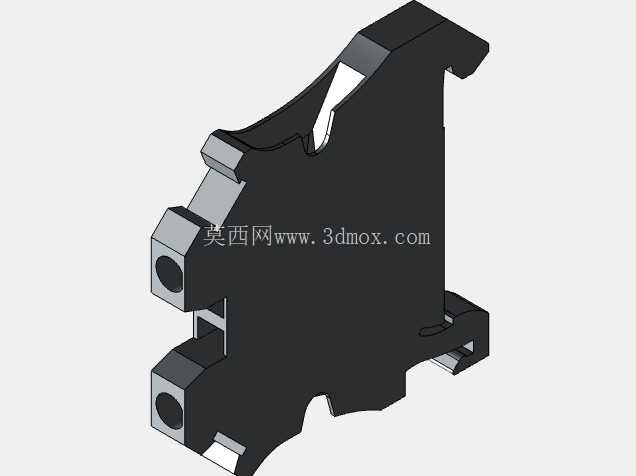

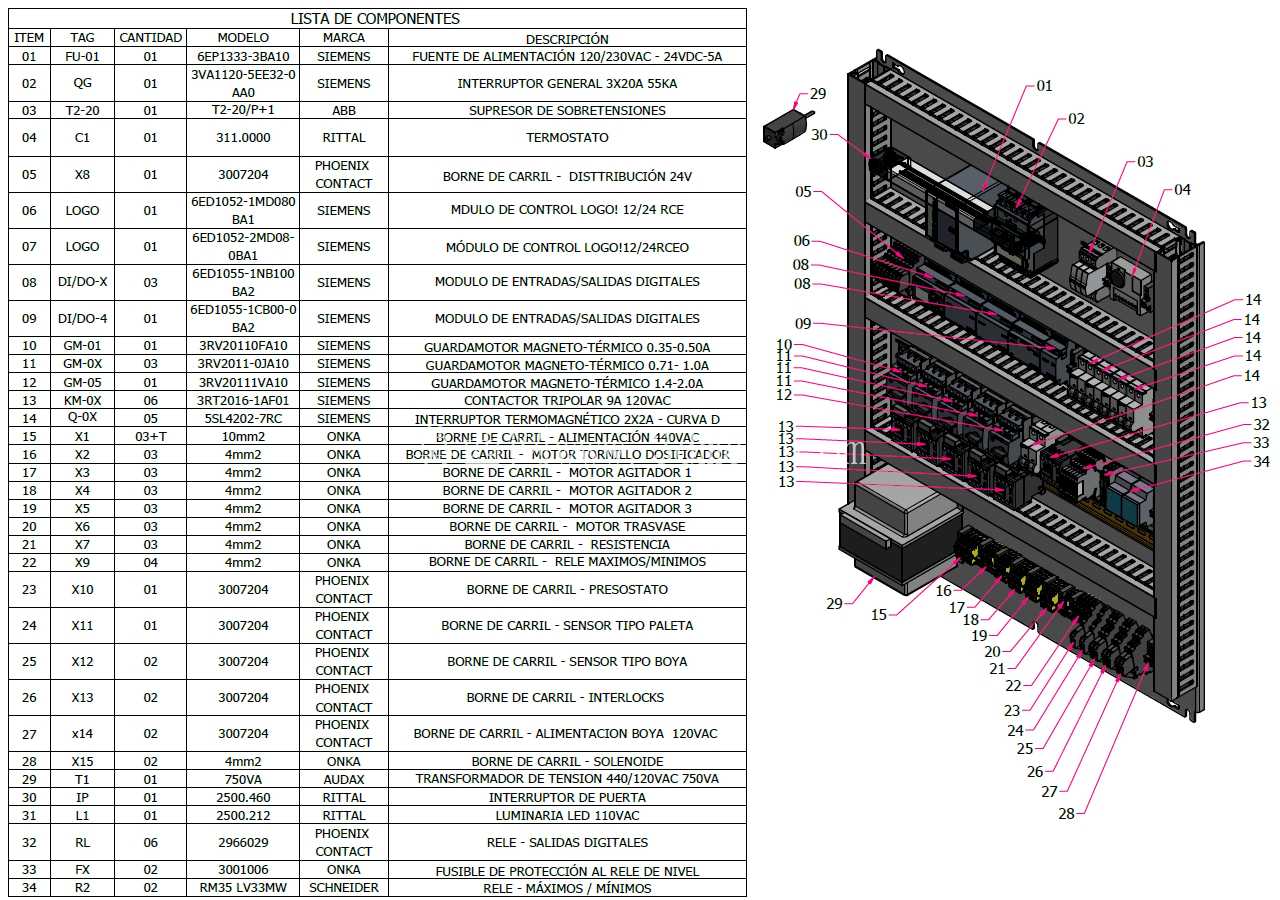

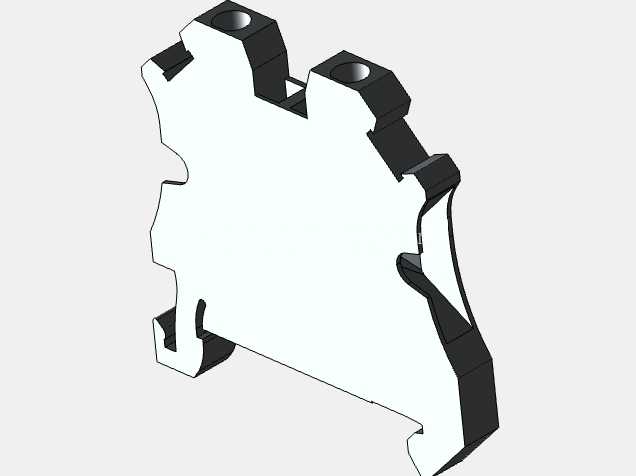

柜内的安装布局上，预留了标准的DIN导轨安装位，从顶部进线区到下方元件区之间预留了足够的走线空间，强弱电回路之间设计了分隔板安装槽，现场布线时可以将动力线与信号线分开排布，减少信号干扰。柜体顶部设计了防水檐结构，即使现场有顶部滴水的情况，水流也会顺着防水檐流向柜体两侧，不会顺着门板接缝渗入柜内。门板内侧预留了图纸袋安装位，可以将柜体的电气原理图、接线图放置在图纸袋内，现场维护时不需要额外携带图纸，打开柜门就能查阅相关资料。

从实际应用场景来看，这类电控柜不仅可以用于絮凝剂制备系统的控制，也可以适配其他水处理加药工段、小型单机设备的配电控制需求，柜体的安装尺寸与元件安装位都采用通用化设计，后续如果需要调整内部元件配置，不需要改动柜体的整体结构，只需要调整导轨上的元件排布与门板上的开孔位置即可，具备很强的适配性。柜体表面采用纹理塑粉喷涂，厚度在60-80微米之间，具备较好的耐刮擦与耐腐蚀性能，现场长期使用不会出现漆面脱落、生锈的问题，即使在有轻微腐蚀性气体的环境下也能保持较长的使用寿命。

在安装维护的细节设计上，柜体的接地螺栓采用不锈钢材质，分别布置在箱体与门板上，柜门与箱体之间预留了接地跨接线的安装位，确保整个柜体的接地连续性，避免出现感应电伤人的情况。柜体底部预留了格兰头安装孔位，现场进线时可以根据电缆的直径选择对应规格的格兰头，做好进线处的密封防护，避免粉尘、水汽从进线孔进入柜内。整体结构没有多余的装饰性设计，所有结构特征都围绕现场使用的实际需求展开，从安装、操作、维护、防护四个维度覆盖了工业现场的使用要求，建模过程中所有的安装尺寸、开孔位置、铰链与锁具的配合间隙都按照实际加工公差做了预留，导出的工程图可以直接用于钣金下料加工，不需要二次调整尺寸参数。
