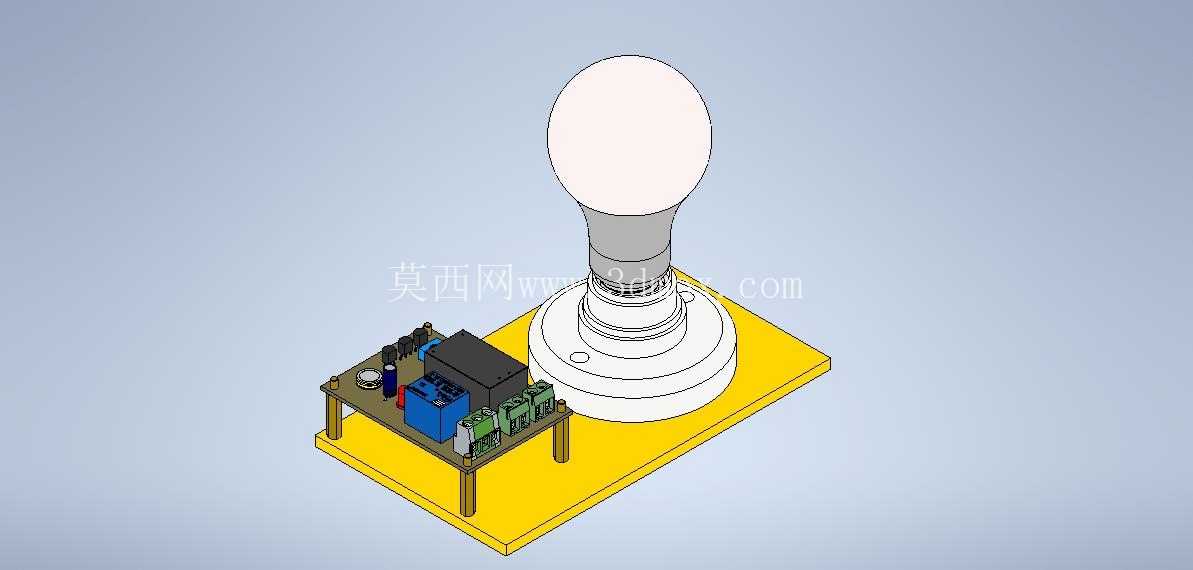

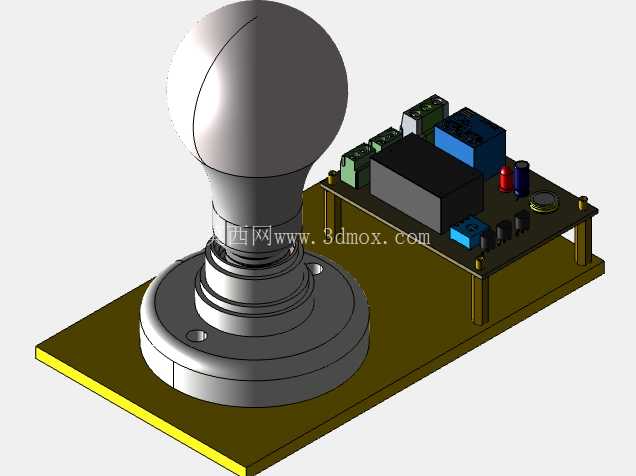

带晶体管控制灯泡输出的光敏传感模块

项目分类:传感器 发布时间:2026-07-29 ID:1201604
  • 带晶体管控制灯泡输出的光敏传感模块
  • 带晶体管控制灯泡输出的光敏传感模块

在工业现场的光强检测、设备运行状态光信号触发、教学实验台搭建等场景中,这类带晶体管控制与灯泡输出的光敏传感模块,是替代纯光敏电阻裸件、实现光信号直接驱动负载的实用结构单元。不同于市面上仅输出电信号的普通光敏模块,该设计直接集成了负载输出端的灯泡模拟执行结构,在做功能验证时无需额外外接执行件,就能直观看到光强变化触发的开关动作,对教学演示、原型机快速验证来说能省去不少外接接线的调试时间。

从功能逻辑上看,模块核心依靠LDR光敏电阻的阻值随入射光强变化的特性,将光信号转化为电压变化信号,再通过板载晶体管做信号放大与开关控制,当环境光强低于设定阈值时,晶体管导通驱动灯泡点亮,光强高于阈值时晶体管截止灯泡熄灭,整个触发阈值可通过板载的电位器做微调,适配不同场景的光触发临界点需求。板载的接线端子分别对应电源输入、信号输出、负载连接端,端子采用插拔式结构,接线时无需焊接,能快速完成线束连接,适合实验室快速搭台、小批量设备改装的快速装配需求。

设计层面上,整个模块采用双层PCB板作为承载基体,PCB板边缘做了圆角处理,避免装配时划手,四个角预留了固定安装孔,孔位间距适配标准的面包板安装间距以及通用的电子模块安装支架尺寸,安装时可通过M3螺丝直接固定在设备壳体内部的安装柱上,也可通过铜柱堆叠安装在其他控制板上方,不会和周边元器件产生结构干涉。板载元器件的布局遵循信号流向排布,光敏检测端布置在板边位置,避免板上其他元器件遮挡入射光线,晶体管、继电器类功率器件布置在板的另一侧,和检测元件保持足够间距,减少功率器件发热对光敏元件检测精度的影响;灯泡输出端采用立式安装结构,灯泡基座直接固定在PCB板上,灯泡的球形外壳突出于PCB板表面,点亮时的光线可从多个方向被观察到,无需特意调整观察角度就能看到模块的工作状态。

从安装边界来看,整个模块的PCB板长宽尺寸控制在常规小型电子模块的通用尺寸范围内,板上最高的元器件就是灯泡部分,整体高度不会超过常规电子模块的堆叠高度,在做设备内部布局时,只需在灯泡上方预留不小于10mm的散热与光线透出空间,即可保证模块正常工作,不会因为周边结构遮挡导致灯泡热量积聚或者光信号观察受阻。板上的电源输入部分做了防反接保护设计,即使现场接线时正负极接反,也不会烧坏板上的元器件,降低现场装配的出错成本。在实际工业场景应用中,这类模块可用于设备舱门的开启检测——当舱门打开外界光线进入舱内时,模块触发信号传递给设备控制系统,同时灯泡点亮提示操作人员舱门处于开启状态;也可用于生产线的物料到位检测,当物料遮挡光线时触发计数信号,灯泡点亮给出到位提示;在教学实验场景中,学生可直接通过该模块理解光敏电阻的工作原理、晶体管的开关控制逻辑,省去单独选购元器件、焊接组装的步骤,直接就能完成光控开关的实验验证。

结构细节上,灯泡的基座采用螺纹旋接结构,若灯泡出现损坏可直接旋下更换同规格的小灯泡,无需更换整个模块,降低后期维护成本;板载的电位器带有十字调节槽,可用普通一字螺丝刀直接调节触发阈值,调节时的阻尼感适中,不会因为设备振动导致阈值偏移。整个模块的元器件排布避开了安装孔的位置,锁附固定螺丝时不会碰到板上的走线或者元器件引脚,避免装配时造成短路故障。PCB板的表面做了阻焊层处理,防潮防氧化,适合在普通工业车间的非高湿高腐蚀环境下长期使用,板上的走线宽度根据不同回路的电流大小做了区分,功率回路的走线宽度足够承载灯泡点亮时的电流,不会出现长时间工作走线过热的问题。
