车载圆形按压式控制开关结构设计

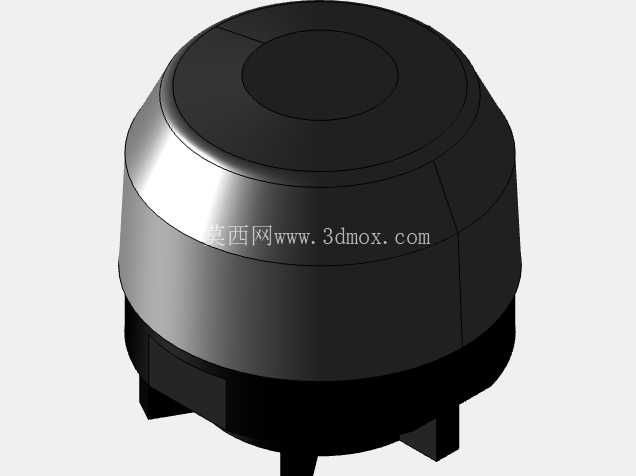

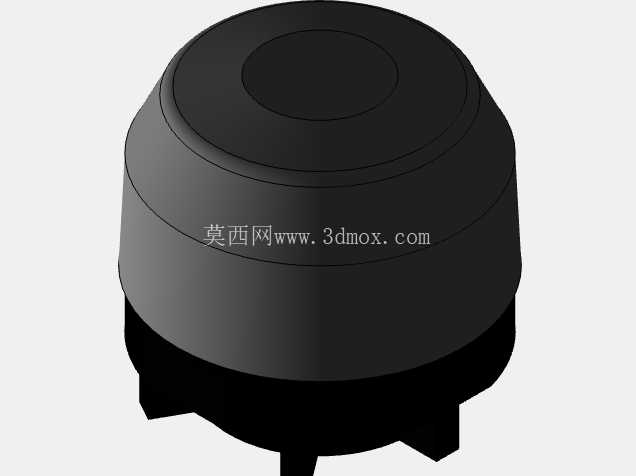

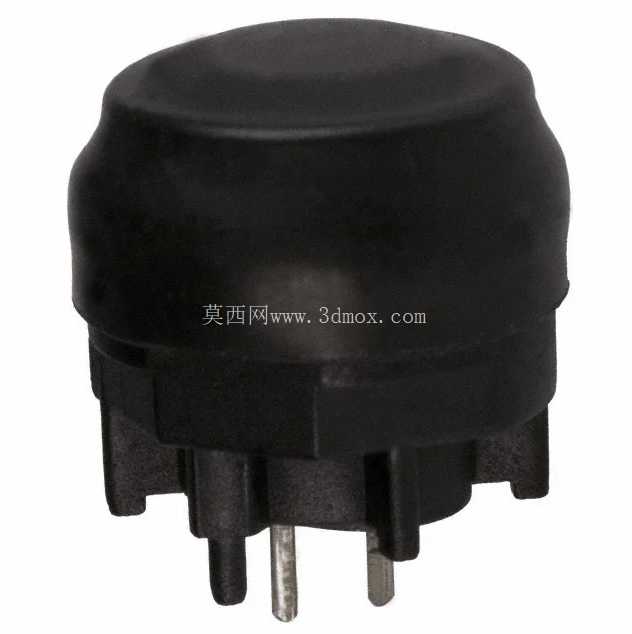

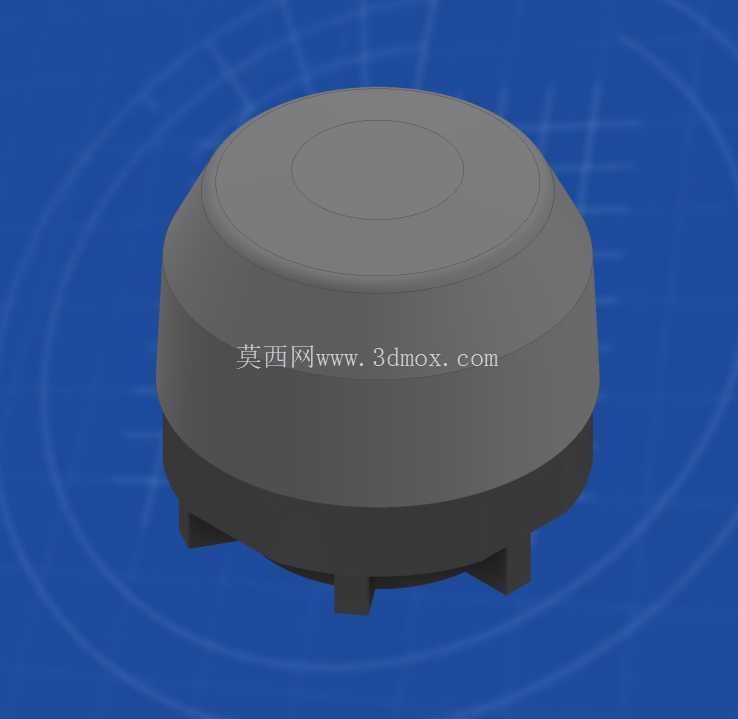

这款圆形按压式控制开关主要面向乘用车主驾侧功能控制场景设计，可适配车窗升降、中控锁止、灯光调节等车载操控回路，作为整车低压电气系统的人机交互终端，承担回路通断的触发功能，操作时通过按压行程实现触点的闭合与断开，反馈力度适配驾乘人员的操作习惯，避免行驶过程中误触或操作反馈模糊带来的安全隐患。从结构设计层面来看，整体采用矮圆柱式外形，顶部做了微弧面过渡处理，既保证按压时的手指贴合度，也能在中控面板装配后与周边内饰曲面形成视觉统一，不会出现突兀的凸起影响内饰整体质感。外壳采用冲压成型的金属基座搭配绝缘内芯结构，底部设置三个对称分布的定位支脚，支脚的尺寸与安装面板上的预留卡槽完全匹配，装配时直接卡入对应孔位即可完成初步固定，不需要额外设计复杂的锁止结构，能有效降低整车装配线的工时消耗。设计过程中优先考虑了车载环境的耐受要求，外壳的冲压圆角全部做了R0.3以上的过渡处理，避免冲压加工过程中出现应力集中导致的开裂问题，同时金属外壳的壁厚控制在0.8mm，既保证足够的结构强度抵御日常按压的冲击力，也不会因为壁厚过大导致整体重量超标，符合整车轻量化的设计方向。安装边界方面，整体外径控制在32mm，总高度不含底部引脚为18mm，底部三个支脚的中心分布圆直径为26mm，适配市面上主流的中控面板预留安装孔径，不需要对现有车型的面板模具做大幅修改就能直接适配，能大幅降低车型改款时的零部件开发成本。内部的触点安装位预留了足够的绝缘间隙，避免车载颠簸环境下出现触点短接的问题，按压行程设计为2.5mm，操作力设置在15N，和页面标注的参数匹配，这个力度区间既不会因为力度太小导致误碰，也不会因为力度过大让驾乘人员操作时产生费力的感受。外壳的表面处理采用哑光磨砂工艺，避免阳光直射时产生反光干扰驾驶员视线，底部的引脚采用标准化的接插间距，和整车线束端的接插件完全通用，不需要单独开发配套的接插件，能进一步压缩零部件的采购成本。从冲压工艺角度来看，外壳采用连续模冲压成型，工序包含落料、拉伸、切边、整形、支脚成型几个步骤，拉伸过程中对压边力做了精准计算，避免拉伸过程中出现起皱或者拉裂的问题，整形工序保证外壳的圆度公差控制在0.1mm以内，确保和安装面板的配合间隙均匀，不会出现装配后歪斜的问题。支脚成型时做了局部加强筋处理，保证装配时支脚有足够的弹性实现卡接，同时长期使用不会出现支脚断裂导致的开关脱落问题。在实际装车验证的场景中，这类开关需要耐受-40℃到85℃的环境温度变化，设计时外壳材料选用冷轧冲压钢板，表面做镀锌钝化处理，能抵御车载环境下的潮湿、盐雾侵蚀，保证整车全生命周期内的结构强度不出现明显衰减。开关的顶部按压面和基座之间预留了0.2mm的活动间隙，避免温度变化导致的热胀冷缩让按压动作出现卡滞，间隙处设计有隐藏式的防尘结构，能阻挡车内的灰尘、饮料飞溅等异物进入开关内部，延长触点的使用寿命。不同于常见的方形车载开关，这款圆形开关的造型更适配复古风格、运动风格的车型内饰设计，能给内饰设计师提供更多的造型选择，同时圆形结构的冲压成型工艺更简单，模具的加工难度更低，量产时的良品率比方型结构更高，能有效控制零部件的制造成本。在三维建模过程中，所有的冲压圆角、拔模斜度都严格按照冲压工艺要求设置，拉伸件的拔模斜度控制在1度，保证冲压后工件能顺利从模具中脱出，不会出现粘模的问题，支脚的卡接量设计为0.8mm，既保证足够的卡接力度，也不会因为卡接量过大导致装配时需要过大的按压力，损坏面板或者开关本身。
