P10规格红色点阵显示模块结构设计

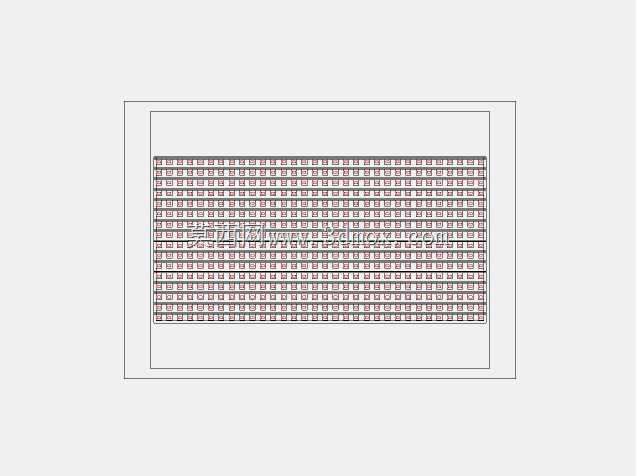

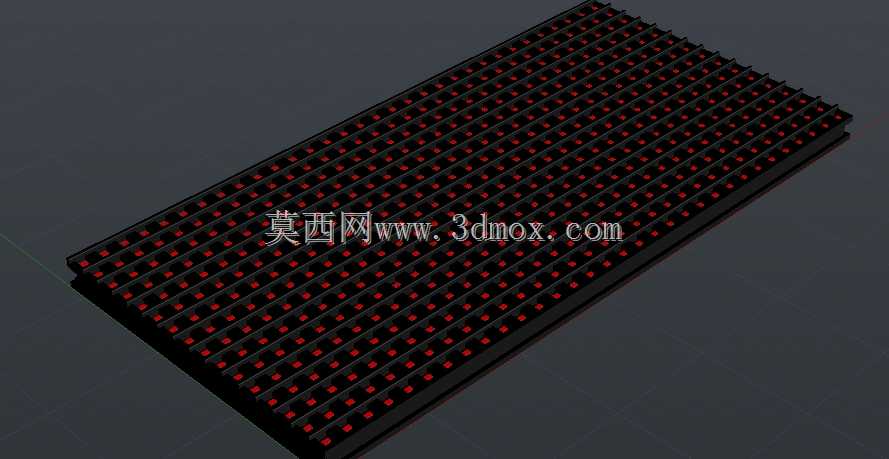

　　本次设计的P10点阵显示单元，是户外及半户外信息发布场景中应用极广的基础显示构件，日常在公交站到站提示屏、商铺门头走字屏、厂区设备状态提示栏、公共区域引导标识中都能见到这类模组的身影，它是组成大尺寸LED点阵显示屏的最小拼接单元，单块模组可独立完成基础字符、数字的静态显示，多块模组通过行列拼接即可组成任意尺寸的显示面，适配不同场景的显示幅面需求。

　　从实际使用的功能逻辑来看，这类点阵模块的核心作用是通过单点LED的亮灭组合，完成文本、简单图形的可视化输出，单块模组的点阵排布为32×16，也就是横向32个发光点、纵向16个发光点，配合驱动电路可实现单块模组最多两行16号字体的文本显示，或是单行32像素宽度的简单图标显示。在工业场景中，这类模组常被集成到设备操作面板、产线状态看板上，用来展示设备运行参数、产线节拍计数、故障提示代码，相比液晶显示模块，它的发光亮度更高，在强光环境下依然有清晰的显示效果，同时抗震性能更好，适配车间内有设备振动的安装环境。

　　设计过程中首先要考虑的是安装边界的通用性，目前行业内通用的P10点阵模组外形尺寸遵循统一的行业安装规范，模组本体采用阻燃ABS材质作为基底外壳，表面做哑光黑处理，减少环境光反射对显示效果的干扰，发光点采用红色直插式LED灯珠，灯珠排布间距严格控制为10mm，也就是P10规格的核心参数——点间距10mm，这个点间距决定了模组的最佳观看距离在10米左右，刚好覆盖门头屏、公共提示屏的常规观看距离范围。外壳的四周预留了标准的拼接安装孔位，孔位位置与同规格通用模组完全兼容，不管是替换旧屏上的损坏模组，还是新屏组装拼接，都不需要额外调整安装支架的孔位，直接通过M3螺丝即可完成模组与安装框架的固定，模组背面预留了驱动板的安装位，以及电源、信号的接插接口，接口采用行业通用的16PIN排线座与5.08mm间距电源端子，和市面上主流的控制卡完全匹配，不需要额外做转接线缆。

　　结构设计上，灯珠的安装孔位做了下沉式处理，每个灯珠周围有一圈黑色的隔光栅格，避免相邻灯珠点亮时出现光线串扰，提升显示内容的对比度，即使在阳光直射的环境下，显示的字符边缘也能保持清晰，不会因为串光出现字体发虚的问题。模组的外壳背部设计了均匀的散热筋条，因为这类模组通常是长时间连续工作，LED灯珠点亮时产生的热量可以通过筋条快速散发到空气中，避免灯珠长时间高温工作出现光衰过快的问题，延长模组的实际使用寿命。在拼接结构的设计上，模组的四个侧边都做了定位止口，多块模组拼接时，相邻模组的止口可以互相嵌合，保证拼接后整个显示面的平面度误差控制在0.5mm以内，不会因为安装误差出现相邻模组高低错位、显示面不平整的问题，同时止口结构也能起到一定的防尘防水作用，阻挡日常环境中的灰尘、溅水从模组拼接缝隙进入内部，适配半户外的使用场景。

　　从电路配合的结构预留来看，模组内部的灯珠采用行列扫描的驱动方式，结构设计时为行驱动、列驱动的芯片预留了足够的安装空间，同时在驱动芯片对应的外壳位置预留了散热接触位，驱动芯片工作时产生的热量可以直接传导到外壳的散热筋上，不需要额外加装散热片就能满足长时间工作的散热需求。安装方式上除了常规的螺丝固定，模组背部也预留了磁吸安装的点位，针对一些需要频繁拆卸维护的场景，可以在安装框架上加装磁柱，直接把模组吸附在框架上，维护时不需要拧螺丝，直接取下模组即可更换，大幅提升后期维护的效率。

　　在实际选型应用中，这类P10点阵模组的安装深度需要预留不小于20mm的空间，包含模组本体厚度、背部驱动板厚度以及接插线缆的弯曲半径，安装框架的平整度误差不能超过1mm，否则多块模组拼接时会出现拼接缝隙不均匀、显示面错位的问题。供电方面模组采用常规5V直流供电，结构设计时电源接口的位置做了防呆设计，避免安装时正负极接反损坏模组。信号接口采用输入输出双接口设计，多块模组拼接时可以通过排线把信号从一块模组传递到下一块模组，不需要单独给每块模组布设信号线，简化整屏的布线结构。

　　针对不同的使用场景，这款模组的结构也预留了一定的改造空间，比如在高湿度的使用环境中，可以在灯板面加装透明的防水面罩，面罩通过卡扣和模组本体连接，不需要额外打胶就能达到IP65的 front 面防护等级，满足户外淋雨场景的使用需求；在需要更高显示亮度的场景下，也可以直接替换更高亮度的同封装灯珠，不需要改动外壳的孔位结构，因为灯珠安装孔的尺寸是按照标准直插LED的封装尺寸设计的，兼容不同亮度等级的同规格灯珠。

　　从结构设计的合理性来看，整个模组的零部件全部采用模块化设计，外壳、灯珠隔光栅格、背部盖板都是独立的注塑件，生产组装时不需要复杂的工装，按照定位柱的位置即可快速完成组装，生产效率高，后期如果某个部件损坏，也可以单独更换对应的零部件，降低维护成本。同时整个模组的重量控制在单块180g左右，多块拼接组成大尺寸屏幕时，对安装框架的承重要求更低，降低整体安装结构的设计难度，尤其是在门头、墙面挂载的场景下，更轻的重量意味着更高的安装安全性，不需要额外做加固处理就能满足挂载要求。
