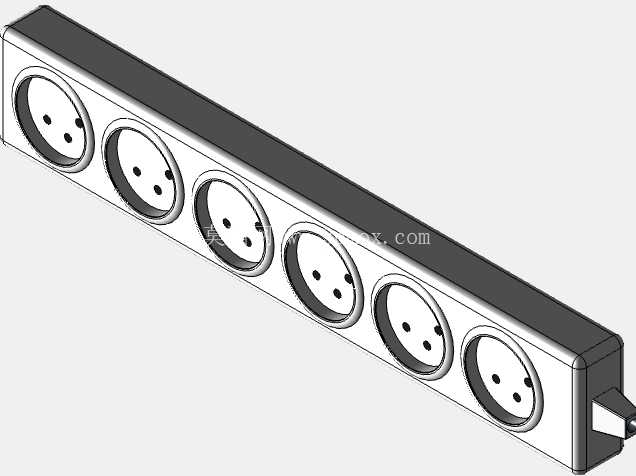

六位欧式排插结构三维设计

这款六位欧式排插的结构设计，核心围绕民用及商用场景下的多设备集中供电需求展开，在前期方案构思阶段，首先明确了产品的核心使用场景：既覆盖办公工位下多台电脑、外设、办公设备的集中取电需求，也适配家庭影音区、工作台面多工具同时供电的使用场景，同时兼顾小型工作室、设备调试台的临时供电扩展需求。设计过程中首先敲定了长条形一体化壳体的基础构型，六个欧式插孔沿壳体长度方向等距排布，相邻插孔的中心间距经过反复校核，既避免了大体积插头插入时出现相邻位干涉的问题，也不会因间距过大造成壳体长度冗余、占用过多安装空间。壳体采用上下扣合的装配结构，侧边预留出线位用于电源线的引出与固定，出线位置做了圆弧过渡处理，避免电源线长期弯折出现线皮破损的问题，同时在出线端内置防拉脱结构，当电源线受到外力拉扯时，应力不会直接作用在内部接线端子上，降低接线松脱、短路的风险。插孔模块采用独立嵌装的设计思路，每个插孔单元单独做绝缘防护结构，嵌装到壳体对应的卡槽内，相邻插孔单元之间设置绝缘隔筋，避免不同极片之间因异物、积尘出现爬电问题，插孔的接触弹片采用倾斜导向结构，插头插入时可以顺着导向面顺滑滑入接触位，同时弹片的抱紧力经过参数校核，既保证插头插入后接触电阻稳定、不会出现松动打火的问题，也不会因抱紧力过大造成插头插拔困难。壳体的边角全部做圆角钝化处理，没有尖锐的棱角，避免安装、挪动过程中划伤操作人员，壳体表面做细磨砂纹理处理，既可以提升握持挪动时的摩擦力，也能减少日常使用中表面划痕的产生，长期使用也能保持外观整洁。安装边界方面，这款排插的壳体宽度控制在常规墙面插座位的适配范围内，既可以直接放置在桌面、地面使用，也可以通过背部预留的挂装孔固定在墙面、桌板下方、设备机架侧面，挂装孔采用葫芦孔构型，安装时只需要将固定螺丝拧到对应位置，将排插挂入后向下卡紧即可完成固定，不需要额外的复杂安装配件。内部走线空间做了分层设计，强电走线区域与壳体表面之间预留足够的绝缘距离，所有带电部件都被绝缘壳体完全包裹，没有外露的带电部分，日常使用中即使不小心碰到壳体表面也不会有触电风险。在结构强度校核阶段，针对壳体的抗冲击性能做了对应优化，壳体壁厚设置在合理区间，在插孔位置、壳体扣合位置都做了加强筋结构，即使日常使用中不小心从桌面高度掉落，也不会出现壳体开裂、内部部件移位的问题。插头插入深度按照欧式插头的标准尺寸做了限位设计，插头插入后不会出现外露插脚的情况，避免误触风险，同时每个插孔的入口处做了防误插挡片结构，单极异物无法直接插入接触带电部件，提升使用过程中的安全性能。电源线的选型匹配六位插座的额定载流要求，线径经过载流量校核，满负载运行时线体温升控制在安全范围内，不会出现线体过热的问题，接线端子采用螺钉压接的结构，接线时可以将线芯完全压紧，避免虚接造成的接触电阻过大、发热打火问题。整体结构没有多余的复杂构型，所有的结构设计都围绕使用可靠性、安装便捷性、使用安全性三个核心维度展开，既满足批量生产时的注塑成型工艺要求，也兼顾了日常使用中的各类实际工况需求。
