龙门式金属网片自动焊接成型设备

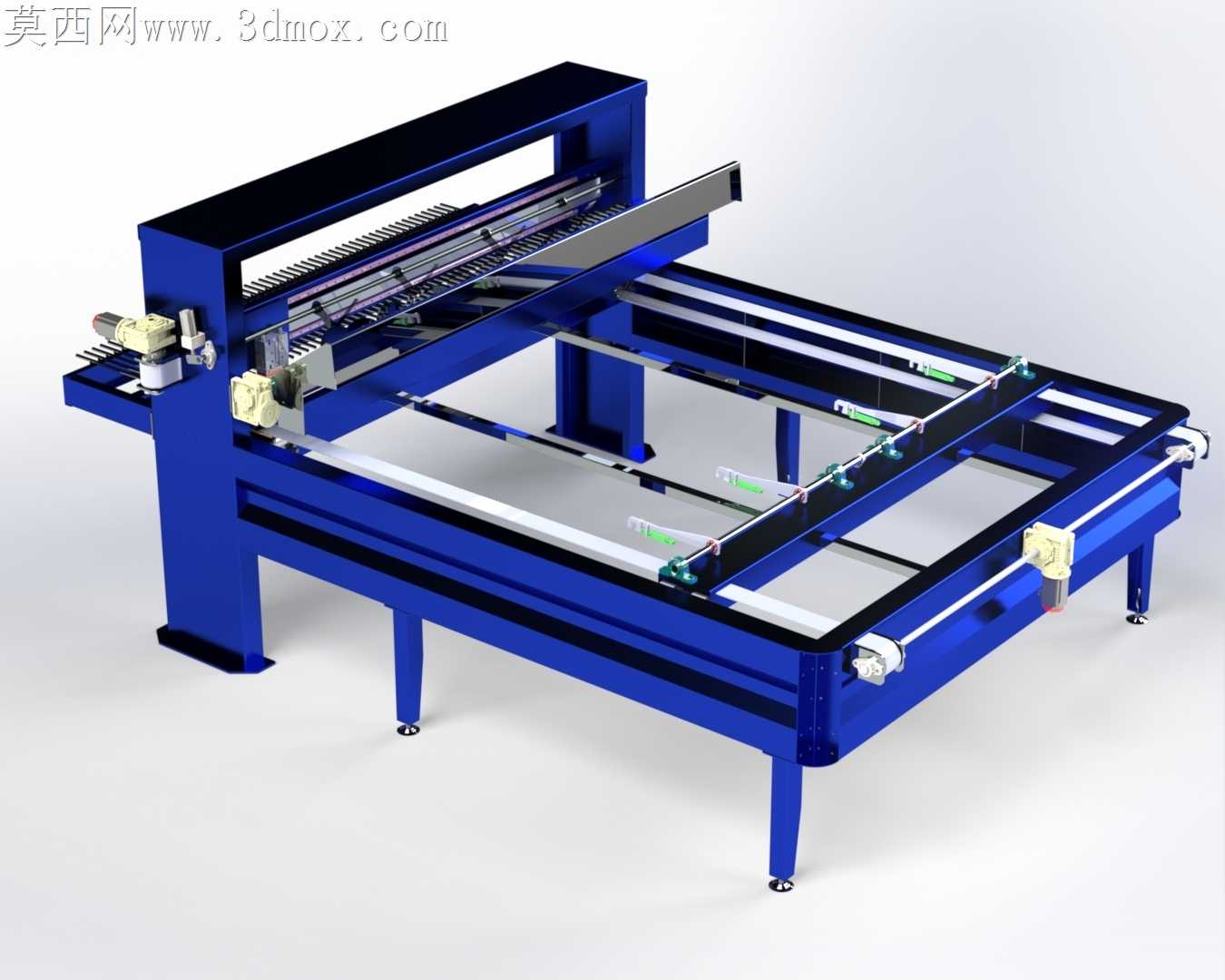

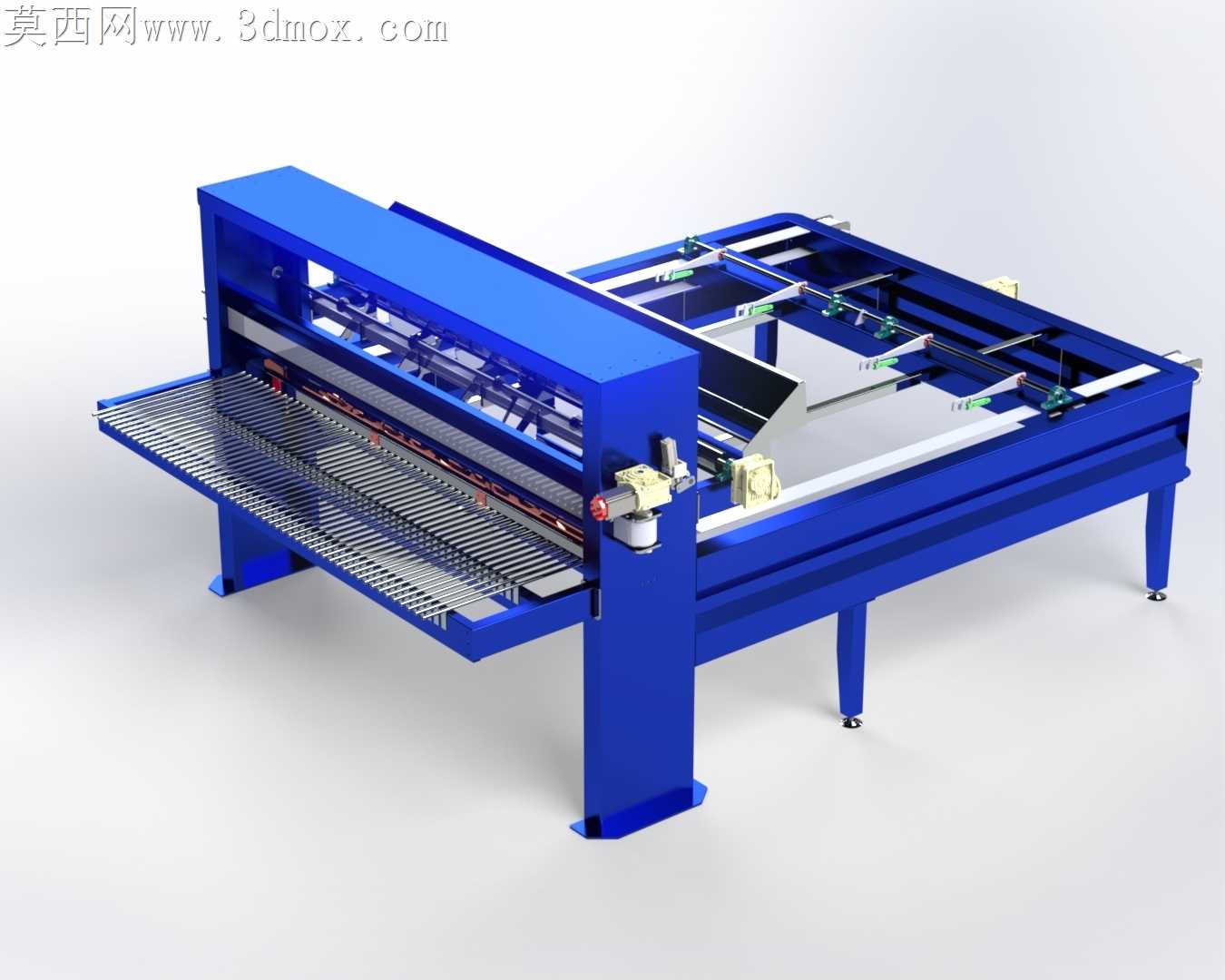

车间里人工排布钢筋网片再逐点焊接的老工艺，最容易出现的问题就是纵筋横筋错位、焊点虚焊，长时间作业后工人操作疲劳还会带来网片平整度超差的问题，这款网片焊接设备的结构设计，刚好对准这些加工场景里的顽固痛点。进料端的栅格托台做了等间距的卡槽设计，纵筋卡入槽位后不需要额外工装夹持就能保证间距公差控制在0.5mm以内，不会出现焊接过程中钢筋滑移导致的网孔尺寸不均。上焊极模组的横向行走导轨做了双直线导轨副搭配，焊枪滑座沿导轨移动时的直线度误差被压到最低，每一个焊点的压下量都能保持一致，不会出现边缘焊点压痕过深、中间焊点焊不透的情况。机架采用整体方管焊接后去应力退火处理，四条支撑脚搭配可调脚杯，哪怕车间地面有轻微不平整，也能快速调平保证工作台面水平，避免长尺寸网片焊接时出现整体翘曲。出料端的导料栅板做了向下倾斜5度的角度设计，焊接完成的网片顺着栅板滑出时不会剐蹭刚完成的焊点，避免焊点未完全冷却时被蹭掉焊渣影响焊接强度。走线槽全部隐藏在机架横梁内部，焊接时飞溅的焊渣不会落到线缆表面烫坏绝缘层，日常清理焊渣时也不会碰松接线端子。焊极的压下气缸做了浮动接头设计，哪怕钢筋直径有轻微的尺寸公差，压下时焊极也能自动贴合钢筋表面，不会出现硬顶导致的钢筋变形。横向移动的模组采用同步带传动搭配位置传感器，每一次走步的距离精准对应网孔的横向间距，不会出现累积误差导致整组网片尺寸超差。设备两侧的防护挡板做了快拆式设计，日常更换焊极、清理焊渣时不需要拆解整个机架外壳，维护时的操作空间足够，能大幅缩短停机维护的时间。进料端的定位挡块做了可调节设计，更换不同网孔规格的网片生产时，只需要调整挡块位置和行走参数，不需要更换整套工装，适配小批量多规格的网片加工需求。
