立式凸焊螺母点焊机结构设计

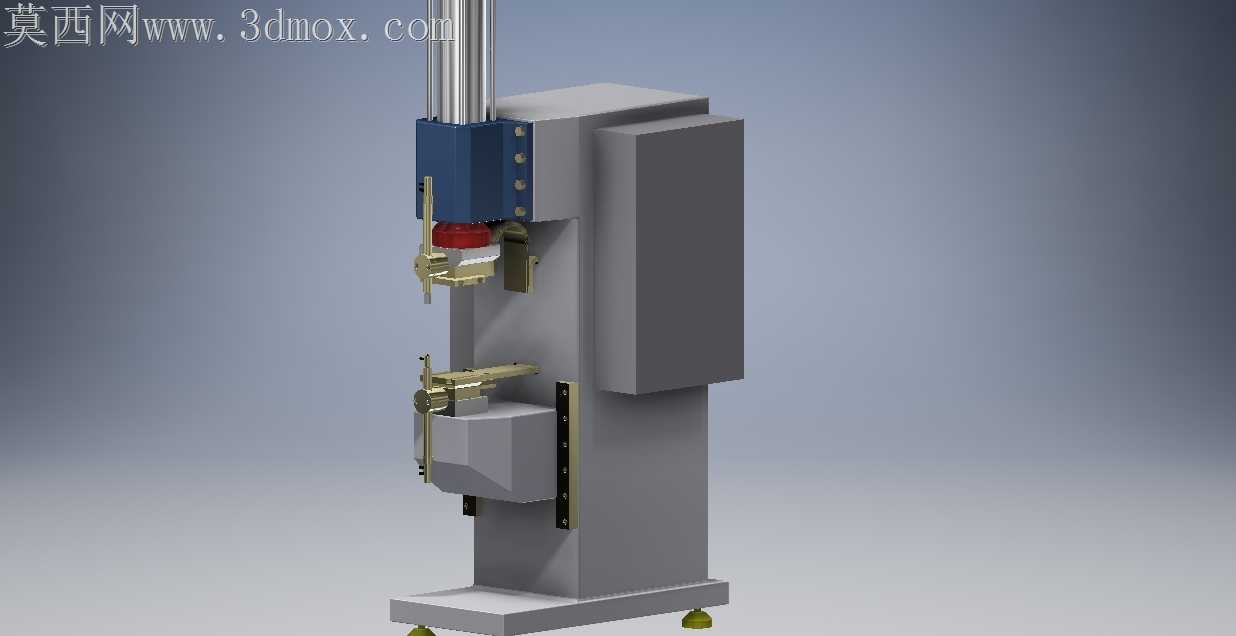

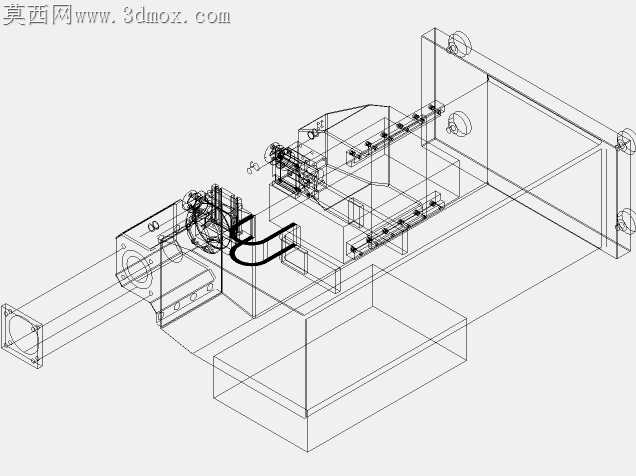

车间现场使用的老式点焊机常出现电极对位偏移问题，焊凸点时压力传导不均，螺母焊歪、虚焊的返修率常年居高不下，这款立式点焊机的结构设计，恰恰针对这些长期被忽略的加工痛点做了针对性调整。机身采用单立柱悬臂布局，没有多余的外伸框架，上下电极的同轴度靠立柱上的线性导轨做硬限位，电极臂的滑动副预留了0.02mm的配合公差，既不会因为间隙过大出现焊接时的点头偏移，也不会因为公差过紧在焊渣飞溅卡滞时出现滑动卡阻。下电极座做了快换式卡槽设计，针对不同规格的焊接螺母，不用整组拆卸电极总成，只需要更换对应规格的定位销套，换型时间能压缩到两分钟以内，适配多品种小批量的加工节奏。上电极的压力传导路径做了同轴校正，驱动气缸的输出端和电极握杆之间加了浮动接头，避免气缸杆的径向窜动直接传导到电极头，压合时电极面能完全贴紧工件表面，凸点熔化时的压力均匀覆盖三个焊凸点，不会出现单侧压塌、另一侧未熔透的缺陷。机身背部的电气舱做了下沉式布局，重心落在底座脚轮的支撑面中心，移动焊机时不会出现前倾晃动感，底座的可调脚杯能在地面不平整的工位快速调平，保证电极下压时的垂直度。电极臂旁预留了焊渣挡屑板的安装位，不用额外焊接支架，日常清理焊渣时只需要抽拉挡屑板就能清理堆积的焊渣，避免焊渣卡进导轨滑动面造成磨损。焊接回路的连接铜排做了折弯避让，没有和机身钢结构直接接触，减少大电流焊接时的分流损耗，铜排连接面都做了镀锡处理，长期使用也不会因为氧化造成接触电阻过大发热。操作位的触发开关布置在下电极座的侧前方，操作工放件后不用抬手远距离按按钮，手腕自然下垂就能触发焊接，长时间作业的疲劳度明显降低，开关外围加了防误触的护圈，避免焊渣掉落砸到开关造成误启动。
