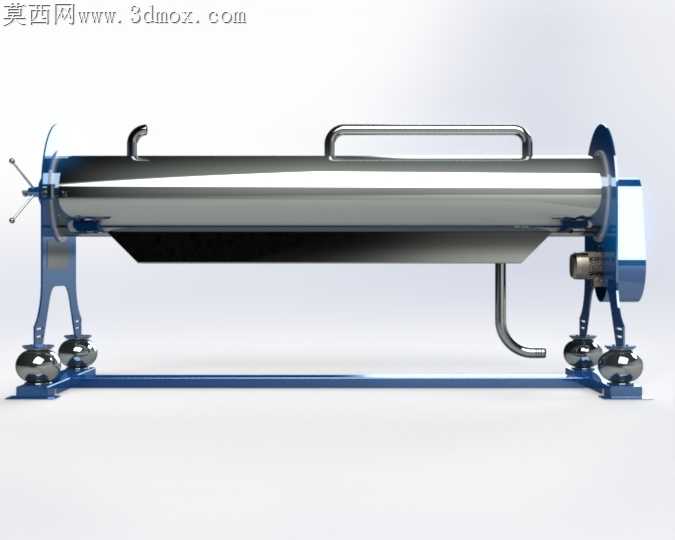

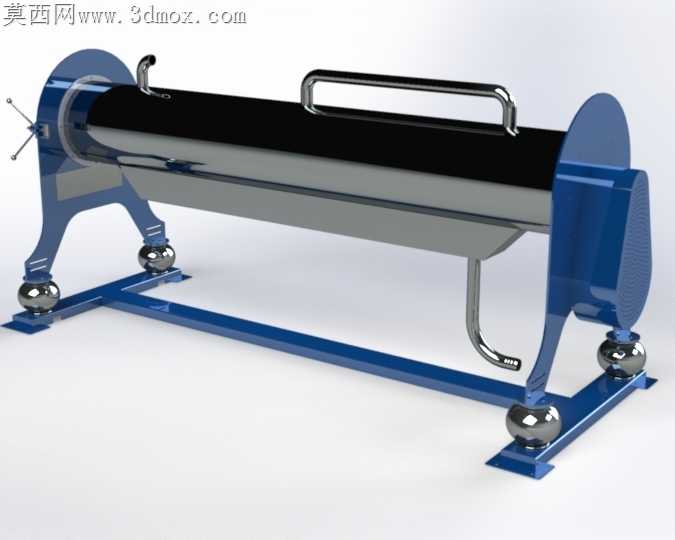

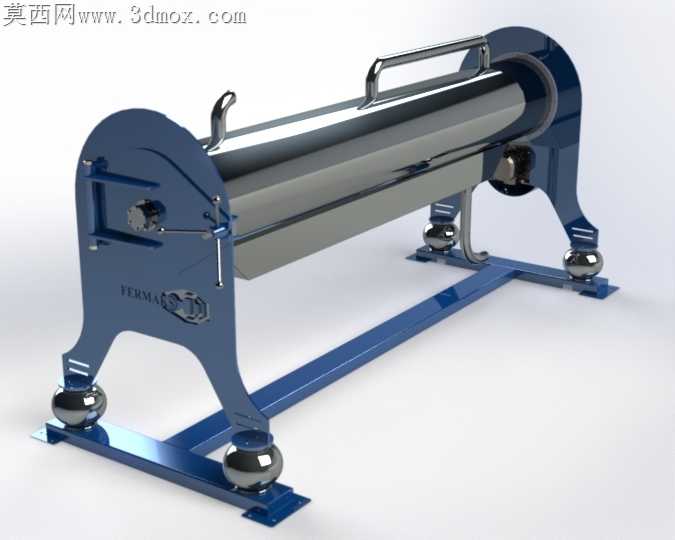

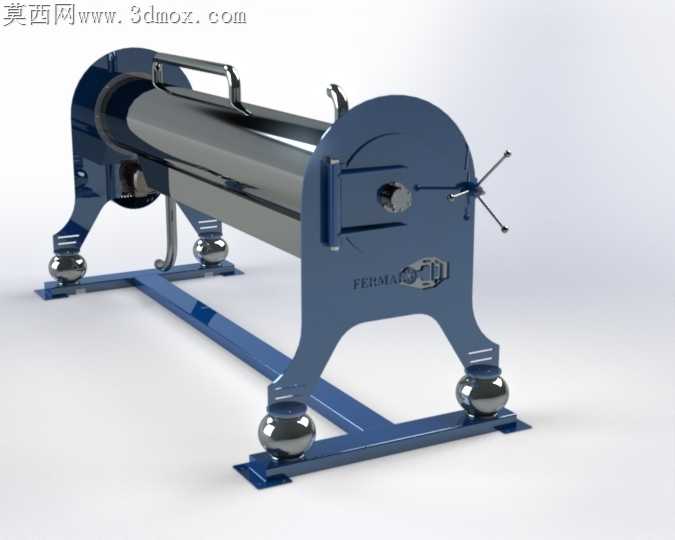

地毯铺装作业用FMS-300型收紧设备

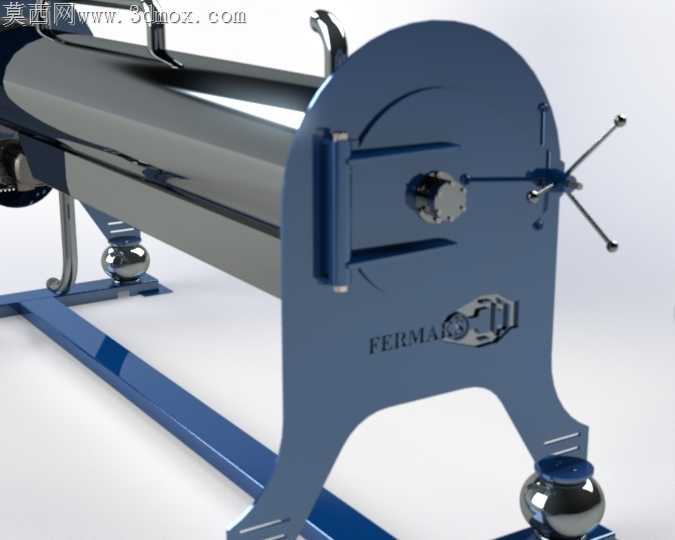

刚拿到加工回来的支脚铸件时，边缘残留的飞边毛刺差点刮花镀铬辊筒的表面，拿砂纸顺着圆弧倒角磨了快二十分钟才敢往装配台上放。最早构思这个设备的时候，是帮做地毯铺装的师傅解决手工扯紧地毯费力还容易出褶皱的问题，一开始想把辊筒直径做细点省材料，后来去工地看了实际工况，满幅地毯卷上去的张力能到近千牛，细辊筒用两次就会弯，最后把辊筒壁厚加到了8mm，还做了内孔珩磨处理，两端的轴承位公差卡到h7，转起来没有一点晃动感。侧面的星形锁紧把手一开始是买的标准件，试装的时候发现戴劳保手套拧的时候打滑，特意把把手的棱边做了圆弧过渡，还在握持位置压了防滑纹理，不用摘手套也能锁得很紧。底部的支撑脚一开始想做平脚垫，去铺装现场试的时候发现地面总有不平整的地方，设备放上去晃得厉害，换成了带万向调节的金属球脚，四个脚单独调高度，哪怕是在有坡度的地面也能放稳，不会因为设备倾斜导致辊筒收卷的时候跑偏。做跨软件渲染的时候，一开始转格式把支架上的品牌标识弄成了碎面，来回调了三次导出公差才把刻字的锐边保住，没有出现圆角糊掉的情况。机架的连接位置一开始想直接焊死，后来考虑到后期维护换轴承方便，改成了螺栓连接，每个连接孔都做了铰孔处理，螺栓拧上去没有间隙，用久了也不会因为震动松垮。提手的位置反复调了三次高度，一开始做太高，搬设备的时候重心往上飘容易歪，降到比辊筒轴线高5cm的位置，单手提的时候重心刚好落在手心，转场搬运的时候省不少力。侧面的快开压料结构，一开始用的是弹簧插销，试机的时候压地毯压不紧，收卷的时候容易打滑，换成了偏心轮锁紧结构，压下去的时候能自动锁死，要松的时候扳一下把手就弹开，铺装师傅试了说比之前用的老设备顺手太多。支脚和底座横梁的连接位置特意加了加强筋，一开始没加的时候，满负载收卷支脚会往外张，加了三角形加强筋之后，形变量控制在了0.2mm以内，长期用也不会出现机架变形的问题。
